Subaru Forester SG 2004 należy do drugiej generacji modelu i wykorzystuje dwa główne zespoły zabezpieczeń: panel bezpieczników w kabinie oraz skrzynkę w komorze silnika. W roczniku modelowym 2004 zmieniono przypisanie kilku obwodów względem wcześniejszych egzemplarzy SG, dlatego podczas diagnozy należy korzystać z tabeli właściwej dla tego rocznika.
W panelu kabinowym szczególną uwagę warto zwrócić na pozycje 4, 8, 13 i 14, które odpowiadają m.in. za zapalniczkę i lusterka, ABS, ogrzewanie strefy wycieraczek oraz zestaw wskaźników.
Gdzie znajdują się bezpieczniki w Subaru Forester 2004?
Panel kabinowy znajduje się pod deską rozdzielczą po stronie kierowcy, za wyjmowaną tacką na monety. Skrzynka główna znajduje się w komorze silnika. Przed wymianą wkładki porównaj numer pozycji z opisem na pokrywie konkretnego samochodu, ponieważ wyposażenie może różnić się zależnie od rynku.

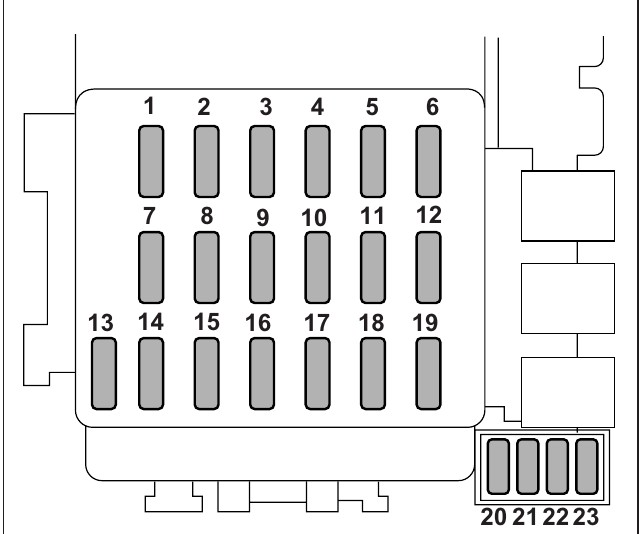

Panel bezpieczników w kabinie
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Wentylator nagrzewnicy. |
| 2 | 15 | Wentylator nagrzewnicy. |
| 3 | 15 | Centralny zamek, zdalny dostęp bezkluczykowy. |
| 4 | 15 | Zapalniczka, elektrycznie sterowane lusterka zewnętrzne. |
| 5 | 10 | Tylne światła, światła pozycyjne. |
| 6 | 15 | Poduszki powietrzne SRS. |
| 7 | 15 | Światła przeciwmgielne. |
| 8 | 30 | Układ ABS. |
| 9 | 15 | Radio. |
| 10 | - | Nieużywany. |
| 11 | 15 | Układ zapłonowy silnika, SRS, sterowanie automatyczną skrzynią biegów. |
| 12 | 10 | Regulacja jasności podświetlenia. |
| 13 | 20 | Ogrzewanie strefy spoczynku wycieraczek, ogrzewanie lusterek zewnętrznych. |
| 14 | 10 | Zestaw wskaźników. |
| 15 | 30 | Przednie wycieraczki i spryskiwacz. |
| 16 | 20 | Światła STOP. |
| 17 | 15 | Klimatyzacja. |
| 18 | 15 | Światła cofania, tempomat. |
| 19 | 15 | Gniazdo zasilania w bagażniku. |
| 20 | 10 | Tylna wycieraczka i spryskiwacz. |
| 21 | - | Nieużywany. |
| 22 | 15 | Podgrzewane siedzenia. |
| 23 | - | Nieużywany. |
Skrzynka bezpieczników w komorze silnika
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | Główny wentylator chłodnicy. |
| 2 | 20 | Pomocniczy wentylator chłodnicy. |
| 3 | 30 | Silnik pompy ABS. |
| 4 | 20 | Ogrzewanie tylnej szyby. |
| 5 | 15 | Światła awaryjne, klakson. |
| 6 | 15 | Kierunkowskazy. |
| 7 | 10 | Sterownik automatycznej skrzyni biegów. |
| 8 | 10 | Alternator. |
| 9 | 15 | Prawy reflektor. |
| 10 | 15 | Lewy reflektor. |
| 11 | 20 | Przełącznik oświetlenia. |
| 12 | 15 | Zegar, oświetlenie wnętrza. |

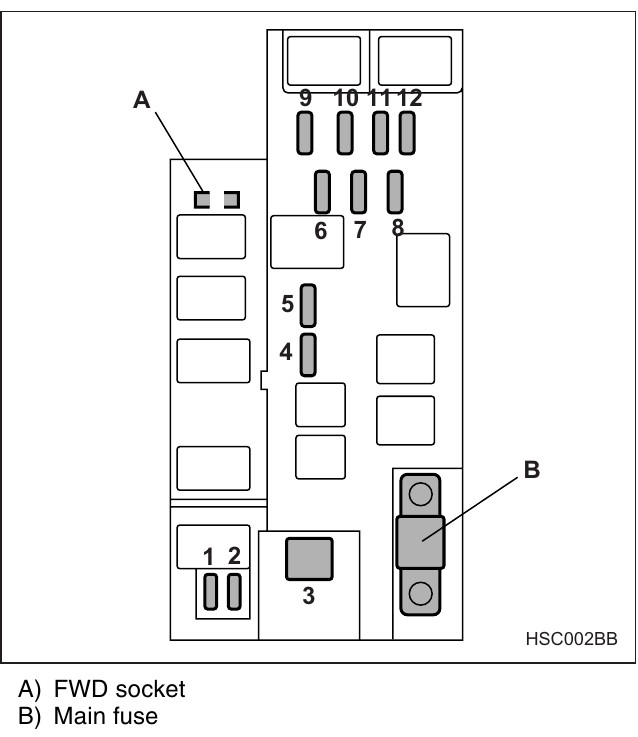

| A | - | Gniazdo FWD. |
| B | - | Bezpiecznik główny. |
Najważniejsze różnice względem Forestera 2003
W roczniku 2004 pozycja 4 ma 15 A i odpowiada za zapalniczkę oraz elektrycznie sterowane lusterka. Pozycja 8 ma 30 A dla ABS. Pozycja 13 ma 20 A i zasila ogrzewanie strefy wycieraczek oraz lusterek zewnętrznych, a pozycja 14 – 10 A – zestaw wskaźników. Są to istotne różnice względem rocznika 2003 i mają znaczenie przy doborze właściwego bezpiecznika.
W Subaru Forester 2003 część obwodów ma inne wartości i funkcje. Kolejny wariant instalacji zastosowano w Subaru Forester 2005, dlatego przy podobnym wyglądzie skrzynek warto zawsze sprawdzić rok modelowy auta.
Praktyczna diagnostyka
Jeżeli nie działa zapalniczka lub przednie zasilanie akcesoriów, zacznij od pozycji 4 – 15 A. Przy problemach z ABS sprawdź zarówno pozycję 8 – 30 A w kabinie, jak i główny obwód pompy ABS pod maską. Brak pracy wycieraczek przednich kieruje uwagę na pozycję 15 – 30 A, natomiast radio ma osobne zabezpieczenie 9 – 15 A.
Wkładkę zawsze zastępuj bezpiecznikiem o identycznym amperażu. Jeżeli nowy bezpiecznik natychmiast przepala się ponownie, przyczyną jest zwarcie lub przeciążenie i trzeba znaleźć usterkę zamiast montować mocniejszy bezpiecznik.
FAQ – Subaru Forester SG 2004
Czy Forester 2003 i 2004 mają takie same bezpieczniki?
Nie. Układ jest podobny, ale kilka pozycji ma inne wartości lub funkcje. Szczególnie ważne są pozycje 4, 8, 13 i 14 w panelu kabinowym.
Który bezpiecznik odpowiada za zapalniczkę?
Pozycja 4 w kabinie – 15 A. Ten sam obwód obejmuje elektrycznie sterowane lusterka zewnętrzne.
Co oznacza pozycja A w skrzynce pod maską?
To gniazdo FWD oznaczone literą A na fabrycznym schemacie HSC002BB. Nie jest to zwykły bezpiecznik odbiornika.
Gdzie znajduje się główny bezpiecznik?
W skrzynce komory silnika jest oznaczony jako pozycja B. Przy problemach z głównym zasilaniem najpierw trzeba ustalić przyczynę, ponieważ jego uszkodzenie zwykle nie jest przypadkowe.
