Subaru Impreza (2014-2015) – schemat skrzynki bezpieczników
Rok produkcji: 2014, 2015

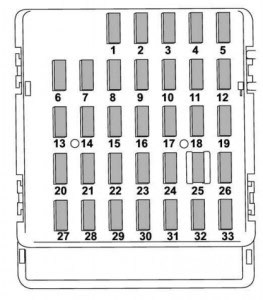

Panel bezpieczników umieszczony w przedziale pasażerskim
Subaru Impreza – bezpieczniki – przedział pasażerski
| Bezpiecznik |
Prąd amperowy [A] |
Obwód |
| 1 |
20 |
Złącze zaczepu przyczepy |
| 2) |
– |
– |
| 3) |
15 |
Blokowanie drzwi |
| 4 |
10 |
Przekaźnik odszraniacza przedniej wycieraczki |
| 5 |
10 |
Licznik kombinowany, zegar |
| 6 |
7,5 |
Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia |
| 7 |
15 |
Licznik uniwersalny, zintegrowana jednostka |
| 8 |
15 |
Zatrzymaj światło |
| 9 |
15 |
Odmrażacz przedniej wycieraczki |
| 10 |
7,5 |
Zasilacz (akumulator) |
| 11 |
7,5 |
Obróć jednostkę sygnalizacyjną |
| 12 |
15 |
Jednostka sterująca skrzyni biegów, jednostka sterująca silnika, jednostka zintegrowana |
| 13 |
20 |
Gniazdo zasilania akcesoriów (konsola środkowa), AC110V (jeśli jest zainstalowany) |
| 14 |
15 |
Światło pozycyjne, światło tylne, światło tylne zespolone |
| 15 |
10 |
Oświetlenie bagażu, zegar |
| 16 |
7,5 |
Oświetlenie |
| 17 |
15 |
Podgrzewacze siedzeń |
| 18 |
10 |
Zapasowe światło |
| 19 |
7,5 |
Zapasowy |
| 20 |
10 |
Gniazdko zasilania akcesoriów (zestaw wskaźników) |
| 21 |
7,5 |
Przekaźnik rozrusznika |
| 22 |
15 |
Klimatyzacja, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 |
– |
– |
| 24 |
15 |
Urządzenie audio, zegar |
| 25 |
15 |
System poduszek powietrznych SRS |
| 26 |
7,5 |
Przekaźnik podnośnika szyby, przekaźnik głównego wentylatora chłodnicy |
| 27 |
15 |
Dmuchawy wentylatora |
| 28 |
15 |
Dmuchawy wentylatora |
| 29 |
15 |
Światła przeciwmgielne |
| 30 |
– |
– |
| 31 |
7,5 |
Automatyczna jednostka klimatyzacyjna, zintegrowana jednostka |
| 32 |
7,5 |
Przełącznik sprzęgła, jednostka sterująca blokady kierownicy |
| 33 |
7,5 |
Jednostka sterująca dynamiką pojazdu |

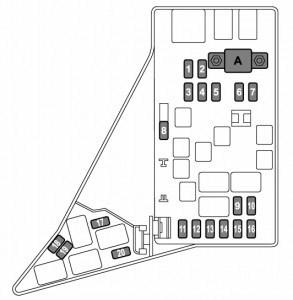

Panel bezpieczników umieszczony w komorze silnika
Subaru Impreza – bezpieczniki – komora silnika
| Bezpiecznik |
Prąd amperowy [A] |
Konsument |
| 1 |
30 |
Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2) |
25 |
Główny wentylator (wentylator chłodzący) |
| 3) |
25 |
Wentylator pomocniczy (wentylator chłodzący) |
| 4 |
– |
– |
| 5 |
– |
– |
| 6 |
30 |
Reflektor (światła mijania) |
| 7 |
15 |
Reflektor (światła drogowe) |
| 8 |
20 |
Utworzyć kopię zapasową |
| 9 |
15 |
Róg |
| 10 |
25 |
Odmgławiacz tylnej szyby, ogrzewanie lusterka |
| 11 |
15 |
Pompa paliwowa |
| 12 |
20 |
Płynna regulacja jednostki sterującej skrzyni biegów |
| 13 |
7,5 |
Jednostka sterująca silnika |
| 14 |
15 |
Kierunkowskaz i kierunkowskaz ostrzegawczy |
| 15 |
15 |
Przekaźnik ogona i oświetlenia |
| 16 |
7,5 |
Alternator |
| 17 |
– |
– |
| 18 |
– |
– |
| 19 |
15 |
Reflektor (światła mijania – prawe) |
| 19 |
15 |
Reflektor (światła mijania – lewa ręka) |
