Subaru Impreza (2017-2019) – schemat bezpieczników
Rok produkcji: 2017, 2018, 2019
Panel bezpieczników umieszczony w przedziale pasażerskim
Subaru Impreza – bezpieczniki – przedział pasażerski
| Bezpiecznik |
Prąd amperowy [A] |
Obwód |
| 1 |
– |
– |
| 2) |
20 |
CIGAR SEAT / H |
| 3) |
7,5 |
IG A-1 |
| 4 |
15 |
AUDIO NAVI |
| 5 |
15 |
IG B-2 |
| 6 |
– |
– |
| 7 |
15 |
GNIAZDO 12V |
| 8 |
15 |
A / C IG |
| 9 |
7,5 |
ACC |
| 10 |
7,5 |
IG B-1 |
| 11 |
– |
– |
| 12 |
– |
– |
| 13 |
7,5 |
IG A-3 |
| 14 |
7,5 |
JEDNOSTKA + B |
| 15 |
7,5 |
METER IG |
| 16 |
– |
– |
| 17 |
7,5 |
LUSTRO |
| 18 |
7,5 |
LAMPA IG |
| 19 |
10 |
IG A-2 |
| 20 |
10 |
SRS AIR BAG |
| 21 |
– |
– |
| 22 |
15 |
STRG / H |
| 23 |
10 |
DRL |
| 24 |
– |
– |
| 25 |
– |
– |
| 26 |
10 |
UTWORZYĆ KOPIĘ ZAPASOWĄ |
| 27 |
– |
– |
| 28 |
20 |
TRAIL R.FOG |
| 29 |
– |
– |
| 30 |
– |
– |
| 31 |
– |
– |
| 32 |
7,5 |
ILLUMI |
| 33 |
7,5 |
KEY SW A |
| 34 |
– |
– |
| 35 |
– |
– |
| 36 |
7,5 |
KLUCZ SW B |
| 37 |
7,5 |
ZATRZYMAĆ |
| 38 |
7,5 |
OCZY |

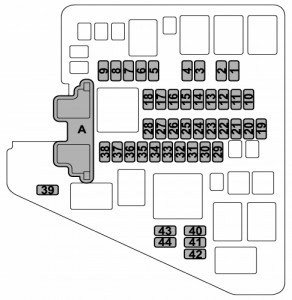

Panel bezpieczników umieszczony w komorze silnika
Subaru Impreza – bezpieczniki – komora silnika
| Bezpiecznik |
Prąd amperowy [A] |
Konsument |
| 1 |
7,5 |
Róg 2 |
| 2) |
7,5 |
Róg 1 |
| 3) |
15 |
H / L LO RH |
| 4 |
15 |
H / L LO LH |
| 5 |
7,5 |
AKTY |
| 6 |
10 |
H / L HI RH |
| 7 |
10 |
H / L HI LH |
| 8 |
10 |
OGON |
| 9 |
10 |
ODS |
| 10 |
7,5 |
OBD |
| 11 |
7,5 |
PU B / UP |
| 12 |
30 |
JB-B |
| 13 |
15 |
ZARYZYKOWAĆ |
| 14 |
20 |
PALIWO |
| 15 |
7,5 |
D-OP + B |
| 16 |
10 |
MB-B |
| 17 |
15 |
D / L |
| 18 |
10 |
DCM |
| 19 |
20 |
TCU |
| 20 |
7,5 |
CVT SSR |
| 21 |
15 |
CEWKA IG |
| 22 |
10 |
AVCS |
| 23 |
10 |
E / G2 |
| 24 |
– |
– |
| 25 |
– |
– |
| 26 |
20 |
O2 HTR |
| 27 |
15 |
E / G1 |
| 28 |
– |
– |
| 29 |
30 |
UTWORZYĆ KOPIĘ ZAPASOWĄ |
| 30 |
25 |
R. DEF |
| 31 |
20 |
AUDIO |
| 32 |
30 |
VDC SOL |
| 33 |
25 |
GŁÓWNY WENTYLATOR |
| 34 |
25 |
SUB FAN |
| 35 |
10 |
ODLADZACZ |
| 36 |
15 |
F. FOG |
| 37 |
15 |
DMUCHACZ |
| 38 |
15 |
DMUCHACZ |
| 39 |
– |
– |
| 40 |
30 |
F. WYCIERACZKA |
| 41 |
15 |
F. WASH |
| 42 |
15 |
R. WIPER |
| 43 |
– |
– |
| 44 |
– |
– |
