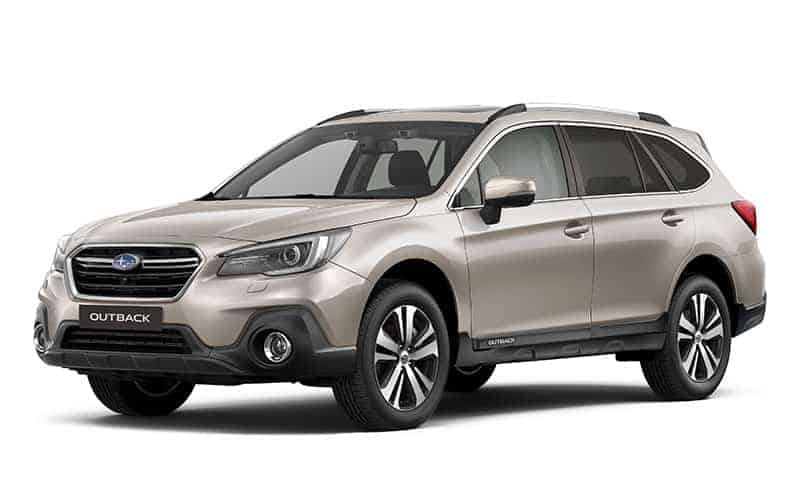

Subaru Outback (2018) – bezpieczniki schemat
Subaru Outback (2018) – schemat skrzynki bezpieczników
Rok produkcji: 2018
Panel bezpieczników umieszczony w przedziale pasażerskim
| Bezpiecznik | Prąd amperowy [A] | Obwód |
| 1 | 7,5 | START1 |
| 2) | 20 | GNIAZDO 12V |
| 3) | 7,5 | IG1-1 |
| 4 | 15 | AUDIO NAVI |
| 5 | 15 | JEDNOSTKA IG2-2 |
| 6 | 20 | P / W R.LH |
| 7 | 10 | CYGARO |
| 8 | 15 | A / C IG |
| 9 | 7,5 | ACC |
| 10 | 7,5 | UNIT IG2-1 |
| 11 | 30 | P / W MAIN1 |
| 12 | 7,5 | START2 |
| 13 | – | – |
| 14 | 7,5 | JEDNOSTKA + B |
| 15 | 7,5 | METER IG |
| 16 | 20 | P / W R.RH |
| 17 | 7,5 | MIR |
| 18 | 7,5 | LAMPA IG |
| 19 | 7,5 | IG1-2 |
| 20 | 10 | SRS AIR BAG |
| 21 | 20 | P / W PASS1 |
| 22 | 15 | SEAT HTR R. |
| 23 | 10 | DRL |
| 24 | 20 | P / W MAIN2 |
| 25 | – | – |
| 26 | 10 | UTWORZYĆ KOPIĘ ZAPASOWĄ |
| 27 | 20 | WYCIERACZKA WYCIERACZA |
| 28 | 20 | TRAIL R.FOG |
| 29 | 20 | P / W PASS2 |
| 30 | – | – |
| 31 | 7,5 | SMT |
| 32 | 15 | SEAT HTR F. |
| 33 | 7,5 | KEY SW |
| 34 | 7,5 | P / W WSZYSTKIE |
| 35 | 20 | DACH SŁONECZNY |
| 36 | – | – |
| 37 | 7,5 | ZATRZYMAĆ |
| 38 | 7,5 | OCZY |
Panel bezpieczników umieszczony w komorze silnika
| Bezpiecznik | Prąd amperowy [A] | Konsument |
| 1 | 7,5 | HORN RH |
| 2) | 7,5 | RÓG LH |
| 3) | 10 | ILLUMI |
| 4 | 10 | OGON |
| 5 | 15 | H / L LO RH |
| 6 | 15 | H / L LO LH |
| 7 | 10 | H / L HI RH |
| 8 | 10 | H / L HI LH |
| 9 | 7,5 | DCM |
| 10 | 15 | D / L |
| 11 | – | – |
| 12 | – * 1 | – |
| 7,5 | ALT-S * 2 | |
| 13 | 20 | PALIWO |
| 14 | 15 | ZARYZYKOWAĆ |
| 15 | 30 | IG2 |
| 16 | 7,5 | PU B / UP |
| 17 | 7,5 | OBD |
| 18 | – | – |
| 19 | – | – |
| 20 | 20 * 1 | O2 HTR |
| 25 * 2 | ||
| 21 | 15 | E / G2 |
| 22 | 15 | ITP |
| 23 | 15 | E / G1 |
| 24 | 15 | AVCS |
| 25 | 15 | INJ |
| 26 | 7,5 | CVT SSR |
| 27 | 20 | TCU |
| 28 | – | – |
| 29 | 30 | UTWORZYĆ KOPIĘ ZAPASOWĄ |
| 30 | 7,5 | AKTY * 1 |
| – * 2 | – | |
| 31 | 25 | SUB FAN * 1 |
| – * 2 | – | |
| 32 | 25 | GŁÓWNY WENTYLATOR * 1 |
| – * 2 | – | |
| 33 | 30 | ABS SOL |
| 34 | 20 | AUDIO |
| 35 | 25 | R.DEF |
| 36 | 15 | NADMUCH |
| 37 | 15 | NADMUCH |
| 38 | 10 | F.PRZECIWMGIELNE RH |
| 39 | 10 | F.PRZECIWMGIELNE LH |
| 40 | – | – |
| 41 | 15 | STRG / H |
| 42 | 15 | R.WYCIERACZKA |
| 43 | 15 | F.SPRYSKIWACZ |
| 44 | 30 | F.WYCIERACZKA |
| 45 | – | – |
| ZA | Główny bezpiecznik | |
| * Modele 1: 2,5 L. * Modele 2: 3,6 L. |
||
