Toyota Land Cruiser Prado J120/J125 z lat 2002-2009 to trzecia generacja modelu Prado. W Europie występował również pod nazwą Toyota Land Cruiser 120. W zależności od silnika benzynowego albo Diesla, rocznika i wyposażenia samochód mógł mieć dodatkowe ogrzewanie PTC, zawieszenie pneumatyczne, tylną klimatyzację i elektrycznie regulowane fotele. Poniższe siedem schematów przedstawia rozmieszczenie bezpieczników oraz przekaźników w kabinie i pod maską. Nie należy mieszać tych danych z Land Cruiserem 100, 200 ani Prado J150.
Skrzynka bezpieczników w kabinie
W Land Cruiserze Prado J120 skrzynka kabinowa znajduje się pod deską rozdzielczą po stronie kierowcy, za dolną osłoną. Wyłącz zapłon i światła, odsuń fotel, a następnie ostrożnie zdejmij pokrywę. W pojazdach z kierownicą po prawej stronie dostęp i położenie elementów mogą się różnić. Pozycje w tej skrzynce obejmują między innymi wycieraczki, radio, zasilanie gniazd 12 V, centralny zamek oraz układy SRS i sterowania silnikiem.

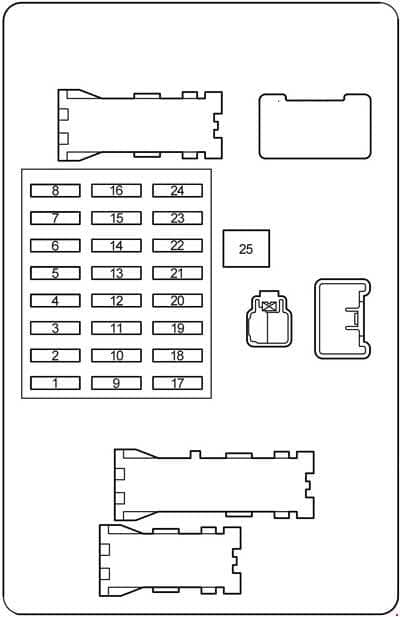

Land Cruiser Prado J120 – skrzynka bezpieczników w kabinie, wariant zależny od wyposażenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | IGN: Elektronicznie sterowana pompa paliwowa, wielopunktowy i sekwencyjny układ wtrysku paliwa, układ przeciwblokujący, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu |
| 2 | 10 | SRS: Poduszki powietrzne SRS |
| 3 | 7.5 | GAUGE: Zestaw wskaźników |
| 4 | 7.5 | ST2: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa |
| 5 | 30 | FR WIP-WSH: Przednie wycieraczki i spryskiwacze |
| 6 | 20 | TEMS: Elektroniczne zawieszenie modulowane Toyota |
| 7 | 20 | DIFF: System blokady tylnej blokady mechanizmu różnicowego, system blokady środkowej blokady mechanizmu różnicowego |
| 8 | 15 | RR WIP: Wycieraczka tylnego okna |
| 9 | – | Miejsce nieobsadzone |
| 10 | 30 | D P/SEAT: LHD: Fotel kierowcy z napędem |
| 10 | 30 | P P/SEAT: RHD: Przedni fotel pasażera z napędem |
| 11 | 30 | P P/SEAT: LHD: Przedni fotel pasażera z napędem |
| 11 | 30 | D P/SEAT: RHD: Fotel kierowcy z napędem |
| 12 | 15 | PWR OUTLET: Dodatkowe gniazda zasilania 12 V |
| 13 | 10 | IG1 NO.2: System klimatyzacji, chłodziarka |
| 14 | 15 | RR WSH: Spryskiwacz tylnego okna |
| 15 | 10 | ECU-IG: System sterowania zamkiem zmiany biegów, szyby elektryczne, system przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, system klimatyzacji, elektryczny dach księżycowy, gniazda elektryczne |
| 16 | 10 | IG1: Układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, system klimatyzacji, system ładowania, tylna szyba defoggera, światła cofania, światła kierunkowskazów, światła awaryjne |
| 17 | 7.5 | STA: Elektronicznie sterowana pompa paliwowa |
| 18 | 20 | P FR P/W: Szyba przednia pasażera |
| 19 | 20 | P RR P/W: LHD: Szyba tylnego pasażera |
| 19 | 20 | D RR P/W: RHD: Szyba tylnego pasażera |
| 20 | 20 | D RR P/W: LHD: Szyba tylnego pasażera |
| 20 | 20 | P RR P/W: RHD: Szyba tylnego pasażera |
| 21 | 10 | PANEL: Oświetlenie tablicy przyrządów |
| 22 | 10 | TAIL: Światła tylne, światła tablicy rejestracyjnej, światła postojowe |
| 23 | 7.5 | ACC: Elektronicznie sterowany system automatycznej skrzyni biegów, gniazda zasilania, zewnętrzne lusterka wsteczne, system audio |
| 24 | 10 | CIG: Gniazdo zapalniczki |
| 25 | 30 | POWER: Elektryczne szyby i dach otwierany |
Przekaźniki na tylnej części skrzynki kabinowej
Drugi rysunek pokazuje przekaźniki R1-R4 obsługujące sygnał dźwiękowy, światła tylne, zasilanie i gniazda akcesoriów. Rozmieszczenie potwierdź z oznaczeniami swojego egzemplarza. Nie wszystkie odmiany rynku i wyposażenia mają jednakowe gniazda.

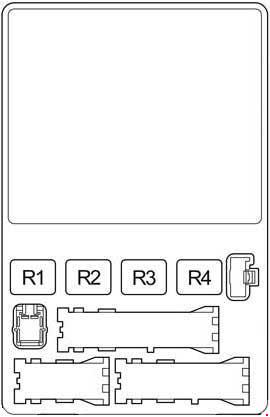

Land Cruiser Prado J120 – przekaźniki na tylnej części skrzynki kabinowej, wariant zależny od wyposażenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Przekaźnik: Klakson |
| R2 | – | Przekaźnik: Światła tylne |
| R3 | – | Przekaźnik: Przekaźnik zasilania |
| R4 | – | Przekaźnik: Gniazdo akcesoriów (ACC SKT) |
Dodatkowa skrzynka przekaźników we wnętrzu
Osobny moduł przekaźników obejmuje podświetlenie, światła cofania oraz ogrzewanie lusterek zewnętrznych. W dokumentacji spotyka się oznaczenie BK/UP LP dla świateł cofania i MIR HTR dla ogrzewania lusterek.

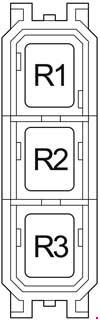

Land Cruiser Prado J120 – dodatkowa skrzynka przekaźników we wnętrzu, wariant zależny od wyposażenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Przekaźnik: Przekaźnik panelowy |
| R2 | – | Przekaźnik: Światła cofania (BK/UP LP) |
| R3 | – | Przekaźnik: Zewnętrzne podgrzewacze lusterek wstecznych (MIR HTR) |
Główna skrzynka bezpieczników pod maską
Duża skrzynka w komorze silnika znajduje się obok zespołu rozdzielającego zasilanie przy akumulatorze. Otwieraj ją po wyłączeniu zapłonu, zwalniając zatrzaski pokrywy. Zawiera zabezpieczenia wentylatorów, świateł, układu ABS, napędu, zasilania silnika, dodatkowego ogrzewania PTC i nawiewu kabiny. Wysokoprądowe bezpieczniki 40-140 A wymagają procedur serwisowych. Warianty z zawieszeniem pneumatycznym i jednostkami benzynowymi albo D-4D mogą mieć odmienne obsadzenie.
Land Cruiser Prado J120 – główna skrzynka bezpieczników pod maską, wariant zależny od wyposażenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | SPARE: Wkładka zapasowa (niezasilana pozycja) |
| 2 | 15 | SPARE: Wkładka zapasowa (niezasilana pozycja) |
| 3 | 20 | CDS FAN: Wentylator chłodnicy silnika |
| 4 | 30 | RR A/C: Klimatyzacja tylnej części kabiny |
| 5 | 10 | MIR HEATER: Zewnętrzne podgrzewacze lusterek wstecznych |
| 6 | 10 | STOP: Światła stopu, światło stopu o wysokim natężeniu światła, system sterowania blokadą zmiany biegów, system przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, tylne zawieszenie pneumatyczne kontroli wysokości |
| 7 | – | Miejsce nieobsadzone |
| 8 | 15 | FR FOG: Przednie światła przeciwmgielne |
| 9 | 7.5 | VISCUS: Nagrzewnica wiskotyczna |
| 10 | 7.5 | OBD: Pokładowy system diagnostyczny |
| 11 | 10 | HEAD (LO RH): Światła przednie prawe (światła mijania) |
| 12 | 10 | HEAD (LO LH): Lewy reflektor (światło mijania) |
| 13 | 10 | HEAD (HI RH): Reflektory prawe (światło drogowe) |
| 14 | 10 | HEAD (HI LH): Lewy reflektor (światło drogowe) |
| 15 | 10 | EFI NO.2: Czujnik 2O2 i przepływomierz powietrza |
| 16 | 7.5 | HEATER NO.2: System klimatyzacji |
| 17 | 30 | DEFOG: Odmgławiacz okna tylnego |
| 18 | 10 | AIRSUS NO.2: System pneumatycznej regulacji wysokości z tyłu |
| 19 | 20 | FUEL HEATER: Podgrzewacz paliwa |
| 20 | 20 | SEAT HEATER: Podgrzewacz siedzisk |
| 21 | 10 | DOME: Światła wewnętrzne, światła osobiste, bezprzewodowy system zdalnego sterowania, światło zapłonu, oświetlenie drzwiowe |
| 22 | 20 | RADIO NO.1: System audio |
| 23 | 10 | ECU-B: Układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, system klimatyzacji, chłodnia, szyby elektryczne |
| 24 | 10 | ECU-B NO.2: System komunikacji Multiplex |
| 25 | – | Krótki szpilka |
| 26 | 7.5 | ALT-S: System ładowania |
| 27 | – | Miejsce nieobsadzone |
| 28 | 10 | HORN: Klakson |
| 29 | 15 | A/F HEATER: Czujnik A/F |
| 29 | 15 | F/PMP: 1KD-FTV: Pompa paliwa |
| 30 | 15 | TRN-HAZ: Światła kierunkowskazów, światła awaryjne |
| 31 | 10 | ETCS: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa |
| 32 | 20 | EFl: Elektronicznie sterowana pompa paliwowa, pompa paliwowa, wielopunktowy i sekwencyjny układ wtrysku paliwa |
| 32 | 25 | EFl: 1KD-FTV: Elektronicznie sterowana pompa paliwowa, pompa paliwowa, wielopunktowy i sekwencyjny układ wtrysku paliwa |
| 33 | 20 | D FR P/W: Okno zasilania kierowcy |
| 34 | 25 | DR/LCK: System zamka drzwi z napędem mechanicznym |
| 35 | – | Miejsce nieobsadzone |
| 36 | 30 | RADIO NO.2: System audio |
| 37 | 120 | ALT: Rozdział głównego zasilania i obwodów odbiorników |
| 37 | 140 | ALT: Główne zasilanie w odmianie z dogrzewaniem PTC |
| 38 | 50 | HEATER: Silnik dmuchawy nawiewu i ogrzewania HEATER |
| 39 | 50 | AIRSUS: Zawieszenie pneumatyczne do regulacji wysokości z tyłu |
| 40 | 50 | AM1: Wszystkie komponenty w bezpiecznikach "ACC", "CIG", "IG1", "IG1 NO.2", "ECU-IG", "FR WIP-WSH", "RR WIP", "RR WSH", "DIFF", "TEMS" i "STA". |
| 41 | 40 | PTC-1: Nagrzewnica wiskotyczna |
| 42 | 50 | J/B: Wszystkie elementy składowe bezpieczników "PWR OUTLET", "P FR P/W", "P RR P/W", "D RR P/W", "D P/SEAT", "P/SEAT", "POWER", "TAIL" i "PANEL |
| 43 | 40 | PTC-2: Nagrzewnica wiskotyczna |
| 44 | 40 | PTC-3: Nagrzewnica wiskotyczna |
| 45 | 40 | ABS MTR: Układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu |
| 46 | 30 | AM2: System rozruszników, bezpieczniki "IGN", "GAUGE" i "SRS |
| 47 | 30 | ABS SOL: bez systemu kontroli stabilności pojazdu: Układ przeciwblokujący |
| 47 | 50 | ABS SOL: z systemem kontroli stabilności pojazdu: Układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu |
| 48 | 80 | GLOW: Świece żarowe Diesla (GLOW) |
| R1 | – | Przekaźnik: Wentylator chłodnicy (CDS FAN) |
| R2 | – | Przekaźnik: Akcesoria (ACC CUT) |
| R3 | – | Przekaźnik: Światło przeciwmgielne |
| R4 | – | Przekaźnik: Rozrusznik (STA) |
| R5 | – | Przekaźnik: Zapłon (IG) |
| R6 | – | Przekaźnik: Nagrzewnica |
| R7 | – | Przekaźnik: Sprzęgło sprężarki klimatyzacji (MG CLT) |
| R8 | – | Miejsce nieobsadzone |
| R9 | – | Przekaźnik: Odmrażacz tylnych szyb (DEFOG) |
| R10 | – | Przekaźnik: Układ przeciwblokujący (ABS MTR) |
| R11 | – | Przekaźnik: TRC MTR |
| R12 | – | Przekaźnik: Układ przeciwblokujący (ABS SOL) |
| R13 | – | Przekaźnik: System kontroli wspomagania zjazdu (DAC) |
| R14 | – | Przekaźnik: Przekaźnik otwarcia obwodu (C/OPN) lub EDU |
| R15 | – | Miejsce nieobsadzone |
| R16 | – | Przekaźnik: EFI |
| R17 | – | Przekaźnik: Czujnik stosunku paliwa i powietrza (A/F HEATER) |
| R18 | – | Przekaźnik: Pompa paliwa |
| R19 | – | Przekaźnik: Światło główne (HEAD) |
Skrzynka przekaźników pod maską nr 1
Pierwszy mały blok zawiera przekaźniki rozrusznika i świec żarowych. Przekaźnik GLOW dotyczy silników Diesla; w benzynowych nie musi być zamontowany.
Land Cruiser Prado J120 – skrzynka przekaźników pod maską nr 1, wariant zależny od wyposażenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Przekaźnik: Rozrusznik (STA) |
| R2 | – | Przekaźnik: Świece żarowe GLOW w silnikach Diesla |
Skrzynka przekaźników pod maską nr 2
Kolejny blok odpowiada za sterowanie zawieszeniem pneumatycznym AIR SUS i reflektorami w odmianach z tym wyposażeniem. Samochód na konwencjonalnych sprężynach może nie mieć elementów AIR SUS.
Land Cruiser Prado J120 – skrzynka przekaźników pod maską nr 2, wariant zależny od wyposażenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Przekaźnik: Zawieszenie pneumatyczne (AIR SUS) |
| R2 | – | Przekaźnik: Ściemniacz (z lampą do jazdy dziennej) |
Skrzynka przekaźników dodatkowego ogrzewania PTC
W wyposażonych w dogrzewanie elektryczne pojazdach występują przekaźniki R1-R3 sterujące trzema stopniami ogrzewania PTC. Zależnie od rynku i silnika blok może być nieobecny.

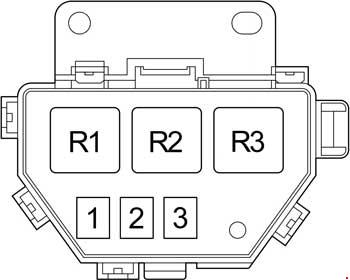

Land Cruiser Prado J120 – skrzynka przekaźników dodatkowego ogrzewania ptc, wariant zależny od wyposażenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Przekaźnik: Grzałka dodatkowego ogrzewania PTC, stopień 1 |
| R2 | – | Przekaźnik: Grzałka dodatkowego ogrzewania PTC, stopień 2 |
| R3 | – | Przekaźnik: Grzałka dodatkowego ogrzewania PTC, stopień 3 |
Najczęściej sprawdzane bezpieczniki przy awarii
Gniazdo zapalniczki: w kabinie pozycja 24 CIG (10 A). Dodatkowe gniazda zasilania są zabezpieczone osobno przez pozycję 12 PWR OUTLET (15 A), a w wyposażonych w to odmianach występuje także przekaźnik ACC SKT.
Wycieraczki: pozycja 5 FR WIP-WSH (30 A) chroni przednie wycieraczki i spryskiwacze; pozycja 8 RR WIP (15 A) – wycieraczkę tylnej szyby.
Nie działa dmuchawa nawiewu: pod maską pozycja 38 HEATER (50 A) odpowiada za główne zasilanie nawiewu i ogrzewania. Przy sprawnym bezpieczniku sprawdź również przekaźnik, regulator obrotów, silnik dmuchawy i styki zasilania. Bezpiecznik CDS FAN dotyczy wentylatora chłodnicy silnika, a nie dmuchawy.
Nie działa klimatyzacja tylna: pod maską pozycja 4 RR A/C (30 A) dotyczy układu chłodzenia tylnej części kabiny w egzemplarzach z tym wyposażeniem.
Nie działają podgrzewane lusterka: pod maską sprawdź MIR HEATER (10 A) i przekaźnik MIR HTR w dodatkowym bloku kabinowym.
FAQ – Toyota Land Cruiser Prado J120 (2002-2009)
Gdzie jest bezpiecznik zapalniczki w Prado 120?
W skrzynce pod deską rozdzielczą, pozycja 24 CIG o wartości 10 A. Dodatkowe gniazda mogą być zasilane przez PWR OUTLET (15 A), pozycja 12.
Jaki bezpiecznik odpowiada za wentylator nawiewu?
Główny obwód nawiewu chroni HEATER 50 A, pozycja 38 w skrzynce komory silnika. Przy dobrym bezpieczniku skontroluj przekaźnik oraz silnik dmuchawy i układ regulacji obrotów.
Czy bezpieczniki Land Cruisera 100 pasują do Prado J120?
Nie należy kopiować rozkładu ani amperażu z Land Cruisera 100. Prado J120 to odrębna generacja z innym układem skrzynek oraz wyposażeniem.
Czy wszystkie wersje Prado 120 mają przekaźniki GLOW i PTC?
Nie. GLOW dotyczy silników Diesla, a dodatkowe przekaźniki PTC występują w samochodach z elektrycznym dogrzewaniem. W pozostałych egzemplarzach miejsca mogą być puste.
Dlaczego pozycja ma różne wartości bezpiecznika?
Wersje benzynowe i wysokoprężne oraz odmiany z zawieszeniem pneumatycznym albo grzałkami PTC mogą mieć różne zabezpieczenia. Pierwszeństwo ma opis na pokrywie i instrukcja właściwego egzemplarza.
Nie zwiększaj amperażu wkładki po jej ponownym przepaleniu. Przy wysokoprądowych zabezpieczeniach oraz obwodach SRS postępuj zgodnie z procedurami serwisowymi.
