Volkswagen Crafter – bezpieczniki schemat
Bezpieczniki (SA) na uchwycie bezpieczników, na baterii (2)
| Numer | A | Funkcja |
| 1 | 80 | Automatyczna jednostka sterująca okresem świecenia -J179- |
| 2 | 40 60 / 80 |
Sterownik wentylatora grzejnikowego -J293- (tylko w modelach z układem klimatyzacji) wentylator grzejnikowy -V7- (tylko w modelach z układem klimatyzacji) prawy wentylator grzejnika -V35- (tylko w modelach z systemem klimatyzacji) |
| 3 | 80 | Pokładowa jednostka sterująca zasilaniem -J519- Przekaźnik zasilania części składowych silnika -J757- Uchwyt bezpiecznika C -SC- SC2, SC3, SC8 – SC10, SC16 |
| 4 | 150 | Akumulator pomocniczy -A1- Bezpiecznik mechanizmu wywrotu -S186- (przed sierpniem 2006 r.) Bezpiecznik 1 (30) -S204- (po lipcu 2006 r.) Bezpiecznik 2 (30) -S205- (po wrześniu 2006 r.) Bezpiecznik główny dla wielu konfiguracji sprzętu -S245- (przed sierpniem 2006 r.) Uchwyt bezpiecznika D -SD- SD23 – SD25, SD28 (od września 2006 r. w modelach z drugą baterią) |
| 5 | 150 | Zacisk 15 przekaźnika napięcia zasilania -J329- Przekaźnik rogowy -J413- Pokładowa jednostka sterująca zasilaniem -J519- Zacisk 15 Przekaźnik napięcia zasilania 2 -J681- Bezpiecznik Start/Stop -S349- (po listopadzie 2011 r.) Uchwyt bezpiecznika B -SB- SB1 – SB18 Uchwyt bezpiecznika C -SC- SC4 – SC7, SC11 – SC15, SC17 – SC25 |
| 6 | – | Zacisk 15 przekaźnika nadmiarowego -J404- Przekaźnik napięcia zasilania 1 -J701- (po listopadzie 2013 r.) Przekaźnik nadmiarowy 2 dla zacisku 15 -J817- (tylko dla modeli w klasie wagowej 3,8 t) Przekaźnik nadmiarowy 3 dla terminala 15 -J896- (po listopadzie 2011) Bezpiecznik do podgrzewanej przedniej szyby przedniej -S127- Bezpiecznik 1 -S131- (po listopadzie 2011 r.) Bezpiecznik 1 (30) -S204- (przed czerwcem 2006 r.) Uchwyt bezpiecznika D -SD- SD10 – SD33, SD42 |
| 7 | 150 | Pomocniczy element nagrzewnicy powietrza -Z35- |

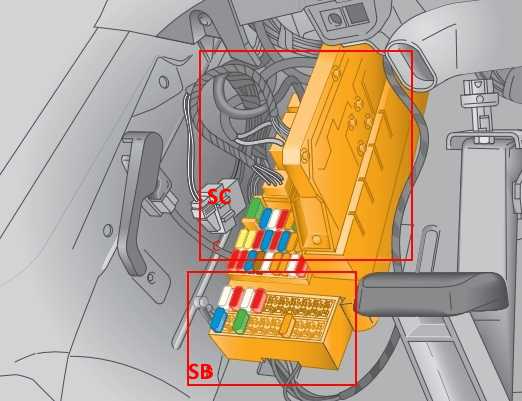

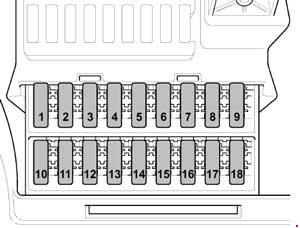

Bezpieczniki (SB) na nośniku bezpieczników B, lewy słupek A (3)
| Numer | A | Funkcja |
| 1 | 25 | Sterownik drzwi kierowcy -J386- |
| 2 | 10 | Przyłącze diagnostyczne -U31- |
| 3 | 25 | Jednostka sterująca ABS -J104- |
| 4 | 40 | Jednostka sterująca ABS -J104- |
| 5 | – | Nieużywane |
| 6 | 7.5 | Jednostka ds. oceny na potrzeby redukcji poziomu czynnika -G698- (od listopada 2008 r. do maja 2009 r.) Zawór zwrotny dla środka redukującego -N473- (od listopada 2008 do maja 2009) Pompa do środków redukujących -V437- (od listopada 2008 r. do maja 2009 r.) -Nieużywane – (od maja 2009 r.) Jednostka zasilająca dla systemu dozowania środka redukującego -GX19- (od listopada 2013 r.) Sterownik czujnika NOx -J583- (od listopada 2013) Przekaźnik 1 dla napięcia zasilania -J701- (od listopada 2013) Czujnik NOx 2 jednostka sterująca -J881- (od listopada 2013) Przekaźnik systemu dozowania środka redukującego -J963- (od listopada 2013 r.) Pompa do środka redukującego -V437- (od listopada 2013 r.) |
| 7 | 30 | Pompa układu spryskiwacza reflektorów -V11- |
| 8 | 15 | Obrotowy przełącznik światła i syreny -E11- (od lipca 2006 r.) Wyłącznik światła obrotowego -E162- (od lipca 2006 r.) Róg alarmowy -H12- Przekaźnik systemu alarmowego 1 -J460- Przekaźnik systemu syreny 2 -J645- (od lipca 2006 r.) |
| 9 | 10 | Przekaźnik skrętu dla sygnałów skrętu montowanych na dachu -J436- (od maja 2007) |
| 10 | 15 | Radio -R- Jednostka sterująca z wyświetlaczem do radia i nawigacji -J503- |
| 11 | 7.5 | Sterownik elektroniki sterującej elektroniką telefonu komórkowego -J412- Jednostka sterująca tachografem -J621- |
| 12 | 30 | Przełącznik wyjścia grzałki/ciepła -E16- Przekaźnik dmuchawy świeżego powietrza -J13- Jednostka sterująca dmuchawą świeżego powietrza -J126- Dmuchawa świeżego powietrza -V2- |
| 13 | 7.5 | Zegar wstępny wyboru -E111- Odbiornik zdalnego sterowania do pomocniczego podgrzewacza płynu chłodzącego -R149- |
| 14 | 30 | Jednostka obsługowa do panelu środkowego deski rozdzielczej -J819- |
| 15 | 10 | Przełącznik oświetlenia obszaru obciążenia -E481- (do października 2008) Nieużywane |
| 16 | 10 | Przełącznik wyjścia grzałki/ciepła -E16- Moduł sterujący klimatyzacji -J301- Zmieniarka płyt CD -R41- |
| 17 | 10 | Przełącznik oświetlenia wewnętrznego -E599- Tylny przełącznik światła wewnętrznego -E6- (od listopada 2012 r. do maja 2013 r.) |
| 18 | – | Nieużywane |

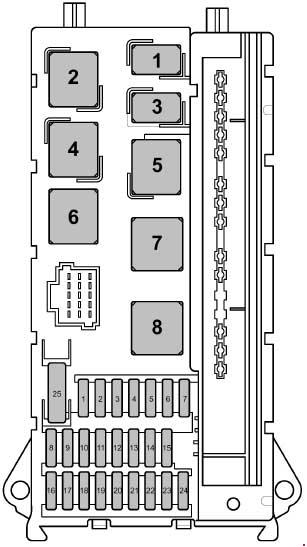

Bezpieczniki (SC) w uchwycie bezpieczników C, po lewej stronie słupka A (4)
| Numer | A | Funkcja |
| 1 | 15 | Klakson dźwiękowy -H2- |
| 2 | 25 | Elektroniczna blokada zapłonu -D9- Elektryczna blokada kolumny kierownicy CU -J764- |
| 3 | 10 | Elektroniczna blokada zapłonu -D9- Jednostka sterująca we wkładce deski rozdzielczej -J285- Jednostka sterująca silnika -J623- (od maja 2012 r.) |
| 4 | 5 | Wyłącznik światła -E1- Jednostka obsługowa do panelu środkowego deski rozdzielczej -J819- |
| 5 | 30 | Silnik wycieraczek szyby przedniej -V- |
| 6 | 15 | Pompa ciśnieniowa układu paliwowego -G6- |
| 7 | 5 | Elektroniczna jednostka sterująca kolumną kierownicy -J527- |
| 8 | 20 | Jednostka sterująca silnikiem -J623- |
| 9 | 20 25 |
Bezpiecznik 6 na uchwycie bezpiecznika B -SB6- (od listopada 2008 r. do maja 2009 r.) Uchwyt bezpiecznika D -SD- SD34 – SD36 (od maja 2009 r. do listopada 2013 r.) |
| 10 | 10 | Masomierz powietrza -G70- (od maja 2012 r.) Jednostka oceny poziomu czynnika redukującego -G698- (od maja 2012 r.) Element grzejny do odpowietrznika skrzyni korbowej -N79- (od maja 2012) Zawór regulacji ciśnienia paliwa -N276- Zawór przełączający chłodnicy spalin z recyrkulacją spalin -N345- (od maja 2012) Zawór zwrotny przepływu czynnika redukującego -N473- (od maja 2012) Pompa układu recyrkulacji spalin -V400- (od maja 2012) Pompa do środka redukującego -V437- (od maja 2012) |
| 11 | 15 | Przekaźnik nadmiarowy 2 dla zacisku 15 -J817- (tylko dla modeli w klasie wagowej 3,8 t) Bezpiecznik 1 na uchwycie bezpiecznika D -SD1- Bezpiecznik 2 na uchwycie bezpiecznika D -SD2- |
| 12 | 10 | Jednostka sterująca poduszką powietrzną -J234- |
| 13 | 15 | Wyłącznik oświetlenia komory rękawic -E26- Zapalniczka do papierosów -U1- |
| 14 | 5 | Wyłącznik światła -E1- Jednostka sterująca we wkładce deski rozdzielczej -J285- Przyłącze diagnostyczne -U31- |
| 15 | 5 | Przełącznik wyjścia nagrzewnicy/ogrzewania -E16- Regulator zakresu regulacji reflektorów -E102- Silnik sterujący zasięgiem lewego reflektora -V48- Silnik sterujący zakresem prawego reflektora -V49- |
| 16 | 10 | Główny wyłącznik systemu stop/start -E101- Przełącznik pozycji neutralnej przekładni -F365- Nadawca poziomu oleju i temperatury oleju -G266- Przekaźnik pompy paliwa -J17- Przekaźnik obiegu ciągłego chłodziwa -J151- Automatyczna jednostka sterująca okresem świecenia -J179- Zacisk 50 przekaźnika napięcia zasilania -J682- Przekaźnik rozrusznika 1 -J906- (po listopadzie 2013 r.) Przekaźnik rozrusznika 2 -J907- (po listopadzie 2013 r.) Zawór elektromagnetyczny regulacji ciśnienia ładowania -N75- Zawór obiegu czynnika chłodzącego -N214- Zawór klapy wydechowej -N220- (po listopadzie 2013 r.) Zawór dozowania paliwa -N290- Zawór przełączający chłodnicy z recyrkulacją spalin -N345- Grzejnik z sondą lambda -Z19- |
| 17 | 10 | Jednostka sterująca poduszką powietrzną -J234- |
| 18 | 7.5 | Wyłącznik świateł hamowania -F- (od lipca 2006 r. do listopada 2011 r.) Wyłącznik pedału hamulca -F63- (od lipca 2006 r. do listopada 2011 r.) Przekaźnik nadmiarowy dla zacisku 15 -J404- Stabilizator napięcia -J532- (po listopadzie 2011) Przekaźnik do konstrukcji specjalnych, terminal 15 -J821- (po listopadzie 2011) Przekaźnik nadmiarowy 3 dla terminala 15 -J896- (od listopada 2011) |
| 19 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519- (Światło wewnętrzne) |
| 20 | 25 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 21 | 5 | Miernik masy powietrza -G70- Jednostka sterująca silnikiem -J623- |
| 22 | 5 | Wyłącznik świateł hamowania -F- (przed czerwcem 2006 r.) Wyłącznik pedału hamulca -F63- (przed czerwcem 2006 r.) Boczny czujnik przyspieszenia -G200- (od lipca 2006 r.) Czujnik przyspieszenia wzdłużnego -G251- (od lipca 2006 r.) Jednostka sterująca ABS -J104- (od lipca 2006 r.) |
| 23 | 25 | Rozrusznik -B- Pokładowa jednostka sterująca zasilaniem -J519- |
| 24 | 10 | -Rezerwa Kl. 15- Jednostka sterująca regulacją akumulatora -J840- (od maja 2013 r.) |
| 25 | 30 | -gniazdo 12 V -U5- |

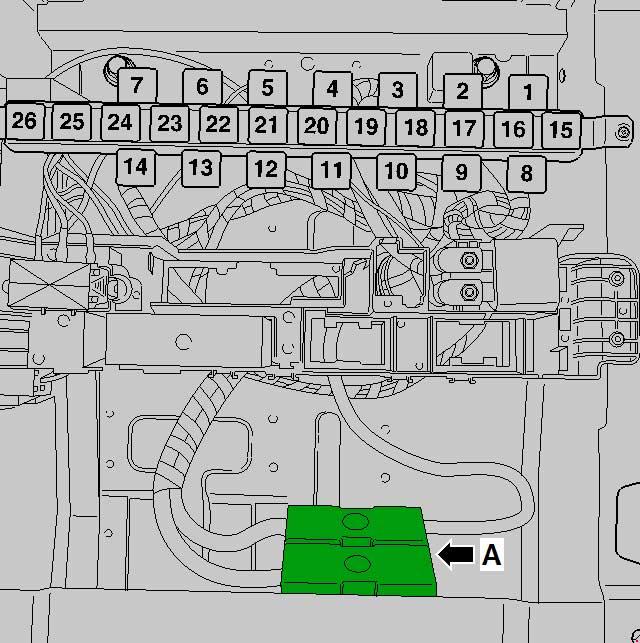

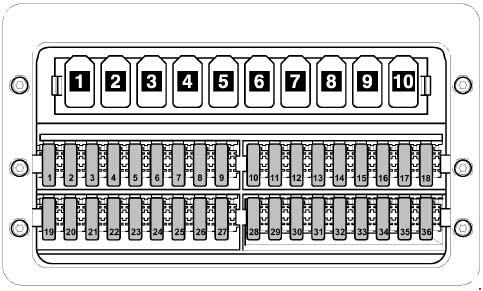

Bezpieczniki (SD) na uchwycie bezpieczników D, pod siedzeniem kierowcy, do maja 2011 r. (5)
| Numer | A | Funkcja |
| 1 | 5 | Zespół sterujący regulatorem okna w drzwiach kierowcy -E512- Podgrzewany przekaźnik tylnej szyby -J9- (przed czerwcem 2006) Przekaźnik 2 dla ogrzewanej tylnej szyby -J868- (od lipca 2006) |
| 2 | 30 | Silnik wycieraczki do drzwi lewego tylnego skrzydła drzwiowego -V92- Silnik wycieraczek do okien tylnych w prawych drzwiach skrzydła -V93- |
| 3 | 5 | Zegar wstępny wyboru -E111- Przełącznik pozycji neutralnej przekładni -F365- Wyświetlacz jednostki sterującej -J146- Sterownik elektroniki sterującej elektroniką telefonu komórkowego -J412- (do maja 2011 r.) Kamera cofania -R189- |
| 4 | 7.5 | Roboczy przełącznik regulacji prędkości obrotowej -E261- (od lipca 2006 r.) Wyłącznik ostrzegawczy WOM -F247- (od lipca 2006 r.) Przekaźnik do ogrzewanej tylnej szyby -J9- (do czerwca 2006 r.) Jednostka sterująca detektora przyczepy -J345- Jednostka kontroli tachografów -J621- (od lipca 2006 r.) |
| 5 | 5 / 10 | Dźwignia zmiany biegów -E313- Zautomatyzowana ręczna jednostka sterująca skrzynią biegów -J514- |
| 6 | 5 | Jednostka sterująca regulacją akumulatora -J840- (do maja 2013 r.) Element grzejny do odpowietrznika skrzyni korbowej -N79- |
| 7 | 10 | Podgrzewacz filtru paliwa -Z57- |
| 8 | 5 / 10 | Przycisk mechanizmu przechyłu -E223- Przekaźnik do konstrukcji specjalnych, zacisk 15 -J821- 6-stykowe złącze -T6ah- (od maja 2007) 7-stykowe złącze -T7f- (punkt sprzężenia podnośnika ogonowego) |
| 9 | 15 | Przełącznik wentylatora dachowego do wentylacji przestrzeni ładunkowej -E534- Przekaźnik systemu syreny -J408- |
| 10 | 25 | Interfejs do użytku zewnętrznego |
| 11 | 15 | Przekaźnik do konstrukcji specjalnych, zacisk 15 -J821- |
| 12 | 10 | Przekaźnik do konstrukcji specjalnych, zacisk 61 -J822- |
| 13 | 30 / 10 | Jednostka sterująca dmuchawy parownika -J349- (od maja 2007 r. do maja 2011 r.) Przekaźnik skrętu dla sygnałów skrętu montowanych na dachu -J436- (do maja 2007) |
| 14 | 20 | Jednostka sterująca detektora przyczepy -J345- (przed sierpniem 2006 r.) 9-stykowe złącze -T9b- (Wstępna konfiguracja dla przyczepy od września 2006) Gniazdo przyczepy -U10- (od września 2006) |
| 15 | 25 | Jednostka sterująca detektora przyczepy -J345- |
| 16 | 7.5 | Jednostka kontroli pomocy parkowania -J446- Jednostka sterująca systemu monitorowania ciśnienia w oponach -J502- |
| 17 | 25 | Jednostka sterująca dla programowalnych funkcji specjalnych -J820- |
| 18 | 25 | Jednostka sterująca dla programowalnych funkcji specjalnych -J820- |
| 19 | 5 / 25 | Elektroniczna jednostka sterująca elektroniki dachowej -J528- |
| 20 | 7.5 / 10 | Przekaźnik obiegu ciągłego chłodziwa -J151- Przekaźnik światła wejściowego i nożnego -J348- (od maja 2009 r.) |
| 21 | 15 / 30 | Podgrzewany przekaźnik tylnej szyby -J9- |
| 22 | 15 | Podgrzewany przekaźnik tylnej szyby -J9- (przed czerwcem 2006) Przekaźnik 2 do ogrzewanej tylnej szyby -J868- |
| 23 | 10 / 15 | Przełącznik oświetlenia obszaru obciążenia -E481- (po listopadzie 2008) Gniazdo 12 V 2 -U18- |
| 24 | 15 | Gniazdo 12 V 4 -U20- |
| 25 | 15 | Gniazdo 12 V 3 -U19- |
| 26 | 25 | Pomocniczy moduł sterujący nagrzewnicą -J364- |
| 27 | 20 / 25 | Pomocniczy moduł sterujący nagrzewnicą -J364- Moduł sterujący 2 do dodatkowego ogrzewania -J824- |
| 28 | 30 / 40 | Jednostka sterująca dmuchawy parownika -J349- (przed kwietniem 2007 r.) Przekaźnik pompy hydraulicznej przekładni -J510- (od maja 2007) |
| 29 | 15 | Zautomatyzowana ręczna jednostka sterująca skrzynią biegów -J514- |
| 30 | 40 | Przekaźnik pompy hydraulicznej przekładni -J510- (przed kwietniem 2007 r.) Jednostka sterująca regulacją akumulatora -J840- |
| 31 | 30 / 15 | Tylna dmuchawa powietrza zewnętrznego -J391- Sterownik lewych drzwi przesuwnych -J558- Tylna dmuchawa świeżego powietrza -V80- |
| 32 | 5 | Jednostka kontroli akumulatorów -J367- |
| 33 | 15 | Sterownik prawych drzwi przesuwnych -J731- |
| 34 | 15 | Jednostka sterująca dla grzejników redukcyjno-grzałkowych -J891- (od kwietnia 2009 r.) |
| 35 | 15 / 3 | Jednostka sterująca dla grzejników redukcyjno-grzałkowych -J891- (od kwietnia 2009 r.) |
| 36 | – | Nieużywane |

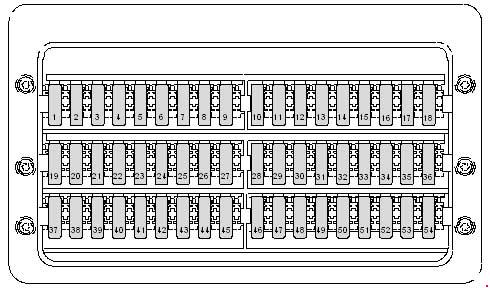

Bezpieczniki (SD) na uchwycie bezpieczników D, pod siedzeniem kierowcy, po maju 2011 r. (5)
| Numer | A | Funkcja |
| 1 | 5 | Zespół sterujący regulatorem okna w drzwiach kierowcy -E512- Podgrzewany przekaźnik tylnej szyby 2 -J868- |
| 2 | 30 | Silnik wycieraczki do drzwi lewego tylnego skrzydła drzwiowego -V92- Silnik wycieraczek do okien tylnych w prawych drzwiach skrzydła -V93- |
| 3 | 5 | Zegar wstępny wyboru -E111- Przełącznik pozycji neutralnej przekładni -F365- Wyświetlacz -J145- Kamera cofania -R189- |
| 4 | 7.5 | Roboczy przełącznik regulacji prędkości obrotowej -E261- Wyłącznik ostrzegawczy WOM -F247- Jednostka sterująca detektora przyczepy -J345- Jednostka sterująca tachografem -J621- |
| 5 | 5 / 10 | Dźwignia zmiany biegów -E313- Zautomatyzowana ręczna jednostka sterująca skrzynią biegów -J514- Wyłącznik stykowy maski -F266- (od listopada 2011) |
| 6 | 5 / 10 | Element grzejny do odpowietrznika skrzyni korbowej -N79- Jednostka sterująca regulacją akumulatora -J840- (od maja 2011 do maja 2013) |
| 7 | 10 | Podgrzewacz filtra paliwa -Z57- |
| 8 | 5 / 10 | Przycisk mechanizmu przechyłu -E223- Jednostka kontroli pomocy parkowania -J446- (po maju 2013 r.) Przekaźnik do konstrukcji specjalnych, terminal 15 -J821- (do listopada 2011) 6-stykowe złącze -T6ah- 7-stykowe złącze -T7f- (punkt sprzężenia podnośnika ogonowego) |
| 9 | 15 | Przełącznik wentylatora dachowego do wentylacji przestrzeni ładunkowej -E534- (przed listopadem 2011) Przekaźnik systemu syreny -J408- (przed listopadem 2011) nieużywane (od listopada 2011 r.) |
| 10 | 25 | -Interfejs do użytku zewnętrznego– |
| 11 | 15 | Przekaźnik do konstrukcji specjalnych, zacisk 15 -J821- |
| 12 | 10 | Przekaźnik do konstrukcji specjalnych, zacisk 61 -J822- |
| 13 | – | Nieużywane |
| 14 | 20 | 9-stykowe złącze -T9b- (Wstępna konfiguracja do podłączenia przyczepy) Gniazdo przyczepy -U10- |
| 15 | 25 | Jednostka sterująca detektora przyczepy -J345- |
| 16 | 7.5 | Jednostka kontroli pomocy parkowania -J446- Jednostka sterująca systemu monitorowania ciśnienia w oponach -J502- |
| 17 | 25 | Jednostka sterująca dla programowalnych funkcji specjalnych -J820- |
| 18 | 25 | Jednostka sterująca dla programowalnych funkcji specjalnych -J820- |
| 19 | 5 / 25 | Elektroniczna jednostka sterująca elektroniki dachowej -J528- |
| 20 | 7.5 / 10 | Przekaźnik obiegu ciągłego chłodziwa -J151- Przekaźnik światła wejściowego i nożnego -J348- |
| 21 | 30 | Podgrzewany przekaźnik tylnej szyby -J9- |
| 22 | 15 | Podgrzewany przekaźnik tylnej szyby 2 -J868- |
| 23 | 10 / 15 | Przełącznik oświetlenia obszaru obciążenia -E481- Gniazdo 12 V 2 -U18- |
| 24 | 15 | Gniazdo 12 V 4 -U20- |
| 25 | 15 | Gniazdo 12 V 3 -U19- |
| 26 | 25 | Pomocniczy moduł sterujący nagrzewnicą -J364- |
| 27 | 20 / 25 | Pomocniczy moduł sterujący nagrzewnicą -J364- Moduł sterujący 2 do dodatkowego ogrzewania -J824- |
| 28 | 40 / 30 | Przekaźnik pompy hydraulicznej przekładni -J510- Przekaźnik rozrusznika 1 -J906- |
| 29 | 15 | Zautomatyzowana ręczna jednostka sterująca skrzynią biegów -J514- |
| 30 | 5 | Jednostka sterująca regulacją akumulatora -J840- |
| 31 | 30 / 15 | Sterownik lewych drzwi przesuwnych -J558- (od maja 2012) Tylna dmuchawa powietrza zewnętrznego -J391- Tylna dmuchawa świeżego powietrza -V80- |
| 32 | 5 | Jednostka kontroli akumulatorów -J367- |
| 33 | 15/30/7,5 | Nieużywane Sterownik prawych drzwi przesuwnych -J731- (od maja 2012) Przekaźnik blokady 1 na skrzynkę transferową -J1010- (od stycznia 2012 r.) Przekaźnik blokady 2 na skrzynkę transferową -J1011- (od stycznia 2012 r.) Przekaźnik blokady 3 na skrzynkę transferową -J1012- (od stycznia 2012 r.) Sprężarka powietrza sprężonego -V534 – (od stycznia 2012 r.) |
| 34 | 15 / 7.5 | Jednostka sterująca nagrzewnicą redukcyjną -J891- Blokada mechanizmu różnicowego skrzynki transferowej -F99- (od stycznia 2012) Wyłącznik różnicowy mechanizmu napędowego tylnej osi -F100- (od stycznia 2012) Wyłącznik blokady mechanizmu różnicowego przedniej osi -F101- (od stycznia 2012 r.) |
| 35 | 15 / 3 | Jednostka sterująca nagrzewnicą redukcyjną -J891- Jednostka sterująca zabezpieczenia sprężonego powietrza -J1013- (od stycznia 2012 r.) |
| 36 | 5 | Nieużywane (do stycznia 2012 r.) Wyłącznik ciśnieniowy sprężonego powietrza -F503- (od stycznia 2012 r.) |
| 37 | – | Nieużywane |
| 38 | – | Nieużywane |
| 39 | 7.5 / 15 | Przełącznik wentylatora dachowego do wentylacji przestrzeni ładunkowej -E534- (po listopadzie 2011) Przekaźnik systemu syreny -J408- (od listopada 2011) |
| 40 | – | Nieużywane |
| 41 | – | Nieużywane |
| 42 | 30 | Jednostka sterująca dmuchawy parownika -J349- |
| 43 | – | Nieużywane |
| 44 | – | Nieużywane |
| 45 | – | Nieużywane |
| 46 | – | Nieużywane |
| 47 | – | Nieużywane |
| 48 | – | Nieużywane |
| 49 | – | Nieużywane |
| 50 | – | Nieużywane |
| 51 | – | Nieużywane |
| 52 | – | Nieużywane |
| 53 | – | Nieużywane |
| 54 | – | Nieużywane |
| 55 | – | Nieużywane |
| 56 | – | Nieużywane |
