Mercedes-Benz Sprinter W906 to druga generacja Sprintera, wprowadzona w 2006 r. i zastąpiona trzecią generacją w 2018 r. W zależności od wersji nadwozia, silnika i wyposażenia samochód ma główny blok bezpieczników, kilka sekcji F55 pod lewym przednim fotelem oraz bezpieczniki dużej mocy.
Najczęściej szukane bezpieczniki Sprinter W906
| Obwód | Pozycja | Amperaż |
|---|---|---|
| Przednia zapalniczka / gniazdo zasilania | F13 | 15 A |
| Wycieraczki przedniej szyby | F5 | 30 A |
| Pompa paliwa | F6 / F55/4-13 | zależnie od silnika i wersji |
| Gniazdo 12 V w konsoli środkowej | F25 | 25 A |
| Gniazda 12 V z tyłu / przestrzeń ładunkowa | F55/5-23 i F55/5-25 | 15 A |
| Gniazdo 12 V pod fotelem kierowcy | F55/5-24 | 15 A |
Sprinter W906 jest konstrukcyjnie spokrewniony z Volkswagenem Crafterem I, ale przy przypisaniach bezpieczników trzeba korzystać z tabel właściwych dla konkretnej marki, silnika i wyposażenia.

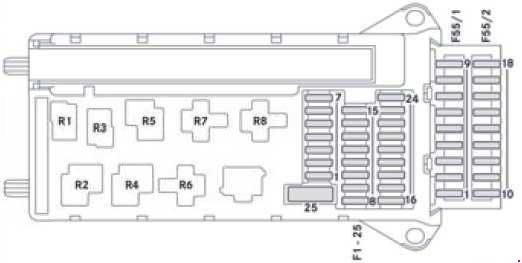

Główna skrzynka bezpieczników i przekaźników
| Numer | Funkcja | A |
| 1 | Klakson | 15 |
| 2 | ESTL (elektryczna blokada układu kierowniczego) | 25 |
| 3 | Zacisk 30 Z, pojazdy z silnikiem benzynowym/zamkiem zapłonu/zespołem instrumentów | 10 |
| 4 | Przełącznik światła na konsoli środkowej | 5 |
| 5 | Wycieraczki szyby przedniej | 30 |
| 6 | Pompa paliwa Zacisk 87 (5)1 |
15 10 |
| 7 | MRM (moduł rury płaszcza) | 5 |
| 8 | Zacisk 87 (2) | 20 |
| 9 | Zacisk 87 (1) Zacisk 87 (3), pojazdy z silnikiem benzynowym Zacisk 87 (3), pojazdy z silnikiem wysokoprężnym |
25 20 25 |
| 10 | Zacisk 87 (4) | 10 |
| 11 | Zacisk 15 R pojazdu | 15 |
| 12 | Sterownik poduszką powietrzną | 10 |
| 13 | Gniazdo zasilania zapalniczki samochodowej/skrzynki na papierosy/radio/ nadwozie producenta tylnej klapy ładunkowej/PND (osobiste urządzenie nawigacyjne) | 15 |
| 14 | Przyłącze diagnostyczne/łącznik światła/zestaw instrumentów/odłączające urządzenie ostrzegające przed cofnięciem/ochrona przed kradzieżą z funkcją śledzenia pojazdu | 5 |
| 15 | Gama reflektorów konsolety grzewczej do wózków/komory czołowej | 5 |
| 16 | Zacisk 87 (1) Zacisk 87 (3)1 |
10 |
| 17 | Sterownik poduszką powietrzną | 10 |
| 18 | Zacisk 15 wyłącznika świateł pojazdu/hamulca | 7.5 |
| 19 | Oświetlenie wewnętrzne | 7.5 |
| 20 | Przełącznik okna zasilania drzwi wejściowych dla pasażerów / zacisk 30/2 SAM (moduł akwizycji i aktywacji sygnału) | 25 |
| 21 | Sterownik silnika | 5 |
| 22 | Układ hamulcowy (ABS) | 5 |
| 23 | Rozrusznik silnikowy Zacisk 87 (6)1 |
20 10 |
| 24 | Silnik wysokoprężny, elementy silnika/sterownik, pojazdy z silnikiem na gaz ziemny NGT2 | 10 |
| 25 | Gniazdo 12 V (konsola środkowa) do uszczelniania opon | 25 |
| Blok bezpieczników F55/1 | ||
| 1 | Sterownik drzwi kierowcy | 25 |
| 2 | Podłączenie diagnostyczne | 10 |
| 3 | Układ hamulcowy (zawory) | 25 |
| 4 | Układ hamulcowy (pompa tłoczna) | 40 |
| 5 | Zacisk 87 (2a) silnik M272, OM651 Zacisk 87 (2a) silnik OM642, OM6513 |
7.5 |
| 6 | Zacisk 87 (1a) silnik OM6426 Zacisk 87 (1a) silnik OM6516 Zacisk 87 (3a) silnik M272, M271, OM651 |
10 7.5 7.5 |
| 7 | System czyszczenia reflektorów | 30 |
| 8 | System alarmowy (ATA)/ syrena / sygnał dźwiękowy / syrena / sygnał dźwiękowy z syreną | 15 |
| 9 | Dodatkowy moduł sygnalizacji skręcenia | 10 |
| Blok bezpieczników F55/2 | ||
| 10 | Radio 1 DIN Radio 2 DIN |
15 20 |
| 11 | Telefon komórkowy/tachograf/dodatkowy rejestrator/dodatkowy uchwyt nawigacyjny6 | 7.5 |
| 12 | Ustawienie dmuchawy czołowej/dmuchawy pomocniczej do ogrzewania 1 | 30 |
| 13 | Pomocniczy system ogrzewania cyfrowy zegar sterujący/odbiornik radiowy/gniazdo podstawowe/DIN okablowanie podstawowe/FleetBoard/ochrona przed kradzieżą z możliwością śledzenia pojazdu. | 7.5 |
| 14 | Ogrzewanie foteli | 30 |
| 15 | Sterownik układu hamulcowego | 5 |
| 16 | Ogrzewanie, ogrzewanie tylnej komory/klimatyzacja przedniej komory | 10 |
| 17 | Oświetlenie dogodne Czujnik ruchu Lampa do czytania i do przewozu ładunków (pojazdy kurierskie) Oświetlenie przedziału ładunkowego |
10 7.5 10 7.5 |
| 18 | System klimatyzacji tylnego przedziału | 7.5 |
| Przekaźniki | ||
| R1 | Przekaźnik klaksonu | |
| R2 | Ustawienie wycieraczek szyby przedniej 1/2 przekaźnika | |
| R3 | Przekaźnik pompy paliwa Przekaźnik rozrusznika, zacisk 151 |
|
| R4 | Wycieraczki szyby przedniej włączone/wyłączone przekaźniki | |
| R5 | Przekaźnik rozrusznika, zacisk 50 | |
| R6 | Przekaźnik, zacisk 15 R (styk normalnie otwarty) | |
| R7 | Przekaźnik jednostki sterującej silnika, zacisk 87 | |
| R8 | Przekaźnik, zacisk 15 (wzmocniony przekaźnik) | |
| Numer | Funkcja | Amperaż [A] |
| 1 | Przekaźnik przedmuchiwania Pompa powietrza wtórnego do pojazdów z silnikiem benzynowym |
80 40 |
| 2 | System klimatyzacji wentylator chłodzący – kabina bez przegrody i bez systemu klimatyzacji tylnej komory Wentylator systemu klimatyzacji chłodzącej – kabina z przegrodą i wzmocniona bez tylnej komory systemu klimatyzacji Wentylator chłodzący systemu klimatyzacji – kabina/ Elektryczny wentylator wyciągowy Przekaźnik rozrusznika, zacisk 156 Przekaźnik rozruchowy nieobsługiwany6 |
60 40 40 25 25 |
| 3 | SAM (moduł akwizycji i aktywacji sygnałów)/SRB (moduł bezpieczników i przekaźników) | 80 |
| 4 | Bateria pomocnicza/spowalniacz pomocniczy System klimatyzacji tylnego przedziału |
150 80 |
| 5 | Zacisk 30 skrzynki bezpiecznikowe, SAM (moduł akwizycji i aktywacji sygnału)/SRB (moduł bezpieczników i przekaźników) Zacisk 30 wejście PTC (PTC (electric heater booster input) |
150 mostek |
| 6 | Punkt przyłączeniowy na podstawie fotela Skrzynka bezpieczników w podstawie fotela |
mostek mostek |
| 7 | System klimatyzacji tylnego przedziału Elektryczna nagrzewnica wspomagająca PTC |
80 150 |
| Numer | Funkcja | Amperaż [A] |
| 1 | Rezerwa | – |
| 2 | SAM (moduł akwizycji i aktywacji sygnałów)/SRB (moduł bezpieczników i przekaźników) | 80 |
| 3 | Rezerwa | – |
| 4 | Wejście akumulatora pomocniczego | 150 |
| 5 | Punkt przyłączeniowy na podstawie fotela Skrzynka bezpieczników wstępnych u podstawy fotela | mostek |
| 6 | SAM (moduł akwizycji i aktywacji sygnałów)/SRB (moduł bezpiecznikowy i przekaźnikowy), skrzynka bezpieczników 30 | 150 |
| 7 | Dodatkowe wejście akumulatora Przyłącze dla bezpiecznika gniazdowego w pojazdach z dodatkowym akumulatorem | mostek |
| 8 | Zwalniacz w połączeniu z przekaźnikiem odłączania akumulatora | 100 |
| 9 | Dodatkowy akumulator | 150 |
| 10 | Pompa hydrauliczna śnieżna Pompa hydrauliczna Załadunek tylnej klapy Wywrotka | 250 |
| Numer | Funkcja | Amperaż [A] |
| 11 | Zacisk 30 wejście akumulatora rozruchowego | mostek |
| 12 | Rezerwa | – |
| 13 | Elektryczna nagrzewnica wspomagająca (PTC) System klimatyzacji tylnego przedziału |
150 80 |
| 14 | System klimatyzacji wentylator chłodzący – kabina bez przegrody i bez systemu klimatyzacji tylnej komory Wentylator systemu klimatyzacji chłodzącej – kabina z przegrodą i wzmocniona bez tylnej komory systemu klimatyzacji Wentylator chłodzący systemu klimatyzacji – oznaczenie modelu pojazdu otwartego w kabinie Elektryczny wentylator ssący |
60 40 40 70 |
| 15 | Rezerwa | |
| 16 | Zwalniacz nie w połączeniu z przekaźnikiem odłączania akumulatora Przekaźnik odłączenia akumulatora |
100 150 |
| 17 | Rezerwa | – |
| 18 | Alternator | 300 |

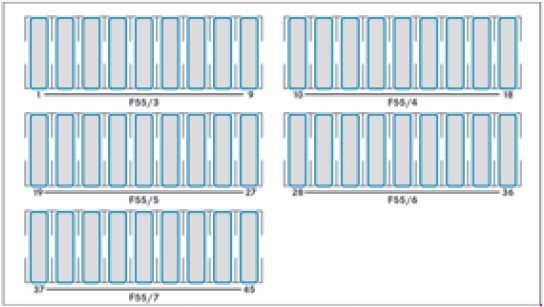

Skrzynka bezpieczników pod lewym przednim siedzeniem
| Numer | Funkcja | Amperaż [A] |
| Blok bezpieczników F55/3 | ||
| 1 | Ustawianie lusterka/ogrzewanie tylnej szyby | 5 |
| 2 | Wycieraczka tylnego okna | 30 |
| 3 | Ogrzewanie pomocnicze, cyfrowy wyłącznik czasowy / kamera cofania / neutralny przełącznik bramki, wspomaganie rozruchu i napęd na wszystkie koła / bieg silnika / gniazdo DIN okablowanie podstawowe (dach) / FleetBoard/ i zabezpieczenie przed kradzieżą z oświetleniem tylnej komory gąsienicowym / oświetleniem awaryjnym młotkowym | 5 |
| 4 | Tachograf/regulator prędkości roboczej ADR/ WOM/AG (sterownik przyczepy) | 7.5 |
| 5 | ECO Start/sterowanie EGS (elektroniczne sterowanie przekładnią) |
5 10 |
| 6 | Sterownik napędu na wszystkie koła Pomocnicza pompa olejowa |
5 10 |
| 7 | ESM (elektroniczny moduł selektora) | 10 |
| 8 | Załadunek pojazdu z klapą tylną/ wywrotki PARKTRONIC6 | 10 |
| 9 | Klimatyzacja tylnego przedziału, sprzęgło sprężarki, urządzenie ostrzegające przed cofaniem się silnika z odłączoną skrzynią biegów | 7.5 |
| Blok bezpieczników F55/4 | ||
| 10 | Zacisk 30, producent nadwozia/urządzenia | 25 |
| 11 | Zacisk 30, producent nadwozia/urządzenia | 15 |
| 12 | D+, producent nadwozia/sprzętu | 10 |
| 13 | Pompa paliwa FSCM (moduł sterowania czujnikiem paliwa) Przekaźnik pompy paliwa1 |
20 15 |
| 14 | Gniazdo zasilania przyczepy | 20 |
| 15 | Jednostka rozpoznawania przyczepy | 25 |
| 16 | Monitor ciśnienia w oponach PARKTRONIC7 | 7.5 |
| 17 | Programowalny moduł specjalny (PSM) | 25 |
| 18 | Programowalny moduł specjalny (PSM) | 25 |
| Blok bezpieczników F55/5 | ||
| 19 | Górny panel sterowania bez systemu ATA (Anti-Theft Alarm System) i bez czujnika deszczu Górny pulpit sterujący z systemem ATA (Anti-Theft Alarm System) Górny panel sterowania z czujnikiem deszczu |
5 25 25 |
| 20 | Lampa rejestracyjna (pojazdy kurierskie)/lampa perymetryczna3/oświetlenie identyfikacyjne3 | 7.5 |
| 21 | Zacisk 30, elektryka nadwozia (pojazdy kurierskie) Ogrzewanie tylnej szyby bez ATA (system Anti-Theft Alarm) Ogrzewanie tylnej szyby z systemem ATA (Anti-Theft Alarm System) |
15 30 15 |
| 22 | Ogrzewanie tylnej szyby 2 Gniazdo pojazdu (pojazdy kurierskie) |
15 20 |
| 23 | 12 V lewe gniazdo tylne, przestrzeń bagażowa/tylna System elektryczny: nadwozie inne niż MB |
15 10 |
| 24 | Gniazdo 12 V pod podstawą fotela kierowcy | 15 |
| 25 | 12 V prawe gniazdo tylne, przestrzeń bagażowa/tylna | 15 |
| 26 | Pomocnicze ogrzewanie ciepłej wody użytkowej | 25 |
| 27 | Elektryczna nagrzewnica wspomagająca (PTC) Pomocnicza nagrzewnica powietrza |
25 20 |
| Blok bezpieczników F55/6 | ||
| 28 | SRB przekaźnik rozruchowy (moduł bezpiecznikowy i przekaźnikowy)3-6 Rozrusznik do wspomagania zasilania elektrycznego z wykorzystaniem dodatkowego akumulatora | 25 |
| 29 | Zacisk 87 (7), system gazowy, pojazdy z silnikiem na gaz ziemny (NGT)2 Sterownik SCR8, pojazdy z oczyszczaniem spalin Zacisk 30, napęd na wszystkie koła, sterownik |
7.5 10 30 |
| 30 | Dodatkowy wentylator wymiennika ciepła Wzmacniacz hamulca |
15 30 |
| 31 | Dmuchawa grzewcza z tyłu komory grzewczej System wspomagania zamykania drzwi przesuwnych, lewe Drzwi przesuwne elektryczne, lewe |
30 15 30 |
| 32 | SCR8 zasilanie przekaźnikowe, pojazdy z oczyszczaniem spalin KEYLESS ENTRY |
5 10 |
| 33 | Elektryczne drzwi przesuwne, prawe System wspomagania zamykania drzwi przesuwnych, prawe Sterownik ENR (regulacja poziomu) Zawieszenie sprężonego powietrza |
30 15 30 30 |
| 34 | Nagrzewnica SCR8 3 zbiornik zasilania DEF (Diesel Exhaust Fluid), pojazdy z oczyszczaniem spalin, 6 cyl. diesel9,3 Nagrzewnica SCR8 1 DEF®, pojazdy z oczyszczaniem spalin z oleju napędowego10 |
15 20 |
| 35 | Podgrzewacz SCR8 2 wąż, pojazdy z oczyszczaniem spalin, 6 cyl. diesel9,3 Nagrzewnica SCR8 2 DEF, pojazdy z oczyszczaniem spalin z oleju napędowego10 |
15 25 |
| 36 | SCR8 grzałka 1 pompa zasilająca, pojazdy z oczyszczaniem spalin, 6 cyl. diesel9,3 Sterowanie nagrzewnicą SCR8 3 DEF, pojazdy z oczyszczaniem spalin z olejem napędowym10 |
10 15 |
| Blok bezpieczników F55/7 | ||
| 37 | ASSYFIKACJA PRZEDSTAWOWA KOLEKCJI/FCW (Ostrzeżenie przed kolizją do przodu) Asystent martwego pola/BSM (Monitor martwego pola) |
5 5 |
| 38 | Wielofunkcyjna kamera z asystentem wiązki Highbeam Z ostrzeżeniem przy opuszczaniu pasa ruchu |
10 10 |
| 39 | elektryka nadwozia (pojazdy kurierskie) System klimatyzacji tylnego przedziału Wentylator dachowy Syrena |
7.5 7.5 15 15 |
| 40 | Prąd ładowania akumulatora pomocniczego | 15 |
| 41 | SAM (moduł akwizycji i aktywacji sygnału) dodatkowe napięcie odniesienia akumulatora | 7.5 |
| 42 | System klimatyzacji tylnego przedziału | 30 |
| 43 | Elektryczne drzwi schodkowe/przesuwne, prawe | 10 |
| 44 | Elektryczne drzwi schodkowe/ślizgowe, lewe | 10 |
| 45 | Elektryczny krok, system sterowania i syrena / sygnał dźwiękowy | 5 |
Przekaźniki w podstawie fotela lewego przedniego fotela
| Numer | Przekaźniki | Funkcja |
| R1 | K6 | Przekaźnik rozrusznika, napęd prawy |
| R2 | K41 | Przekaźnik odciążający, zacisk 15 |
| R3 | K41/5 | Przekaźnik rozrusznika, zacisk 15 |
| R4 | K64 K110 |
Wtórny wtrysk powietrza/przekaźnik pompy powietrza wtórnego przekaźnik SCR8, pojazdy z oczyszczaniem spalin |
| R5 | K27 | Przekaźnik pompy paliwa |
| R6 | K23/1 | Przekaźnik dmuchawy, przód, ustawienie dmuchawy 1 |
| R7 | K41/2 | Przekaźnik odciążający, zacisk 15 R |
| R8 | K6/1 K6 |
Przekaźnik rozruchu, dodatkowy akumulator Przekaźnik rozrusznika, napęd lewy |
| R9 | K13/5 | Przekaźnik ogrzewania tylnej szyby 1 |
| R10 | K13/6 K51/15 |
Przekaźnik ogrzewania tylnej szyby 2 z ATA (Anti-Theft Alarm System) Przekaźnik pługa śnieżnego, reflektory świateł mijania, po lewej |
| R11 | K117/3 K51/16 |
Elektryczny przekaźnik krokowy 1, lewy Przekaźnik pługa śnieżnego, światła mijania, światła mijania, prawo |
| R12 | K117/4 K51/17 |
Elektryczny przekaźnik krokowy 2, lewy Przekaźnik pługa śnieżnego, reflektory świateł drogowych, po lewej |
| R13 | K41/3 K51/18 |
LPrzekaźnik nadmiarowy obciążenia, zacisk 15 (2) Przekaźnik pługa śnieżnego, reflektory świateł drogowych, prawe |
| R14 | K13/7 | Przekaźnik ogrzewania szyby przedniej 1 |
| R15 | K88 | Przekaźnik producenta korpusu, zacisk 15 |
| R16 | K88/1 | Przekaźnik producenta korpusu, zacisk 61 (D+) |
| R17 | K95 K93 | Podstawowy przekaźnik obciążenia tylnej ścianki przekaźnika Podstawowy przekaźnik obciążenia Oświetlenie przekaźnika Komfort |
| R18 | K2 | Przekaźnik systemu czyszczenia reflektorów |
| R19 | K51/10 | Sygnalizator akustyczny z przekaźnikiem syreny |
| R20 | K39/3 | ATA (system alarmowy antywłamaniowy) przekaźnik, tuba |
| R21 | K108 K116 K23/2 | Przekaźnik oświetlenia obwodowego/identyfikacyjnego Przekaźnik lampowy tablicy rejestracyjnej (pojazdy kurierskie) Przekaźnik dmuchawy, ogrzewanie pomocnicze gorącego powietrza, ustawienie dmuchawy 1 |
| R22 | K23/3 | Przekaźnik dmuchawy, ogrzewanie pomocnicze gorącym powietrzem, ustawienie dmuchawy 2 |
| R23 | K39/1 K124/1 |
Przekaźnik syreny Zacisk 61 (D+) przekaźnik, zabezpieczenie przed kradzieżą z możliwością śledzenia pojazdu |
| R24 | K117/1 | Elektryczny przekaźnik krokowy 1, prawy |
| R25 | K117/2 | Elektryczny przekaźnik krokowy 2, prawy |
| R26 | K121 K124 |
Odwrotne urządzenie ostrzegawcze wyłączone przekaźnikiem Zabezpieczenie przed kradzieżą z przekaźnikiem śledzenia pojazdu |
Inne przekaźniki
| Numer | Przekaźniki | Funkcja |
| – | K57 | Przekaźnik odłączenia akumulatora, pojazd z napędem lewym |
| – | K57/4 | Przekaźnik odłączenia akumulatora, pojazd z napędem prawym |
| – | K9 | Przekaźnik systemu klimatyzacji, wentylator pomocniczy (duo) |
| – | K9/2 | Przekaźnik systemu klimatyzacji, wentylator pomocniczy (mono) |
| – | K9/5 | Przekaźnik klimatyzacyjny tylnego przedziału, wentylator pomocniczy |
| – | K120 | Przekaźnik akumulatora pomocniczego |
Uwaga: W906 występuje w bardzo wielu konfiguracjach – furgon, autobus, podwozie, wersje z dodatkowym akumulatorem, ogrzewaniem, klimatyzacją tylną, PSM, SCR/AdBlue i wyposażeniem zabudowy. Przy pozycjach wariantowych pierwszeństwo ma karta konkretnego samochodu.
