Volkswagen Touareg I (7L, 2002-2005) ma znacznie bardziej rozbudowaną instalację elektryczną niż większość Volkswagenów z tego okresu. Główne bezpieczniki znajdują się po obu stronach deski rozdzielczej, dodatkowa skrzynka dużej mocy jest pod fotelem kierowcy, a kolejne bezpieczniki i przekaźniki mieszczą się w skrzynkach E-box. Volkswagen w programie serwisowym SSP 298 opisuje właśnie taki układ dla pierwszego Touarega 7L.
Poniższa rozpiska dotyczy samochodów z pierwszego okresu produkcji 2002-2005. Obsada skrzynki w komorze silnika zależy od jednostki napędowej, dlatego silniki benzynowe i wysokoprężne mają osobne tabele. Różnice występują również przy pneumatycznym zawieszeniu, blokadach mechanizmów różnicowych, ogrzewaniu postojowym, drugim akumulatorze, haku i wyposażeniu multimedialnym.
Najczęściej szukane bezpieczniki Touareg 7L 2002-2005
| Obwód | Pozycja | Wartość |
|---|---|---|
| Przednia zapalniczka | SB1 | 20 A |
| Tylna prawa zapalniczka / gniazdo 12 V | SB3 | 20 A |
| Dodatkowe gniazda 12 V | SB5 | 20 A |
| Wycieraczki przedniej szyby | SB8 | 30 A |
| Spryskiwacze reflektorów | SB18 | 20 A |
| Wycieraczka tylnej szyby | SB52 | 30 A |
| Radio / nawigacja | SC11 | 10 A |
| Wzmacniacz audio | SC12 | 30 A |
| Ogrzewanie tylnej szyby | SC18 | 30 A |
| Podgrzewane przednie fotele | SC22 | 30 A |
| ABS / ESP | SC6 i SC56 | 30 A i 40 A |
| Skrzynia rozdzielcza / blokada centralna | SC7, SC40, SC57 | 5 A, 10 A, 40 A |
| Sprężarka zawieszenia pneumatycznego | SD13 | 40 A |
| Pompa paliwa – benzyna | S13 / S14 | 15 A / 15 A |
| Świece żarowe – diesel | S3 / S4 zależnie od silnika | 60-80 A |
Ważne: oznaczenia SB i SC dotyczą odpowiednio lewego i prawego panelu deski, SD – skrzynki pod fotelem kierowcy, a S – skrzynki w komorze silnika. Wartość i funkcja pozycji silnikowych zależy od konkretnej jednostki.

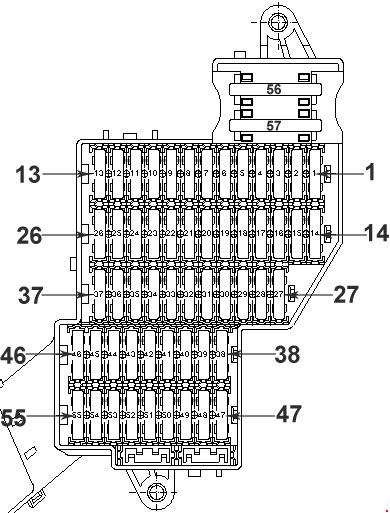

Lewy panel deski rozdzielczej – bezpieczniki SB1-SB57
Skrzynka znajduje się za boczną osłoną po lewej stronie deski. Obejmuje m.in. gniazda 12 V, wycieraczki, oświetlenie, KESSY, centralny zamek, blokady mechanizmów różnicowych i część układów komfortu.
| Numer |
Funkcja |
A |
| SB1 | Zapalniczka do papierosów | 20 |
| SB2 | Odbiornik zdalnego sterowania do pomocniczego podgrzewacza płynu chłodzącego, pompy obiegowej, płynu chłodzącego | 5 |
| SB3 | Gniazdo 12 V (tylne prawe), tylna zapalniczka | 20 |
| SB4 | Pomocnicza grzałka chłodziwa/uzupełniająca grzałka | 15 201) |
| SB5 | Gniazdo 12 V 2 (przednia konsola środkowa), gniazdo 12 V 3 (tylne) | 20 |
| SB6 | Jednostka sterująca procedurą udzielania zezwoleń na wjazd i wyjazd | 15 |
| SB7 | Jednostka sterująca wyboru anteny, połączenie diagnostyczne | 5 |
| SB8 | Silnik wycieraczek szyby przedniej | 30 |
| SB9 | Pokładowa jednostka sterująca zasilaniem/pompa spryskiwacza | 15 |
| SB10 | Regulator okna tylny lewy | 25 |
| SB11 | Drzwi tylne lewe Zamek centralny/sterownik, przód lewy | 15 |
| SB12 | Sterownik pokładowy, oświetlenie wewnętrzne | 20 |
| SB13 | Nie przypisane | – |
| SB14 | Okno regulatora z przodu z lewej strony | 25 |
| SB15 | Centralna jednostka sterująca systemu wygody, żarówki do prawego hamulca i światła tylne | 15 |
| SB16 | Pokładowa jednostka sterująca zasilaniem/klakson | 20 |
| SB17 | Wbudowany moduł sterujący zasilaniem/sygnał zwrotny, światło z lewej strony | 10 |
| SB18 | Pompa układu spryskiwacza reflektorów | 20 |
| SB19 | Wbudowany sterownik zasilania/światło przeciwmgielne | 15 |
| SB20 | Nie przypisane | – |
| SB21 | Pokładowa jednostka sterująca zasilaniem | 15 |
| SB22 | Sterownik blokady mechanizmu różnicowego osi | 30 |
| SB23 | Jednostka sterująca blokadą mechanizmu różnicowego osi, jednostka sterująca rozprzęganiem drążka zabezpieczającego przed wywróceniem | 10 |
| SB24 | Jednostka sterująca monitora ciśnienia w oponach | 5 |
| SB25 | Kolumna kierownicy i jednostka sterująca regulacją wysokości pasa | 15 |
| SB26 | Poduszka powietrzna, jednostka sterująca silnikiem, deska rozdzielcza, przełącznik główny/izolator akumulatora, przełącznik pedału hamulca (silnik 4.2 I) – przełącznik pedału sprzęgła (silnik 3.2 I. silnik 3.0 I), przekaźnik światła hamowania dla silnika ESP (silnik 4.2 I), miernik masy powietrza 1 i 2 (silnik 5.01), masomierz powietrza (silnik 2.5 I, silnik 3.0 I). | 5 |
| SB27 | Nie przypisane | – |
| SB28 | Nie przypisane | – |
| SB29 | Nie przypisane | – |
| SB30 | Nie przypisane | – |
| SB31 | Nie przypisane | – |
| SB32 | Nie przypisane | – |
| SB33 | Elektroniczna jednostka sterująca kolumny kierownicy, podgrzewacz koła kierownicy | 15 |
| SB34 | System alarmowy antywłamaniowy, regulatory ogrzewania przednich i tylnych siedzeń (do 10.2003), czujnik ultradźwiękowy antywłamaniowy, nadajnik pochylenia pojazdu | 5 |
| SB35 | Wbudowany moduł sterujący zasilaniem, lewa wiązka świateł mijania, belka główna | 15 |
| SB36 | Pokładowa jednostka sterująca zasilaniem | 10 |
| SB37 | Nie przypisane | – |
| SB38 | Wyłącznik świateł hamowania | 10 |
| SB39 | Przekaźnik systemu klimatyzacji, przekaźnik stykowy X, zacisk 15-stykowy przekaźnika zasilania, deska rozdzielcza, przekaźnik ogrzewania siedzenia (do 10.2003), ogrzewane okno tylne, przekaźnik trybu transportu | 5 |
| SB40 | Moduł sterujący w desce rozdzielczej | 5 |
| SB41 | Jednostka sterująca procedurą udzielania zezwoleń na wjazd i wyjazd | 15 |
| SB42 | Sterownik regulacji szyberdachu przesuwnego | 30 |
| SB43 | Nie przypisane | – |
| SB44 | Regulacja wzdłużna lewego fotela, regulacja pochylenia fotela (bez pamięci), regulacja długowieczności lewego fotela/sterowanie kolumną kierownicy | 30 |
| SB45 | Regulator wysokości lewego fotela, regulator lewego oparcia, regulator lewego i prawego tylnego podgrzewacza fotela | 30 |
| SB46 | Nie przypisane | – |
| SB47 | Sterownik blokady mechanizmu różnicowego osi | 10 |
| SB48 | Nie przypisane | – |
| SB49 | Sterownik servotronic, urządzenie sterujące rozprzęganiem prętów rolkowych | 5 |
| SB50 | Element podgrzewacza skrzyni korbowej, zawór wlotu powietrza wtórnego | 10 |
| SB51 | Czujnik jakości powietrza, przełącznik stykowy hamulca postojowego, połączenie diagnostyczne, przekaźnik trybu transportu | 5 |
| SB52 | Silnik wycieraczki tylnej szyby | 30 |
| SB53 | Podgrzewacz lusterek zewnętrznych, przełącznik oświetlenia, elektroniczna jednostka sterująca kolumny kierownicy | 5 |
| SB54 | Sterowanie zasięgiem reflektorów | 10 |
| SB55 | Przekaźnik systemu klimatyzacji, przekaźnik dmuchawy świeżym powietrzem dla drugiej prędkości | 15 |
| SB56 | Przekaźnik izolacji ogniw słonecznych, silnik do przedniej regulacji dmuchawy Bitron | 40 |
| SB57 | Silnik do tylnej regulacji dmuchawy Bitron | 40 |

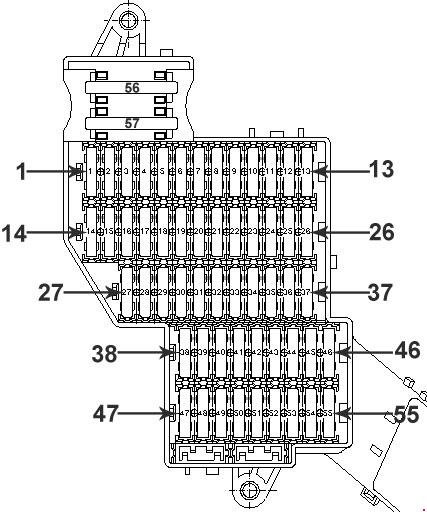

Prawy panel deski rozdzielczej – bezpieczniki SC1-SC57
Drugi panel znajduje się za boczną osłoną po stronie pasażera. Zabezpiecza m.in. ABS/ESP, radio i wzmacniacz, klimatyzację, ogrzewanie szyb i foteli, skrzynię rozdzielczą, zawieszenie oraz instalację przyczepy.
| Numer |
Funkcja |
A |
| SC1 | Gniazdo elektryczne do podłączenia przyczepy (Hella), jednostka sterująca detektora przyczepy (Westfalia) | 15 |
| SC2 | Jednostka sterująca pomocą parkowania | 5 |
| SC3 | Jednostka sterująca detektora przyczepy | 15 |
| SC4 | Telematyka, telefon | 5 |
| SC5 | Jednostka sterująca detektora przyczepy (Westfalia) | 15 |
| SC6 | ABS z jednostką sterującą EDL | 30 |
| SC7 | Jednostka sterująca skrzynki transferowej | 5 |
| SC8 | Wbudowana jednostka sterująca zasilaniem/uzupełniające światło drogowe | 20 |
| SC9 | Nie przypisane | – |
| SC10 | Tuner TV | 5 |
| SC11 | Radio, jednostka sterująca z wyświetlaczem dla radia i systemu nawigacji | 10 |
| SC12 | Wzmacniacz systemu nagłośnieniowego | 30 |
| SC13 | Nie przypisane | – |
| SC14 | Centralna jednostka sterująca systemu wygody, żarówki do lewego hamulca i światła tylne | 15 |
| SC15 | Tylny prawy regulator okna | 25 |
| SC16 | Oświetlenie przedziału bagażowego | 10 |
| SC17 | Wbudowany moduł sterujący zasilaniem, belka mijania prawego / belka główna | 15 |
| SC18 | Podgrzewany przekaźnik tylnej szyby | 30 |
| SC19 | Nie przypisane | – |
| SC20 | Nie przypisane | – |
| SC21 | Zwalnianie koła zapasowego | 10 |
| SC22 | Ogrzewana jednostka sterująca podgrzewanego fotela kierowcy podgrzewana jednostka sterująca przedniego fotela pasażera | 30 |
| SC23 | Sterownik klimatyczny | 10 |
| SC24 | Regulacja przedniego fotela pasażera za pomocą jednostki sterującej z pamięcią | 30 |
| SC25 | Tylna jednostka sterująca i wyświetlacz tylny Climatronic | 5 |
| SC26 | Nie przypisane | – |
| SC27 | Adaptacyjna jednostka sterująca zawieszeniem | 15 |
| SC28 | Nie przypisane | – |
| SC29 | Automatyczna jednostka sterująca skrzynią biegów | 10 |
| SC30 | Przekaźnik systemu blokady zasilania | 20 |
| SC31 | System wygodnej centralnej jednostki sterującej | 15 |
| SC32 | Jednostka sterująca drzwiami wejściowymi dla pasażerów, Sterownik tylnych drzwi prawych |
10 |
| SC33 | Indywidualizacja | 15 |
| SC34 | Okno regulatora przedniego z prawej strony | 25 |
| SC35 | Wbudowany sterownik zasilania/sygnał zwrotny, światło prawe | 10 |
| SC36 | Moduł dachowy, telefon, moduł kompasu (kontrola rozpoznawania pozycji pojazdu | 5 |
| SC37 | Nie przypisane | – |
| SC38 | Przycisk TCS i ESP ABS z jednostką sterującą EDL |
10 |
| SC39 | Podgrzewany przekaźnik szyby przedniej dla lewej strony, podgrzewany przekaźnik szyby przedniej dla prawej strony. | 5 |
| SC40 | Jednostka sterująca skrzynki transferowej | 10 |
| SC41 | Jednostka sterująca detektora przyczepy (Westfalia) | 10 |
| SC42 | Sterownik obsługi bramy garażowej, lampa ostrzegawcza otwieracza bramy garażowej | 5 |
| SC43 | Przełącznik świateł cofania | 5 |
| SC44 | Regulatory ogrzewania przednich i tylnych siedzeń (od 11.2003) | 5 |
| SC45 | Nie przypisane | 5 |
| SC46 | Nie przypisane | – |
| SC47 | Nie przypisane | – |
| SC48 | Adaptacyjna jednostka sterująca zawieszeniem | 10 |
| SC49 | Automatyczne lusterko wewnętrzne antyodblaskowe, telefon | 5 |
| SC50 | Przycisk rozprzęgania pręta zabezpieczający przed przewróceniem | 5 |
| SC51 | Automatyczna jednostka sterująca skrzynią biegów | 20 |
| SC52 | Przełącznik Tiptronic, blokada dźwigni zmiany biegów dla pozycji P elektromagnes, przełącznik wielofunkcyjny | 5 |
| SC53 | Podgrzewany przekaźnik szyby przedniej dla lewej strony | 30 |
| SC54 | Podgrzewany przekaźnik szyby przedniej dla prawej strony | 30 |
| SC55 | Nie przypisane | – |
| SC56 | ABS z jednostką sterującą EDL | 40 |
| SC57 | Jednostka sterująca skrzynki transferowej | 40 |

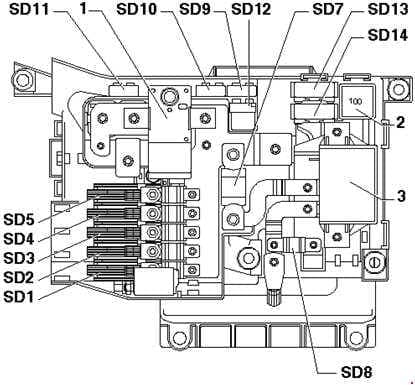

Skrzynka główna pod fotelem kierowcy – bezpieczniki SD i przekaźniki
Pod fotelem kierowcy znajduje się blok głównych zabezpieczeń wysokoprądowych oraz elementy zarządzania akumulatorami. W autach z drugim akumulatorem obsada tej części instalacji jest szczególnie istotna.
| Numer |
Funkcja |
A |
| SD1 | Lewa skrzynka bezpiecznikowa | 150 |
| SD2 | Prawa skrzynka bezpiecznikowa | 150 |
| SD3 | Prawa skrzynka bezpiecznikowa | 60 |
| SD4 | Skrzynka elektroniczna, lewy uchwyt bezpieczników | 60 |
| SD5 | Zacisk 15 przekaźnika | 60 |
| SD7 | Obwód równoległy akumulatora | 250 |
| SD8 | E-box | 150 |
| SD9 | Pokładowa jednostka sterująca zasilaniem | 5 |
| SD10 | Pokładowa jednostka sterująca zasilaniem | 10 |
| SD11 | Kabel startowy diagnostyczny | 5 |
| SD12 | Nie przypisane | – |
| SD13 | Silnik sprężarki z amortyzacją adaptacyjną | 40 |
| SD14 | Nie przypisane | – |
| Przekaźniki | ||
| 1 | Przełącznik główny/izolator akumulatora – E74 | |
| 2 | Zacisk 15 przekaźnika napięcia zasilania – J329 (100 lub 433, zależnie od wyposażenia) | |
| 3 | Drugi przekaźnik obwodu ładowania akumulatora – J713 | |

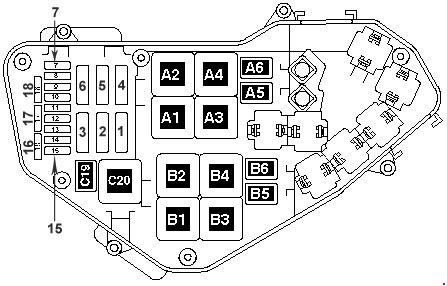

Komora silnika – bezpieczniki i przekaźniki silników benzynowych
Poniższy układ obejmuje m.in. jednostki 3.2 V6 i 4.2 V8. Bezpieczniki S13 i S14 odpowiadają za pompy paliwa, natomiast pozostałe pozycje zabezpieczają m.in. wentylatory, sterowanie silnikiem, zapłon i układ wtórnego powietrza.
| Numer | Funkcja | A |
| S1 | Wentylator 1 | 60 |
| S2 | Wentylator 2 | 30 |
| S3 | Silnik pompy powietrza wtórnego | 40 |
| S4 | 3,2 l: Nie przypisane 4,2 l: Silnik pompy powietrza wtórnego 2 |
40 |
| S5 | Nie przypisane | – |
| S6 | Nie przypisane | – |
| S7 | 3,2 l: Cewki zapłonowe do cylindrów 1-3, wtryskiwacze do cylindrów 1-3 4,2 l: Cewki zapłonowe z końcowym stopniem wyjściowym dla cylindrów 1-8 |
20 |
| S8 | 3,2 l: Cewki zapłonowe do cylindrów 4-6, wtryskiwacze do cylindrów 4-6 4,2 l: Cylindry wtryskiwaczy 1-8 |
20 |
| S9 | 3,2 l: Zespół sterujący silnika, zawór sterujący wałka rozrządu wlotowego, zawór sterujący wałka rozrządu wydechowego, zawór przełączający kolektora dolotowego 4,2 l: zespół sterujący silnika, zawór sterujący wałka rozrządu wlotowego 1, zawór sterujący wałka rozrządu wydechowego 2, zawór przełączający kolektora dolotowego, zawór przełączający kolektora dolotowego 2 |
30 |
| S10 | 3,2 l: Diagnostyka nieszczelności zbiornika, wysokociśnieniowy nadajnik wysokociśnieniowy do systemu klimatyzacji, zawór filtrujący z węglem aktywnym, zespół sterujący wentylatora chłodnicy, zespół sterujący wentylatora chłodnicy 2, przekaźnik hamulcowy. 4,2 l: Diagnostyka nieszczelności zbiornika, wysokociśnieniowy nadajnik wysokociśnieniowy do systemu klimatyzacji, zawór elektromagnetyczny systemu filtra z węglem aktywnym 1, zawór elektromagnetyczny systemu filtra z węglem aktywnym 2, zespół sterujący wentylatora chłodnicy, zespół sterujący wentylatora chłodnicy 2, zawór regulacyjny dla sprężarki klimatyzacji, zespół sterujący klimatyzacji, zespół sterujący poziomem oleju/nadajnik temperatury oleju. |
10 |
| S11 | 3,2 l: Nadajnik poziomu oleju/temperatury oleju, zawór regulacyjny dla sprężarki klimatyzacyjnej, jednostka sterująca klimatyzatora 4,2 l: Zawór wlotu powietrza wtórnego |
15 |
| S12 | 3,2 l: przekaźnik wtórnej pompy powietrza, przekaźnik pompy do rozruchu, dodatkowy przekaźnik pompy cieczy chłodzącej 4,2 l: Przekaźnik wtórnej pompy powietrza |
5 |
| S13 | Pompa paliwowa 2 | 15 |
| S14 | Pompa paliwowa 1 | 15 |
| S15 | 3,2 l: Motronic current supply relay land 2 4,2 l: Sterownik silnika, przekaźnik zasilania prądem silnika, przekaźnik pompy paliwa, przekaźnik elektrycznej pompy paliwa II |
10 |
| S16 | 3,2 l: Ciągła cyrkulacja chłodziwa, pompa próżniowa do hamulców 4,2 l: Przekaźnik hamulca, przekaźnik hamulca, pompa próżniowa do hamulców, przekaźnik obiegu czynnika chłodzącego, pompa płynu chłodzącego, pompa obiegowa (tylko modele z pomocniczym podgrzewaczem płynu chłodzącego) |
30 |
| S17 | 3,2 l: Sondy lambda przed katalizatorem 4,2 l: bank butli 1 sonda lambda przed katalizatorem, bank butli 2 sonda lambda 2 przed katalizatorem |
15 |
| S18 | 3,2 l: Sondy lambda po katalizatorze 4,2 l: sonda lambda po katalizatorze dla banku butli 1, sonda lambda 2 po katalizatorze dla banku butli 2 |
7.5 |
| Przekaźniki | ||
| A1 | 3,2 l: Motronic current relay 2 – J670 (53) 4,2 l: Nieprzypisane |
|
| A2 | Nie przypisane | |
| A3 | 3,2 l: Motronic current relay – J271 (167) 4,2 l: Motronic current relay – J271 (614) |
|
| A4 | Przekaźnik wtórnej pompy powietrza – J299 (100) | |
| A5 | Przekaźnik dla dodatkowej pompy cieczy chłodzącej – J496 (404) | |
| A6 | 3,2 l: Przekaźnik pompy paliwa – J17 (404) 4,2 l: elektryczna pompa paliwowa 2 przekaźnik – J49 (404) |
|
| B1 | Nie przypisane | |
| B2 | Nie przypisane | |
| B3 | Nie przypisane | |
| B4 | Nie przypisane | |
| B5 | Nie przypisane | |
| B6 | Przekaźnik hamulca – J569 (404), tylko modele z automatyczną skrzynią biegów | |
| C19 | 3,2 l: elektryczna pompa paliwowa 2 przekaźnik – J49 (404) 4,2 l: Przekaźnik pompy paliwa – J17 (404) |
|
| C20 | Zacisk 50 przekaźnika napięcia zasilania – J682 (433) | |
Komora silnika – bezpieczniki i przekaźniki silników Diesla
W dieslach 2.5 TDI, 3.0 TDI i 5.0 V10 TDI obsada różni się znacząco. Szczególnie duże wartości mają zabezpieczenia świec żarowych S3 i S4 oraz obwody sterowania jednostkami napędowymi.
| Numer |
Funkcja |
A |
| S1 | Wentylator 1 | 60 |
| S2 | Wentylator 2 | 30 |
| S3 | 5,0 l: Świece żarowe 1 2,5 l: Świeca żarowa 1-5 3,0 l: Świeca żarowa 1-6 |
60 801,2) |
| S4 | 5,0 l: Świece żarowe 2 2,5, 3,0 l: Nie przypisane |
60 801) |
| S5 | Nie przypisane | – |
| S6 | 5,0 l: Uruchomienie odpowiedniego wyposażenia, pompy paliwa, układu zapłonowego (tylko modele z drugim akumulatorem) 2,5, 3,0 l: Nie przypisane |
60 |
| S7 | 5,0 l: Chłodzenie paliwa, dodatkowa pompa chłodziwa 2,5 l: Nieprzypisane 3,0 l: zawór regulacji ciśnienia paliwa, zawór dozowania paliwa, pompa płynu chłodzącego |
10 |
| S8 | 5,0 l: Jednostka sterująca silnika 2 2,5, 3,0 l: Nie przypisane |
30 |
| S9 | 2,5, 5,0 l: Jednostka sterująca silnika 1 3,0 l: Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego |
30 |
| S10 | 5,0 l: czujnik ciśnienia w systemie klimatyzacji, zawór recyrkulacji spalin, przekaźnik pompy paliwowej, zespół sterujący wentylatora chłodnicy, zespół sterujący wentylatora chłodnicy 2 2,5 l: zawór recyrkulacji spalin, zawór elektromagnetyczny regulacji ciśnienia doładowania, element podgrzewacza karteru, nadmuchiwarka wysokociśnieniowa do systemu klimatyzacji, zawór regulacyjny do sprężarki klimatyzacji, przekaźnik pompy paliwowej, zespół sterujący wentylatora chłodnicy, zespół sterujący wentylatora chłodnicy 2, zespół sterujący klimatyzacją/klimatyzacją, przekaźnik cyrkulacji płynu chłodzącego, przekaźnik pompy chłodzącej paliwo, zawór przełączania klapy klapki kolektora dolotowego, zawór zmiany chłodnicy, zawór przełączania chłodnicy, recyrkulacji gazów spalinowych3) 3,0 l: automatyczna jednostka sterująca okresem żarzenia, zawór recyrkulacji spalin, zawór recyrkulacji spalin, zawór przełączania chłodnicy spalin, silnik klapy kolektora dolotowego, klapa kolektora dolotowego 2 silnik, moduł sterujący zaworem przepustnicy, jednostka sterująca turbodoładowania 1 jednostka sterująca, zawór regulacyjny sprężarki klimatyzacyjnej, dodatkowy przekaźnik pompy płynu chłodzącego, jednostka sterująca układu klimatyzacji, jednostka sterująca układu sterowania klimatyzacji, jednostka sterująca wentylatora kaloryfera, jednostka sterująca wentylatora chłodnicy 2, urządzenie nadmiarowe wysokociśnieniowego nadciśnieniowego nadciśnieniowego, zawór przełączania zaworu zaworu zaworu przełączającego kolektora dolotowego, przekaźnik pompy paliwa |
|
| S11 | 5,0 l: Termostat układu chłodzenia silnika sterowany mapą, zawór regulacyjny sprężarki klimatyzacji, regulator poziomu oleju/nadajnik temperatury oleju, silniki kontrolne turbosprężarki 1 i 2, silnik klap kolektora dolotowego 1 i 2 2,5, 3,0 l: Nadawca poziomu oleju i temperatury oleju |
15 |
| S12 | 5,0 l: przekaźniki świec żarowych 1 i 2, dodatkowa pompa płynu chłodzącego, chłodzenie paliwa, przełącznik pedału hamulca dla układu cruise control 2,5 l: Przekaźnik świecy żarowej, przekaźnik obiegu czynnika chłodzącego, przełącznik pedału hamulca 3,0 l: Wyłącznik pedału hamulca |
5 |
| S13 | 5,0 l: Pompa paliwowa 1 | 15 |
| S13 | 2,5 l: Pompa do zwiększania ciśnienia w układzie paliwowym, pompa paliwowa, przekaźnik do zwiększania ciśnienia w obwodzie zbiornika, pompa do chłodzenia paliwa 3,0 l: przekaźnik ciśnienia w obwodzie zbiornika, pompa paliwa, pompa paliwa, pompa paliwa, pompa obiegowa |
25 |
| S14 | Nie przypisane | – |
| S15 | 3,0, 5,0 l: Zacisk 30 przekaźnik napięcia zasilania 2,5 l: Nieprzypisane |
10 |
| S16 | 5,0 l: Przekaźnik obwodu równoległego akumulatora 2,5, 3,0 l: Nie przypisane |
10 |
| S17 | 5,0 l: sonda lambda diesel 1 i 2 2,5 l: Nieprzypisane 3,0 l: Sonda lambda |
20 |
| S18 | Nie przypisane | – |
| Przekaźniki | ||
| A1 | 5,0 l: Zacisk 30 przekaźnik napięcia zasilania – J317 (207) 2,5 l: Przekaźnik pompy paliwa – J17 (53) 3,0 l: Nie przypisane |
|
| A2 | 5,0 l: Zacisk 30 przekaźnik napięcia zasilania 2 – J689 (207) 2,5 l: Zacisk 30 przekaźnik napięcia zasilania – J317 (109) 3,0 l: Zacisk 30 przekaźnik napięcia zasilania – J317 (219) |
|
| A3 | 2,5, 5,0 l: Nie przypisane 3,0 l: Automatyczna jednostka sterująca okresem świecenia – J179 (639) |
|
| A4 | 5,0 l: Przekaźnik świecy żarowej – J52 (202) 2,5 l: Przekaźnik świecy żarowej – J52 (103) 3,0 l: Nie przypisane |
|
| A5 | Przekaźnik dla dodatkowej pompy cieczy chłodzącej – J496 (404) | |
| A6 | 2,5, 5,0 l: Przekaźnik pompy chłodzenia paliwa – J445 (404) 3,0 l: Nie przypisane |
|
| B1 | Nie przypisane | |
| B2 | 3,0, 5,0 l: przekaźnik pompy paliwa – J17 (53) 2,5 l: Nieprzypisane |
|
| B3 | 5,0 l: Świece żarowe przekaźnik 2 – J495 (202) 2,5, 3,0 l: Nie przypisane |
|
| B4 | 5,0 l: Przekaźnik napięcia zasilania zacisków 1 – J701 (100) 2,5, 3,0 l: Nie przypisane |
|
| B5 | Nie przypisane | |
| B6 | Nie przypisane | |
| C19 | Przekaźnik ciśnieniowy obwodu zbiornika – J715 (404) tylko z pomocniczą grzałką chłodziwa | |
| C20 | Zacisk 50 przekaźnika napięcia zasilania – J682 (433) | |

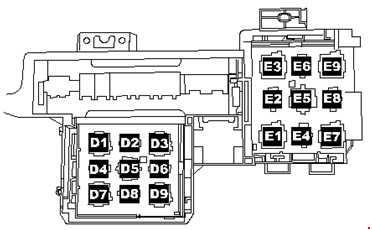

Przekaźniki E-box pod deską rozdzielczą
Ta sekcja obejmuje m.in. przekaźnik Servotronic, sprężarki zawieszenia pneumatycznego, klimatyzacji, ogrzewania tylnej szyby, pomp obiegowych i spryskiwaczy reflektorów.
| Numer |
Przekaźnik |
| D1 | Sterownik Servotronic – J236 (463) |
| D2 | Przekaźnik systemu blokady zasilania – J714 (404) |
| D3 | Adaptacyjny przekaźnik sprężarki zawieszenia – J403 (373) |
| D4 | Nie przypisane. |
| D5 | Przekaźnik systemu klimatyzacji – J32 (100) |
| D6 | Dmuchawa świeżego powietrza przekaźnik drugiej prędkości obrotowej – tylko modele J486 (404) z ręcznym układem klimatyzacji |
| D7 | Podgrzewany przekaźnik tylnej szyby – J9 (53) |
| D8 | Podgrzewany przekaźnik siedzenia – J83 (404), do 01.2003 |
| D9 | Przekaźnik wyłączania światła hamowania – J508 (444) |
| E1 | Przekaźnik izolacji ogniw słonecznych – J309 (79) |
| E2 | Przekaźnik zwalniający koło zapasowe – J732 (404) |
| E3 | Przekaźnik systemu klimatyzacji – J32 (53) |
| E4 | Przekaźnik pompy cyrkulacyjnej – J160 (404) |
| E5 | Uruchomić odpowiednie odbiorniki przekaźnik (432), tylko silnik wysokoprężny 5,0 l |
| E6 | Nie przypisane. |
| E7 | Przekaźnik systemu spryskiwaczy reflektorów – J39 (53) |
| E8 | Przekaźnik ciepła resztkowego – J708 (404), tylko modele z silnikami benzynowymi 3,2 l lub 4,2 l |
| E9 | Nie przypisane. |
W przypadku samochodów z późniejszego okresu produkcji sprawdź również Volkswagen Touareg 7L (2005-2010) – bezpieczniki, ponieważ po kolejnych zmianach wyposażenia i instalacji część przypisań różni się od wczesnego 7L.
Zdjęcie wyróżnione: Bull-Doser, Wikimedia Commons, domena publiczna.
