Volkswagen Touareg (2005-2010) – bezpieczniki schemat

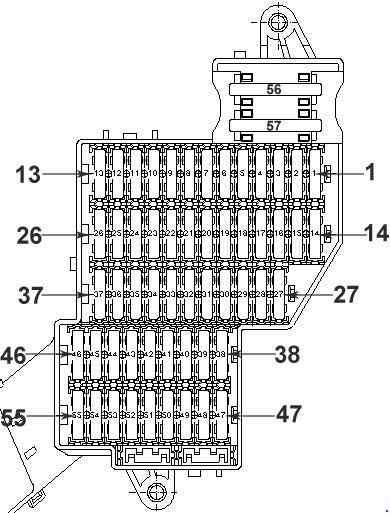

Przyporządkowanie bezpieczników w skrzynce bezpiecznikowej, lewy panel deski rozdzielczej

Numer
А
Funkcja
1 15
202+8)
U1 – Zapalniczka do papierosów
U9 – Tylna zapalniczka
2 58,1+7)
152+7)
J160 – Przekaźnik pompy cyrkulacyjnej2)
J708 – Pozostały przekaźnik ciepła2)
R149 – Odbiornik zdalnego sterowania do dodatkowej grzałki chłodziwa2)
U18 – gniazdo 12 V 21)
U20 – gniazdo 12 V 41)
3 15
202)
Gniazdo U5 – 12 V
Gniazdo U19 – 12 V 3
4 20 J162 – Jednostka sterująca ogrzewaniem
5 20 U18 – gniazdo 12 V 22)
U19 – gniazdo 12 V 42)
J807 – Przekaźnik do gniazdek elektrycznych
6 15 J518 – Jednostka kontroli wjazdów i wyjazdów służbowych
J708 – Pozostały przekaźnik ciepła
7 5 T16b – Połączenie diagnostyczne
J515 – Jednostka sterująca selekcją anten
G397 – Czujnik deszczu i światła
8 25
307)
V – Silnik wycieraczek szyby przedniej
9 15 J519 – Pokładowy zespół sterujący zasilaniem (pompa wycieraczek szyby przedniej)
10 25
307)
J388 – Sterownik drzwi tylnych lewych (regulator okna)
11 15 J386 – Sterownik drzwi kierowcy (centralny zamek)
J388 – Sterownik drzwi tylnych lewych (centralny zamek)
12 10 J519 – Pokładowa jednostka sterująca zasilaniem (światło wewnętrzne)
13 Nie przypisane.
14 25
307)
J386 – Sterownik drzwi kierowcy (regulator okna)
15 15 J393 – Centralna jednostka sterująca systemu wygody (prawy zespół świateł tylnych)
16 20 J519 – Pokładowy sterownik zasilania (fanfara)
17 30 J519 – Pokładowy sterownik zasilania (światło lewe)
18 20
257)
J39 – Przekaźnik systemu spryskiwaczy reflektorów
19 Nie przypisane.
20 30 J519 – Pokładowa jednostka sterująca zasilaniem (akumulator 1)
21 Nie przypisane.
22 30 J647 – blokada mechanizmu różnicowego osi
J605 – Sterownik tylnej pokrywy
23 10 J647 – blokada mechanizmu różnicowego osi
24 5 J502 – Jednostka sterująca monitora ciśnienia w oponach
25 15 J352 – kolumna kierownicy i zespół regulacji wysokości pasa
26 10 F36 – Przełącznik pedału sprzęgła
J…. – Jednostki sterujące silnikiem
J234 – Jednostka sterująca poduszką powietrzną
J285 – Jednostka sterująca w desce rozdzielczej
J519 – Pokładowa jednostka sterująca zasilaniem
K145 – Światło ostrzegawcze wyłączone z poduszki powietrznej po stronie pasażera
N378 – magnes bezwładności pasów bezpieczeństwa w kołowrotku
N379 – Przedni fotel pasażera po stronie pasażera bezwładnościowy magnes bębnowy
27 5 E183 – Wewnętrzny wyłącznik monitorujący
W11 – Tylne światło do czytania z lewej strony
W12 – Tylne światło do czytania po prawej stronie
W14 – Przednie podświetlane lusterko samochodowe po stronie pasażera
W20 – Podświetlane lusterko samochodowe po stronie kierowcy
W51 – Oświetlenie tylnej pokrywy
28 Nie przypisane.
29 Nie przypisane.
30 Nie przypisane.
31 Nie przypisane.
32 Nie przypisane.
33 15 J527 – Elektroniczna jednostka sterująca kolumną kierownicy
34 5 G273 – Wewnętrzny czujnik monitorujący
G384 – Nadajnik pochylenia pojazdu
J285 – Jednostka sterująca w desce rozdzielczej2)
35 30 J519 – Pokładowa jednostka sterująca zasilaniem
36 30 E470 – Jednostka sterująca regulacją fotela kierowcy
37 Nie przypisane.
38 Nie przypisane.
39 5A J9 – Podgrzewany przekaźnik tylnej szyby
J32 – Przekaźnik systemu klimatyzacji
J329 – Zacisk 15 – Przekaźnik napięcia zasilania
J755 – Przekaźnik trybu transportu
J807 – Przekaźnik do gniazdek elektrycznych1)
40 5 J285 – Jednostka sterująca w desce rozdzielczej
41 15 J518 – Jednostka kontroli wjazdów i wyjazdów
42 30 J245 – Sterownik regulacji szyberdachu przesuwnego
43 Nie przypisane.
44 30 E470 – Jednostka sterująca regulacją fotela kierowcy
J136 – Sterownik regulacji siedzenia i kolumny kierownicy z pamięcią
J810 – Jednostka sterująca regulacją siedzenia kierowcy
45 25 J786 – Podgrzewane tylne siedzenia
46 Nie przypisane.
47 10 J647 – blokada mechanizmu różnicowego osi
48 5 J769 – Jednostka sterująca wspomagająca zmianę pasa ruchu
J770 – Jednostka sterująca wspomagająca zmianę pasa ruchu 2
49 5 J236 – Servotronic control unit
50 10 G266 – Nadajnik poziomu oleju i temperatury oleju
N79 – element podgrzewacza skrzyni korbowej4)
51 5 T16b – Połączenie diagnostyczne
F321 – Wyłącznik styku hamulca postojowego
G238 – Czujnik jakości powietrza
G550 – Czujnik automatycznej regulacji odległości
J755 – Przekaźnik trybu transportu
52 30
157)
V12 – Silnik wycieraczki tylnej szyby
53 5 E1 – Wyłącznik światła
J527 – Elektroniczna jednostka sterująca kolumną kierownicy
J393 – Centralna jednostka sterująca systemu wygody
54 10 E102 – Regulator zakresu regulacji reflektorów5)
J667 – Moduł wyjściowy mocy dla lewego reflektora6)
V48 – Silnik sterujący zakresem lewego reflektora5)
V49 – silnik sterujący zakresem prawego światła głównego5)
55 15 J486 – Przekaźnik dmuchawy świeżego powietrza dla drugiej prędkości obrotowej
56 40 J32 – Przekaźnik systemu klimatyzacji
J309 – Przekaźnik izolacyjny z ogniwami słonecznymi
J486 – Przekaźnik dmuchawy świeżego powietrza, druga prędkość obrotowa
SB55 – Bezpiecznik 55 na uchwycie bezpiecznika B
V305 – Silnik do przedniej regulacji dmuchawy Bitron
57 40 V306 – Silnik do tylnej regulacji dmuchawy Bitron8)
J403 – przekaźnik adaptacyjnej sprężarki zawieszenia7)

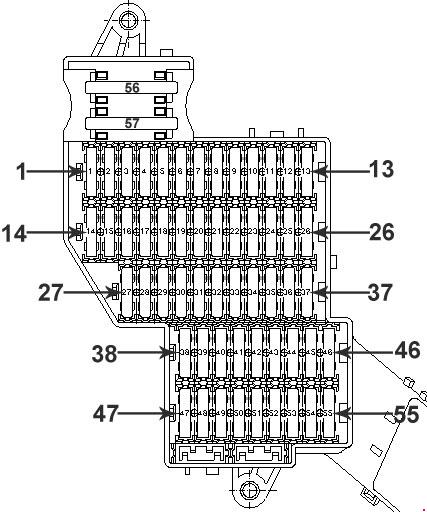

Przyporządkowanie bezpieczników w skrzynce bezpiecznikowej, prawy panel deski rozdzielczej

Numer
А
Funkcja
1 15
202)
J345 – Jednostka sterująca detektora przyczepy
2 5 J446 – Jednostka kontroli pomocy parkowania
3 15 J345 – Jednostka sterująca detektora przyczepy
4 5 J412 – Elektroniczna jednostka sterująca elektroniką obsługi telefonu komórkowego
5 15
252)
J345 – Jednostka sterująca detektora przyczepy
6 30 J104 – Jednostka sterująca ABS
7 5 J646 – Jednostka sterująca skrzynki transferowej
8 30 J519 – Pokładowy sterownik zasilania (prawe światło)
9 10 Indywidualna identyfikacja
R190 – cyfrowy tuner radiowy satelitarny1)
10 5 J772 – Zespół sterujący systemu kamer cofania
R78 – Tuner telewizyjny
11 20 J503 – Jednostka sterująca z wyświetlaczem do systemu radiowego i nawigacyjnego
R – Radio
R – Przygotowanie systemu radiowego i nawigacyjnego z telewizją (modele dla Japonii)
12 30 R12 – Wzmacniacz
13 Nie przypisane
14 15 J393 – Centralna jednostka sterująca systemu wygody
15 25
303)
J389 – Sterownik tylnych drzwi prawych (regulator okna)
16 10
53)
W3 – Oświetlenie przedziału bagażowego
17 Nie przypisane
18 30 J9 – Ogrzewany przekaźnik tylnej szyby
19 Nie przypisane
20 30 U13 – Przetwornica AC/DC z gniazdem 12 V – 230 V
U27 – przetwornica AC/DC z gniazdem 12 V – 115 V1)
21 10 F266 – Wyłącznik stykowy maski silnika
22 25 J774 – Podgrzewane przednie siedzenia
23 10 J255 – Sterownik klimatyczny
24 30 E471 – Zespół sterujący regulacji przedniego fotela pasażera
J521 – Regulacja przedniego fotela pasażera za pomocą jednostki sterującej z pamięcią
25 5 E265 – Tylna jednostka sterująca i wyświetlacz
J301 – Jednostka sterująca systemu klimatyzacji
26 Nie przypisane
27 15 J197 – Adaptacyjna jednostka sterująca zawieszeniem
28 Nie przypisane
29 10
53)
J217 – Automatyczna jednostka sterująca przekładnią
30 20 J714 – Przekaźnik systemu blokady zasilania
31 15 J393 – Centralna jednostka sterująca systemu wygody
32 10 J387 – Jednostka sterująca drzwiami wejściowymi dla pasażerów (centralny zamek)
J389 – Sterownik tylnych drzwi prawych (centralny zamek)
33 15 Indywidualizacja
34 25
303)
J387 – Urządzenie sterujące drzwiami bocznymi dla pasażerów (regulator okna)
35 30 E471 – Zespół sterujący regulacji przedniego fotela pasażera
36 5 J603 – Jednostka sterująca rozpoznawania położenia pojazdu
J702 – Wyświetlacz dachowy
37 Nie przypisane
38 10 J104 – Jednostka sterująca ABS
39 5 J410 – Podgrzewany przekaźnik szyby przedniej dla lewej strony
J411 – Podgrzewany przekaźnik szyby przedniej dla prawej strony
J745 – Jednostka sterująca zakresu świateł zakrętowych i reflektorów
Indywidualizacja
40 10 J646 – Jednostka sterująca skrzynki transferowej
41 10 J345 – Jednostka sterująca detektora przyczepy
42 5 E284 – Jednostka obsługi bramy garażowej
J530 – Jednostka sterująca obsługą bramy garażowej
43 5 F41 – Przełącznik cofania
44 5 E94 – Regulator ogrzewanego fotela kierowcy
E95 – Ogrzewany regulator przedniego siedzenia pasażera
E128 – Ogrzewany przełącznik tylnego lewego siedzenia z regulatorem
E129 – Ogrzewany przełącznik prawego tylnego siedzenia z regulatorem
E281 – Jednostka sterująca do regulacji wysokości zawieszenia
Z20 – Lewy element podgrzewający spryskiwacza strumieniowego
Z21 – Element grzejny prawego strumienia spryskiwacza
45 Nie przypisane
46 Nie przypisane
47 10 J668 – Moduł wyjściowy mocy dla prawego reflektora
48 10 J197 – Adaptacyjna jednostka sterująca zawieszeniem
49 5 Y7 – Automatyczne wewnętrzne lusterko antyodblaskowe
50 5 E256 – przycisk TCS i ESP
51 15 J217 – Automatyczna jednostka sterująca przekładnią
52 5 F125 – Przełącznik wielofunkcyjny
F189 – Przełącznik tiptroniczny
N380 – Blokada dźwigni wyboru dla pozycji P
53 30 J411 – Podgrzewany przekaźnik szyby przedniej dla prawej strony
54 30 J410 – Podgrzewany przekaźnik szyby przedniej dla lewej strony
55 Nie przypisane
56 40 J104 – Jednostka sterująca ABS
57 40 J646 – Jednostka sterująca skrzynki transferowej

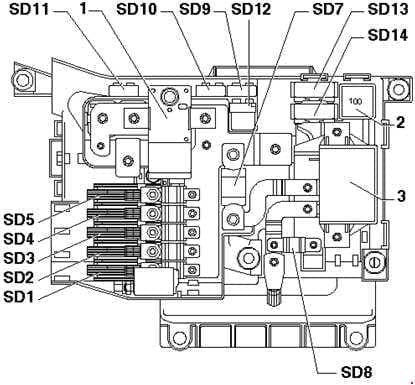

‚Przypisanie bezpieczników i położenia przekaźników w skrzynce bezpiecznikowej, pod siedzeniem kierowcy

Numer
А
Funkcja
SD1 150 Lewy nośnik bezpieczników
SD2 150 Prawy nośnik bezpieczników
SD3 60 Prawy nośnik bezpieczników
SD4 60
403)
J701 – Przekaźnik napięcia zasilania 21)
V306 – Silnik do tylnej regulacji dmuchawy Bitron3)
SD5 60
403)
J329 – Zacisk 15 – Przekaźnik napięcia zasilania
SD6 Nie przypisane.
SD7 250 J713 – Przekaźnik ładowarki dla drugiej baterii
SD8 1501)
602)
Lewy nośnik bezpieczników
J701 – Przekaźnik napięcia zasilania 11)
SD9 5 J519 – Pokładowa jednostka sterująca zasilaniem
SD10 10
53)
J519 – Pokładowa jednostka sterująca zasilaniem
SD11 5 J519 – Pokładowa jednostka sterująca zasilaniem1)
SD12 Nie przypisane.
SD13 40 J403 – Adaptacyjny przekaźnik sprężarki zawieszenia
V306 – Silnik do tylnej regulacji dmuchawy Bitron1,3)
SD14 Nie przypisane.
Przekaźniki
1 Przełącznik główny/izolator akumulatora -E74-
2 Zacisk 15 przekaźnika napięcia zasilania -J329- (433)
3 Drugi przekaźnik obwodu ładowania akumulatora -J713-

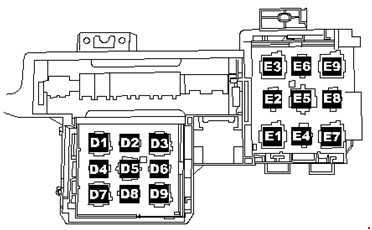

Lokalizacje przekaźników dla skrzynki E-box po lewej stronie pod deską rozdzielczą w pobliżu konsoli środkowej

Numer
Funkcja
D1 Servotronic control unit -J236- (476)
D2 Servotronic control unit -J236- (476)Przekaźnik systemu blokady zasilania -J714- (404)
D3 Adaptacyjny przekaźnik sprężarki zawieszenia -J403- (373)
D4 Gniazda zasilania przekaźnika -J807- (404)
D5 Przekaźnik systemu klimatyzacji -J32- (100) / (370) opcjonalnie
D6 Przekaźnik świeżej dmuchawy, druga prędkość obrotowa -J486- (404), tylko ręczny system klimatyzacji
D7 Podgrzewany przekaźnik tylnej szyby -J9- (53)
D8 Podgrzewany przekaźnik tylnej szyby -J9- (53) Przekaźnik pompy obiegowej -J160- (404), tylko VR6 z dodatkową grzałką
D9 Alternatywny przekaźnik wtykowy -J442- (53)
E1 Przekaźnik izolacji ogniw słonecznych -J309- (79)
E2 Nie przypisane.
E3 Podgrzewany przekaźnik szyby przedniej dla lewej strony -J410- (53)
E4 Nie przypisane.
E5 Przekaźnik napięcia zasilania 2 -J710- (432), tylko V10 TDI
E6 Nie przypisane.
E7 Przekaźnik systemu spryskiwaczy reflektorów -J39- (53)
E8 Przekaźnik ciepła resztkowego -J708- (404)
E9 Podgrzewany przekaźnik szyby przedniej dla prawej strony -J411- (53)

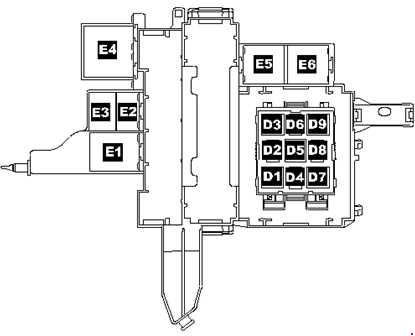

Nośnik przekaźników na skrzynce E-box po prawej stronie pod deską rozdzielczą, w pobliżu prawej kolumny (tylko napęd prawy)

Numer Funkcja
D1 Servotronic control unit -J236- (476)
D2 Przekaźnik systemu blokady zasilania -J714- (404)
D3 Adaptacyjny przekaźnik sprężarki zawieszenia -J403- (373)
D4 Gniazda zasilania przekaźnika -J807- (404)
D5 Przekaźnik systemu klimatyzacji -J32- (100) / (370) opcjonalnie
D6 Przekaźnik świeżej dmuchawy, druga prędkość obrotowa -J486- (404), tylko ręczny system klimatyzacji
D7 Podgrzewany przekaźnik tylnej szyby -J9- (53)
D8 Przekaźnik pompy obiegowej -J160- (404), tylko VR6 z dodatkową grzałką
D9 Alternatywny przekaźnik wtykowy -J442- (53)
E1 Przekaźnik izolacji ogniw słonecznych -J309- (79)
E2 Przekaźnik ciepła resztkowego -J708- (404)
E3 Podgrzewany przekaźnik szyby przedniej dla lewej strony -J410- (53)
E4 Przekaźnik napięcia zasilania 2 -J710- (432), tylko V10 TDI
E5 Podgrzewany przekaźnik szyby przedniej dla prawej strony -J411- (53)
E6 Przekaźnik systemu spryskiwaczy reflektorów -J39- (53)

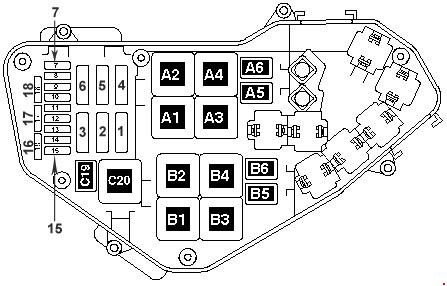

Przekaźnik komory silnika i skrzynka bezpieczników (silnik TDI 2,5 l (R5))

Numer
A
Funkcja
1 60 J293 – Jednostka sterująca wentylatora grzejnikowego
2 30 J671 – Jednostka sterująca wentylatora grzejnikowego 21)
3 Nie przypisane.
4 Nie przypisane.
5 Nie przypisane.
6 Nie przypisane.
7 Nie przypisane.
8 Nie przypisane.
9 30 J623 – Jednostka sterująca silnika
10 10 G65 – Nadajnik wysokociśnieniowy
J17 – Przekaźnik pompy paliwa
J255 – Sterownik klimatyczny
J293 – Jednostka sterująca wentylatora grzejnikowego
J301 – Jednostka sterująca systemu klimatyzacji
J445 – Przekaźnik pompy chłodzenia paliwa
J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
J671 – Zespół sterujący wentylatora grzejnikowego 2
N75 – Zawór elektromagnetyczny regulacji ciśnienia ładowania
N79 – Element podgrzewacza skrzyni korbowej
N280 – Zawór regulacyjny sprężarki powietrza
N345 – Zawór przełączający chłodnicy spalin z recyrkulacją spalin
11 Nie przypisane.
12 10 J179 – Automatyczna jednostka sterująca okresem żarzenia
J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
13 25 G6 – Pompa ciśnieniowa układu paliwowego
G23 – Pompa paliwowa
J17 – Przekaźnik pompy paliwa
J445 – Przekaźnik pompy chłodzenia paliwa
J715 – Przekaźnik ciśnieniowy obwodu zbiornika
V166 – Pompa do chłodzenia paliwa
14 Nie przypisane.
15 Nie przypisane.
16 Nie przypisane.
17 10 G39 – Sonda lambda
Z19 – Nagrzewnica z sondą lambda
18 Nie przypisane.
Przekaźniki
A1 Nie przypisane.
A2 Zacisk 30 przekaźnik napięcia zasilania -J317- (109)
A3 Automatyczna jednostka sterująca okresem świecenia -J179- (475)
A4 Przekaźnik pompy paliwa -J17- (53)
A5 Dodatkowy przekaźnik pompy chłodzącej -J496- (404)
A6 Przekaźnik pompy chłodzenia paliwa -J445- (404)
B1 Nie przypisane.
B2 Nie przypisane.
B3 Nie przypisane.
B3 Nie przypisane.
B4 Nie przypisane.
B5 Nie przypisane.
B6 Nie przypisane.
C19 Przekaźnik ciśnieniowy obwodu zbiornika -J715- (404) (tylko pomocnicza grzałka chłodziwa)
C20 Zacisk 50 przekaźnika napięcia zasilania -J682- (433)

Przekaźnik komory silnika i skrzynka bezpiecznikowa (silnik wysokoprężny 3,0 l (V6))

Numer
A
Funkcja
1 60
301)
J293 – Jednostka sterująca wentylatora grzejnikowego
2 30 J671 – Zespół sterujący wentylatora grzejnikowego 2
3 Nie przypisane.
4 80 J360 – przekaźnik o wysokiej mocy cieplnej3)
5 40 J359 – przekaźnik o niskiej mocy cieplnej3)
6 Nie przypisane.
7 15 N276 – Zawór regulacji ciśnienia paliwa
N290 – Zawór dozowania paliwa
J17 – Przekaźnik pompy paliwa3)
8 Nie przypisane.
9 30 J248 – Jednostka sterująca systemem bezpośredniego wtrysku oleju napędowego
J623 – Jednostka sterująca silnika
10 10 G65 – Nadajnik wysokociśnieniowy
J17 – Przekaźnik pompy paliwa
J179 – Automatyczna jednostka sterująca okresem żarzenia
J255 – Sterownik klimatyczny
J293 – Jednostka sterująca wentylatora grzejnikowego
J301 – Jednostka sterująca systemu klimatyzacji
J338 – Moduł przepustnicy3)
J442 – Alternator wtykany przekaźnika2)
J445 – Przekaźnik pompy chłodzenia paliwa
J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
J671 – Zespół sterujący wentylatora grzejnikowego 2
J724 – Sterownik turbosprężarki 1
J865 – Jednostka sterująca do obejścia chłodnicy powietrza doładowującego3)
N18 – Zawór recyrkulacji spalin
N280 – Zawór regulacyjny sprężarki powietrza
N345 – Zawór przełączający chłodnicy spalin z recyrkulacją spalin
N381 – Zawór przełączający chłodnicy spalin z recyrkulacją spalin 23)
N428 – blok zaworowy 2 w przednim siedzeniu pasażera z tyłu3)
V157 – Silnik klapy kolektora dolotowego
V275 – Silnik klapy kolektora dolotowego 2
V400 – Pompa do chłodnicy recyrkulacyjnej spalin3)
11 15 J445 – Przekaźnik pompy chłodzenia paliwa3)
J832 – Przekaźnik dla dodatkowej pompy paliwowej3)
V166 – Pompa paliwa chłodzącego3)
V393 – Dodatkowa pompa paliwowa3)
12 10 J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
13 25
203)
G6 – Pompa ciśnieniowa układu paliwowego
G23 – Pompa paliwowa
J17 – Przekaźnik pompy paliwa3)
J445 – Przekaźnik pompy chłodzenia paliwa
J715 – Przekaźnik ciśnieniowy obwodu zbiornika
V166 – Pompa do chłodzenia paliwa
14 15 G698 – Jednostka oceniająca dla poziomu czynnika redukującego3)
N473 – Zawór zwrotny do środka redukującego3)
V437 – Pompa z czynnikiem redukującym3)
Z103 – Ogrzewacz do pompy redukcyjnej3)
15 10 J317 – Zacisk 30 przekaźnik napięcia zasilania
J623 – Jednostka sterująca silnika3)
16 30 J891 – Jednostka sterująca do podgrzewania czynnika redukującego
17 20
151)
J583 – jednostka sterująca czujnika NOx3)
J881 – czujnik NOx 2 jednostka sterująca3)
G39 – Sonda lambda
Z19 – Grzejnik z sondą lambda
18 Nie przypisane.
Przekaźniki
A1 Nie przypisane.
A2 Zacisk 30 przekaźnik zasilania napięciowego -J317- (219) / (643) opcjonalna instalacja
A3 Automatyczna jednostka sterująca okresem świecenia -J179- (475) / (639) / (647) opcjonalna instalacja
A4 Nie przypisane.
A5 Dodatkowy przekaźnik pompy cieczy chłodzącej -J496- (404 / (449) opcjonalnie
A6 Przekaźnik pompy chłodzenia paliwa -J445- (404) / (449) opcjonalnie
B1 Nie przypisane.
B2 Przekaźnik pompy paliwa -J17- (53)
B3 Nie przypisane.
B3 Przekaźnik o wysokiej mocy cieplnej -J360- (100)
B4 Przekaźnik o niskiej mocy cieplnej -J359- (100)
B5 Nie przypisane.
B6 Dodatkowy przekaźnik pompy paliwowej -J832- (449)
C19 Przekaźnik ciśnieniowy obwodu zbiornika -J715- (404) (tylko pomocnicza grzałka chłodziwa)
C20 Zacisk 50 przekaźnika napięcia zasilania -J682- (433)

Przekaźnik komory silnika i skrzynka bezpieczników (5,0 l (V10) silnik TDI)

Numer
A
Funkcja
1 60 J293 – Jednostka sterująca wentylatora grzejnikowego
2 601)
30
J671 – Zespół sterujący wentylatora grzejnikowego 2
V177 – wentylator grzejnika 2
3 Nie przypisane.
4 Nie przypisane.
5 Nie przypisane.
6 60 J701 – Przekaźnik napięcia zasilania 1
7 10 J708 – Pozostałościowy przekaźnik ciepła
J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
J445 – Przekaźnik pompy chłodzenia paliwa
V166 – Pompa do chłodzenia paliwa
8 30 J624 – Jednostka sterująca silnika 2
9 30 J623 – Jednostka sterująca silnika
10 10 G65 – Nadajnik wysokociśnieniowy
J17 – Przekaźnik pompy paliwa
J293 – Jednostka sterująca wentylatora grzejnikowego
J671 – Zespół sterujący wentylatora grzejnikowego 2
N345 – Zawór przełączający chłodnicy spalin z recyrkulacją spalin
N381 – Zawór przełączający chłodnicy spalin z recyrkulacją spalin 2
V336 – Pompa dozująca do dozowania po wtrysku w filtrze cząstek stałych do banku cylindrów 12)
V337 – Pompa dozująca do dozowania po wtrysku w filtrze cząstek stałych do banku butli 22)
11 15 F265 – Termostat układu chłodzenia silnika sterowany mapą
J255 – Sterownik klimatyczny
J724 – Sterownik turbosprężarki 1
J725 – Sterownik turbosprężarki 2
N280 – Zawór regulacyjny sprężarki powietrza
V135 – Filtropochłaniacz cząstek stałych2)
V157 – Silnik klapy kolektora dolotowego
V275 – Silnik klapy kolektora dolotowego 2
V280 – Silnik sterujący turbosprężarki 1
V281 – Silnik sterujący turbosprężarki 2
12 5 J179 – Automatyczna jednostka sterująca okresem żarzenia
J445 – Przekaźnik pompy chłodzenia paliwa
J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
J703 – Jednostka sterująca okresem świecenia 2
13 253)
30
G6 – Pompa ciśnieniowa układu paliwowego
G23 – Pompa paliwowa
J17 – Przekaźnik pompy paliwa
J715 – Przekaźnik ciśnieniowy obwodu zbiornika3)
14 Nie przypisane.
15 10 J317 – Zacisk 30 przekaźnik napięcia zasilania
16 10 J581 – Przekaźnik obwodu równoległego akumulatora
17 20 G39 – Sonda lambda
G108 – Sonda lambda 2
Z19 – Grzejnik z sondą lambda
Z28 – Grzejnik z sondą lambda 2
18 Nie przypisane.
Przekaźniki
A1 Jednostka sterująca okresem świecenia 2 -J703- (475)
A2 Zacisk 30 przekaźnik napięcia zasilania 2 -J689- (219)
A3 Automatyczna jednostka sterująca okresem świecenia -J179- (475)
A4 Nie przypisane.
A5 Dodatkowy przekaźnik pompy chłodzącej -J496- (404)
A6 Przekaźnik pompy chłodzenia paliwa -J445- (404)
B1 Zacisk 30 przekaźnik napięcia zasilania -J317- (219)
B2 Przekaźnik pompy paliwa -J17- (53)
B3 Nie przypisane.
B3 Nie przypisane.
B4 Przekaźnik napięcia zasilania 1 -J701- (100) / (370) opcjonalna instalacja
B5 Nie przypisane.
B6 Nie przypisane.
C19 Przekaźnik ciśnieniowy obwodu zbiornika -J715- (404) (nie dla rynków amerykańskich)
C20 Zacisk 50 przekaźnika napięcia zasilania -J682- (433)

Przekaźnik komory silnika i skrzynka bezpieczników (silnik benzynowy 3,2 l (V6))

Numer
A
Funkcja
1 60 J293 – Jednostka sterująca wentylatora grzejnikowego
2 30 J671 – Zespół sterujący wentylatora grzejnikowego 2
3 40 V101 – Silnik pompy powietrza wtórnego
4 Nie przypisane.
5 Nie przypisane.
6 Nie przypisane.
7 20 N30 – Wtryskiwacz, cylinder 1
N31 – Wtryskiwacz, cylinder 2
N32 – Wtryskiwacz, cylinder 3
N70 – Cewka zapłonowa 1 ze stopniem mocy wyjściowej
N127 – Cewka zapłonowa 2 ze stopniem wyjściowym mocy
N291 – Cewka zapłonowa 3 ze stopniem mocy wyjściowej
8 20 N33 – Wtryskiwacz, cylinder 4
N83 – Wtryskiwacz, cylinder 5
N84 – Wtryskiwacz, cylinder 6
N292 – Cewka zapłonowa 4 ze stopniem wyjściowym mocy
N323 – Cewka zapłonowa 5 ze stopniem wyjściowym mocy
N324 – Cewka zapłonowa 6 ze stopniem mocy wyjściowej
9 30 J220 – Motronic control unit
N156 – zawór zmiennoobrotowy kolektora dolotowego
N205 – Zawór sterujący wałka rozrządu wlotowego 1
N318 – Zawór sterujący wałka rozrządu wydechowego 1
10 10 G65 – Nadajnik wysokociśnieniowy
J293 – Jednostka sterująca wentylatora grzejnikowego
J569 – Przekaźnik serwoprzekaźnika hamulca
J671 – Zespół sterujący wentylatora grzejnikowego 2
N80 – zawór elektromagnetyczny filtra z węglem aktywnym 1
N115 – zawór elektromagnetyczny z filtrem z węglem aktywnym 2
V144 – pompa diagnostyczna układu paliwowego
11 15 G266 – Nadajnik poziomu oleju i temperatury oleju
J255 – Sterownik klimatyczny
N280 – Zawór regulacyjny sprężarki powietrza
12 5 J299 – Przekaźnik wtórnej pompy powietrza
J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
13 15 G23 – Pompa paliwowa
14 15 G6 – Pompa ciśnieniowa układu paliwowego
15 10 J17 – Przekaźnik pompy paliwa
J49 – Elektryczna pompa paliwowa 2 przekaźnik
J220 – Motronic control unit
J271 – Motronic current supply relay
J670 – Motronic current supply relay 2
16 15 V192 – Pompa próżniowa do hamulców
17 15 G39 – Sonda lambda
G108 – Sonda lambda 2
18 7.5 G130 – Sonda lambda po katalizatorze
G131 – Sonda lambda 2 po katalizatorze
Przekaźniki
A1 Zacisk 30 przekaźnik napięcia zasilania 2 -J689- (53)
A2 Nie przypisane.
A3 Zacisk 30 przekaźnik zasilania napięciowego -J317- (167
A4 Przekaźnik wtórnej pompy powietrza -J299- (100) / (370) opcjonalnie
A5 Dodatkowy przekaźnik pompy chłodzącej -J496- (404)
A6 Przekaźnik pompy paliwa -J17- (53)
B1 Nie przypisane.
B2 Nie przypisane.
B3 Nie przypisane.
B3 Nie przypisane.
B4 Nie przypisane.
B5 Nie przypisane.
B6 Przekaźnik przekaźnika hamulca -J569- (404) (tylko modele z automatyczną skrzynią biegów)
C19 Elektryczna pompa paliwowa 2 przekaźnik -J49- (404)
C20 Zacisk 50 przekaźnika napięcia zasilania -J682- (433)

Przekaźnik komory silnika i skrzynka bezpieczników (silnik 3,6 l (V6) FSI)

Numer
A
Funkcja
1 60 J293 – Jednostka sterująca wentylatora grzejnikowego
2 301) J671 – Zespół sterujący wentylatora grzejnikowego 2
V7 – wentylator grzejnika
3 Nie przypisane.
4 Nie przypisane.
5 Nie przypisane.
6 Nie przypisane.
7 20 N70 – Cewka zapłonowa 1 ze stopniem wyjściowym
N127 – Cewka zapłonowa 2 ze stopniem wyjściowym
N291 – Cewka zapłonowa 3 ze stopniem wyjściowym
8 20 N292 – Cewka zapłonowa 4 ze stopniem wyjściowym
N323 – Cewka zapłonowa 5 ze stopniem wyjściowym
N324 – Cewka zapłonowa 6 ze stopniem wyjściowym
9 30 J623 – Jednostka sterująca silnika
10 10 G65 – Nadajnik wysokociśnieniowy
J293 – Jednostka sterująca wentylatora grzejnikowego
J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
J671 – Jednostka sterująca wentylatora grzejnikowego 21)
V144 – pompa diagnostyczna układu paliwowego
11 10 J255 – Sterownik klimatyczny
J301 – Jednostka sterująca systemu klimatyzacji
J442 – Alternator wtykany przekaźnika2)
N280 – Zawór regulacyjny sprężarki powietrza
12 10 N80 – zawór elektromagnetyczny systemu filtra z węglem aktywnym 1
N205 – Zawór sterujący wałka rozrządu wlotowego 1
N316 – zawór klapy kolektora dolotowego
N318 – Zawór sterujący wałka rozrządu wydechowego 1
13 25 J538 – Jednostka sterująca pompą paliwa
14 15 N276 – Zawór regulacji ciśnienia paliwa
15 10 J623 – Jednostka sterująca silnika
J271 – Motronic current supply relay
J670 – Motronic current supply relay 2
16 15 J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
17 15 G39 – Sonda lambda
G108 – Sonda lambda 2
Z19 – Grzejnik z sondą lambda
Z28 – Grzejnik z sondą lambda 2
18 7.5 G130 – Sonda lambda po katalizatorze
G131 – Sonda lambda 2 po katalizatorze
Z29 – Grzejnik z sondą lambda 1 po katalizatorze
Z30 – Grzejnik z sondą lambda 2 po katalizatorze
Przekaźniki
A1 Nie przypisane.
A2 Nie przypisane.
A3 Motronic current supply relay -J271- (614)
A4 Nie przypisane.
A5 Dodatkowy przekaźnik pompy chłodzącej -J496- (404)
A6 Nie przypisane.
B1 Nie przypisane.
B2 Nie przypisane.
B3 Nie przypisane.
B3 Nie przypisane.
B4 Motronic current supply relay 2 -J670- (614) do maja 2007
B5 Nie przypisane.
B6 Nie przypisane.
C19 Nie przypisane.
C20 Zacisk 50 przekaźnika napięcia zasilania -J682- (433)

Przekaźnik komory silnika i skrzynka bezpieczników (4,2 l (V8) silnik FSI)

Numer
A
Funkcja
1 60 J671 – Zespół sterujący wentylatora grzejnikowego 2
V177 – wentylator grzejnika 2
2 601)
30
J293 – Jednostka sterująca wentylatora grzejnikowego
V7 – wentylator grzejnika
3 40 J299 – Przekaźnik wtórnej pompy powietrza
V101 – Silnik pompy powietrza wtórnego
4 Nie przypisane.
5 Nie przypisane.
6 Nie przypisane.
7 20 N70 – Cewka zapłonowa 1 ze stopniem wyjściowym
N127 – Cewka zapłonowa 2 ze stopniem wyjściowym
N291 – Cewka zapłonowa 3 ze stopniem wyjściowym
N292 – Cewka zapłonowa 4 ze stopniem wyjściowym
N323 – Cewka zapłonowa 5 ze stopniem wyjściowym
N324 – Cewka zapłonowa 6 ze stopniem wyjściowym
N325 – Cewka zapłonowa 7 ze stopniem wyjściowym
N326 – Cewka zapłonowa 8 ze stopniem wyjściowym
8 Nie przypisane.
9 30 J623 – Jednostka sterująca silnika
10 10 G70 – Miernik masy powietrza
G246 – Miernik masy powietrza 2
J299 – Przekaźnik wtórnej pompy powietrza
N80 – zawór elektromagnetyczny filtra z węglem aktywnym 1
V144 – pompa diagnostyczna układu paliwowego
11 Nie przypisane.
12 20 F265 – Termostat układu chłodzenia silnika sterowany mapą
G65 – Nadajnik wysokociśnieniowy
J151 – Przekaźnik obiegu czynnika chłodzącego
J255 – Sterownik klimatyczny
J301 – Jednostka sterująca systemu klimatyzacji
J293 – Jednostka sterująca wentylatora grzejnikowego
J442 – Alternator wtykany przekaźnika2)
J671 – Zespół sterujący wentylatora grzejnikowego 2
N205 – Zawór sterujący wałka rozrządu wlotowego 1
N208 – Zawór sterujący wałka rozrządu wlotowego 2
N280 – Zawór regulacyjny sprężarki powietrza
N318 – Zawór sterujący wałka rozrządu wydechowego 1
N319 – Zawór sterujący wałka rozrządu wydechowego 2
V157 – Silnik klapy kolektora dolotowego
V183 – Silnik o zmiennym kolektorze dolotowym
13 25 J538 – Jednostka sterująca pompą paliwa
14 10 N290 – Zawór dozowania paliwa
N402 – Zawór dozowania paliwa 2
15 10 J271 – Motronic current supply relay
J623 – Jednostka sterująca silnika
16 15 J569 – Przekaźnik serwoprzekaźnika hamulca
V192 – Pompa próżniowa do hamulców
17 10 G39 – Sonda lambda
G108 – Sonda lambda 2
18 10 G130 – Sonda lambda po katalizatorze
G131 – Sonda lambda 2 po katalizatorze
Przekaźniki
A1 Nie przypisane.
A2 Nie przypisane.
A3 Automatyczna jednostka sterująca okresem świecenia -J179- (475)
A4 Przekaźnik wtórnej pompy powietrza -J299- (100) / (370) opcjonalnie
A5 Przekaźnik obiegu ciągłego chłodziwa -J151- (404)
A6 Nie przypisane.
B1 Nie przypisane.
B2 Nie przypisane.
B3 Nie przypisane.
B3 Nie przypisane.
B4 Przekaźnik zasilania prądowego elementów silnika -J757- (614)
B5 Nie przypisane.
B6 Przekaźnik przekaźnika hamulca -J569- (404) (tylko modele z automatyczną skrzynią biegów)
C19 Nie przypisane.
C20 Zacisk 50 przekaźnika napięcia zasilania -J682- (433)

Przekaźnik komory silnika i skrzynka bezpieczników (silnik benzynowy 6,0 l (W12))

Numer
A
Funkcja
1 60 J671 – Zespół sterujący wentylatora grzejnikowego 2
V177 – wentylator grzejnika 2
2 601)
30
J293 – Jednostka sterująca wentylatora grzejnikowego
V7 – wentylator grzejnika
3 40 J299 – Przekaźnik wtórnej pompy powietrza
V101 – Silnik pompy powietrza wtórnego
4 40 J545 – Przekaźnik wtórnej pompy powietrza 2
V189 – Silnik pompy powietrza wtórnego 2
5 30 N325 – Cewka zapłonowa 7 ze stopniem wyjściowym
N326 – Cewka zapłonowa 8 ze stopniem wyjściowym
N327 – Cewka zapłonowa 9 ze stopniem wyjściowym
N328 – Cewka zapłonowa 10 ze stopniem wyjściowym
N329 – Cewka zapłonowa 11 ze stopniem wyjściowym
N330 – Cewka zapłonowa 12 ze stopniem wyjściowym
S7 – Bezpiecznik w uchwycie bezpiecznika na płytce przekaźnika
6 30 N70 – Cewka zapłonowa 1 ze stopniem wyjściowym
N127 – Cewka zapłonowa 2 ze stopniem wyjściowym
N291 – Cewka zapłonowa 3 ze stopniem wyjściowym
N292 – Cewka zapłonowa 4 ze stopniem wyjściowym
N323 – Cewka zapłonowa 5 ze stopniem wyjściowym
N324 – Cewka zapłonowa 6 ze stopniem wyjściowym
S8 – Bezpiecznik w uchwycie bezpiecznika na płytce przekaźnika
7 10 N85 – Wtryskiwacz, cylinder 7
N86 – Wtryskiwacz, cylinder 8
N299 – Wtryskiwacz, cylinder 9
N300 – Wtryskiwacz, cylinder 10
N301 – Wtryskiwacz, cylinder 11
N302 – Wtryskiwacz, cylinder 12
8 10 N30 – Wtryskiwacz, cylinder 1
N31 – Wtryskiwacz, cylinder 2
N32 – Wtryskiwacz, cylinder 3
N33 – Wtryskiwacz, cylinder 4
N83 – Wtryskiwacz, cylinder 5
N84 – Wtryskiwacz, cylinder 6
9 30 J623 – Jednostka sterująca silnika
J624 – Jednostka sterująca silnika 2
10 10 G65 – Nadajnik wysokociśnieniowy
J255 – Sterownik klimatyczny
J293 – Jednostka sterująca wentylatora grzejnikowego
J301 – Jednostka sterująca systemu klimatyzacji
J442 – Alternator wtykany przekaźnika2)
J671 – Zespół sterujący wentylatora grzejnikowego 2
V144 – pompa diagnostyczna układu paliwowego
11 15 N80 – zawór elektromagnetyczny filtra z węglem aktywnym 1
N205 – Zawór sterujący wałka rozrządu wlotowego 1
N208 – Zawór sterujący wałka rozrządu wlotowego 2
N280 – Zawór regulacyjny sprężarki powietrza
N318 – Zawór sterujący wałka rozrządu wydechowego 1
N319 – Zawór sterujący wałka rozrządu wydechowego 2
12 5 J49 – Elektryczna pompa paliwowa 2 przekaźnik
J299 – Przekaźnik wtórnej pompy powietrza
J545 – Przekaźnik wtórnej pompy powietrza 2
J624 – Jednostka sterująca silnika 2
13 15 G6 – Pompa ciśnieniowa układu paliwowego
J17 – Przekaźnik pompy paliwa
14 15 G23 – Pompa paliwowa
J49 – Elektryczna pompa paliwowa 2 przekaźnik
15 10 J17 – Przekaźnik pompy paliwa
J271 – Motronic current supply relay
J623 – Jednostka sterująca silnika
J624 – Jednostka sterująca silnika 2
16 15 J496 – Dodatkowy przekaźnik pompy cieczy chłodzącej
J569 – Przekaźnik serwoprzekaźnika hamulca
V51 – Pompa cyrkulacyjna płynu chłodzącego
V192 – Pompa próżniowa do hamulców
17 30 G39 – Sonda lambda
G108 – Sonda lambda 2
G285 – Sonda lambda 3
G286 – Sonda lambda 4
Z19 – Grzejnik z sondą lambda
Z28 – Grzejnik z sondą lambda 2
Z62 – Grzejnik z sondą lambda 3
Z63 – Grzejnik z sondą lambda 4
18 15 G130 – Sonda lambda po katalizatorze
G131 – Sonda lambda 2 po katalizatorze
G287 – Sonda lambda 3 po katalizatorze
G288 – Sonda lambda 4 po katalizatorze
Z29 – Grzejnik z sondą lambda 1 po katalizatorze
Z30 – Grzejnik z sondą lambda 2 po katalizatorze
Z64 – Grzejnik z sondą lambda 3 po katalizatorze
Z65 – Grzejnik z sondą lambda 4 po katalizatorze
Przekaźniki
A1 Nie przypisane.
A2 Nie przypisane.
A3 Motronic current supply relay -J271- (100) / (370) opcjonalna instalacja
A4 Przekaźnik wtórnej pompy powietrza -J299- (100) / (370) opcjonalnie
A5 Dodatkowy przekaźnik pompy chłodzącej -J496- (404)
A6 Elektryczna pompa paliwowa 2 przekaźnik -J49- (404)
B1 Nie przypisane.
B2 Nie przypisane.
B3 Nie przypisane.
B3 Przekaźnik wtórnej pompy powietrza 2 -J545- (100) / (370) opcjonalnie
B4 Nie przypisane.
B5 Nie przypisane.
B6 Przekaźnik przekaźnika hamulca -J569- (404) (tylko modele z automatyczną skrzynią biegów)
C19 Przekaźnik pompy paliwa -J17- (404)
C20 Zacisk 50 przekaźnika napięcia zasilania -J682- (433)
