Volvo S80 II (2007–2016) – bezpieczniki, schemat skrzynek i opis

Na tej stronie znajdziesz opis bezpieczników i przekaźników do Volvo S80 drugiej generacji. Model Volvo S80 II był produkowany w latach 2007–2016, a w trakcie produkcji przeszedł modernizację. Układ bezpieczników może różnić się w zależności od rocznika, wersji silnikowej, wyposażenia oraz rynku, dlatego przed wymianą bezpiecznika warto sprawdzić również oznaczenia na pokrywie skrzynki w samochodzie.

W artykule znajdziesz lokalizację skrzynek bezpieczników, zdjęcia pokazujące dostęp do poszczególnych skrzynek, schematy oraz opis najczęściej szukanych bezpieczników, m.in. od zapalniczki, gniazda 12 V, pompy paliwa, radia, wycieraczek, klaksonu i klimatyzacji.

Uwaga: przypisanie bezpieczników może różnić się w zależności od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, na który samochód został wyprodukowany.

Najczęściej szukane bezpieczniki w Volvo S80 II

Jeżeli szukasz konkretnego bezpiecznika, zacznij od tej tabeli. Zebrano tutaj najczęściej sprawdzane pozycje, które najczęściej interesują kierowców Volvo S80 II.

Gdzie znajdują się skrzynki bezpieczników w Volvo S80 II?

W Volvo S80 II skrzynki bezpieczników znajdują się w kilku miejscach. Najważniejsze lokalizacje to kabina pasażera, komora silnika oraz bagażnik. W wybranych wersjach wyposażenia, takich jak S80 Executive, może występować dodatkowa pozycja przy prawej krawędzi deski rozdzielczej.

• Kabina pasażera — skrzynka znajduje się pod deską rozdzielczą po stronie pasażera, w okolicy schowka. Aby uzyskać dostęp, trzeba zdjąć element osłony i otworzyć pokrywę skrzynki.
• Komora silnika — skrzynka bezpieczników i przekaźników znajduje się obok akumulatora, po lewej stronie komory silnika.
• Bagażnik — kolejna skrzynka znajduje się po lewej stronie bagażnika, za osłoną.
• S80 Executive — w tej wersji może występować dodatkowy bezpiecznik przy prawej krawędzi deski rozdzielczej.

Jeżeli porównujesz ten układ z innym modelem Volvo z podobnych lat, sprawdź również schematy dla Volvo V70 MK1, Volvo XC70 II oraz Volvo S60 II. Modele te mogą mieć podobne rozwiązania elektryczne, ale konkretne pozycje bezpieczników należy zawsze sprawdzać dla danego auta.

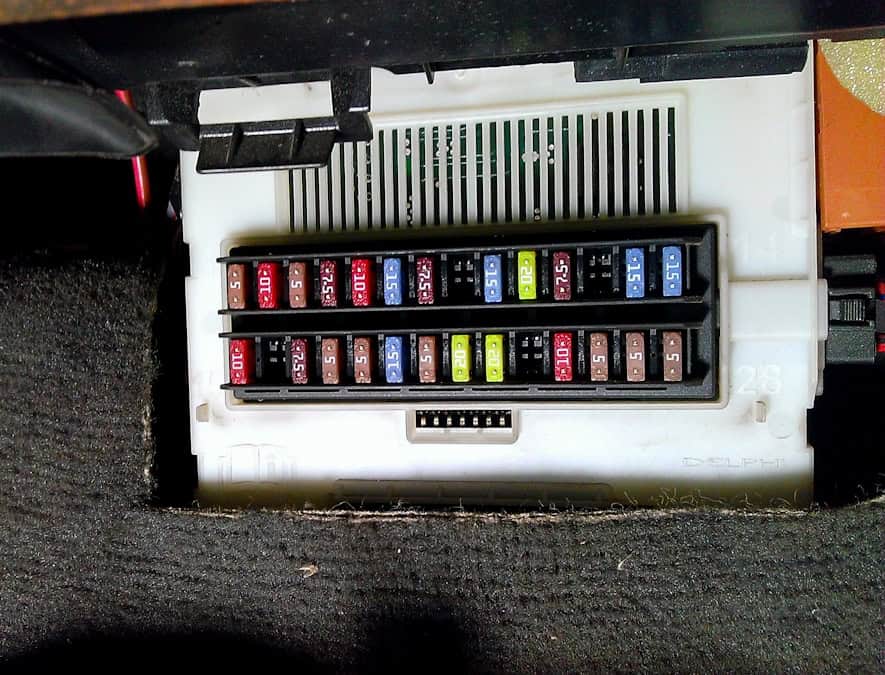

Bezpieczniki w kabinie pasażera

Skrzynka bezpieczników w kabinie znajduje się pod deską rozdzielczą po stronie pasażera. Odpowiada m.in. za system SRS, radio, wyświetlacz, światła, pompę paliwa, blokadę kolumny kierownicy, przycisk START/STOP oraz wybrane elementy wyposażenia wnętrza.

Bezpieczniki w komorze silnika

Skrzynka bezpieczników i przekaźników w komorze silnika znajduje się obok akumulatora, po lewej stronie komory silnika. Ten blok składa się z kilku sekcji i obejmuje m.in. bezpieczniki sterownika silnika, skrzyni biegów, rozrusznika, cewek zapłonowych, klimatyzacji, ABS, wycieraczek, klaksonu i wentylatora chłodzącego.

Sekcja A — komora silnika

Sekcja B — komora silnika

Za działanie zapalniczki oraz gniazd zasilania akcesoriów z przodu i z tyłu odpowiada bezpiecznik F25 o wartości 15 A w skrzynce w komorze silnika.

Sekcja C — komora silnika

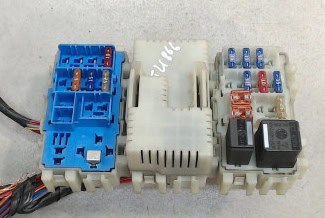

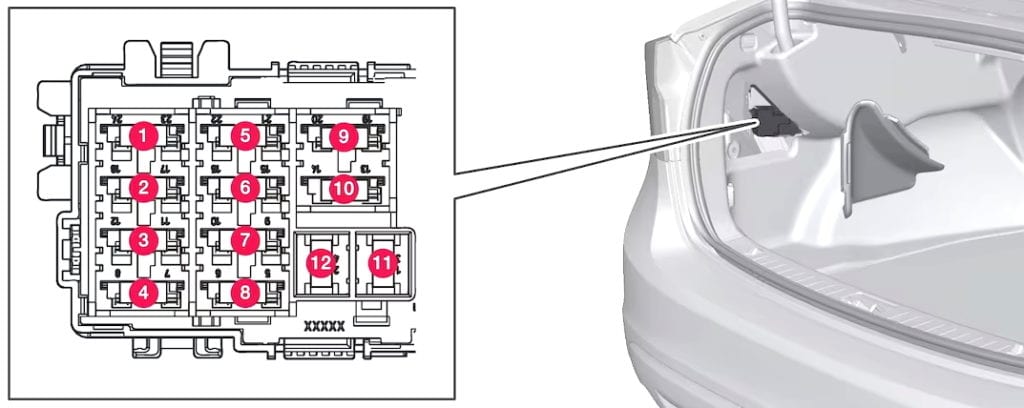

Bezpieczniki w bagażniku

Skrzynka bezpieczników w bagażniku znajduje się po lewej stronie, za osłoną. W zależności od wyposażenia obejmuje moduły odpowiedzialne m.in. za drzwi, szyby, fotele, ogrzewanie tylnej szyby, gniazda przyczepy, system audio, nawigację, napęd AWD oraz elektryczny hamulec postojowy.

Moduł 1 / moduł D — system audio, nawigacja i wyposażenie dodatkowe

Moduł 2 / moduł A — drzwi, szyby, bagażnik i przyczepa

Moduł 3 / moduł B — fotele, AWD i hamulec postojowy

Uwaga: pozycje oznaczone gwiazdką dotyczą wybranych wersji wyposażenia. Jeżeli Twoje Volvo S80 II nie ma danej opcji, odpowiednia pozycja może być pusta.

Dodatkowy bezpiecznik w wersji Volvo S80 Executive

W wersji Volvo S80 Executive może występować dodatkowa pozycja przy prawej krawędzi deski rozdzielczej. Dotyczy ona zegara analogowego.

Jak bezpiecznie wymienić bezpiecznik w Volvo S80?

Przed wymianą bezpiecznika wyłącz zapłon i wszystkie odbiorniki prądu. Następnie odszukaj właściwą pozycję w tabeli, wyjmij bezpiecznik i sprawdź, czy metalowy mostek wewnątrz jest przepalony. Jeśli bezpiecznik jest uszkodzony, wymień go na nowy o takim samym amperażu.

Nie stosuj bezpiecznika o większej wartości niż przewidziana przez producenta. Zbyt mocny bezpiecznik może doprowadzić do uszkodzenia instalacji elektrycznej. Jeżeli nowy bezpiecznik przepala się ponownie, przyczyną może być zwarcie, uszkodzony odbiornik albo problem w instalacji.

Podobne schematy Volvo

Jeżeli szukasz bezpieczników do innego modelu Volvo, sprawdź także poniższe poradniki. Linki prowadzą do modeli z podobnych lat lub zbliżonych rozwiązań technicznych.

• Volvo V70 III 2008–2010 — bezpieczniki i schemat
• Volvo XC70 II 2008–2010 — bezpieczniki i schemat
• Volvo S60 II 2010–2014 — bezpieczniki i schemat
• Volvo XC60 I 2009–2017 — bezpieczniki i schemat
• Volvo V40 2012–2019 — bezpieczniki i schemat

Najczęstsze pytania o bezpieczniki Volvo S80 II

Czy ten schemat pasuje do Volvo S80 z lat 2007–2016?

Artykuł dotyczy Volvo S80 drugiej generacji, produkowanego w latach 2007–2016. W trakcie produkcji model był modernizowany, dlatego niektóre pozycje mogą różnić się zależnie od rocznika, silnika, wyposażenia i rynku.

Który bezpiecznik odpowiada za zapalniczkę w Volvo S80 II?

Za zapalniczkę oraz gniazda zasilania akcesoriów z przodu i z tyłu odpowiada bezpiecznik F25 o wartości 15 A w skrzynce w komorze silnika.

Gdzie jest bezpiecznik pompy paliwa?

Bezpiecznik pompy paliwa znajduje się w skrzynce w kabinie pasażera. Jest to pozycja F22 o wartości 20 A.

Gdzie znajduje się bezpiecznik radia?

Radio, odtwarzacz CD, system audio oraz wyświetlacz ICM są zabezpieczone bezpiecznikiem F6 o wartości 15 A w skrzynce w kabinie pasażera.

Który bezpiecznik odpowiada za wycieraczki?

Za wycieraczki odpowiada bezpiecznik F9 o wartości 30 A w skrzynce w komorze silnika. Spryskiwacze przedniej szyby są przypisane do pozycji F14 w skrzynce w kabinie pasażera.

Gdzie jest bezpiecznik klaksonu?

Za klakson odpowiada bezpiecznik F29 o wartości 15 A w skrzynce bezpieczników w komorze silnika.

Czy można założyć mocniejszy bezpiecznik?

Nie. Bezpiecznik należy wymieniać wyłącznie na taki sam amperaż, jaki przewidział producent. Założenie mocniejszego bezpiecznika może uszkodzić instalację elektryczną lub podzespoły samochodu.
