Volvo XC70 P2 (2003-2006) – bezpieczniki i schematy. W jednym opracowaniu połączono cztery stare wpisy rocznikowe, zachowując wszystkie numery pozycji i różnice między instalacjami. Roczniki 2003-2004 mają trzy skrzynki, natomiast 2005-2006 cztery. W szczególności komora silnika XC70 (2006) ma 21 pól zamiast 24 w XC70 (2005).

Uwaga dotycząca rynku: zestawienia zweryfikowano na podstawie instrukcji właściciela Volvo XC70 z lat 2003, 2004, 2005 i 2006, przede wszystkim dla rynku USA. Europejskie wersje z silnikami Diesla, ogrzewanie postojowe i odmienne wersje wyposażenia mogą mieć inne obwody i amperaż. Zawsze należy porównać wkładkę z instrukcją oraz etykietą skrzynki konkretnego pojazdu. Nie wolno zwiększać wartości amperażu.

Gdzie znajdują się skrzynki bezpieczników?

2003-2004: pierwsza skrzynka jest pod maską, druga za osłoną na lewym końcu deski rozdzielczej, dostępną po otwarciu drzwi kierowcy, a trzecia za bocznym panelem bagażnika po lewej stronie. Wszystkie trzy mają osobną numerację zaczynającą się od 1.

2005-2006: skrzynka pod maską, skrzynka pod plastikową osłoną wygłuszającą poniżej kierownicy, skrzynka na lewym boku deski oraz panel za lewą osłoną bagażnika. Panel pod kierownicą jest dodatkowy; nie należy mylić go z bocznym panelem deski. W razie wątpliwości należy porównać rozmieszczenie z ilustracją w instrukcji auta.

Volvo XC70 2003-2004 – trzy skrzynki

Skrzynka w komorze silnika – 24 pozycje

W tabeli podano osobny amperaż na 2003 i 2004 rok. Nr 3: w 2003 to pompa podciśnienia (15 A), w 2004 miejsce jest nieobsadzone. W obu rocznikach wycieraczki przednie są pod 13 (25 A), a układ ABS pod 14 i 19 (po 30 A).

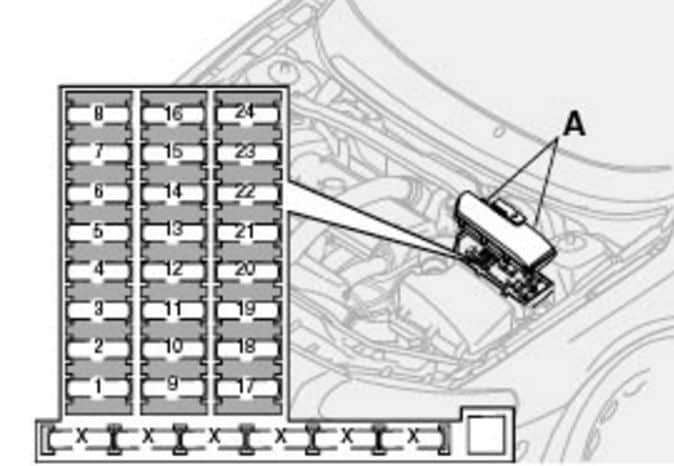

Volvo XC70 2003-2004 - schemat 24 pozycji pod maską — Volvo XC70 2003-2004 – schemat 24 pozycji pod maską.

Pozycja	2003 [A]	2004 [A]	Chroniony obwód / funkcja
1	25	25	Akcesoria elektryczne i zasilanie wyposażenia dodatkowego.
2	20	20	Reflektory dodatkowe, jeśli samochód jest w nie wyposażony.
3	15	–	2003: pompa podciśnienia; 2004: miejsce niewykorzystane.
4	20	20	Sondy lambda układu sterowania silnikiem.
5	10	10	Podgrzewanie odmy skrzyni korbowej i elektrozawory.
6	15	15	Przepływomierz powietrza MAF, sterownik silnika ECM i wtryskiwacze.
7	10	10	Elektroniczny moduł przepustnicy.
8	10	10	Sterowanie sprężarką klimatyzacji, czujnik pedału przyspieszenia i wentylator obudowy elektroniki E-box.
9	15	15	Sygnał dźwiękowy (klakson).
10	10	10	Zasilanie obwodu wycieraczki tylnej klapy.
11	20	20	Cewki zapłonowe; instrukcja 2003 wskazuje również klimatyzację.
12	5	5	Wyłącznik świateł hamowania przy pedale.
13	25	25	Silnik przednich wycieraczek.
14	30	30	Pierwszy obwód ABS i kontroli trakcji STC/DSTC.
15	–	–	Pozycja nieobsadzona.
16	15	15	Spryskiwacz przedniej szyby oraz wycieraczki i spryskiwacze reflektorów, jeżeli zamontowano.
17	10	10	Prawe światło mijania.
18	10	10	Lewe światło mijania.
19	30	30	Drugi obwód ABS oraz STC/DSTC.
20	15	15	Lewe światło drogowe.
21	15	15	Prawe światło drogowe.
22	25	25	Obwód rozrusznika.
23	5	5	Sterownik silnika ECM.
24	–	–	Pozycja nieobsadzona.

Skrzynka w lewym boku deski – 38 pozycji

Rocznik 2004 ma dodatkowe obwody względem 2003: 5 (15 A) wspomagania kierownicy zależnego od prędkości i pompy podciśnienia oraz 10 i 11 (po 10 A) świateł dziennych. W 2003 te pola są niewykorzystane. Oba roczniki mają gniazdo 12 V pod 13 (15 A), diagnostykę OBD II przy 23 (5 A), dmuchawę przy 26 (30 A) i pompę paliwa 33 (15 A).

Volvo XC70 2003-2004 - skrzynka na lewym skraju deski 1-38 — Volvo XC70 2003-2004 – skrzynka na lewym skraju deski 1-38.

Pozycja	2003 [A]	2004 [A]	Chroniony obwód / funkcja
1	15	15	Główne zasilanie świateł mijania.
2	20	20	Główne zasilanie świateł drogowych.
3	30	30	Elektryczna regulacja fotela kierowcy.
4	30	30	Elektryczna regulacja fotela pasażera.
5	–	15	2003: miejsce niewykorzystane; 2004: wspomaganie zależne od prędkości i pompa podciśnienia.
6	–	–	Wolne miejsce.
7	15	15	Podgrzewanie lewego przedniego fotela, jeśli występuje.
8	15	15	Podgrzewanie prawego przedniego fotela, jeśli występuje.
9	5	5	Obwód elektroniki ABS/STC/DSTC.
10	–	10	2003: miejsce niewykorzystane; 2004: światła dzienne DRL.
11	–	10	2003: miejsce niewykorzystane; 2004: światła dzienne DRL.
12	15	15	Wycieraczki reflektorów, w odpowiednich wersjach wyposażenia.
13	15	15	Gniazdo akcesoriów 12 V w kabinie. To właściwa wartość w instrukcji XC70 z 2003 roku.
14	5	5	Dodatkowy obwód zasilania elektrycznego fotela pasażera.
15	5	5	System audio i fabryczna nawigacja VNS.
16	20	20	Fabryczny system audio.
17	30	30	Wzmacniacz systemu audio.
18	15	15	Przednie reflektory przeciwmgielne, jeśli występują.
19	10	10	Wyświetlacz fabrycznego systemu nawigacji VNS.
20	–	–	Wolne miejsce.
21	10	10	Automatyczna skrzynia biegów, blokada Shiftlock i zasilanie D2.
22	20	20	Kierunkowskazy.
23	5	5	Moduł włącznika świateł, klimatyzacja, złącze diagnostyczne OBD II i moduły manetek przy kierownicy.
24	10	10	Przekaźnik zasilania D1: klimatyzacja, fotel kierowcy i wyświetlanie informacji kierowcy.
25	10	10	Stacyjka, przekaźnik rozrusznika, elektronika SRS i sterownik silnika.
26	30	30	Silnik dmuchawy ogrzewania i klimatyzacji.
27	–	–	Wolne miejsce.
28	10	10	Moduł sterowania oświetleniem wnętrza.
29	–	–	Wolne miejsce.
30	7,5	7,5	Lewe światła pozycyjne przednie i tylne.
31	7,5	7,5	Prawe światła pozycyjne przednie i tylne oraz oświetlenie tablicy rejestracyjnej.
32	10	10	Centralny moduł elektroniki CEM, oświetlenie lusterek, schowka i wnętrza.
33	15	15	Pompa paliwa.
34	15	15	Elektryczny szyberdach, jeśli zamontowano.
35	25	25	Centralny zamek i elektryczne szyby lewych drzwi, moduł lewego lusterka.
36	25	25	Centralny zamek i elektryczne szyby prawych drzwi, moduł prawego lusterka.
37	30	30	Podnośniki tylnych szyb i elektryczna blokada otwierania drzwi przez dzieci, jeśli wyposażono.
38	5	5	Syrena alarmowa. Wyjęcie bezpiecznika może wywołać alarm.

Skrzynka w bagażniku – 18 pozycji

Znajdziesz tu gniazdo 12 V 7 (15 A), tylną wycieraczkę 12 (15 A) i moduł AWD 17 (7,5 A). Instalacja przyczepy ma osobne obwody przy pozycjach 9 i 15.

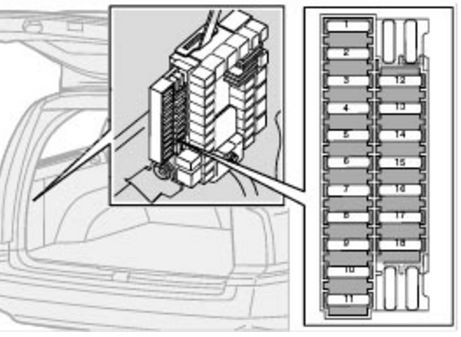

Volvo XC70 2003-2004 - skrzynka po lewej stronie bagażnika 1-18 — Volvo XC70 2003-2004 – skrzynka po lewej stronie bagażnika 1-18.

Pozycja	2003 [A]	2004 [A]	Chroniony obwód / funkcja
1	10	10	Tylny moduł elektryczny REM i oświetlenie przestrzeni bagażowej.
2	10	10	Tylne światło przeciwmgielne.
3	15	15	Światła hamowania STOP.
4	10	10	Światła cofania.
5	5	5	Sterowanie ogrzewaniem tylnej szyby i przekaźnik akcesoriów 15I.
6	10	10	Zwolnienie zamka tylnej klapy.
7	15	15	Gniazdo 12 V w bagażniku, jeśli samochód posiada tę opcję.
8	20	20	Centralny zamek tylnych drzwi i klapki wlewu paliwa.
9	15	15	Zasilanie instalacji przyczepy ze stałego obwodu 30.
10	10	10	Zmieniarka CD i fabryczna nawigacja VNS.
11	15	15	Moduł sterowania wyposażeniem dodatkowym AEM.
12	15	15	Dodatkowy obwód wycieraczki tylnej klapy.
13	15	15	Subwoofer w przestrzeni bagażowej, jeśli zamontowano.
14	7,5	7,5	Dodatkowe sterowanie świateł STOP.
15	20	20	Zasilanie instalacji haka przyczepy z obwodu 15I.
16	–	–	Pozycja nieobsadzona.
17	7,5	7,5	Sterownik napędu wszystkich kół AWD. To zasilanie sterowania, nie dowód sprawności pompy układu.
18	–	–	Pozycja nieobsadzona.

Volvo XC70 2005 – skrzynka w komorze silnika

W roczniku 2005 pod maską występują 24 pozycje z innymi funkcjami niż w 2003-2004. 13 (25 A) to wycieraczki, 14 i 19 (po 30 A) ABS, 21 (15 A) pompa paliwa, 22 (35 A) rozrusznik i 23 (10 A) elektronika silnika. Nie stosuj tej tabeli w roczniku 2006.

Volvo XC70 2005 - układ 24 pozycji bezpieczników pod maską — Volvo XC70 2005 – układ 24 pozycji bezpieczników pod maską.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
2	20	Reflektory dodatkowe (opcjonalne)
3	10	Moduł elektronicznej przepustnicy w niektórych silnikach bez turbo
4	20	Sondy lambda układu wydechowego
5	10	Podgrzewanie odmy, elektrozawory i układ monitorowania szczelności zbiornika paliwa
6	15	Przepływomierz MAF, sterownik ECM i wtryskiwacze
7	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
8	10	Sterowanie klimatyzacją, czujnik pedału przyspieszenia i wentylator E-box
9	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
10	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
11	20	Cewki zapłonowe
12	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
13	25	Wycieraczki przedniej szyby
14	30	Układ ABS – pierwszy obwód
15	35	Spryskiwacze reflektorów, jeśli zamontowano
16	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
17	20	Lewe światło mijania kierowcy
18	15	Światła pozycyjne przednie
19	30	ABS – drugi obwód
20	20	Prawe światło mijania pasażera
21	15	Pompa paliwa
22	35	Rozrusznik
23	10	Sterownik silnika ECM i jego przekaźnik
24	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.

Volvo XC70 2006 – zmieniona skrzynka w komorze silnika

Fabryczna instrukcja XC70 z 2006 roku wymienia w tym panelu 21 pozycji. Główne różnice to 1 i 2 (po 30 A) dla ABS, 6 (35 A) przekaźnika rozrusznika, 7 (25 A) wycieraczek, 9 (15 A) pompy paliwa i 19 (5 A) sterownika ECM. Nie używaj diagramu komory silnika z 2005 roku, mimo podobnego nadwozia.

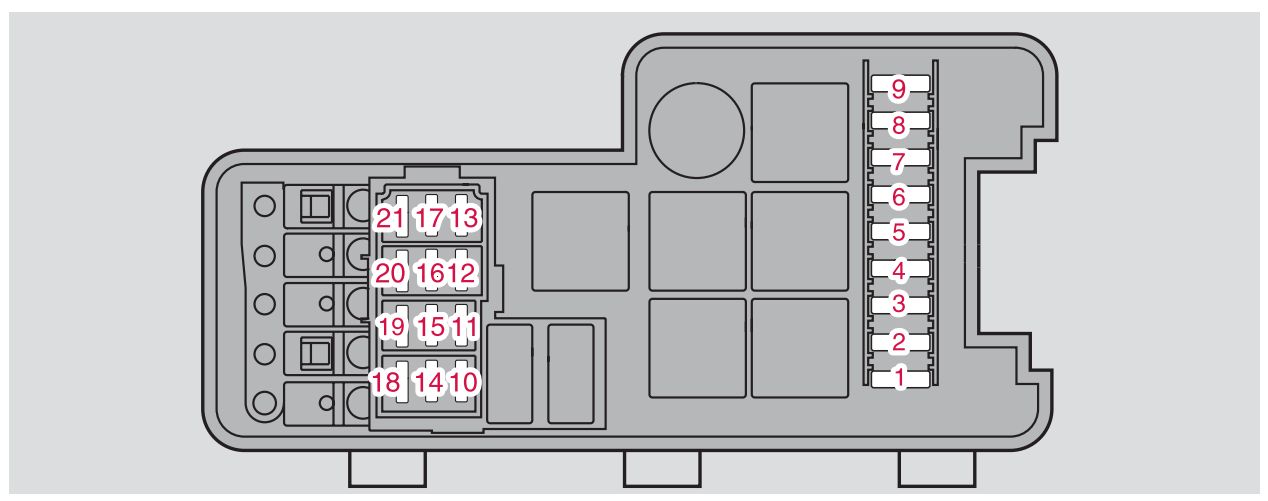

Volvo XC70 P2 2006 - schemat skrzynki bezpieczników w komorze silnika pozycje 1 do 21, ABS 1 i 2, pompa paliwa 9 — Volvo XC70 (2006) – układ 21 pól w skrzynce silnikowej, odmienny od schematu 2005.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	30	ABS – pierwszy obwód
2	30	ABS – drugi obwód
3	–	Niewykorzystane
4	–	Niewykorzystane
5	20	Reflektory dodatkowe, jeśli są zamontowane
6	35	Przekaźnik rozrusznika
7	25	Wycieraczki przedniej szyby
8	–	W fabrycznej instrukcji USA niewykorzystane; Diesle mogą mieć inną obsadę
9	15	Pompa paliwa
10	20	Cewki zapłonowe i sterownik silnika ECM
11	10	Czujnik pedału gazu, sprzęgło A/C i wentylator modułu sterowników
12	15	ECM, wtryskiwacze i przepływomierz MAF
13	10	Moduł sterowania przepustnicą
14	20	Podgrzewana sonda lambda
15	10	Podgrzewanie odmy skrzyni korbowej i elektrozawory
16	20	Lewe światło mijania
17	20	Prawe światło mijania
18	–	Niewykorzystane
19	5	Zasilanie ECM i przekaźnika sterowania silnikiem
20	15	Światła pozycyjne
21	–	Niewykorzystane

Volvo XC70 2005-2006 – trzy pozostałe skrzynki

Pod osłoną wygłuszającą kierowcy – 36 pozycji

W tym panelu pozycja 11 (15 A) zabezpiecza gniazda 12 V w kabinie, 3 (15 A) sygnał dźwiękowy, 15 (5 A) elektronikę ABS, a pozycje 1 i 2 (po 15 A) podgrzewanie foteli.

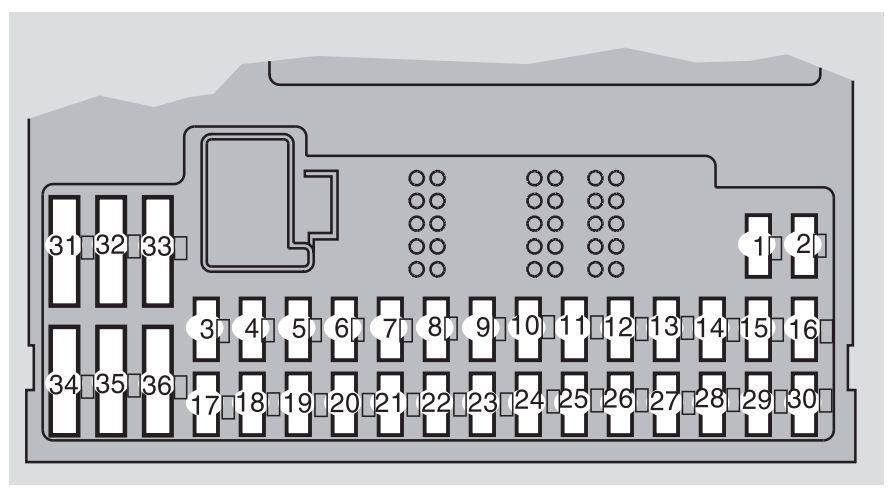

Volvo XC70 2005-2006 - panel 1-36 pod osłoną kierowcy — Volvo XC70 2005-2006 – panel 1-36 pod osłoną kierowcy.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	15	Podgrzewanie fotela pasażera
2	15	Podgrzewanie fotela kierowcy
3	15	Sygnał dźwiękowy (klakson)
4	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
5	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
6	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
7	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
8	5	Syrena alarmowa
9	5	Zasilanie wyłącznika świateł STOP
10	10	Zestaw wskaźników, klimatronic i czujnik obecności pasażera (wybrane rynki)
11	15	Gniazda 12 V w kabinie, z przodu i przy tylnych siedzeniach
12	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
13	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
14	15	Wycieraczki reflektorów w odmianie V70 R (nie występują w każdym XC70)
15	5	Elektronika ABS/STC/DSTC
16	10	Wspomaganie kierownicy i sterowanie aktywnymi reflektorami Bi-Xenon
17	7,5	Lewy przedni reflektor przeciwmgielny
18	7,5	Prawy przedni reflektor przeciwmgielny
19	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
20	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
21	10	Sterownik skrzyni biegów i blokada wstecznego w skrzyni M66
22	10	Lewe światło drogowe
23	10	Prawe światło drogowe
24	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
25	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
26	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
27	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
28	5	Zasilanie fotela pasażera oraz systemu audio
29	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
30	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
31	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
32	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
33	20	Pompa podciśnienia
34	15	Pompka spryskiwaczy reflektorów w wersji V70 R
35	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
36	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.

Na lewym końcu deski rozdzielczej – 38 pozycji

3 (30 A) to dmuchawa klimatyzacji, 9 (5 A) gniazdo diagnostyczne OBD II, 10 (20 A) fabryczne audio i 11 (30 A) jego wzmacniacz. Duża liczba pozostałych gniazd pozostaje nieobsadzona w podstawowej instrukcji.

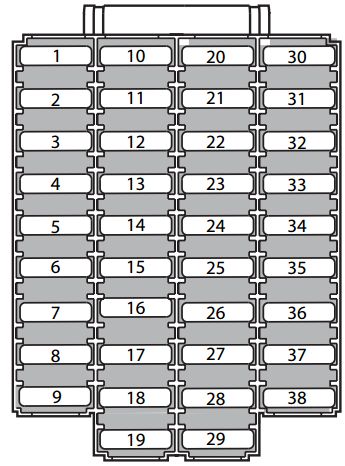

Volvo XC70 2005-2006 - skrzynka na boku deski 1-38 — Volvo XC70 2005-2006 – skrzynka na boku deski 1-38.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	25	Elektryczna regulacja fotela kierowcy
2	25	Elektryczna regulacja fotela pasażera
3	30	Dmuchawa ogrzewania i klimatyzacji
4	25	Moduł sterowania prawymi przednimi drzwiami
5	25	Moduł sterowania lewymi przednimi drzwiami
6	10	Oświetlenie górne kabiny i moduł UEM
7	15	Elektryczny szyberdach
8	7,5	Stacyjka, elektronika SRS, sterownik silnika i immobilizer
9	5	Złącze diagnostyczne OBD II, przełącznik świateł i czujnik kąta kierownicy
10	20	Fabryczny zestaw audio
11	30	Wzmacniacz fabrycznego systemu audio
12	10	Wyświetlacz nawigacji RTI
13	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
14	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
15	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
16	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
17	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
18	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
19	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
20	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
21	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
22	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
23	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
24	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
25	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
26	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
27	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
28	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
29	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
30	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
31	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
32	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
33	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
34	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
35	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
36	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
37	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
38	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.

Skrzynka po lewej stronie bagażnika – 38 pozycji

Tu znajdują się 8 (15 A) dla gniazda 12 V, 19 (15 A) dla wycieraczki tylnej klapy, 23 (7,5 A) dla AWD oraz 37 i 38 (po 20 A) dla ogrzewania tylnej szyby. Bezpiecznik nr 30 (25 A) chroni prawą stronę instalacji oświetlenia przyczepy. Jest to 25 A, a nie 40 A z niektórych nieprawidłowych schematów.

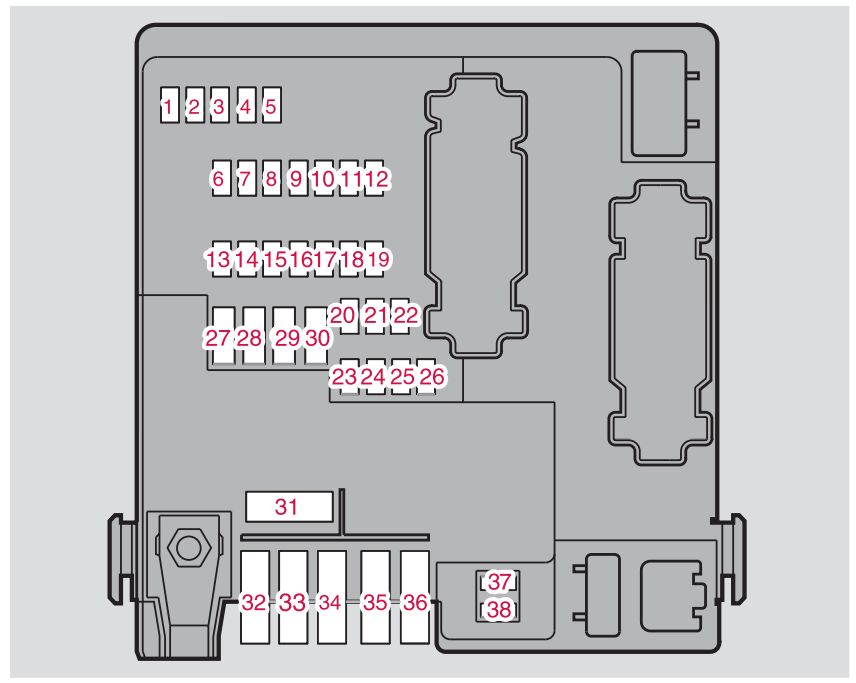

Volvo XC70 2005-2006 - skrzynka bagażnika 1-38 — Volvo XC70 2005-2006 – skrzynka bagażnika 1-38.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	10	Światła cofania
2	20	Światła pozycyjne i przeciwmgielne, bagażnik, tablica rejestracyjna i STOP
3	15	Moduł sterowania wyposażeniem dodatkowym AEM
4	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
5	10	Tylny moduł elektroniki REM
6	7,5	Fabryczna zmieniarka CD i nawigacja RTI
7	15	Instalacja przyczepy – stałe zasilanie 30
8	15	Gniazdo 12 V w bagażniku
9	20	Podnośnik szyby prawych tylnych drzwi i blokada szyb
10	20	Podnośnik szyby lewych tylnych drzwi i blokada szyb
11	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
12	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
13	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
14	15	Subwoofer w bagażniku (opcja)
15	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
16	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
17	5	Akcesoria systemu audio
18	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
19	15	Wycieraczka tylnej klapy
20	20	Przyczepa – zasilanie po zapłonie 15
21	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
22	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
23	7,5	Moduł napędu wszystkich kół AWD
24	15	Opcjonalne aktywne zawieszenie Four-C
25	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
26	5	Czujniki parkowania (opcja)
27	30	Bezpiecznik główny obwodów przyczepy, Four-C, parkowania i AWD
28	15	Centralny zamek
29	25	Lewe oświetlenie przyczepy
30	25	Prawe oświetlenie przyczepy
31	40	Główne zabezpieczenie bezpieczników 37 i 38
32	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
33	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
34	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
35	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
36	–	Pozycja niewykorzystana w podstawowej instrukcji Volvo XC70 2005.
37	20	Ogrzewanie tylnej szyby – pierwszy obwód
38	20	Ogrzewanie tylnej szyby – drugi obwód

Najczęściej szukane bezpieczniki – porównanie roczników

Obwód	2003-2004	2005	2006
Gniazdo 12 V w kabinie	Lewy bok deski 13, 15 A	Pod osłoną kierowcy 11, 15 A	Pod osłoną kierowcy 11, 15 A
Gniazdo 12 V w bagażniku	Bagażnik 7, 15 A	Bagażnik 8, 15 A	Bagażnik 8, 15 A
OBD II	Lewy bok deski 23, 5 A	Lewy bok deski 9, 5 A	Lewy bok deski 9, 5 A
Przednie wycieraczki	Komora silnika 13, 25 A	Komora silnika 13, 25 A	Komora silnika 7, 25 A
Pompa paliwa	Lewy bok deski 33, 15 A	Komora silnika 21, 15 A	Komora silnika 9, 15 A
Pompa ABS	Komora silnika 14 i 19, 30 A	Komora silnika 14 i 19, 30 A	Komora silnika 1 i 2, 30 A
Sterownik AWD	Bagażnik 17, 7,5 A	Bagażnik 23, 7,5 A	Bagażnik 23, 7,5 A
Dmuchawa	Lewy bok deski 26, 30 A	Lewy bok deski 3, 30 A	Lewy bok deski 3, 30 A

Przykłady diagnostyki usterek XC70 P2

Nie działa gniazdo 12 V

Sprawdź właściwy numer w powyższym zestawieniu według rocznika i lokalizacji. Obwody przedniego gniazda oraz bagażnika są oddzielne. Jeżeli wkładka jest sprawna, sprawdź styki i ewentualne zwarcie wewnątrz gniazda.

Silnik kręci, ale nie uruchamia się

Pompa paliwa w 2003-2004 jest chroniona przez 33 (15 A) z boku deski, w 2005 przez 21 (15 A) pod maską, a w 2006 przez 9 (15 A) pod maską. Zanim wymienisz pompę, potwierdź jej zasilanie oraz sprawdź kody błędów.

Nie działa tylna wycieraczka

W rocznikach 2003-2004 sprawdź 10 (10 A) pod maską i 12 (15 A) w bagażniku. Dla 2005-2006 sprawdź 19 (15 A) w bagażniku. Jeżeli zasilanie jest prawidłowe, zbadaj silnik i wiązkę w przelotce tylnej klapy. Pomocny może być poradnik o wycieraczkach.

Nie działa układ AWD

Moduł napędu AWD korzysta z 17 (7,5 A) w bagażniku 2003-2004 oraz 23 (7,5 A) w 2005-2006. Przy sprawnej wkładce diagnostyka powinna obejmować pompę sprzęgła, moduł sterujący i mechanikę napędu.

Świeci kontrolka ABS

W latach 2003-2005 główne obwody ABS mają pozycje 14 i 19 (po 30 A) pod maską. W 2006 są to 1 i 2 (po 30 A). Sprawne wkładki nie wykluczają usterki czujnika prędkości koła lub samego sterownika ABS.

XC70 następnej generacji

Od roku modelowego 2007/2008 sprzedawano kolejne Volvo XC70 II i V70 III (2007-2016) z platformy P3. Ten model ma inne schematy i nie jest duplikatem powyższego artykułu.

Opracowanie: Redakcja bezpieczniki.net. Zestawienia według fabrycznych instrukcji obsługi Volvo XC70 (2003, 2004, 2005, 2006). Przy innych rynkach, silnikach lub wyposażeniu zweryfikuj faktyczny amperaż na pokrywie i w instrukcji własnego samochodu.
