Fiat Grande Punto typu 199 z lat 2006-2012 występował w różnych konfiguracjach instalacji elektrycznej. W samochodach z początkowego okresu spotyka się panel deski z oznaczeniami F12-F53, a w późniejszym wariancie panel, którego gniazda na rysunku numerowane są 01-14. Różnią się także skrzynki silnika i przypisania zapalniczki. Właśnie dlatego poniżej oba układy opisano osobno, wraz z odpowiadającymi im diagramami i pełnymi tabelami.
Przed pracą należy wyłączyć zapłon, wyjąć kluczyk i porównać skrzynkę samochodu z odpowiednim rysunkiem. Obsada dodatkowych bezpieczników zależy od wersji silnikowej i wyposażenia. W starszych i nowszych samochodach tego samego typu 199 mogą występować rozwiązania przejściowe, dlatego data produkcji oraz wygląd skrzynki są ważniejsze od roku rejestracji.
Fiat Grande Punto 2006-2009 – skrzynka w kabinie

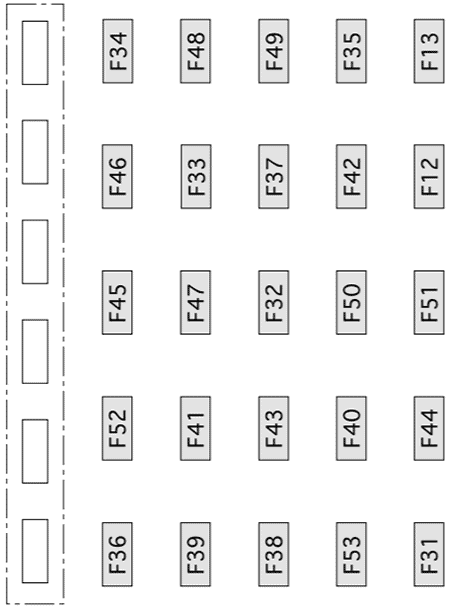

Lokalizacja i otwieranie: panel znajduje się nisko po lewej stronie kolumny kierownicy, za plastikową osłoną. Odkręć dwa mocowania A, odchyl pokrywę B i porównaj gniazda z diagramem F12-F53. Po kontroli załóż osłonę i zablokuj oba mocowania. Nie trzeba zdejmować całej deski rozdzielczej.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 10 | Prawe światło mijania |
| F13 | 10 | Lewe światło mijania i regulacja wysokości reflektorów |
| F31 | 7,5 | Sterowanie klimatyzacją manualną, cewki przekaźników komory silnika, czujniki parkowania – zależnie od wyposażenia |
| F32 | 15 | Oświetlenie instalacji pojazdu |
| F33 | – | Pozycja wolna |
| F34 | – | Pozycja wolna |
| F35 | 10 | Elektryczne wspomaganie kierownicy, czujnik wody w filtrze Diesel – zależnie od silnika |
| F36 | 15 | Subwoofer – jeśli występuje |
| F37 | 10 | Zestaw wskaźników po zapłonie, światła STOP i trzecie światło STOP |
| F38 | 20 | Centralny zamek |
| F39 | 10 | Oświetlenie bagażnika i wnętrza, radio, klimatyzacja automatyczna, telefon i złącze EOBD |
| F40 | 25 | Ogrzewanie tylnej szyby |
| F41 | 7,5 | Podgrzewanie lusterek zewnętrznych |
| F42 | 7,5 | Sterowanie ABS i sygnał wyłącznika pedału hamulca |
| F43 | 30 | Przednie wycieraczki i pompa spryskiwaczy szyb |
| F44 | 20 | Zapalniczka |
| F45 | 15 | Podgrzewanie foteli – jeśli występuje |
| F46 | 15 | Elektryczny dach – jeśli występuje |
| F47 | 20 | Przednia szyba elektryczna lewa |
| F48 | 20 | Przednia szyba elektryczna prawa |
| F49 | 7,5 | Radio, automatyczna klimatyzacja, tempomat, sterowanie ASR, telefon, oświetlenie sterowań, czujnik deszczu – zależnie od wersji |
| F50 | 7,5 | Sterownik poduszek powietrznych |
| F51 | 7,5 | Podświetlenie sterowań, zapalniczki i tablicy rejestracyjnej |
| F52 | 15 | Tylna wycieraczka |
| F53 | 10 | Światła awaryjne, zasilanie zestawu wskaźników i oświetlenie osłon przeciwsłonecznych |
Fiat Grande Punto 2006-2009 – skrzynka w komorze silnika

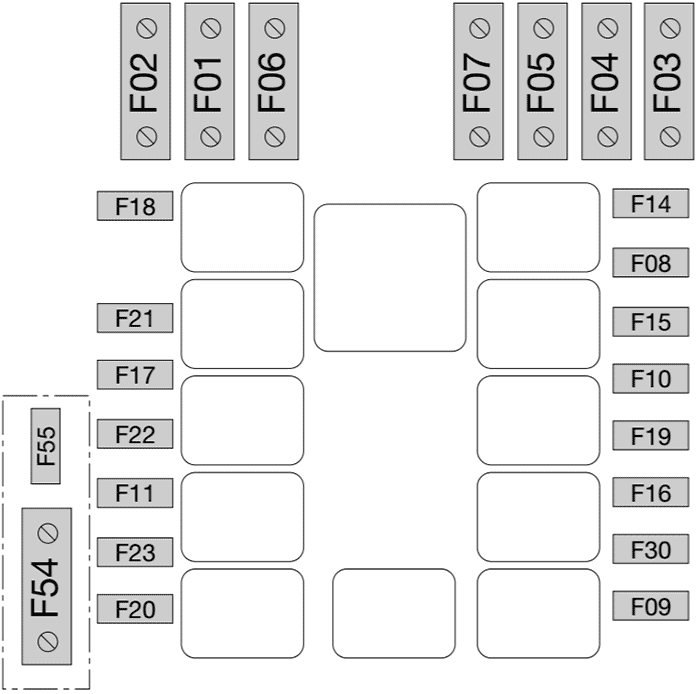

Lokalizacja i otwieranie: skrzynka znajduje się obok akumulatora, pod pokrywą ochronną B. Po wyłączeniu zapłonu naciśnij boczne zaczepy mocujące A, unieś osłonę i odczytaj oznaczenia F01-F54. Po sprawdzeniu docisnij pokrywę, aż zatrzaski się zamkną. Obwody wysokoprądowe ABS i wspomagania kierownicy warto diagnozować w warsztacie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F01 | 70 | Zasilanie panelu deski rozdzielczej – funkcje standardowe |
| F02 | 40 | Zasilanie panelu deski rozdzielczej – wyposażenie dodatkowe |
| F03 | 20 | Wyłącznik zapłonu i obwód rozruchu |
| F04 | 60 | Główne zasilanie ABS/ESP |
| F05 | 60 | Elektryczne wspomaganie kierownicy |
| F06 | 30 | Wentylator chłodnicy – jeden bieg lub pierwszy bieg, zależnie od silnika |
| F07 | 40 / 50 | Drugi bieg wentylatora chłodnicy; 40 lub 50 A zależnie od układu chłodzenia |
| F08 | 30 | Dmuchawa kabiny |
| F09 | 20 | Spryskiwacze reflektorów – jeśli występują |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 15 | Wtórne obwody sterowania silnikiem, cewki i sondy – zależnie od jednostki |
| F14 | 10 | Prawe światło drogowe |
| F15 | 10 | Lewe światło drogowe |
| F16 | 7,5 | Zasilanie sterownika silnika i przekaźnika sterowania |
| F17 | 10 | Sterownik silnika – obwód zasilania |
| F18 | 7,5 | Sterownik silnika i sterowanie chłodzeniem – zasilanie stałe |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 20 | Podgrzewanie filtra paliwa w Dieslu |
| F21 | 15 | Pompa paliwa |
| F22 | 20 | Cewki zapłonowe i wtryskiwacze; także pompa w wybranych 1.2 |
| F30 | 15 | Przednie światła przeciwmgielne |
| F31 | 7,5 | Światła cofania – zależnie od wykonania |
| F54 | 60 | Główne zasilanie podgrzewania świec żarowych Diesel |
Fiat Grande Punto 2010-2012 – skrzynka pod deską rozdzielczą

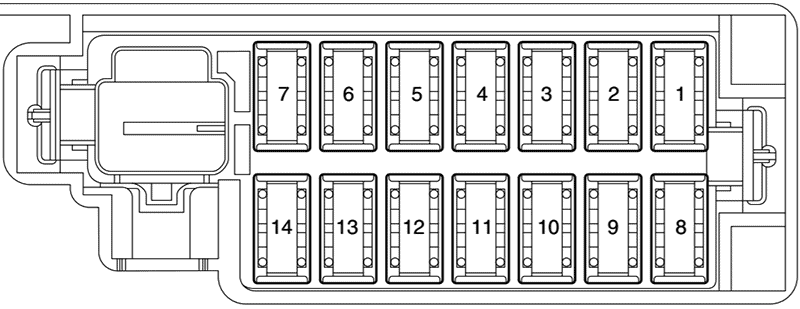

Lokalizacja i dostęp: druga wersja panelu znajduje się w tym samym rejonie – nisko po stronie kierowcy, na lewo od kolumny kierownicy. Poluzuj dwa wkręty A dolnej osłony i zdejmij pokrywę. W tym wariancie na diagramie są dwa rzędy, z numerami od 1 do 14. Nie należy tutaj szukać bezpiecznika F44 z rysunku starszego wariantu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 01 | 7,5 | Prawe światło mijania |
| 02 | 5 | Przednia i tylna lampka sufitowa – odmiana VAN |
| 03 | 5 | Zestaw wskaźników |
| 04 | 20 | Zamki drzwi, Dead Lock i odblokowanie klapy bagażnika |
| 05 | 10 | Stałe zasilanie EOBD, radio, alarm i system Blue&Me |
| 06 | 20 | Pompa spryskiwaczy przedniej i tylnej szyby |
| 07 | 20 | Elektryczna szyba pasażera |
| 08 | 7,5 / 10 | Lewe światło mijania i korektor położenia reflektorów – warianty |
| 09 | – | Brak przypisania w zestawieniu dla tego wariantu |
| 10 | 7,5 | Wyłączniki pedałów hamulca i sprzęgła, Blue&Me, stabilizator napięcia, światła cofania, sygnały Diesla i przekaźniki |
| 11 | 5 | Zestaw wskaźników i dodatkowe światło STOP |
| 12 | 5 | Podświetlenie sterowania, lusterka elektryczne, dach i port MyPort |
| 13 | 5 | Cewki przekaźników komory silnika i komputera nadwozia |
| 14 | 20 | Elektryczna szyba kierowcy |
Fiat Grande Punto 2010-2012 – skrzynka w komorze silnika

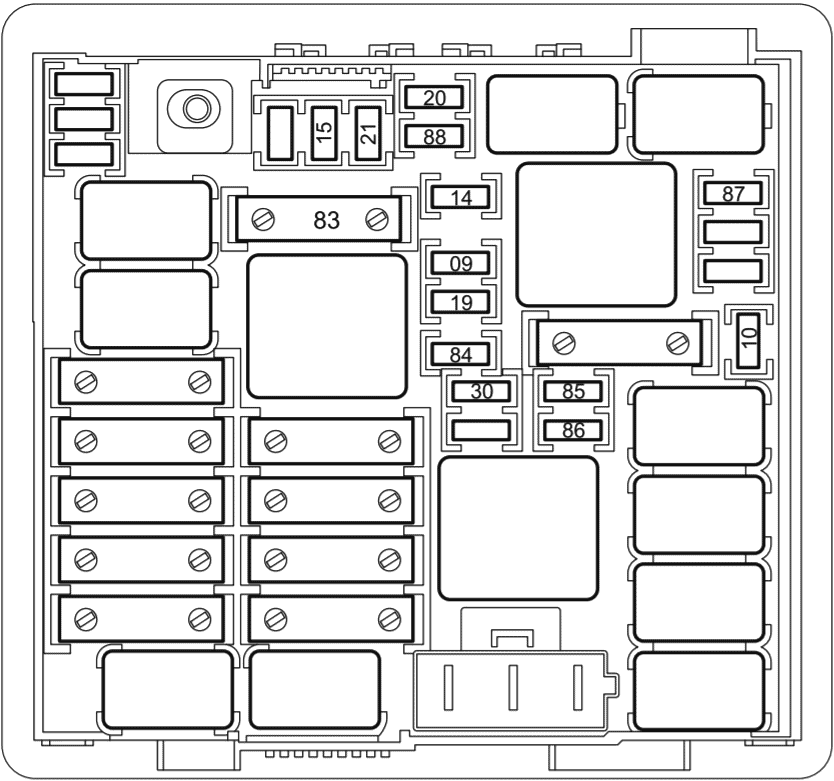

Jak się dostać: otwórz maskę i odszukaj skrzynkę przy akumulatorze. Po wyłączeniu zapłonu zwolnij mocowania wskazane strzałkami na obudowie, a następnie zdejmij pokrywę. Numerację gniazd F09-F88 odczytaj z diagramu tej wersji, bez przenoszenia oznaczeń z układu F01-F54 stosowanego we wcześniejszej konfiguracji. Zamknij pokrywę na wszystkich mocowaniach, aby chronić styki przed wodą.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F09 | 20 | System audio Hi-Fi, radio i subwoofer |
| F10 | 10 | Klakson |
| F14 | 15 | Światła drogowe lewe i prawe |
| F15 | 30 | Dodatkowe ogrzewanie – jeśli występuje |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 30 | Ogrzewanie tylnej szyby |
| F21 | 15 | Pompa paliwa w zbiorniku |
| F30 | 15 | Oba przednie światła przeciwmgielne |
| F84 | 7,5 | Elektrozawory układu CNG – jeśli występuje |
| F85 | – | Przygotowanie gniazda zasilania – wariant niewykorzystany |
| F86 | 15 | Gniazdo 12 V w kabinie / zapalniczka |
| F87 | 5 | Czujnik monitorowania akumulatora IBS |
| F88 | 7,5 | Podgrzewanie lusterek zewnętrznych |
Fiat Grande Punto 2010-2012 – skrzynka w bagażniku

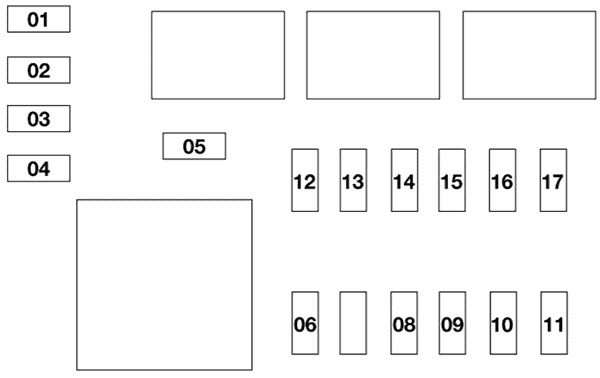

Lokalizacja i otwieranie: po otwarciu klapy bagażnika zdejmij niewielką klapkę kontrolną w lewym boczku tapicerki. Za nią znajduje się panel wyposażenia dodatkowego. Rysunek pokazuje gniazda 01-17. Jeśli samochód nie ma podgrzewanych foteli, elektrycznych szyb tylnych ani dachu, odpowiednie miejsca mogą być wolne. Po kontroli zatrzaśnij osłonę w boczku bagażnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 01 | – | Pozycja wolna |
| 02 | – | Pozycja wolna |
| 03 | – | Pozycja wolna |
| 04 | 10 | Elektryczna regulacja podparcia lędźwiowego fotela kierowcy |
| 05 | 15 | Gniazdo 12 V w bagażniku |
| 06 | – | Pozycja wolna |
| 07 | – | Przygotowanie do instalacji przyczepy – bezpiecznik montowany przy doposażeniu |
| 08 | 10 | Podgrzewanie fotela kierowcy |
| 09 | 10 | Podgrzewanie fotela pasażera |
| 10 | 20 | Elektryczna szyba tylna prawa |
| 11 | 20 | Elektryczna szyba tylna lewa |
| 12 | – | Pozycja niewyszczególniona w tabeli tej wersji |
| 13 | 5 | Sterownik monitorowania ciśnienia opon / iTPMS |
| 14 | 7,5 | Sterownik alarmu |
| 15 | – | Pozycja wolna |
| 16 | – | Pozycja wolna |
| 17 | 20 | Elektryczny dach – jeśli występuje |
Gdzie jest bezpiecznik zapalniczki?
W starszym układzie, pokazanym dla lat 2006-2009, zapalniczka korzysta z bezpiecznika F44 20 A w kabinie. W późniejszym układzie, pokazanym dla lat 2010-2012, jest to F86 15 A pod maską. Tak duża różnica oznaczeń pokazuje, dlaczego przy wymianie trzeba najpierw zidentyfikować fizyczny wariant skrzynki. W nowszej wersji gniazdo 12 V w bagażniku ma osobne zabezpieczenie 05 15 A.
Najczęściej sprawdzane obwody
W starszej instalacji: przednie wycieraczki i spryskiwacze – F43 30 A w kabinie; pompa paliwa – F21 15 A pod maską; klakson – F10 15 A pod maską; światła mijania – F12 i F13 po 10 A w kabinie.
W późniejszej instalacji: spryskiwacze – pozycja 06 20 A w kabinie; pompa paliwa – F21 15 A pod maską; klakson – F10 10 A; światła drogowe – F14 15 A pod maską; ogrzewanie tylnej szyby – F20 30 A.
Różnice między wersjami silnikowymi
Przy starszym panelu szczególnej kontroli wymagają F06 i F07 wentylatora chłodnicy, ponieważ wartości i obsada zależą od silnika i klimatyzacji. W nowszej odmianie obwody dodatkowego ogrzewania, CNG, czujnika akumulatora i wyposażenia komfortowego występują tylko w określonych wersjach. Nie należy stosować bezpiecznika o wyższym amperażu na podstawie tabeli innego rocznika.
Fiat Punto II FL / Classic ma inną instalację niż Grande Punto, mimo podobnej nazwy. Odrębnego schematu wymaga również sportowa odmiana Abarth Grande Punto.
FAQ: Fiat Grande Punto
Gdzie znajduje się skrzynka bezpieczników w kabinie?
Za dolną pokrywą po lewej stronie kierownicy. Dostęp zapewnia odkręcenie dwóch mocowań osłony.
Dlaczego w niektórych schematach widzę F44, a w innych F86?
To dwa różne warianty instalacji. W pierwszym zapalniczka korzysta z F44 w kabinie, a w drugim z F86 w komorze silnika. Przed wymianą trzeba porównać rysunek z rzeczywistą skrzynką.
Gdzie jest bezpiecznik pompy paliwa?
W obu wymienionych zestawieniach występuje F21 15 A w komorze silnika, ale jego fizyczne położenie należy sprawdzić według odpowiedniego diagramu.
Czy każdy Grande Punto ma skrzynkę w bagażniku?
W wielu wersjach występuje panel dodatkowych zabezpieczeń, lecz jego obsada zależy od wyposażenia. Poszczególne puste pozycje nie oznaczają usterki.
