Audi TT 8N 1999–2006 – bezpieczniki, skrzynki i przekaźniki
Ten schemat dotyczy pierwszej generacji Audi TT, oznaczanej jako 8N. Obejmuje roczniki 1999, 2000, 2001, 2002, 2003, 2004, 2005 i część aut z 2006 roku. Wersje Coupe, Roadster oraz quattro korzystają z bardzo podobnego układu, ale obsadzenie niektórych pozycji zależy od silnika, rynku i wyposażenia.
Najczęściej szukany bezpiecznik w Audi TT 8N to F41 od zapalniczki. W tej samej skrzynce znajdziesz też bezpieczniki od wycieraczek, pompy paliwa, świateł, dmuchawy, radia, Haldexa, ABS/ESP, spryskiwaczy reflektorów, ogrzewania tylnej szyby i podgrzewanych foteli.
Ważne: Audi TT 8N to inny układ niż Audi TT 8J 2006–2014 oraz Audi TT FV/8S 2015–2020. Jeżeli masz nowszą generację, nie korzystaj z tej tabeli.
Najpierw sprawdź te bezpieczniki
Jeżeli szukasz konkretnej usterki, ta tabela pozwoli szybciej dojść do właściwej pozycji.
| Objaw / funkcja | Bezpiecznik | Prąd [A] | Gdzie? |
|---|---|---|---|
| Zapalniczka / gniazdo 12 V | F41 | 15 A | Skrzynka w desce rozdzielczej |
| Wycieraczki i spryskiwacz przedniej szyby | F24 | 20 A | Skrzynka w desce rozdzielczej |
| Pompa paliwa | F28 | 20 A | Skrzynka w desce rozdzielczej |
| Światła stopu | F13 | 10 A | Skrzynka w desce rozdzielczej |
| Klakson | F40 | 20 A | Skrzynka w desce rozdzielczej |
| Radio | F37 / F42 | 10 / 20 A | Skrzynka w desce rozdzielczej |
| ABS / ESP | F9 | 5 A | Skrzynka w desce rozdzielczej |
| Sprzęgło Haldex / quattro | F31 | 5 A | Skrzynka w desce rozdzielczej |
| Prawe światło drogowe | F18 | 10 A | Skrzynka w desce rozdzielczej |
| Lewe światło drogowe | F19 | 10 A | Skrzynka w desce rozdzielczej |
| Prawe światło mijania | F20 | 15 A | Skrzynka w desce rozdzielczej |
| Lewe światło mijania | F21 | 15 A | Skrzynka w desce rozdzielczej |
| Światła przeciwmgielne | F36 | 15 A | Skrzynka w desce rozdzielczej |
| Spryskiwacze reflektorów | F33 | 20 A | Skrzynka w desce rozdzielczej |
| Dmuchawa / klimatyzacja | F25 | 25 A | Skrzynka w desce rozdzielczej |
| Ogrzewanie tylnej szyby | F26 | 25 A | Skrzynka w desce rozdzielczej |
| Centralny zamek | F6 / F14 / F38 | 5–15 A | Skrzynka w desce rozdzielczej |
| Podgrzewane fotele | F44 | 15 A | Skrzynka w desce rozdzielczej |
| Podgrzewane lusterka i dysze spryskiwaczy | F1 | 10 A | Skrzynka w desce rozdzielczej |
Którego Audi TT dotyczy ten schemat?
W Audi TT najważniejsze jest oznaczenie generacji. Rocznik 2006 jest graniczny, ponieważ kończyła się pierwsza generacja 8N i zaczynała druga generacja 8J.
| Generacja | Lata | Czy ten schemat pasuje? |
|---|---|---|
| Audi TT 8N | 1999–2006 | Tak, ten artykuł dotyczy tej generacji. |
| Audi TT 8J | 2006–2014 | Nie. To druga generacja i ma inny układ bezpieczników. |
| Audi TT FV/8S | 2015–2020 / 2023 | Nie. To trzecia generacja. |
Gdzie są skrzynki bezpieczników i przekaźników?

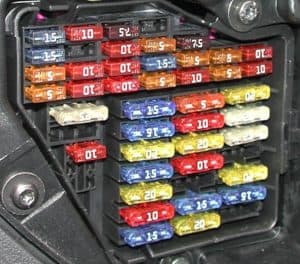

Najważniejsza skrzynka bezpieczników w Audi TT 8N znajduje się z lewej strony deski rozdzielczej, za plastikową osłoną. Aby ją zdjąć, włóż płaski śrubokręt w wycięcie i ostrożnie podważ pokrywę. Na wewnętrznej stronie osłony powinna być naklejka z opisem bezpieczników. W bliższym rzędzie znajdują się również bezpieczniki zapasowe.
W zależności od wersji samochodu można spotkać również dodatkowe elementy instalacji: skrzynkę po lewej stronie komory silnika, sterownik zasilania i dodatkowe przekaźniki pod deską, główny blok bezpieczników przy akumulatorze oraz dodatkowy blok przekaźników w bagażniku.
- Skrzynka w desce rozdzielczej — lewa strona kokpitu, za osłoną.
- Skrzynka / połączenia w komorze silnika — z przodu po lewej stronie.
- Sterownik zasilania i przekaźniki — po lewej stronie pod deską rozdzielczą.
- Bezpieczniki przy akumulatorze — bezpieczniki dużej mocy.
- Dodatkowy blok w bagażniku — zależnie od wersji i wyposażenia.

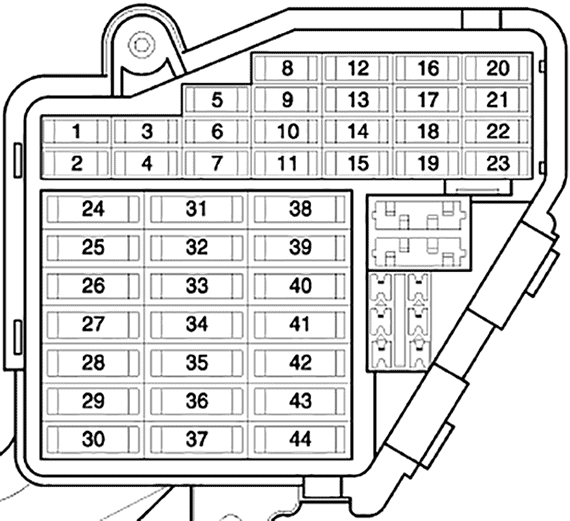

Skrzynka bezpieczników w desce rozdzielczej
To główna tabela dla Audi TT 8N. Jeżeli nie działa zapalniczka, światła, wycieraczki, klakson, radio, centralny zamek, pompa paliwa albo ogrzewanie tylnej szyby, zacznij właśnie tutaj.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 10 | Podgrzewane dysze spryskiwaczy przedniej szyby, podgrzewane lusterka zewnętrzne |
| 2 | 10 | Kierunkowskazy / układ sygnalizacji skrętu |
| 3 | 5 | Oświetlenie schowka, klimatyzacja, przekaźnik świateł przeciwmgielnych, lampka kontrolna świateł postojowych |
| 4 | 5 | Oświetlenie tablicy rejestracyjnej |
| 5 | 7,5 | Układ komfortu: podgrzewanie siedzeń, sterowanie lampami, Homelink, lusterka elektryczne, czujnik temperatury zewnętrznej, klimatyzacja |
| 6 | 5 | Centralny zamek |
| 7 | 10 | Światło cofania |
| 8 | 5 | Telefon |
| 9 | 5 | ABS / ESP |
| 10 | 5 / 15 | Sterowanie silnikiem, zależnie od wersji |
| 11 | 5 | Zestaw wskaźników, blokada zmiany biegów, lampka ostrzegawcza generatora |
| 12 | 7,5 | Złącze diagnostyczne DLC / OBD, telefon |
| 13 | 10 | Światła stopu |
| 14 | 10 | Oświetlenie wnętrza, centralny zamek |
| 15 | 5 | Zestaw wskaźników |
| 16 | 10 | Sprzęgło elektromagnetyczne klimatyzacji, elektryczna pompa wody |
| 17 | – | Nieużywany / pusty |
| 18 | 10 | Prawe światło drogowe |
| 19 | 10 | Lewe światło drogowe |
| 20 | 15 | Prawe światło mijania, regulacja zasięgu reflektorów |
| 21 | 15 | Lewe światło mijania, regulacja zasięgu reflektorów |
| 22 | 5 | Prawe światło postojowe i tylne |
| 23 | 5 | Lewe światło postojowe i tylne |
| 24 | 20 | Wycieraczka przedniej szyby, pompka spryskiwacza |
| 25 | 25 | Dmuchawa świeżego powietrza, klimatyzacja |
| 26 | 25 | Ogrzewanie tylnej szyby |
| 27 | – | Nieużywany / pusty |
| 28 | 20 | Pompa paliwa |
| 29 | 15 | Sterowanie silnikiem |
| 30 | – | Nieużywany / pusty |
| 31 | 5 | Sprzęgło Haldex, wersje quattro |
| 32 | 10 | Wtryskiwacze / sterowanie silnikiem |
| 33 | 20 | Spryskiwacze / czyszczenie reflektorów |
| 34 | 10 | Sterowanie silnikiem |
| 35 | – | Nieużywany / pusty |
| 36 | 15 | Przednie i tylne światła przeciwmgielne |
| 37 | 10 | Styk S, radio, centralny zamek |
| 38 | 15 | Centralny zamek |
| 39 | 15 | Światła awaryjne |
| 40 | 20 | Klakson |
| 41 | 15 | Zapalniczka |
| 42 | 20 / 25 | Radio, monitoring wnętrza / czujniki alarmu |
| 43 | 10 | Sterowanie silnikiem |
| 44 | 15 | Podgrzewane siedzenia |
Za zapalniczkę w Audi TT 8N odpowiada bezpiecznik F41 15 A w skrzynce po lewej stronie deski rozdzielczej.
Bezpieczniki i przekaźniki przy akumulatorze oraz w komorze silnika
W wybranych wersjach Audi TT 8N występują dodatkowe bezpieczniki i przekaźniki związane z wentylatorem chłodnicy, pompą wtórnego powietrza, sterownikiem silnika, generatorem i zasilaniem skrzynki bezpieczników w kabinie. To nie są bezpieczniki, które sprawdza się przy każdej drobnej usterce, ale są ważne przy problemach z ładowaniem, wentylatorami, rozruchem lub zasilaniem wielu obwodów naraz.
| Oznaczenie | Opis |
|---|---|
| S131 | Bezpiecznik 1 — silnik pompy wtórnego wtrysku powietrza |
| S132 | Bezpiecznik 2 — sterownik silnika |
| S133 | Bezpiecznik 3 — wentylator chłodnicy |
| S134 | Bezpiecznik 4 — zasilanie przedziału pasażerskiego |
| S138 | Bezpiecznik 5 — generator / alternator |
| S162 | Bezpiecznik przy akumulatorze — pompa |
| S163 | Bezpiecznik przy akumulatorze — zawory |
| S164 | Bezpiecznik przy akumulatorze — wentylator płynu chłodzącego |
Dodatkowe przekaźniki
W zależności od wersji wyposażenia i silnika Audi TT 8N może mieć dodatkową listwę przekaźników. Jeżeli bezpiecznik jest sprawny, a dany obwód nadal nie działa, warto sprawdzić także przekaźnik.
| Pozycja | Opis |
|---|---|
| 2 | Sterowanie oświetleniem |
| 3 | Sterowanie oświetleniem |
| 4 | Przekaźnik świateł przeciwmgielnych |
| 5 | Przekaźnik blokady rozruchu |
| 7 | Przekaźnik świateł stopu / ESP |
| 10 | Przekaźnik ogrzewania tylnej szyby |
| 12 | Sterownik funkcji składania lusterek |
| 13 | Przekaźnik pompy obiegowej płynu chłodzącego |
Typowe usterki i gdzie zacząć
Nie działa zapalniczka
Sprawdź F41 15 A. Jeżeli bezpiecznik przepala się ponownie, odłącz ładowarkę, transmiter FM, kompresor albo rozdzielacz gniazda. W starszych TT uszkodzone akcesoria bardzo często powodują zwarcie w gnieździe zapalniczki.
Nie działają wycieraczki lub spryskiwacz
Sprawdź F24 20 A. Jeżeli problem dotyczy tylko spryskiwacza, sprawdź także pompkę, wiązkę przy zbiorniku i sam przełącznik zespolony.
Auto kręci, ale nie odpala
Sprawdź F28 od pompy paliwa, a także bezpieczniki sterowania silnikiem: F10, F29, F32, F34 i F43. Przy braku zasilania wielu elementów warto sprawdzić także bezpieczniki przy akumulatorze.
Nie działają światła mijania albo drogowe
Światła drogowe: F18 prawa strona i F19 lewa strona. Światła mijania: F20 prawa strona i F21 lewa strona.
Nie działa ogrzewanie tylnej szyby
Sprawdź F26 oraz przekaźnik ogrzewania tylnej szyby. Jeżeli bezpiecznik i przekaźnik są sprawne, problem może być w ścieżkach grzewczych szyby, złączach albo przewodach w klapie.
Problem z quattro / Haldex
Sprawdź F31 5 A. Przy problemach z napędem quattro sama wymiana bezpiecznika często nie wystarczy — warto odczytać błędy sterownika Haldex i sprawdzić zasilanie pompy.
Nie działa klakson
Sprawdź F40 20 A. Jeżeli bezpiecznik jest cały, przyczyną może być przekaźnik, sam klakson, masa albo sterowanie w kierownicy.
Przed wymianą bezpiecznika
Wymieniaj bezpiecznik wyłącznie na taki sam amperaż. Nie wkładaj mocniejszego „na próbę”, bo możesz uszkodzić wiązkę albo moduł sterujący. Jeżeli nowy bezpiecznik od razu się przepala, szukaj zwarcia, wilgoci, przetartego przewodu albo uszkodzonego odbiornika.
Przy starszych egzemplarzach Audi TT 8N warto też sprawdzić stan osłon, odpływów wody, złącz pod deską oraz skrzynki przy akumulatorze. Problemy z wilgocią i utlenionymi stykami potrafią powodować objawy podobne do przepalonego bezpiecznika.
Powiązane schematy Audi TT
- Audi TT / TTS 8J 2006–2014 — druga generacja
- Audi TT / TTS / TT RS FV/8S 2015–2020 — trzecia generacja
- Pozostałe schematy Audi TT
FAQ
Gdzie jest skrzynka bezpieczników w Audi TT 8N?
Główna skrzynka znajduje się z lewej strony deski rozdzielczej, za boczną osłoną.
Gdzie jest bezpiecznik zapalniczki?
Za zapalniczkę odpowiada bezpiecznik F41 15 A w skrzynce w desce rozdzielczej.
Który bezpiecznik odpowiada za pompę paliwa?
Pompa paliwa jest przypisana do bezpiecznika F28 20 A. W niektórych wersjach warto sprawdzić również bezpieczniki przy akumulatorze i zasilanie pompy.
Który bezpiecznik odpowiada za wycieraczki?
Wycieraczki i pompka spryskiwacza przedniej szyby są pod bezpiecznikiem F24 20 A.
Gdzie jest bezpiecznik Haldex?
Sprzęgło Haldex w wersjach quattro jest przypisane do bezpiecznika F31 5 A.
Gdzie jest bezpiecznik klaksonu?
Klakson jest przypisany do bezpiecznika F40 20 A.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
Ogrzewanie tylnej szyby jest zabezpieczone bezpiecznikiem F26 25 A. Warto sprawdzić również przekaźnik ogrzewania tylnej szyby.
Czy schemat Audi TT 2000 i 2001 jest taki sam?
To ta sama generacja Audi TT 8N, więc główna skrzynka w desce rozdzielczej jest bardzo podobna. Różnice mogą dotyczyć wyposażenia, silnika, rynku i dodatkowych przekaźników.
Czy ten schemat pasuje do Audi TT 8J 2006–2014?
Nie. Audi TT 8J to druga generacja i ma inny układ bezpieczników. Dla 8J użyj osobnego schematu.
