Schemat bezpieczników dla trzeciej generacji Audi TT, oznaczanej jako FV/8S. Dotyczy aut z lat 2015, 2016, 2017, 2018, 2019 i 2020, w tym wersji Coupe, Roadster, TTS oraz TT RS. Przy tej generacji najczęściej szukane są bezpieczniki od zapalniczki, gniazd 12 V, Haldexa, MMI, reflektorów LED, klaksonu, wycieraczek, ogrzewania tylnej szyby, rozrusznika i elektroniki dachu w Roadsterze.
W Audi TT FV/8S są dwie główne skrzynki bezpieczników. Jedna znajduje się w komorze silnika, a druga w kabinie — za osłoną po lewej stronie kierownicy. Układ może się różnić zależnie od rocznika, wersji silnika, napędu quattro, wyposażenia S line, TTS, TT RS oraz nadwozia Coupe lub Roadster.
W skrócie: zapalniczka i gniazda zasilania są pod bezpiecznikiem F40 w kabinie. Wycieraczki są pod F19 w komorze silnika. Ogrzewanie tylnej szyby to F53 w kabinie. Haldex / sprzęgło napędu quattro znajdziesz przy F11 albo F44, zależnie od rocznika.
Jak szybko znaleźć właściwy bezpiecznik?
Zacznij od objawu. W tej generacji Audi TT część funkcji jest rozdzielona między kabinę i komorę silnika, więc sam numer bezpiecznika bez lokalizacji może wprowadzać w błąd.
| Nie działa… | Sprawdź | Gdzie? |
|---|---|---|
| Zapalniczka / gniazdo 12 V | F40 — zapalniczka, gniazdka | Kabina |
| Wycieraczki przednie | F19 — wycieraczki | Komora silnika |
| Tylna szyba nie grzeje | F53 — ogrzewanie tylnej szyby | Kabina |
| Klakson | F15 albo F20, zależnie od rocznika | Komora silnika |
| Rozrusznik | F23 oraz F49 | Komora silnika / kabina |
| Haldex / quattro | F11 albo F44 | Kabina |
| MMI / infotainment | F4, F12, F16, F28 | Kabina |
| Dmuchawa klimatyzacji | F14 | Kabina |
| Reflektory LED / światła zakrętowe | F32, F36, F37 | Komora silnika / kabina |
| Poduszki powietrzne | F33 | Kabina |
| Podgrzewane siedzenia | F26 | Kabina |
| Elektryczne szyby | F25 kierowca, F39 pasażer | Kabina |
| Centralny zamek | F42 | Kabina |
| Adaptacyjne zawieszenie | F13 albo F52, zależnie od rocznika | Kabina |
Którego Audi TT dotyczy ten schemat?
Ten wpis dotyczy generacji FV/8S, czyli trzeciej generacji Audi TT. Jeżeli masz starsze TT 8N albo TT 8J, nie korzystaj z tej tabeli — tam numery bezpieczników są inne.
| Generacja | Lata | Czy ten schemat pasuje? |
|---|---|---|
| Audi TT 8N | 1998/1999–2006 | Nie, potrzebny jest osobny schemat. |
| Audi TT / TTS 8J | 2006–2014 | Nie, to poprzednia generacja. |
| Audi TT / TTS / TT RS FV/8S | 2015–2020 | Tak, ten wpis dotyczy tej generacji. |
| Audi TT FV/8S po 2020 | 2021–2023 | Układ jest podobny, ale porównaj opis z pokrywą skrzynki w samochodzie. |

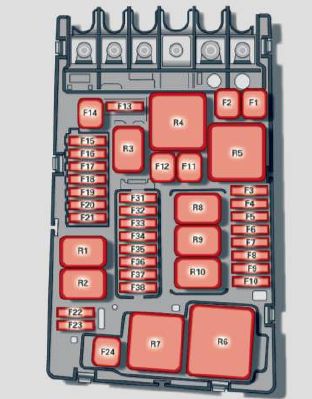

Skrzynka bezpieczników w komorze silnika
Skrzynka w komorze silnika odpowiada głównie za układ silnika, ESC, rozrusznik, wycieraczki, klakson, elementy skrzyni biegów, reflektory LED i część obwodów zależnych od wersji silnikowej. W mocniejszych odmianach, takich jak TTS i TT RS, część pozycji może być opisana inaczej niż w zwykłym TT.
| Bezpiecznik | Opis |
|---|---|
| F1 | Sterownik ESC |
| F2 | Sterownik ESC |
| F3 | Sterownik silnika |
| F4 | Chłodzenie silnika, elementy silnika, przekaźniki dodatkowej nagrzewnicy, przekaźnik pompy powietrza wtórnego |
| F5 | Elementy silnika, układ odpowietrzania / zbiornika paliwa |
| F6 | Czujnik świateł hamowania |
| F7 | Elementy silnika |
| F8 | Sonda lambda / czujnik tlenu |
| F9 | 2016–2018: elementy silnika, zawór / klapa układu wydechowego, sterownik czasu żarzenia; 2019–2020: elementy silnika, zawór / klapa układu wydechowego |
| F10 | Wtryskiwacze paliwa, sterownik układu paliwowego |
| F11 | 2016–2018: element grzejny dodatkowej nagrzewnicy 2; 2019–2020: nieużywany |
| F12 | 2016–2018: element grzejny dodatkowej nagrzewnicy 3; 2019–2020: nieużywany |
| F13 | 2016–2018: sterownik automatycznej skrzyni biegów; 2019–2020: pompa płynu przekładniowego |
| F14 | 2016–2017: nieużywany; 2018–2020: cewki zapłonowe w silniku 5-cylindrowym |
| F15 | Klakson |
| F16 | Cewka zapłonowa |
| F17 | 2016–2018: sterownik ESC, sterownik silnika; 2019–2020: tłumik / układ wydechowy |
| F18 | 2016–2018: zacisk 30 / zasilanie odniesienia; 2019–2020: interfejs diagnostyczny, monitorowanie akumulatora, antena otwierania bramy garażowej |
| F19 | Wycieraczki |
| F20 | 2016–2018: klakson; 2019–2020: alarm antywłamaniowy |
| F21 | 2016–2018: nieużywany; 2019–2020: sterownik automatycznej skrzyni biegów |
| F22 | Diagnostyka, zacisk 50 |
| F23 | Rozrusznik |
| F24 | Element grzejny dodatkowej nagrzewnicy 1 |
| F31 | 2016–2017: nieużywany; 2018–2020: elementy silnika w wersji 5-cylindrowej |
| F32 | 2016–2018: reflektory LED; 2019–2020: nieużywany |
| F33 | 2016–2017: nieużywany; 2018: pompa płynu przekładniowego; 2019–2020: nieużywany |

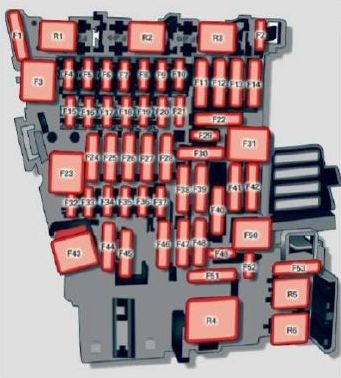

Skrzynka bezpieczników w kabinie
Panel bezpieczników w kabinie znajduje się za osłoną po lewej stronie kierownicy. To najważniejsza skrzynka przy problemach z zapalniczką, gniazdami zasilania, MMI, Haldexem, klimatyzacją, szybami, zamkiem centralnym, kamerą cofania, reflektorami LED, podgrzewaniem foteli i ogrzewaniem tylnej szyby.
| Bezpiecznik | Opis |
|---|---|
| F1 | 2016–2018: sterownik elektrycznego dachu Roadster; 2019–2020: nieużywany |
| F2 | 2016–2018: sterownik elektrycznego dachu Roadster; 2019–2020: nieużywany |
| F3 | 2016–2018: sterownik ESC; 2019–2020: nieużywany |
| F4 | Jednostka centralna systemu MIB-2 / infotainment |
| F5 | Gateway / interfejs diagnostyczny |
| F6 | 2016–2017: alarm antywłamaniowy; 2018–2020: dźwignia zmiany biegów automatycznej skrzyni |
| F7 | 2016–2017: klimatyzacja, dźwignia automatycznej skrzyni, ogrzewanie postojowe, przekaźnik ogrzewania tylnej szyby; 2018–2020: panel klimatyzacji, ogrzewanie tylnej szyby, kontrola ciśnienia opon |
| F8 | Przycisk elektrycznego hamulca postojowego, włącznik świateł, czujnik deszczu i światła, oświetlenie wnętrza, diagnostyka; w Roadsterze także elektronika dachu |
| F9 | Moduł przełączników kolumny kierownicy |
| F10 | 2016–2018: wyświetlacz; 2019–2020: pozycjonowanie pojazdu |
| F11 | 2016–2018: sprzęgło Haldex; 2019–2020: sprzęgło napędu AWD, lewy sterownik instalacji elektrycznej pojazdu |
| F12 | System MMI / elementy infotainment |
| F13 | 2016–2018: sterownik adaptacyjnych amortyzatorów; 2019–2020: nieużywany |
| F14 | Dmuchawa klimatyzacji |
| F15 | Elektroniczna blokada kolumny kierownicy |
| F16 | Komponenty MMI, mikrofon pasa bezpieczeństwa w wersji Roadster |
| F17 | Zestaw wskaźników |
| F18 | Kamera cofania |
| F19 | Sterownik systemu komfortowego kluczyka |
| F20 | Elektryczna regulacja podparcia lędźwiowego |
| F22 | Ogrzewanie karku po stronie pasażera w wersji Roadster |
| F23 | 2016–2017: prawe oświetlenie zewnętrzne, prawy sterownik instalacji; 2018–2020: nieużywany |
| F24 | 2016–2017: nieużywany; 2018–2020: prawy sterownik instalacji elektrycznej pojazdu |
| F25 | Drzwi kierowcy, m.in. szyby elektryczne |
| F26 | Podgrzewanie siedzeń |
| F27 | 2016–2017: nieużywany; 2018–2020: sterownik instalacji elektrycznej pojazdu |
| F28 | Port AMI / media |
| F29 | 2016–2017: komputer pokładowy; 2018–2020: sterownik instalacji elektrycznej pojazdu |
| F31 | 2016–2017: lewy komputer pokładowy; 2018: lewy sterownik instalacji elektrycznej pojazdu; 2019–2020: nieużywany |
| F32 | Systemy wspomagające kierowcę |
| F33 | Poduszki powietrzne |
| F34 | Gniazda / przekaźnik gniazd, dźwięk wewnętrzny, włącznik świateł cofania, czujnik temperatury, czujnik poziomu oleju; w 2019–2020 także ogrzewanie karku i otwieranie bramy garażowej |
| F35 | Diagnostyka, regulacja zasięgu reflektorów, czujnik jakości powietrza, lusterko fotochromatyczne; w 2019–2020 także moduł przełączników środkowej deski |
| F36 | Prawe światło zakrętowe / prawy reflektor LED |
| F37 | Lewe światło zakrętowe / lewy reflektor LED |
| F38 | Sterownik silnika, sterownik ESC |
| F39 | Drzwi pasażera, m.in. szyby elektryczne |
| F40 | Zapalniczka, gniazda zasilania |
| F41 | 2016–2018: przekaźnik i jednostka układu SCR; 2019–2020: diagnostyka zbiornika paliwa |
| F42 | Centralny zamek |
| F43 | 2016–2018: komputer pokładowy; 2019–2020: nieużywany |
| F44 | 2016–2017: nieużywany; 2018–2020: sterownik sprzęgła napędu na wszystkie koła |
| F45 | Elektrycznie regulowany fotel kierowcy |
| F46 | Ogrzewanie karku po stronie kierowcy w wersji Roadster |
| F49 | Rozrusznik, czujnik sprzęgła |
| F50 | 2016–2017: zawory ESC; 2018–2020: nieużywany |
| F52 | 2016–2018: nieużywany; 2019–2020: sterownik zawieszenia |
| F53 | Ogrzewanie tylnej szyby |
Najczęstsze sytuacje i gdzie szukać problemu
Nie działa zapalniczka albo ładowarka USB
W Audi TT FV/8S sprawdź najpierw F40 w kabinie. Ten bezpiecznik odpowiada za zapalniczkę i gniazda zasilania. Jeżeli przepala się ponownie, odłącz ładowarkę, transmiter FM, kompresor lub rozdzielacz gniazda. Bardzo często winne jest akcesorium, a nie instalacja samochodu.
Nie działają wycieraczki
Za wycieraczki odpowiada F19 w skrzynce w komorze silnika. Jeżeli wycieraczki nie reagują, a bezpiecznik jest cały, sprawdź także silnik wycieraczek, przekaźnik, wiązkę przy podszybiu i ewentualne ślady wilgoci.
Problemy z quattro / Haldex
W rocznikach 2016–2018 sprawdź F11, opisany jako sprzęgło Haldex. W rocznikach 2018–2020 pojawia się również F44 jako sterownik sprzęgła napędu na wszystkie koła. Przy błędach quattro sama wymiana bezpiecznika zwykle nie wystarczy — warto odczytać błędy sterownika.
Nie działa ogrzewanie tylnej szyby
Sprawdź F53 w kabinie. W części roczników z układem ogrzewania tylnej szyby powiązany jest też F7, bo obsługuje elementy klimatyzacji i przekaźnik ogrzewania szyby.
Nie działa MMI, ekran albo multimedia
Sprawdź pozycje F4, F12, F16 i F28 w kabinie. W zależności od wersji odpowiadają za jednostkę MIB-2, MMI, komponenty infotainment, mikrofony i port AMI / media.
Nie działa klakson
W komorze silnika sprawdź F15. W rocznikach 2016–2018 klakson może być też opisany przy F20. Jeżeli bezpiecznik jest sprawny, sprawdź sam klakson, masę, wiązkę i sterowanie z kierownicy.
Auto nie kręci albo pojawia się problem z rozrusznikiem
W komorze silnika sprawdź F23, a w kabinie F49. Ten drugi może być powiązany również z czujnikiem sprzęgła, dlatego przy manualnej skrzyni problem z odpalaniem może wynikać nie tylko z samego rozrusznika.
Uwagi dla TTS, TT RS i Roadstera
Wersje TTS i TT RS są odmianami tej samej generacji FV/8S, ale mogą mieć inaczej obsadzone niektóre pozycje. Szczególnie dotyczy to silnika 5-cylindrowego, układu wydechowego, cewek zapłonowych, dodatkowej nagrzewnicy, quattro i adaptacyjnego zawieszenia.
Wersja Roadster ma dodatkowe obwody związane z dachem i ogrzewaniem karku. Dlatego przy problemach z dachem, mikrofonem pasa bezpieczeństwa albo ogrzewaniem górnej części kabiny sprawdź pozycje opisane jako Roadster: między innymi F1, F2, F16, F22 i F46.
Przed wymianą bezpiecznika
Nie wkładaj bezpiecznika o większym amperażu niż przewidziany przez producenta. Jeżeli nowy bezpiecznik przepala się po chwili, oznacza to przeciążenie albo zwarcie. Najpierw odłącz dodatkowe urządzenia z gniazd 12 V, sprawdź wilgoć przy skrzynkach i obejrzyj wiązki w miejscach narażonych na przetarcia.
Przy obwodach takich jak ESC, poduszki powietrzne, quattro, adaptacyjne zawieszenie, rozrusznik albo sterownik silnika sama kontrola bezpiecznika może nie wystarczyć. Warto odczytać błędy diagnostyczne i porównać numerację ze schematem na osłonie skrzynki w konkretnym aucie.
Powiązane schematy Audi TT
Jeżeli porządkujesz wpisy dla Audi TT, trzymaj podział według generacji. Nie łącz tego wpisu ze starszym 8N ani z 8J.
- Audi TT 8N 1998/1999–2006 — pierwsza generacja, osobny schemat.
- Audi TT / TTS 8J 2006–2014 — druga generacja
- Audi TT / TTS / TT RS FV/8S 2015–2020 — ten artykuł.
- Pozostałe schematy Audi TT
FAQ
Gdzie jest bezpiecznik zapalniczki w Audi TT FV/8S?
Bezpiecznik zapalniczki i gniazd zasilania to F40 w skrzynce bezpieczników w kabinie, po lewej stronie kierownicy.
Gdzie jest skrzynka bezpieczników w kabinie?
Panel bezpieczników znajduje się za osłoną po lewej stronie kierownicy.
Gdzie jest skrzynka bezpieczników w komorze silnika?
Skrzynka znajduje się w komorze silnika. W tym bloku są m.in. bezpieczniki ESC, sterownika silnika, klaksonu, wycieraczek, rozrusznika i reflektorów LED.
Gdzie jest bezpiecznik wycieraczek?
Wycieraczki są przypisane do bezpiecznika F19 w skrzynce w komorze silnika.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
Ogrzewanie tylnej szyby jest przypisane do bezpiecznika F53 w skrzynce w kabinie.
Gdzie jest bezpiecznik Haldex / quattro?
W rocznikach 2016–2018 sprawdź F11. W rocznikach 2018–2020 dodatkowo sprawdź F44, opisany jako sterownik sprzęgła napędu na wszystkie koła.
Gdzie jest bezpiecznik klaksonu?
Klakson jest przypisany do F15 w komorze silnika. W rocznikach 2016–2018 może być także opisany przy F20.
Gdzie jest bezpiecznik rozrusznika?
Sprawdź F23 w komorze silnika oraz F49 w kabinie. F49 może być powiązany również z czujnikiem sprzęgła.
Czy ten schemat pasuje do Audi TTS?
Tak, jeżeli chodzi o TTS generacji FV/8S. Część pozycji może jednak zależeć od silnika, quattro i wyposażenia.
Czy ten schemat pasuje do Audi TT RS?
Tak, jako schemat tej samej generacji FV/8S, ale w TT RS mogą być dodatkowo obsadzone pozycje związane z silnikiem 5-cylindrowym i układem wydechowym.
Czy ten schemat pasuje do Audi TT 2021?
Może być bardzo podobny, ale dla roczników po 2020 najlepiej porównać numerację z opisem na osłonie skrzynki. Jeśli tworzysz jeden wpis SEO, możesz rozważyć rozszerzenie tytułu do FV/8S 2015–2023 z dopiskiem o różnicach rocznikowych.
