Citroën Berlingo II, oznaczany również jako B9, był produkowany od 2008 do 2018 roku. Wersja Multispace to osobowa odmiana tego modelu, dlatego w praktyce użytkownicy często szukają tego samego samochodu pod nazwami: Berlingo II, Berlingo B9 albo Berlingo Multispace.
Ten schemat dotyczy drugiej generacji Citroëna Berlingo, a nie starszego Berlingo First. Przy rocznikach 2008–2011 trzeba uważać szczególnie, ponieważ na rynku równolegle występował jeszcze Berlingo First, czyli kontynuacja pierwszej generacji. Jeżeli auto ma starsze nadwozie, użyj schematu Berlingo First. Jeżeli ma nowszą konstrukcję B9, właściwy jest poniższy opis.
Najczęściej szukane: za zapalniczkę i gniazda zasilania 12 V w Citroënie Berlingo II / Multispace B9 odpowiada bezpiecznik 9 o wartości 30 A w skrzynce bezpieczników deski rozdzielczej.
- Czy Multispace to to samo co Berlingo II?
- Najczęściej sprawdzane bezpieczniki
- Lokalizacja skrzynek bezpieczników
- Skrzynka bezpieczników deski rozdzielczej
- Bezpieczniki w przedziale pasażerskim
- Dodatkowa skrzynka: hak, zabudowa, platforma
- Skrzynka bezpieczników w komorze silnika
- Co sprawdzić przed wymianą?
- Podobne modele i powiązane schematy
- Pytania kierowców
Czy Multispace to to samo co Berlingo II?
Berlingo II to nazwa drugiej generacji modelu, natomiast Multispace oznacza osobową wersję Berlingo. Nie jest to osobna generacja auta, tylko odmiana nadwoziowo-wyposażeniowa. W praktyce wiele schematów dla Berlingo II B9 i Berlingo Multispace pokrywa się, ale wyposażenie może zależeć od wersji, rynku i zabudowy.
| Nazwa | Co oznacza? | Uwagi |
|---|---|---|
| Citroën Berlingo II / B9 | Druga generacja modelu z lat 2008–2018. | Główny zakres tego artykułu. |
| Citroën Berlingo Multispace | Osobowa wersja Berlingo II. | Dla SEO warto zostawić nazwę Multispace, bo użytkownicy często jej szukają. |
| Citroën Berlingo Van | Dostawcza wersja Berlingo II. | Część skrzynek jest podobna, ale wyposażenie może być inne. |
| Citroën Berlingo First | Kontynuacja pierwszej generacji, sprzedawana równolegle z Berlingo II. | To inny schemat. Nie należy mieszać z Berlingo II B9. |
Najczęściej sprawdzane bezpieczniki Citroën Berlingo II / Multispace
Jeżeli szukasz konkretnej usterki, zacznij od tej tabeli. Zebrano tu najczęściej sprawdzane obwody: zapalniczkę, radio, wycieraczki, klakson, centralny zamek, szyby, światła, ogrzewanie tylnej szyby i bezpieczniki silnikowe.
| Funkcja / objaw | Bezpiecznik | Prąd [A] | Lokalizacja |
|---|---|---|---|
| Zapalniczka / gniazda 12 V z przodu i z tyłu | 9 | 30 A | Skrzynka deski rozdzielczej |
| Radio, ekran, alarm, wykrywanie niskiego ciśnienia opon | 8 | 20 A | Skrzynka deski rozdzielczej |
| Tylna wycieraczka | 1 | 15 A | Skrzynka deski rozdzielczej |
| Przednie wycieraczki | 12 | 30 A | Komora silnika |
| Spryskiwacz przedniej i tylnej szyby | 3 | 10 A | Komora silnika |
| Klakson / sygnał dźwiękowy | 2 | 15 A | Komora silnika |
| Centralny zamek | 2 / 6 / 15 | 30 A | Skrzynka deski rozdzielczej |
| Poduszki powietrzne | 3 / 12 | 5 / 15 A | Skrzynka deski rozdzielczej |
| Klimatyzacja / gniazdo diagnostyczne / sterowanie lusterkami | 4 | 10 A | Skrzynka deski rozdzielczej |
| Czujniki parkowania, cyfrowe sterowanie klimatyzacją, zestaw głośnomówiący | 14 | 15 A | Skrzynka deski rozdzielczej |
| Elektryczne szyby | 5 | 30 A | Skrzynka deski rozdzielczej |
| Ogrzewanie tylnej szyby i lusterek | 17 | 40 A | Skrzynka deski rozdzielczej |
| Podgrzewane siedzenia | 2 | 20 A | Bezpieczniki w przedziale pasażerskim |
| Składane lusterka | 4 | 15 A | Bezpieczniki w przedziale pasażerskim |
| Zarządzanie silnikiem | 1 / 5 / 10 | 15–30 A | Komora silnika |
| Rozrusznik | 8 | 25 A | Komora silnika |
| Czujnik kąta skrętu kierownicy / DSC | 6 | 10 A | Komora silnika |
| Przełącznik hamulca i sprzęgła | 7 | 10 A | Komora silnika |
| Prawe światło drogowe | 15 | 10 A | Komora silnika |
| Lewe światło drogowe | 16 | 10 A | Komora silnika |
| Prawe światło mijania | 17 | 15 A | Komora silnika |
| Lewe światło mijania | 18 | 15 A | Komora silnika |
| Zasilanie przyczepy 12 V | CAB 3 | 15 A | Dodatkowa skrzynka, jeśli występuje |
Lokalizacja skrzynek bezpieczników
Skrzynki bezpieczników w Citroënie Berlingo II / Multispace znajdują się w kilku miejscach. Podstawowe lokalizacje to dolna część deski rozdzielczej po lewej stronie oraz komora silnika, w pobliżu akumulatora. W samochodach z kierownicą po prawej stronie układ dostępu może być po przeciwnej stronie.
- Skrzynka deski rozdzielczej — znajduje się w dolnej części konsoli, za pokrywą.
- Bezpieczniki w przedziale pasażerskim — dodatkowy mały blok dla wybranych elementów wyposażenia.
- Skrzynka w komorze silnika — znajduje się pod maską, blisko akumulatora.
- Dodatkowa skrzynka CAB — jeśli pojazd jest wyposażony w hak, instalację przyczepy, zabudowę albo platformę.

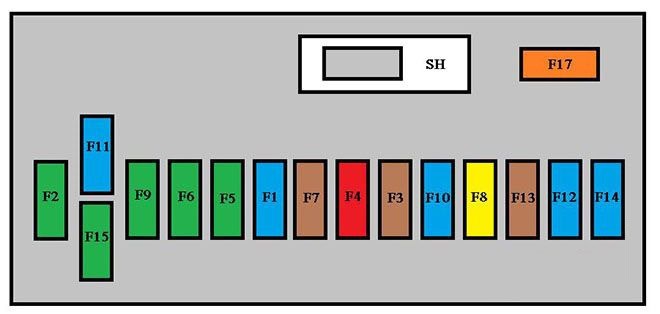

Skrzynka bezpieczników deski rozdzielczej
W tej skrzynce znajdują się m.in. bezpieczniki tylnej wycieraczki, centralnego zamka, poduszek powietrznych, klimatyzacji, radia, gniazd 12 V, świateł wewnętrznych, czujnika deszczu i ogrzewania tylnej szyby.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 15 | Tylna wycieraczka |
| 2 | 30 | Centralny zamek |
| 3 | 5 | Poduszki powietrzne |
| 4 | 10 | Klimatyzacja, gniazdo diagnostyczne, sterowanie lusterkami, regulacja wiązki reflektorów |
| 5 | 30 | Elektryczne szyby |
| 6 | 30 | Zamki centralne |
| 7 | 5 | Tylna lampka sufitowa, przednia lampka do czytania map, konsola dachowa |
| 8 | 20 | Sprzęt audio, ekran, wykrywanie niskiego ciśnienia opon, alarm i syrena |
| 9 | 30 | Gniazdo 12 V przednie i tylne |
| 10 | 15 | Kolumna centralna |
| 11 | 15 | Obwód niskoprądowy stacyjki |
| 12 | 15 | Czujnik deszczu i nasłonecznienia, poduszka powietrzna |
| 13 | 5 | Zestaw wskaźników |
| 14 | 15 | Czujniki parkowania, cyfrowe sterowanie klimatyzacją, zestaw głośnomówiący |
| 15 | 30 | Zamki |
| 16 | – | Nieużywany |
| 17 | 40 | Ogrzewanie tylnej szyby i podgrzewane lusterka |
Bezpieczniki w przedziale pasażerskim
Dodatkowy blok w przedziale pasażerskim obsługuje wybrane elementy wyposażenia, m.in. podgrzewane siedzenia, składane lusterka oraz gniazdo do urządzeń chłodniczych, jeśli samochód jest w takie wyposażenie uzbrojony.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 20 | Podgrzewane siedzenia |
| 3 | – | Nieużywany |
| 4 | 15 | Przekaźnik składanych lusterek |
| 5 | 15 | Przekaźnik gniazda urządzeń chłodniczych |

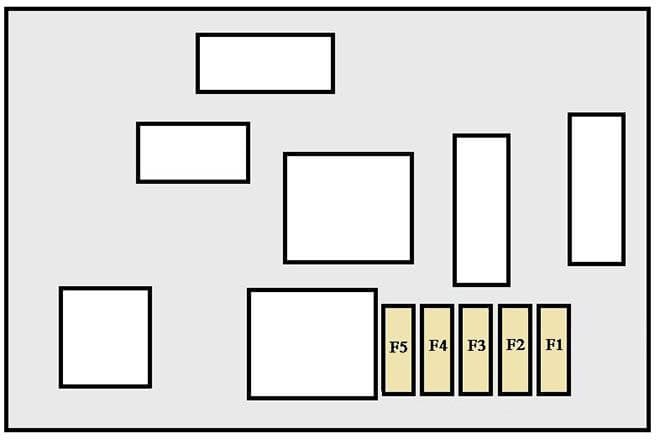

Dodatkowa skrzynka: hak, zabudowa, platforma
Jeżeli pojazd jest wyposażony w hak holowniczy, instalację przyczepy, zabudowę specjalną albo wersję platformową, może mieć dodatkową skrzynkę bezpieczników. Znajduje się po prawej stronie, za przegrodą utrzymującą ładunek.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 15 | Nieużywany |
| 2 | 15 | Zapłon, przekaźnik roboczy generatora |
| 3 | 15 | Zasilanie przyczepy 12 V |
| 4 | 15 | Stałe zasilanie dla zabudowy / modyfikacji |
| 5 | 40 | Światła awaryjne |

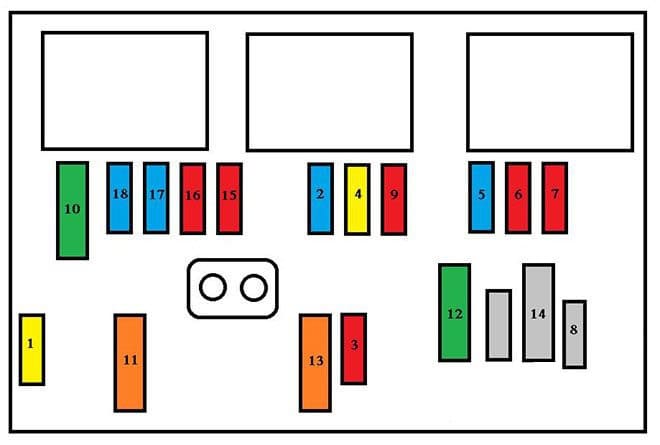

Skrzynka bezpieczników w komorze silnika
Skrzynka w komorze silnika znajduje się przy akumulatorze. Zabezpiecza obwody związane z silnikiem, rozrusznikiem, klaksonem, wycieraczkami, światłami, spryskiwaczami, czujnikiem kąta skrętu, DSC oraz wybranymi elementami instalacji pokładowej.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 20 | Zarządzanie silnikiem |
| 2 | 15 | Klakson / sygnał dźwiękowy |
| 3 | 10 | Pompa spryskiwacza przedniej i tylnej szyby |
| 4 | 20 | Pompa spryskiwacza reflektorów albo światła LED, zależnie od wyposażenia |
| 5 | 15 | Elementy silnika |
| 6 | 10 | Czujnik kąta skrętu kierownicy, DSC |
| 7 | 10 | Przełącznik hamulca, przełącznik sprzęgła |
| 8 | 25 | Rozrusznik |
| 9 | 10 | Silnik regulacji reflektora, moduł parkowania |
| 10 | 30 | Elementy silnika |
| 11 | 40 | Nieużywany |
| 12 | 30 | Wycieraczki przednie |
| 13 | 40 | Wbudowany interfejs systemowy / BSI |
| 14 | 30 | Pompa |
| 15 | 10 | Prawe światło drogowe |
| 16 | 10 | Lewe światło drogowe |
| 17 | 15 | Prawe światło mijania |
| 18 | 15 | Lewe światło mijania |
Co sprawdzić przed wymianą?
W Berlingo II / Multispace B9 zwróć uwagę na to, że numeracja bezpieczników powtarza się w różnych skrzynkach. Bezpiecznik numer 1 w skrzynce deski rozdzielczej to tylna wycieraczka, ale numer 1 w komorze silnika odpowiada za zarządzanie silnikiem. Dlatego zawsze sprawdzaj lokalizację skrzynki, a nie tylko numer bezpiecznika.
Jeżeli nie działa zapalniczka lub gniazdo 12 V, zacznij od bezpiecznika 9 w skrzynce deski rozdzielczej. Warto też sprawdzić samo gniazdo, bo awarie często pojawiają się po ładowarkach, transmiterach FM, kompresorach i innych akcesoriach podłączanych do zasilania 12 V.
Przy problemach z radiem sprawdź bezpiecznik 8, a przy ogrzewaniu tylnej szyby i lusterek — bezpiecznik 17 w skrzynce deski rozdzielczej. Jeżeli problem dotyczy świateł przednich, klaksonu, rozrusznika albo przednich wycieraczek, przejdź do skrzynki w komorze silnika.
Bezpiecznik wymieniaj zawsze na taki sam amperaż. Jeśli nowy bezpiecznik przepala się ponownie, nie zakładaj mocniejszego — trzeba znaleźć zwarcie, uszkodzony odbiornik, problem z wiązką albo wilgoć w złączu.
Podobne modele i powiązane schematy
Berlingo II / Multispace B9 jest blisko spokrewniony z Peugeotem Partnerem drugiej generacji. W rocznikach 2008–2011 trzeba też odróżnić go od Berlingo First, czyli starszej konstrukcji pierwszej generacji.
- Citroën Berlingo First 2008–2011 — bezpieczniki schemat
- Citroën Berlingo I / Berlingo First 1997–2011 — bezpieczniki i przekaźniki
- Peugeot Partner Mk2 Tepee od 2014 — schemat bezpieczników
- Peugeot Partner Mk1 VU 2003–2007 — bezpieczniki, schemat, opis
- Peugeot Bipper — bezpieczniki schemat
- Pozostałe schematy Citroën Berlingo
Pytania kierowców
Czy Citroën Berlingo Multispace to Berlingo II?
Multispace to osobowa wersja Berlingo. W przypadku roczników 2008–2018 najczęściej chodzi o Berlingo II / B9 w wersji osobowej. Nie jest to osobna generacja, tylko odmiana modelu.
Czy ten schemat pasuje do Berlingo Van?
Część układu jest wspólna dla Berlingo II B9, ale wersje dostawcze mogą różnić się wyposażeniem, zabudową, instalacją haka lub dodatkowymi skrzynkami. Dlatego zawsze porównaj wygląd skrzynki i opis na pokrywie.
Gdzie jest bezpiecznik zapalniczki w Berlingo II?
Zapalniczka i gniazda 12 V z przodu oraz z tyłu są zabezpieczone bezpiecznikiem 9 o wartości 30 A w skrzynce bezpieczników deski rozdzielczej.
Nie działa radio. Który bezpiecznik sprawdzić?
Radio, ekran, wykrywanie niskiego ciśnienia opon oraz alarm są przypisane do bezpiecznika 8 o wartości 20 A w skrzynce deski rozdzielczej.
Gdzie jest bezpiecznik tylnej wycieraczki?
Tylna wycieraczka znajduje się pod bezpiecznikiem 1 15 A w skrzynce deski rozdzielczej.
Gdzie jest bezpiecznik przednich wycieraczek?
Przednie wycieraczki są zabezpieczone bezpiecznikiem 12 30 A w skrzynce bezpieczników w komorze silnika.
Nie działa klakson. Który bezpiecznik?
Klakson, czyli sygnał dźwiękowy, znajduje się pod bezpiecznikiem 2 15 A w skrzynce w komorze silnika.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
Ogrzewanie tylnej szyby i podgrzewane lusterka są zabezpieczone bezpiecznikiem 17 40 A w skrzynce deski rozdzielczej.
Które bezpieczniki odpowiadają za światła mijania?
Prawe światło mijania jest pod bezpiecznikiem 17 15 A, a lewe światło mijania pod bezpiecznikiem 18 15 A w skrzynce w komorze silnika.
Które bezpieczniki odpowiadają za światła drogowe?
Prawe światło drogowe jest pod bezpiecznikiem 15 10 A, a lewe światło drogowe pod bezpiecznikiem 16 10 A w skrzynce w komorze silnika.
Czy Berlingo z 2008 roku to First czy Berlingo II?
W 2008 roku można spotkać oba modele. Berlingo First ma starsze nadwozie pierwszej generacji, a Berlingo II / B9 ma nowszą konstrukcję. Przed użyciem schematu porównaj wygląd auta i skrzynki bezpieczników.
Bezpiecznik jest cały, ale element nadal nie działa. Co dalej?
Sprawdź napięcie na gnieździe bezpiecznika, masę, złącza i sam odbiornik. Przy instalacji 12 V częstą przyczyną bywa uszkodzone gniazdo, ładowarka, zwarcie w akcesorium albo wilgoć w złączu.
