Citroen C3 Pluriel z lat 2003-2010 ma dwie główne skrzynki bezpieczników: pod deską rozdzielczą oraz w komorze silnika przy akumulatorze. Obsada części obwodów zależy od silnika i wyposażenia.
Pluriel jest konstrukcyjnie spokrewniony z pierwszą generacją C3, ale ze względu na elektrycznie sterowany dach i tylną szybę ma własne pozycje w instalacji. Dla zwykłej wersji hatchback sprawdź osobny schemat Citroen C3 Mk1 2003-2009.
Spis treści
- Lokalizacja skrzynek bezpieczników
- Bezpieczniki pod deską rozdzielczą
- Bezpieczniki w komorze silnika
- Przekaźniki i moduł BSM
- FAQ
Lokalizacja skrzynek bezpieczników
Skrzynka kabinowa znajduje się pod deską rozdzielczą, za osłoną. W samochodach z kierownicą po lewej stronie dostęp jest od dolnej części deski po stronie kierowcy.
Skrzynka komory silnika znajduje się obok akumulatora. Jest częścią zespołu BSM i zawiera bezpieczniki obwodów silnika, ABS/ESP, wspomagania kierownicy, rozrusznika, wycieraczek i dmuchawy.

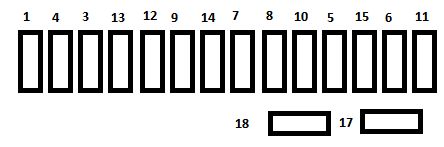

Skrzynka bezpieczników pod deską rozdzielczą
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F3 | 5 | Poduszki powietrzne |
| F4 | 10 | Gniazdo diagnostyczne, wyłącznik sprzęgła, czujnik kąta skrętu kierownicy |
| F5 | 30 | Tylna szyba, mechanizm otwieranego dachu |
| F6 | 30 | Spryskiwacze szyb |
| F8 | 20 | Zegar cyfrowy, sterowanie przy kierownicy, radio, wyświetlacz |
| F9 | 30 | Gniazdo 12 V / zapalniczka, zegar cyfrowy, lampki sufitowe, oświetlenie lusterka kosmetycznego |
| F10 | 15 | Alarm |
| F11 | 15 | Stacyjka, gniazdo diagnostyczne |
| F12 | 15 | Moduł poduszek powietrznych, czujnik deszczu i natężenia światła |
| F14 | 15 | Pomoc przy parkowaniu, zestaw wskaźników, klimatyzacja, zestaw telefoniczny Bluetooth |
| F15 | 30 | Centralny zamek i superblokada |
| F17 | 40 | Ogrzewanie tylnej szyby |
| F18 | zwora | Zwora trybu parkingowego / transportowego |
W C3 Pluriel szczególnie istotny jest F5 30 A, ponieważ obejmuje tylną szybę i układ otwieranego dachu. Gniazdo 12 V jest zabezpieczone przez F9 30 A.
Skrzynka bezpieczników w komorze silnika

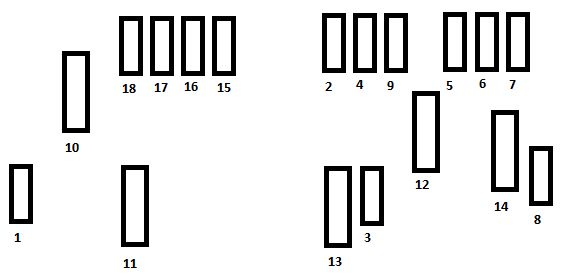

Skrzynka znajduje się przy akumulatorze. Poniższy schemat pokazuje rozmieszczenie bezpieczników zespołu BSM.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 20 | Czujnik obecności wody w oleju napędowym – wersje Diesel |
| F2 | 15 | Sygnał dźwiękowy |
| F3 | 10 | Spryskiwacze szyb |
| F4 | 20 | Spryskiwacze reflektorów |
| F5 | 15 | Pompa paliwa |
| F6 | 10 | Elektryczne wspomaganie układu kierowniczego |
| F7 | 10 | Czujnik poziomu płynu chłodniczego |
| F8 | 25 | Sterowanie rozrusznikiem |
| F9 | 10 | Moduły ABS i ESP |
| F10 | 30 | Elementy wykonawcze sterowania silnikiem: cewka zapłonowa, elektrozawory, sonda lambda, układ wtryskowy; także sterowanie opróżnianiem pochłaniacza par paliwa |
| F11 | 40 | Dmuchawa ogrzewania i wentylacji |
| F12 | 30 | Wycieraczki przedniej szyby |
| F14 | 30 | Pompa powietrza w wersji benzynowej lub podgrzewacz paliwa w silniku Diesla |
Numery niewymienione w tabelach nie zostały przypisane do funkcji w dokumentacji użytej dla tej wersji C3 Pluriel. Nie należy uzupełniać ich na podstawie schematów innych odmian C3.
Przekaźniki i moduł BSM
W dokumentacji C3 Pluriel nie ma osobnej tabeli przekaźników z numeracją R1, R2 itd. Część przekaźników jest elementem zespołu BSM w komorze silnika. Z tego powodu nie należy stosować numeracji przekaźników z innych wersji C3 lub C2 bez sprawdzenia oznaczenia konkretnego modułu BSM.
Nowszy Citroen C3 Picasso ma inny układ skrzynek i bezpieczników, mimo podobnych oznaczeń części obwodów.
