Fiat Seicento / Fiat 600 typu 187 z lat 2007-2010 ma główną skrzynkę bezpieczników z lewej strony kierownicy oraz dwa bloki zabezpieczeń w komorze silnika. Duży blok A zabezpiecza obwody wysokoprądowe, a blok B chroni elektronikę wtrysku i immobilizera. Układ opisano dla ostatniego okresu produkcji tego modelu, bez łączenia go z nowym Fiatem 600 wprowadzonym wiele lat później.
Wartości dotyczą wyposażenia przewidzianego w instrukcji Fiata 600 z 2007 r. Nie wszystkie pozycje występują w każdym samochodzie: wspomaganie kierownicy, ABS, klimatyzacja, szyberdach i elektryczne szyby zależą od wersji. Wymieniając bezpiecznik, użyj wkładki o identycznym amperażu.
Gdzie są bezpieczniki w Fiat Seicento 2007-2010?
W kabinie panel jest pod kierownicą, po jej lewej stronie, za niedużą przykręcaną osłoną. Pod maską pierwszy blok znajduje się po lewej stronie komory silnika za akumulatorem, natomiast drugi, mniejszy, po prawej stronie komory silnika. Są to trzy odrębne zespoły zabezpieczeń.
Skrzynka bezpieczników w kabinie – lokalizacja i dostęp
Jak otworzyć: po wyłączeniu zapłonu i wszystkich odbiorników spójrz w lewy dolny narożnik deski rozdzielczej, z lewej strony koła kierownicy. Znajdź pokrywę oznaczoną literą A na rysunku w instrukcji. Poluzuj wkręt mocujący B i zdejmij osłonę. Na odwrocie pokrywy producent umieścił numery i przypisania bezpieczników. W panelu znajduje się też chwytak C do wyjmowania wkładek. Po zakończeniu pracy włóż chwytak na miejsce i ponownie zamocuj pokrywę.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Centralny zamek drzwi |
| 2 | 25 | Elektryczne podnośniki szyb |
| 3 | 10 | Zasilanie po zapłonie sterownika ABS (+15) |
| 4 | 10 | Prawe przednie i lewe tylne światło pozycyjne, lewa lampka tablicy rejestracyjnej |
| 5 | 10 | Lewe przednie i prawe tylne światło pozycyjne, prawa lampka tablicy rejestracyjnej |
| 6 | 10 | Lewe światło mijania i korektor ustawienia reflektorów |
| 7 | 10 | Prawe światło mijania |
| 8 | 10 | Lewe światło drogowe |
| 9 | 10 | Prawe światło drogowe i kontrolka świateł drogowych |
| 10 | 10 | Obwód zasilania wspomagania kierownicy po zapłonie (+15) |
| 11 | 20 | Elektryczny dach – jeśli występuje |
| 12 | 7,5 | Zasilanie cewek przekaźników |
| 13 | 20 | Przełączniki przy kierownicy – sterowanie światłami |
| 14 | 20 | Ogrzewanie tylnej szyby |
| 15 | 15 | Oświetlenie kabiny, radio – stałe zasilanie, zestaw wskaźników (+30) |
| 16 | 10 | Światła awaryjne |
| 17 | 15 | Sygnał dźwiękowy |
| 18 | 10 | Tylne światło przeciwmgielne |
| 19 | 15 | Przednie światła przeciwmgielne – jeśli występują |
| 20 | 20 | Pozostałe obwody przełączników przy kierownicy |
| 21 | 10 | Światła STOP, trzecie światło STOP i światło cofania |
| 22 | 10 | Kierunkowskazy oraz zasilanie zestawu wskaźników po zapłonie (+15) |
| 23 | 10 | Sterownik poduszek powietrznych – jeśli występuje |
| 24 | 25 | Zapalniczka / gniazdo 12 V oraz wentylator nawiewu kabiny |
| 25 | 20 | Przednie wycieraczki i spryskiwacze |
Numeracja kabiny obejmuje pozycje 1-25. Przekaźniki widoczne obok bezpieczników na technicznym schemacie nie są zamienne z bezpiecznikami. Nie należy samodzielnie modyfikować ich przypisań.

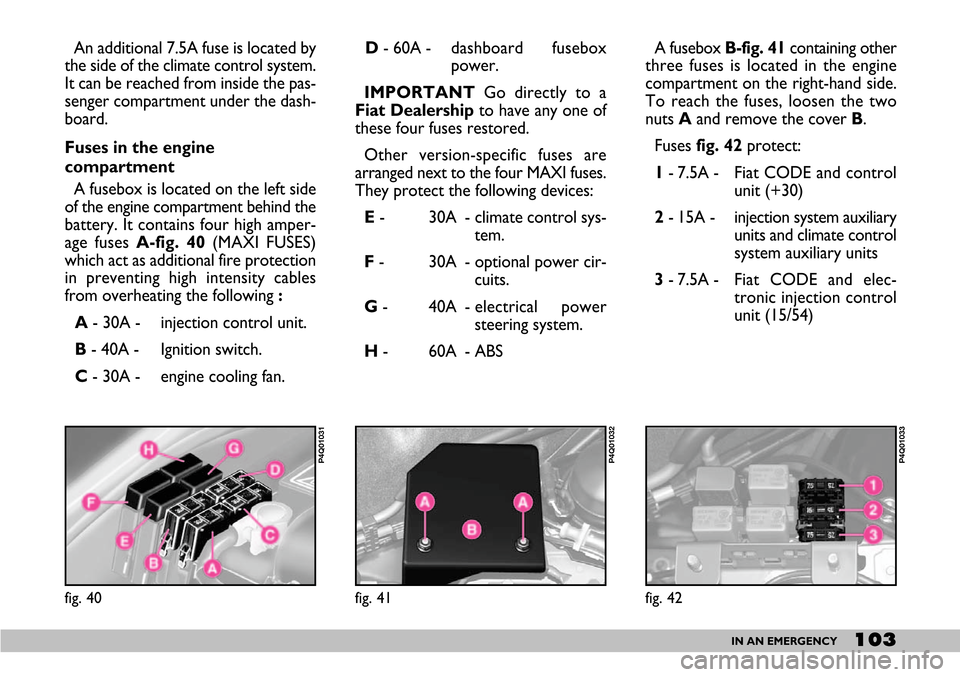

Skrzynka A w komorze silnika – bezpieczniki MAXI
Lokalizacja: za akumulatorem, po lewej stronie komory silnika. Otwórz maskę i znajdź zespół dużych bezpieczników oznaczonych literami A-H. Cztery zabezpieczenia główne A-D mają odpowiednio 30, 40, 30 i 60 A; pozostałe są zależne od wyposażenia samochodu. Nie należy ich mylić z małymi bezpiecznikami kabiny. W razie przepalenia wkładki MAXI instrukcja Fiata zaleca kontrolę i wymianę w warsztacie, ze względu na wysoką wartość prądu i możliwość usterki instalacji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | 30 | Sterownik wtrysku paliwa |
| B | 40 | Wyłącznik zapłonu / stacyjka |
| C | 30 | Wentylator chłodnicy silnika |
| D | 60 | Zasilanie głównej skrzynki bezpieczników deski rozdzielczej |
| E | 30 | Układ klimatyzacji – jeśli występuje |
| F | 30 | Zasilanie dodatkowego wyposażenia – zależnie od wersji |
| G | 40 | Elektryczne wspomaganie kierownicy – jeśli występuje |
| H | 60 | Główne zasilanie układu ABS – jeśli występuje |
Skrzynka B w komorze silnika – elektronika silnika
Lokalizacja i dostęp: drugi blok jest po prawej stronie komory silnika. Aby dostać się do trzech bezpieczników, odkręć dwie nakrętki oznaczone literą A na fabrycznym rysunku i zdejmij pokrywę B. Znajdziesz tutaj zabezpieczenia zasilania Fiat CODE oraz osprzętu wtrysku i klimatyzacji. Po kontroli załóż pokrywę, dokręcając obie nakrętki bez nadmiernej siły.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 | Immobilizer Fiat CODE i sterownik silnika – stałe zasilanie (+30) |
| 2 | 15 | Odbiorniki pomocnicze układu wtryskowego i klimatyzacji |
| 3 | 7,5 | Fiat CODE i sterownik wtrysku – zasilanie po zapłonie (15/54) |
Dodatkowy bezpiecznik klimatyzacji 7,5 A
Fiat przewidział jeszcze osobną wkładkę 7,5 A przy zespole sterowania klimatyzacją. Jest dostępna od strony wnętrza samochodu, pod deską rozdzielczą. Nie znajduje się ona w skrzynce A za akumulatorem ani w głównej numeracji 1-25. Jeśli klimatyzacja nie reaguje na włączenie, sprawdź także ten obwód, o ile występuje w danym egzemplarzu.
Najczęściej sprawdzane bezpieczniki
Zapalniczka i gniazdo zasilania 12 V: numer 24, 25 A w kabinie. Ten sam bezpiecznik jest związany z dmuchawą nawiewu, dlatego przy awarii obu odbiorników warto sprawdzić przede wszystkim pozycję 24.
Wycieraczki i spryskiwacze: numer 25, 20 A. Klakson: numer 17, 15 A.
Ogrzewanie tylnej szyby: numer 14, 20 A. Światła STOP: numer 21, 10 A.
Wentylator chłodnicy: zabezpieczenie MAXI C 30 A w komorze silnika.
Różnice względem większych modeli Fiata
Seicento typu 187 wykorzystuje bezpieczniki numerowane 1-25 w kabinie, a nie oznaczenia F31-F53 charakterystyczne dla części późniejszych modeli. Przykładowo w Fiacie Punto II 1999-2003 zapalniczka ma inne położenie w skrzynce i inną numerację.
FAQ: Fiat Seicento / 600 2007-2010
Gdzie jest bezpiecznik zapalniczki?
Numer 24 o wartości 25 A, w skrzynce z lewej strony kierownicy.
Jak otworzyć skrzynkę pod kierownicą?
Poluzuj wkręt B mocujący osłonę A i zdejmij ją. Oznaczenia bezpieczników znajdziesz na odwrocie pokrywy.
Gdzie jest zabezpieczenie wentylatora chłodnicy?
W komorze silnika, w skrzynce A za akumulatorem. To wkładka MAXI C o wartości 30 A.
Dlaczego w skrzynce B są tylko trzy bezpieczniki?
To odrębny blok pomocniczy sterowania silnikiem. Jego trzy pozycje nie zastępują ani głównej skrzynki kabinowej, ani zabezpieczeń MAXI.
