Honda Accord (2010) – schemat bezpieczników
Rok produkcji: 2010

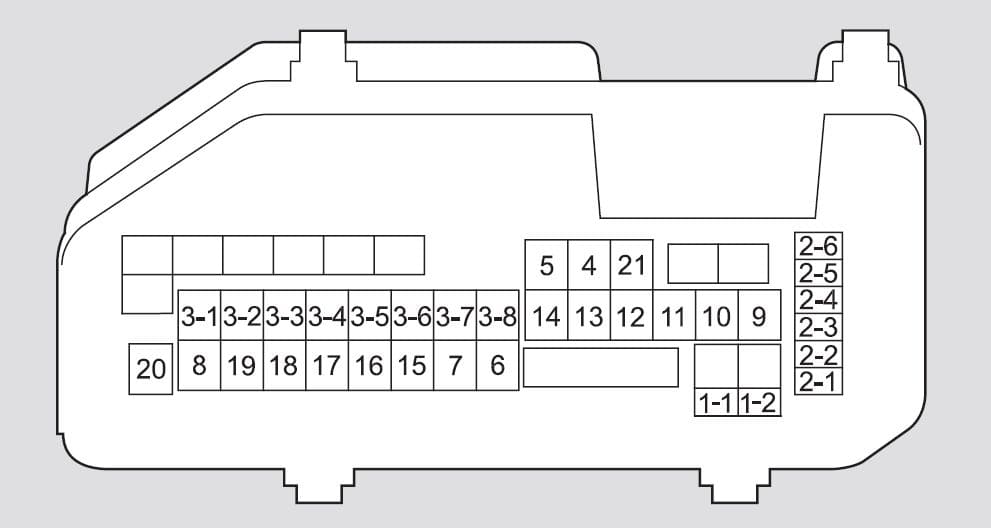

Komora silnika
komora silnika
| Numer | Ocena w amperach [A] | Chronione obwody |
| 1-1 * 1 | 100 | Bateria |
| 1-1 * 2 | 100 | Bateria |
| 1-2 | 40 | Skrzynka bezpieczników po stronie pasażera |
| 2-1 | – | Nieużywany |
| 2-2 | 40 | ABS / VSA |
| 2-3 | 30 | Silnik ABS / VSA |
| 2-4 | (40) | Skrzynka bezpieczników po stronie pasażera |
| 2-5 | – | Nieużywany |
| 2-6 | – | Nieużywany |
| 3-1 * 1 | – | Nieużywany |
| 3-1 * 2 | 30 | Silnik wentylatora dodatkowego |
| 3-2 | 30 | Silnik wycieraczek |
| 3-3 | 30 | Główny silnik wentylatora |
| 3-4 | 30 | Główne światło boczne kierowcy |
| 3-5 | (60) | Skrzynka bezpieczników po stronie kierowcy |
| 3-6 | 30 | Światło boczne pasażera Główne |
| 3-7 | (40) | Skrzynka bezpieczników po stronie kierowcy |
| 3-8 | 50 | IG Main |
| 4 | 40 | Odmrażacz tylny |
| 5 * 1 | 20 | Silnik wentylatora dodatkowego |
| 5 * 2 | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| 8 | 40 | Silnik nagrzewnicy |
| 9 | 15 | Zaryzykować |
| 10 | 20 | Klakson, przestań |
| 11 | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | 15 | Cewka IG |
| 14 | 15 | FI Sub |
| 16 | 7,5 | Światła wewnętrzne |
| 17 | 15 | FI Main |
| 18 | 15 | DBW |
| 19 * 1 | – | Nieużywany |
| 19 * 2 | 7,5 | Kopia zapasowa, FI ECU |
| 20 | 7,5 | Sprzęgło MG |
| 21 | 7,5 | Przekaźnik wentylatora |
| * 1: modele 4-cylindrowe* 2: modele V6 | ||

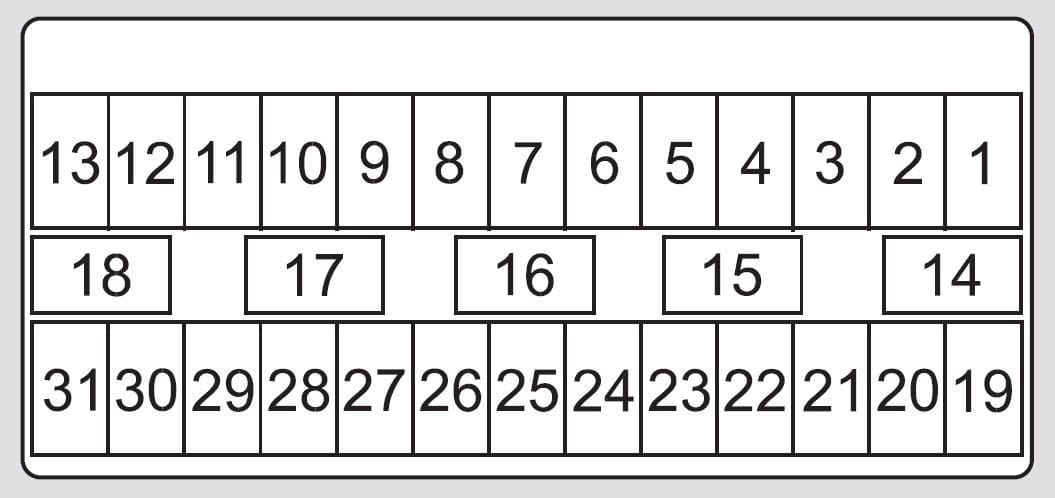

Skrzynka bezpieczników wewnętrzna (po stronie kierowcy)
interrior (strona kierowcy)
| Numer | Ocena w amperach [A] | Chronione obwody |
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 15 | Pralka |
| 4 | 7,5 | Wycieraczka |
| 5 | 7,5 | Metr |
| 6 | 7,5 | ABS / VSA |
| 7 | 15 | ACG |
| 8 | 7,5 | STS * |
| 9 | 20 | Pompa paliwowa |
| 10 | (10) | VB SOL * |
| 11 | 10 | SRS |
| 12 | 7,5 | ODS (system wykrywania pasażerów) |
| 13 | – | Nieużywany |
| 14 | (10) | ACM * |
| 15 | 7,5 | Światła dzienne |
| 16 | 7,5 | A / C |
| 17 | 7,5 | Akcesoria, klucz, zamek |
| 18 | 7,5 | Akcesorium |
| 19 | (20) | Elektrycznie przesuwane siedzenie kierowcy * |
| 20 | (20) | Dach księżycowy * |
| 21 | (20) | Odchylany elektrycznie fotel kierowcy * |
| 22 | 20 | Tylne lewe okno zasilania |
| 23 | 15 | Przednie gniazdo zasilania akcesoriów |
| 24 | 20 | Okno zasilania kierowcy |
| 25 | 10 | Zamek bocznych drzwi kierowcy |
| 26 | (10) | Lewe przednie światło przeciwmgielne * |
| 27 | 10 | Małe światła z lewej strony (zewnętrzne) |
| 28 | 10 | Lewe światło drogowe |
| 29 | 7,5 | TPMS |
| 30 | 10 | Lewe światło mijania |
| 31 | – | Nieużywany |
| * : Jeśli jest na wyposażeniu | ||

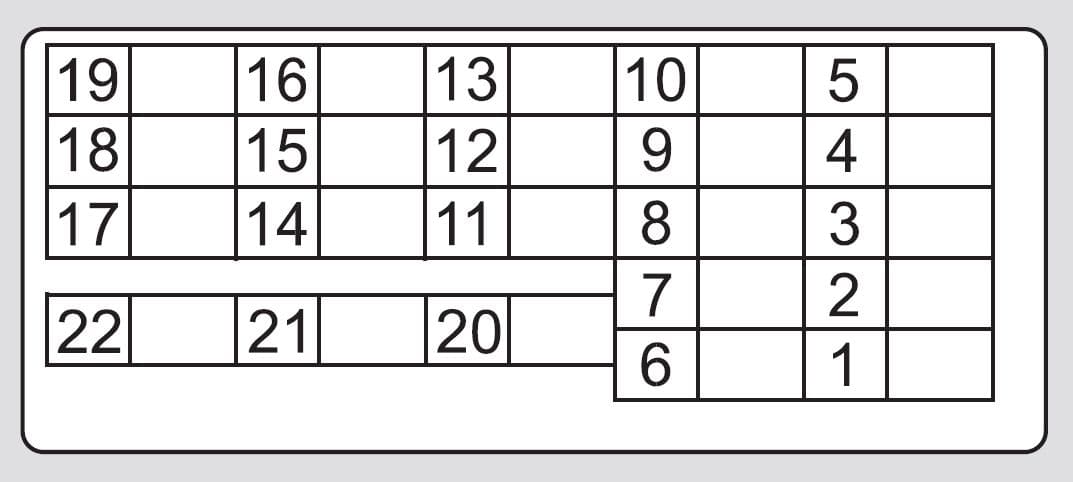

Skrzynka bezpieczników wewnętrzna (od strony pasażera)
interrior (strona pasażera)
| Numer | Ocena w amperach [A] | Chronione obwody |
| 1 | 10 | Prawe światło drogowe |
| 2 | 10 | Małe światła po prawej stronie (zewnętrzne) |
| 3 | (10) | Prawe przednie światło przeciwmgielne * |
| 4 | 10 | Prawe światło mijania |
| 5 | – | Nieużywany |
| 6 | 7,5 | Światła wewnętrzne |
| 7 | – | Nieużywany |
| 8 | (20) | Odchylany fotel pasażera z przodu * |
| 9 | (20) | Elektrycznie regulowane siedzenie pasażera z przodu * |
| 10 | 10 | Zamek prawych bocznych drzwi |
| 11 | (20) | Tylne prawe okno zasilania |
| 12 | 15 | Tylne gniazdo zasilania akcesoriów |
| 13 | 20 | Szyba przednia pasażera |
| 14 | – | Nieużywany |
| 15 | (20) | Premium AMP * |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | (10) | Podparcie lędźwi* |
| 19 | (15) | Podgrzewacz siedzenia * |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| * : Jeśli jest na wyposażeniu | ||
OSTRZEŻENIE: Przypisania zacisków i wiązek przewodów dla poszczególnych złączy będą się różnić w zależności od poziomu wyposażenia pojazdu, modelu i rynku.
