Honda Accord IX / 9G (2013–2017) – bezpieczniki, skrzynki i przekaźniki
Honda Accord dziewiątej generacji, oznaczana często jako Accord IX albo Accord 9G, była oferowana w latach 2013–2017. W tej generacji zastosowano dwie główne skrzynki bezpieczników: jedną w kabinie, pod deską rozdzielczą po stronie kierowcy, oraz drugą w komorze silnika, obok zbiornika płynu hamulcowego.
Ten schemat obejmuje Accorda 9. generacji, w tym roczniki 2016–2017, które często są mylone z nowszym Accordem 10G. To ważne, ponieważ Accord 2018–2022 ma już inny układ skrzynek, inną numerację bezpieczników i inne przypisanie części obwodów.
Uwaga przy doborze schematu: Honda Accord 2016–2017 to nadal 9. generacja, a nie Accord 10G. Jeżeli masz model z 2018 roku lub nowszy, użyj osobnego schematu dla Hondy Accord X / 10G.
Spis treści:
Accord 2013–2017 a Accord 2018–2022
Accord 2013–2017 i Accord 2018–2022 to dwie różne generacje. Wpis „Honda Accord od 2016” może być mylący, bo sugeruje, że schemat pasuje również do nowszych roczników. W praktyce dotyczy on końcówki 9. generacji, czyli roczników 2016–2017.
| Model | Zakres | Uwagi |
|---|---|---|
| Honda Accord IX / 9G | 2013–2017 | Ten artykuł dotyczy tej generacji. |
| Honda Accord IX po liftingu | 2016–2017 | To nadal 9. generacja, a nie Accord 10G. |
| Honda Accord X / 10G | 2018–2022 | Inna generacja i inny schemat bezpieczników. |
Najczęściej sprawdzane bezpieczniki Honda Accord IX / 9G
Poniższa tabela pomaga szybko znaleźć najczęściej szukane obwody: gniazda zasilania, radio, pompę paliwa, szyby, fotele, SRS, ABS/VSA, klakson, światła, wycieraczki, spryskiwacz i ogrzewanie tylnej szyby.
| Funkcja / objaw | Bezpiecznik | Prąd [A] | Lokalizacja / uwagi |
|---|---|---|---|
| Przednie gniazdo zasilania akcesoriów | 40 | 20 A | Skrzynka w kabinie, panel konsoli. |
| Tylne gniazdo zasilania akcesoriów | 14 | 20 A | Skrzynka w kabinie, schowek konsoli. |
| Radio / audio | 22 / a | 10 / 7,5 A | Komora silnika / opcjonalny bezpiecznik w kabinie. |
| Wzmacniacz premium | d | 20 A | Skrzynka w kabinie, jeśli występuje. |
| Pompa paliwa | 9 | 20 A | Skrzynka w kabinie. |
| Klimatyzacja | 1 | 7,5 A | Skrzynka w kabinie. |
| Światła do jazdy dziennej | 2 / 8 | 7,5 A | Kabina / komora silnika. |
| Zestaw wskaźników | 5 | 7,5 A | Skrzynka w kabinie. |
| Poduszki powietrzne SRS | 6 / 24 | 7,5 / 10 A | Skrzynka w kabinie. |
| ABS/VSA | 10 / 26 | 7,5 A | Kabina / komora silnika, zależnie od wersji. |
| Przednia wycieraczka | 12 / 12 | 7,5 / 30 A | Kabina oraz bezpiecznik silnika wycieraczek w komorze silnika. |
| Spryskiwacz | 30 | 15 A | Skrzynka w kabinie. |
| Okno elektryczne kierowcy | 32 | 20 A | Skrzynka w kabinie. |
| Okno elektryczne pasażera z przodu | 33 | 20 A | Skrzynka w kabinie. |
| Tylne okno po stronie kierowcy | 34 | 20 A | Skrzynka w kabinie. |
| Tylne okno po stronie pasażera | 35 | 20 A | Skrzynka w kabinie. |
| Regulacja fotela kierowcy | 15 / 36 | 20 A | Skrzynka w kabinie, jeśli występuje elektryczna regulacja. |
| Regulacja fotela pasażera | g / h | 20 A | Skrzynka w kabinie, jeśli występuje. |
| Podgrzewane fotele przednie | 17 | 20 A | Skrzynka w kabinie, jeśli występują. |
| Podgrzewane fotele tylne | c | 15 A | Skrzynka w kabinie, jeśli występują. |
| Szyberdach / moonroof | 16 | 20 A | Skrzynka w kabinie, jeśli występuje. |
| Klakson | 5 | 10 A | Skrzynka w komorze silnika, przekaźnik R9. |
| Światła stopu | 6 | 10 A | Skrzynka w komorze silnika. |
| Światła awaryjne | 11 | 15 A | Skrzynka w komorze silnika. |
| Lewe światło mijania | 25 | 10 A | Skrzynka w komorze silnika. |
| Prawe światło mijania | 24 | 10 A | Skrzynka w komorze silnika. |
| Lewe światło drogowe | 39 | 10 A | Skrzynka w kabinie. |
| Prawe światło drogowe | 29 | 10 A | Skrzynka w kabinie. |
| Ogrzewanie tylnej szyby | 13 | 40 A | Skrzynka w komorze silnika, przekaźnik R4. |
| Dmuchawa nawiewu | 14 | 40 A | Skrzynka w komorze silnika. |
| Wtryskiwacze | 10 | 20 A | Komora silnika, wersje 4-cylindrowe. |
| Cewki zapłonowe | 9 | 15 A | Skrzynka w komorze silnika. |
Gdzie znajdują się skrzynki bezpieczników?
Honda Accord IX / 9G ma dwie główne skrzynki bezpieczników. W kabinie skrzynka znajduje się pod deską rozdzielczą po stronie kierowcy. W komorze silnika główna skrzynka bezpieczników i przekaźników znajduje się w pobliżu zbiornika płynu hamulcowego.
- Skrzynka w kabinie — pod deską rozdzielczą po stronie kierowcy. Obejmuje m.in. gniazda zasilania, pompę paliwa, szyby, zamki, fotele, SRS, światła drogowe i elementy komfortu.
- Skrzynka w komorze silnika — przy zbiorniku płynu hamulcowego. Obejmuje m.in. akumulator, EPS, ABS/VSA, dmuchawę, ogrzewanie tylnej szyby, światła mijania, klakson, wtryskiwacze i przekaźniki.

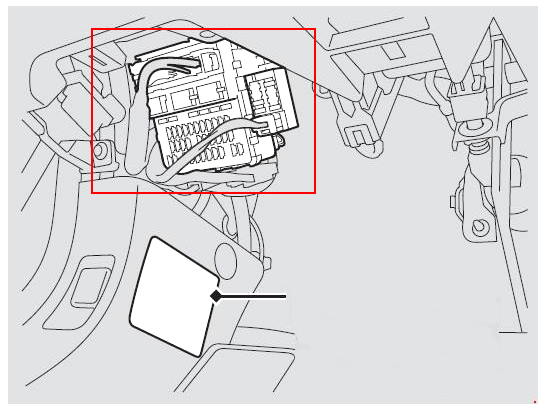

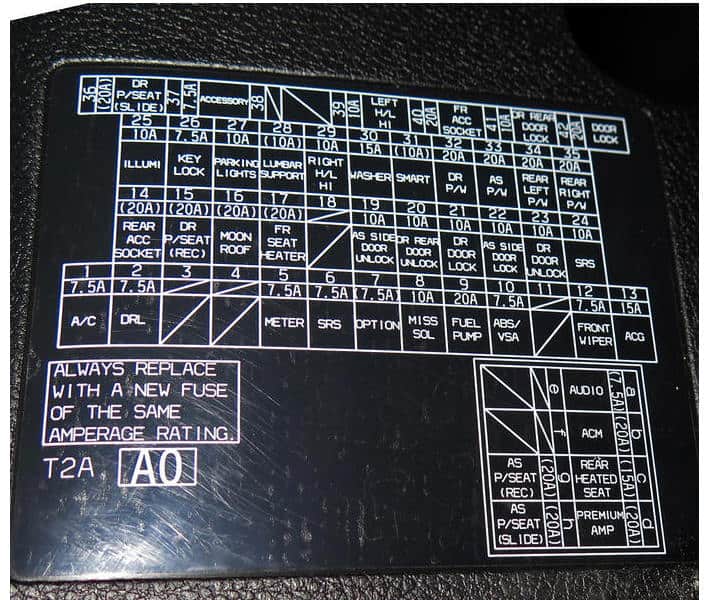

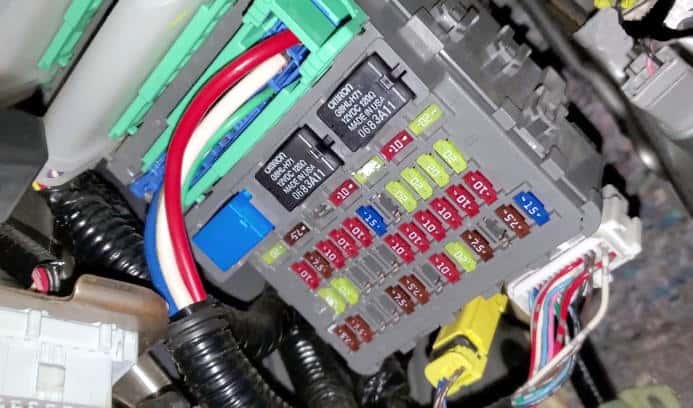

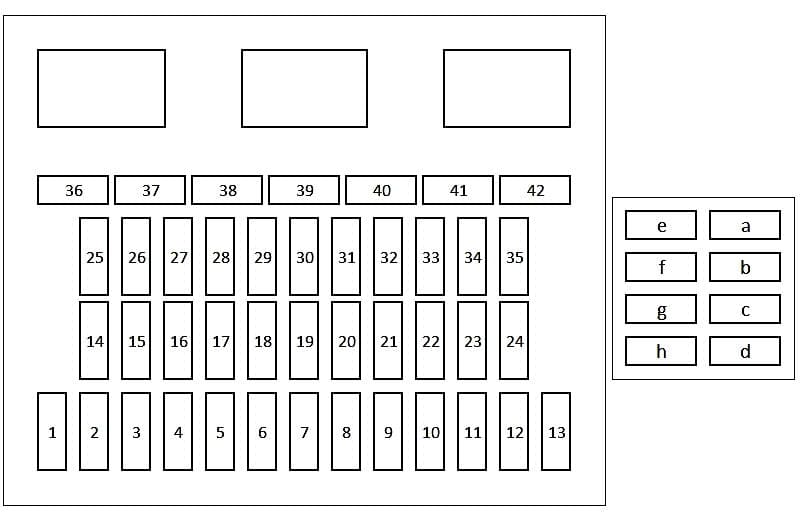

Skrzynka bezpieczników w kabinie
Główna skrzynka bezpieczników w kabinie znajduje się pod deską rozdzielczą po stronie kierowcy. Aktualny opis bezpieczników dla konkretnego auta znajduje się na etykiecie przy skrzynce. Poniżej podano najczęściej spotykany układ dla Accorda 9. generacji.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 7,5 | Klimatyzacja |
| 2 | 7,5 | Światła do jazdy dziennej — DRL |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| 5 | 7,5 | Zestaw wskaźników |
| 6 | 7,5 | Poduszki powietrzne SRS |
| 7 | 7,5 | Opcja, zależnie od wyposażenia |
| 8 | 10 | MISS SOL |
| 9 | 20 | Pompa paliwa |
| 10 | 7,5 | ABS/VSA |
| 11 | – | Nieużywany |
| 12 | 7,5 | Przednia wycieraczka |
| 13 | 15 | ACG |
| 14 | 20 | Tylne gniazdo zasilania akcesoriów w schowku konsoli |
| 15 | 20 | Elektryczna regulacja oparcia fotela kierowcy, jeżeli występuje |
| 16 | 20 | Szyberdach / moonroof, jeżeli występuje |
| 17 | 20 | Podgrzewane fotele przednie, jeżeli występują |
| 18 | – | Nieużywany |
| 19 | 10 | Odblokowanie drzwi pasażera |
| 20 | 10 | Odblokowanie tylnych drzwi po stronie kierowcy |
| 21 | 10 | Zamek drzwi kierowcy |
| 22 | 10 | Zamek drzwi pasażera |
| 23 | 10 | Odblokowanie drzwi kierowcy |
| 24 | 10 | SRS |
| 25 | 10 | Oświetlenie |
| 26 | 7,5 | Blokada kluczyka / Key Lock |
| 27 | 10 | Światła postojowe |
| 28 | 10 | Podparcie lędźwiowe, jeżeli występuje |
| 29 | 10 | Prawe światło drogowe |
| 30 | 15 | Spryskiwacz |
| 31 | 10 | System Smart Key, jeżeli występuje |
| 32 | 20 | Okno elektryczne kierowcy |
| 33 | 20 | Okno elektryczne pasażera z przodu |
| 34 | 20 | Tylne okno elektryczne po stronie kierowcy |
| 35 | 20 | Tylne okno elektryczne po stronie pasażera |
| 36 | 20 | Elektryczne przesuwanie fotela kierowcy, jeżeli występuje |
| 37 | 7,5 | Akcesoria / dodatkowe odbiorniki |
| 38 | – | Nieużywany |
| 39 | 10 | Lewe światło drogowe |
| 40 | 20 | Przednie gniazdo zasilania akcesoriów w panelu konsoli |
| 41 | 10 | Zamek tylnych drzwi po stronie kierowcy |
| 42 | 20 | Zamek drzwi |
| a | 7,5 | Audio, jeżeli występuje |
| b | 20 | ACM, jeżeli występuje |
| c | 15 | Podgrzewane fotele tylne, jeżeli występują |
| d | 20 | Wzmacniacz premium, jeżeli występuje |
| e | – | Nieużywany |
| f | – | Nieużywany |
| g | 20 | Elektryczna regulacja oparcia fotela pasażera, jeżeli występuje |
| h | 20 | Elektryczne przesuwanie fotela pasażera, jeżeli występuje |

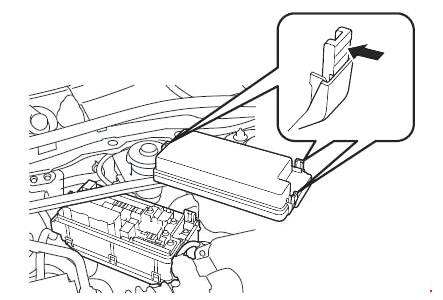

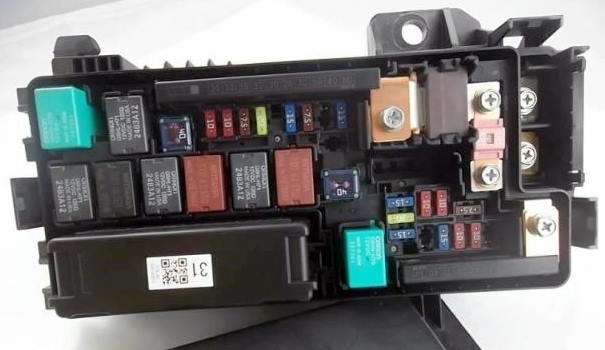

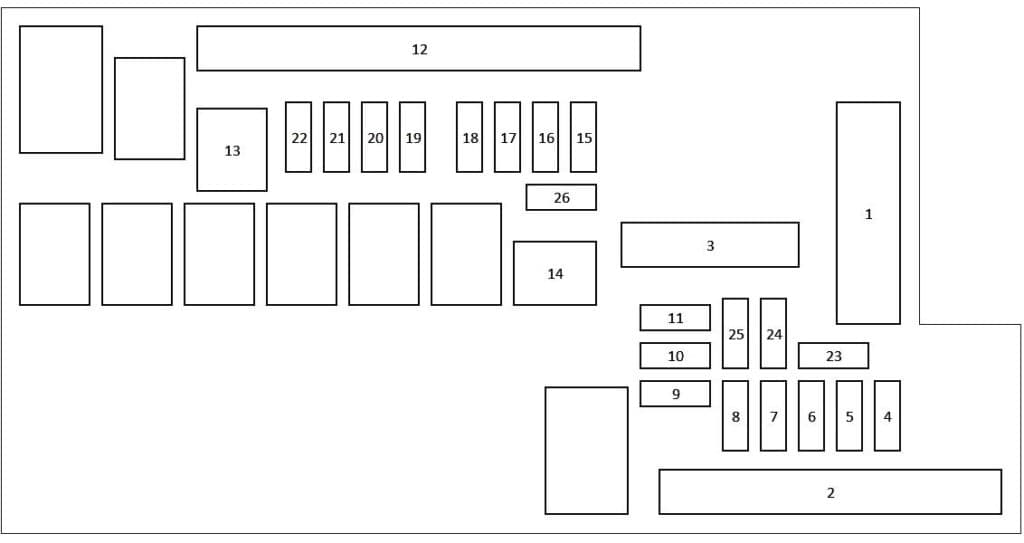

Skrzynka bezpieczników w komorze silnika
Główna skrzynka bezpieczników i przekaźników w komorze silnika znajduje się obok zbiornika płynu hamulcowego. Aby uzyskać dostęp do bezpieczników, trzeba zdjąć pokrywę, naciskając zatrzaski. Opis bezpieczników znajduje się również na pokrywie skrzynki.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 125 | Główny bezpiecznik akumulatora |
| 2 | 70 | Elektryczne wspomaganie kierownicy EPS |
| 2 | 60 | Główna skrzynka bezpieczników 1 |
| 2 | 40 | Skrzynka bezpieczników opcja 1 |
| 2 | 20 / 40 | ABS/VSA FSR, wartość zależna od wersji z LKAS lub bez LKAS |
| 2 | 30 / 40 | Silnik ABS/VSA, wartość zależna od wersji |
| 3 | – | Nieużywany |
| 4 | 10 / 15 | Przednie światła przeciwmgielne albo przycisk ENGINE START/STOP w wybranych wersjach |
| 5 | 10 | Klakson |
| 6 | 10 | Światła stopu |
| 7 | 15 | FI Sub |
| 8 | 7,5 | Światła do jazdy dziennej — DRL |
| 9 | 15 | Cewki zapłonowe IG |
| 10 | 20 | Wtryskiwacze w wersjach 4-cylindrowych; w wersjach 6-cylindrowych pozycja może być nieużywana |
| 11 | 15 | Światła awaryjne |
| 12 | 60 | Główna skrzynka bezpieczników 2 |
| 12 | 40 | Skrzynka bezpieczników opcja 2 |
| 12 | 30 / 50 | IG MAIN 1, zależnie od wersji z systemem Smart Entry lub bez |
| 12 | 30 | IG MAIN 2, w modelach z systemem Smart Entry |
| 12 | 20 / 30 | Pomocniczy wentylator chłodnicy, zależnie od silnika |
| 12 | 30 | Główne zasilanie świateł mijania |
| 12 | 30 | Skrzynka bezpieczników |
| 12 | 30 | Silnik wycieraczek |
| 12 | 30 | Główny wentylator chłodnicy |
| 12 | 30 | Rozrusznik, modele z systemem Smart Entry |
| 13 | 40 | Ogrzewanie tylnej szyby |
| 14 | 40 | Silnik dmuchawy / nawiewu |
| 15 | 15 | FI Main / główny obwód wtrysku |
| 16 | 10 | Podgrzewane lusterka zewnętrzne albo spryskiwacze reflektorów, zależnie od wersji |
| 17 | 7,5 | Sprzęgło kompresora klimatyzacji — MG Clutch |
| 18 | 15 | DBW |
| 19 | 20 | Światła pozycyjne / obrysowe |
| 20 | 7,5 | Oświetlenie wnętrza |
| 21 | 10 | Światło cofania |
| 22 | 10 | Audio |
| 23 | 7,5 | Timer wentylatora |
| 24 | 10 | Prawe światło mijania |
| 25 | 10 | Lewe światło mijania |
| 26 | 7,5 | Sterownik ABS/VSA w modelach z LKAS; w wersjach bez LKAS pozycja może być nieużywana |

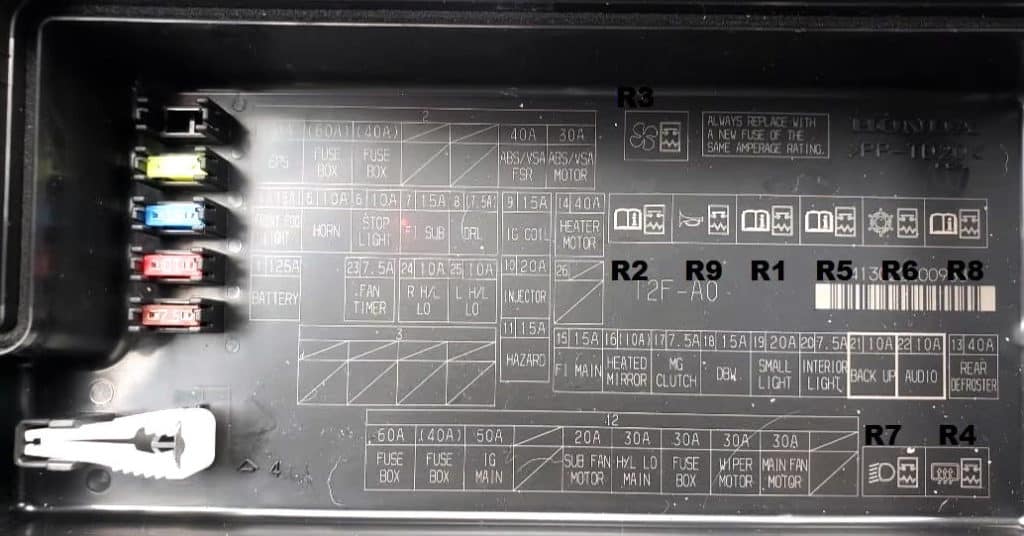

Przekaźniki w komorze silnika
W skrzynce w komorze silnika znajdują się również przekaźniki. Ich obsada zależy od wersji silnikowej i wyposażenia, ale najczęściej spotykane oznaczenia to:
| Przekaźnik | Opis |
|---|---|
| R1 | MAIN RELAY 1 — przekaźnik główny |
| R2 | IGNITION COIL RELAY — przekaźnik cewek zapłonowych |
| R3 | FAN MOTOR RELAY — przekaźnik wentylatora |
| R4 | RELAY FOR REAR HEATER — przekaźnik ogrzewania tylnej szyby |
| R5 | ETCS CONTROL RELAY — przekaźnik sterowania ETCS |
| R6 | A/C COMPRESSOR CLUTCH RELAY — przekaźnik sprzęgła kompresora klimatyzacji |
| R7 | LOW BEAM RELAY — przekaźnik świateł mijania |
| R8 | SUB REL PGM-FI — przekaźnik pomocniczy PGM-FI |
| R9 | HORN RELAY — przekaźnik klaksonu |
Co sprawdzić przed wymianą?
W Accordzie 9G najpierw ustal, w której skrzynce znajduje się dany obwód. Numeracja w kabinie i w komorze silnika nie oznacza tych samych elementów. Przykładowo bezpiecznik 9 w kabinie odpowiada za pompę paliwa, a bezpiecznik 9 w komorze silnika za cewki zapłonowe.
Przy problemach z gniazdami zasilania sprawdź bezpieczniki 14 i 40 w kabinie. Jeżeli nie działają szyby elektryczne, sprawdź pozycje 32–35. Przy problemach z centralnym zamkiem sprawdź bezpieczniki 19–23, 41 i 42, zależnie od objawu.
Jeżeli awaria dotyczy klaksonu, świateł mijania, ogrzewania tylnej szyby, dmuchawy, cewek zapłonowych, ABS/VSA albo głównego zasilania, przejdź do skrzynki w komorze silnika. Duże bezpieczniki w pozycjach 1, 2 i 12 mogą zasilać kilka obwodów naraz, dlatego ich uszkodzenie może powodować kilka objawów jednocześnie.
Bezpiecznik wymieniaj zawsze na taki sam amperaż. Jeżeli nowy bezpiecznik przepala się ponownie, nie zakładaj mocniejszego. Przyczyną może być zwarcie, uszkodzony odbiornik, przeciążone gniazdo zasilania, wilgoć w złączu albo uszkodzona wiązka.
Powiązane schematy Honda Accord
Jeżeli Twój samochód ma inny rocznik, sprawdź właściwy schemat dla danej generacji. Szczególnie ważne jest rozdzielenie Accorda 2013–2017 od nowszego Accorda 2018–2022.
- Honda Accord X / 10G 2018–2022 — bezpieczniki schemat
- Honda Accord 2014–2015 — bezpieczniki schemat
- Honda Accord 2013 — bezpieczniki schemat
- Honda Accord 2008–2012 — bezpieczniki schemat
- Honda Accord 2003–2007 — bezpieczniki schemat
- Pozostałe schematy Honda Accord
Pytania kierowców
Czy Honda Accord 2016–2017 to 9. generacja?
Tak. Accord 2016–2017 to nadal dziewiąta generacja, po liftingu. Nie należy mylić go z Accordem 10G, który zaczyna się od rocznika 2018.
Czy ten schemat pasuje do Hondy Accord 2018?
Nie. Honda Accord 2018 to już kolejna generacja, czyli Accord X / 10G. Dla tego auta trzeba użyć osobnego schematu.
Gdzie jest skrzynka bezpieczników w kabinie?
Skrzynka w kabinie znajduje się pod deską rozdzielczą po stronie kierowcy. Opis bezpieczników znajduje się na etykiecie przy skrzynce.
Gdzie jest skrzynka bezpieczników w komorze silnika?
Skrzynka w komorze silnika znajduje się obok zbiornika płynu hamulcowego. Aby dostać się do bezpieczników, trzeba zdjąć pokrywę na zatrzaskach.
Gdzie jest bezpiecznik przedniego gniazda zasilania?
Przednie gniazdo zasilania w panelu konsoli jest zabezpieczone bezpiecznikiem 40 20 A w skrzynce w kabinie.
Gdzie jest bezpiecznik tylnego gniazda zasilania?
Tylne gniazdo zasilania w schowku konsoli jest zabezpieczone bezpiecznikiem 14 20 A w skrzynce w kabinie.
Nie działa radio. Który bezpiecznik sprawdzić?
Sprawdź bezpiecznik 22 10 A w komorze silnika oraz opcjonalny bezpiecznik a 7,5 A w skrzynce kabinowej. W wersjach z lepszym audio sprawdź też bezpiecznik d 20 A od wzmacniacza premium.
Gdzie jest bezpiecznik pompy paliwa?
Pompa paliwa jest zabezpieczona bezpiecznikiem 9 20 A w skrzynce bezpieczników w kabinie.
Gdzie jest bezpiecznik klaksonu?
Klakson jest zabezpieczony bezpiecznikiem 5 10 A w skrzynce w komorze silnika. W tej samej skrzynce znajduje się przekaźnik klaksonu R9.
Gdzie są bezpieczniki świateł mijania?
Prawe światło mijania jest pod bezpiecznikiem 24 10 A, a lewe światło mijania pod bezpiecznikiem 25 10 A w skrzynce w komorze silnika.
Gdzie są bezpieczniki świateł drogowych?
Prawe światło drogowe jest pod bezpiecznikiem 29 10 A, a lewe światło drogowe pod bezpiecznikiem 39 10 A w skrzynce w kabinie.
Nie działa dmuchawa. Co sprawdzić?
Sprawdź bezpiecznik 14 40 A w skrzynce w komorze silnika. Jeżeli bezpiecznik jest sprawny, problem może dotyczyć silnika nawiewu, sterowania albo przekaźnika.
Nie działa ogrzewanie tylnej szyby. Który bezpiecznik?
Ogrzewanie tylnej szyby jest zabezpieczone bezpiecznikiem 13 40 A w skrzynce w komorze silnika. Powiązany jest z nim także przekaźnik R4.
Bezpiecznik jest cały, ale element dalej nie działa. Co dalej?
Sprawdź napięcie na gnieździe bezpiecznika, przekaźnik, masę, złącza i sam odbiornik. Jeśli nowy bezpiecznik przepala się od razu, przyczyną jest zwykle zwarcie albo przeciążenie obwodu.
