Honda Accord dziesiątej generacji, często oznaczana jako Accord X albo Accord 10G, ma dwie główne skrzynki bezpieczników: jedną w kabinie, pod deską rozdzielczą po stronie kierowcy, oraz drugą w komorze silnika, obok akumulatora. Ten schemat dotyczy modeli z lat 2018–2022, w tym wersji benzynowych i hybrydowych, zależnie od rynku oraz wyposażenia.
W porównaniu ze starszym Accordem 2016–2017 układ skrzynek jest inny. Nie warto więc korzystać z wcześniejszego schematu tylko dlatego, że auto ma podobną nazwę. Accord 10G ma inną numerację bezpieczników, inne rozmieszczenie gniazd zasilania, więcej obwodów elektroniki komfortu oraz osobne pozycje dla systemów takich jak HUD, AVS, ADS, SBW czy elementy wersji hybrydowej.
Uwaga przy roczniku 2023: na części rynków Accord 2023 oznacza już 11. generację, czyli inny samochód i inny schemat bezpieczników. Jeżeli masz auto z rocznika 2023, najpierw sprawdź generację, wygląd nadwozia i opis na pokrywie skrzynki.
- Czy to ten sam schemat co Accord 2016–2017?
- Najczęściej sprawdzane bezpieczniki
- Gdzie znajdują się skrzynki bezpieczników?
- Skrzynka bezpieczników w kabinie
- Dodatkowa skrzynka w kabinie 2021–2022
- Skrzynka bezpieczników w komorze silnika
- Przekaźniki w komorze silnika
- Co sprawdzić przed wymianą?
- Powiązane schematy Honda Accord
- Pytania kierowców
Czy to ten sam schemat co Accord 2016–2017?
Nie. Honda Accord 2016–2017 to końcówka wcześniejszej generacji, natomiast Accord 2018–2022 to już dziesiąta generacja. Różnią się nie tylko nadwoziem, ale też instalacją elektryczną i numeracją bezpieczników.
| Model | Zakres | Uwagi |
|---|---|---|
| Honda Accord IX po liftingu | 2016–2017 | Starszy układ skrzynek. Nie używaj go dla Accorda 10G. |
| Honda Accord X / 10G | 2018–2022 | Ten artykuł dotyczy właśnie tej generacji. |
| Honda Accord XI | od 2023 | Inny model i inny schemat bezpieczników, szczególnie na rynku USA. |
Najczęściej sprawdzane bezpieczniki Honda Accord X / 10G
Jeżeli nie działa konkretny element wyposażenia, zacznij od poniższej tabeli. Zebrano tu najczęściej szukane obwody: gniazda zasilania, radio, wzmacniacz, szyby, fotele, SRS, ABS/VSA, klakson, pompę paliwa, wycieraczki i ogrzewanie tylnej szyby.
| Funkcja / objaw | Bezpiecznik | Prąd [A] | Lokalizacja / uwagi |
|---|---|---|---|
| Gniazdo zasilania środkowe / konsola | 16 | 20 A | Skrzynka w kabinie, opis CTR ACC SOCKET. |
| Przednie gniazdo zasilania | 50 | 20 A | Skrzynka w kabinie, opis FR ACC SOCKET. |
| Radio / audio | 24 | 15 A | Skrzynka w komorze silnika. |
| Wzmacniacz premium | 24 | 20 A | Skrzynka w kabinie, jeżeli samochód ma fabryczny wzmacniacz. |
| SRS / poduszki powietrzne | 6 / 46 | 10 A | Skrzynka w kabinie. |
| System Smart Key | 9 | 10 A | Skrzynka w kabinie. |
| Światła do jazdy dziennej | 15 | 10 A | Skrzynka w kabinie, opis DRL. |
| Szyberdach / moonroof | 17 | 20 A | Skrzynka w kabinie, zależnie od wyposażenia. |
| HUD | 48 | 10 A | Skrzynka w kabinie, jeżeli auto ma wyświetlacz head-up. |
| Zamek drzwi | 49 | 20 A | Skrzynka w kabinie. |
| Prawe tylne okno elektryczne | 51 | 20 A | Skrzynka w kabinie. |
| Lewe tylne okno elektryczne | 52 | 20 A | Skrzynka w kabinie. |
| Okno elektryczne pasażera z przodu | 53 | 20 A | Skrzynka w kabinie. |
| Okno elektryczne kierowcy | 54 | 20 A | Skrzynka w kabinie. |
| Regulacja fotela kierowcy | 33 / 38 / 40 | 10–20 A | Skrzynka w kabinie, zależnie od funkcji fotela. |
| Regulacja fotela pasażera | 34 / 39 | 20 A | Skrzynka w kabinie. |
| Ogrzewanie tylnej szyby | 3 | 40 A | Skrzynka w komorze silnika, opis REAR DEFROSTER. |
| Dmuchawa nawiewu | 3 | 40 A | Skrzynka w komorze silnika, opis HEATER MOTOR. |
| Wycieraczki przednie | 5 | 30 A | Skrzynka w komorze silnika, opis WIPER MOTOR. |
| Spryskiwacz | 32 | 15 A | Skrzynka w komorze silnika, opis WASHER MOTOR. |
| Klakson | 28 | 10 A | Skrzynka w komorze silnika, przekaźnik R2. |
| Pompa paliwa | 40 | 20 A | Skrzynka w komorze silnika, opis IG1 FUEL PUMP. |
| ABS/VSA | 2 / 5 / 41 | 7,5–40 A | Skrzynka w komorze silnika. |
| Stop / światła hamowania | 9 | 10 A | Skrzynka w komorze silnika. |
| Światła awaryjne | 19 | 15 A | Skrzynka w komorze silnika. |
| Przednie przeciwmgielne | 29 | 10 A | Skrzynka w komorze silnika, zależnie od wyposażenia. |
| Podgrzewana kierownica | 22 | 10 A | Skrzynka w komorze silnika, zależnie od wyposażenia. |
| Ogrzewanie tylnej kanapy | 25 | 20 A | Skrzynka w komorze silnika, zależnie od wyposażenia. |
| Podgrzewanie obszaru wycieraczek | 26 | 15 A | Skrzynka w komorze silnika, jeżeli występuje. |
Gdzie znajdują się skrzynki bezpieczników?
W Hondzie Accord X / 10G są dwie główne skrzynki bezpieczników. W kabinie skrzynka znajduje się pod deską rozdzielczą po stronie kierowcy. W komorze silnika główna skrzynka bezpieczników i przekaźników jest po lewej stronie, w pobliżu akumulatora.

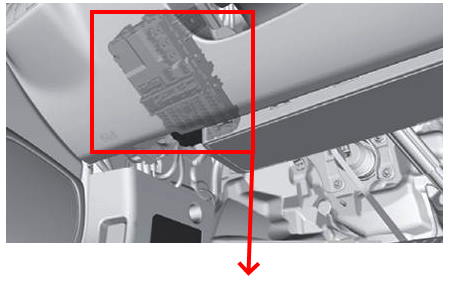

- Skrzynka w kabinie — pod deską rozdzielczą po stronie kierowcy. Obejmuje m.in. gniazda zasilania, szyby, zamki, fotele, SRS, HUD, wzmacniacz i część systemów komfortu.
- Skrzynka w komorze silnika — po lewej stronie komory silnika, w pobliżu akumulatora. Obejmuje m.in. ABS/VSA, wentylatory, pompę paliwa, klakson, wycieraczki, spryskiwacz, światła awaryjne, cewki zapłonowe i sterowanie silnikiem.
Skrzynka bezpieczników w kabinie

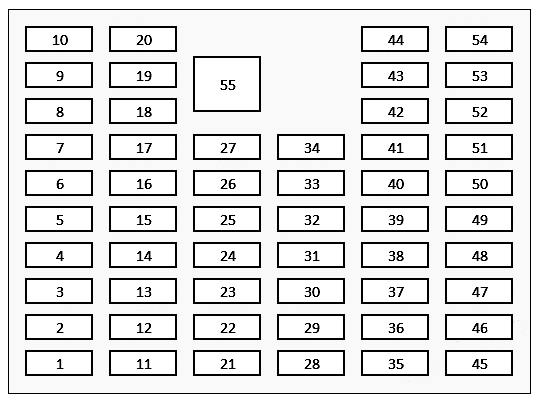

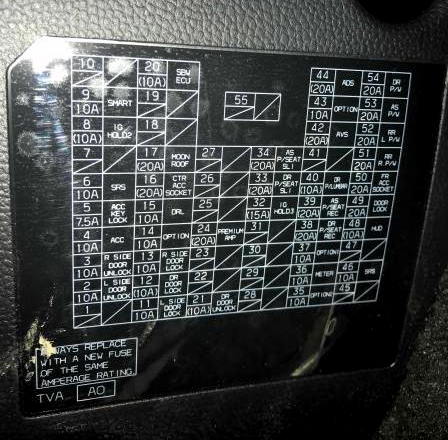

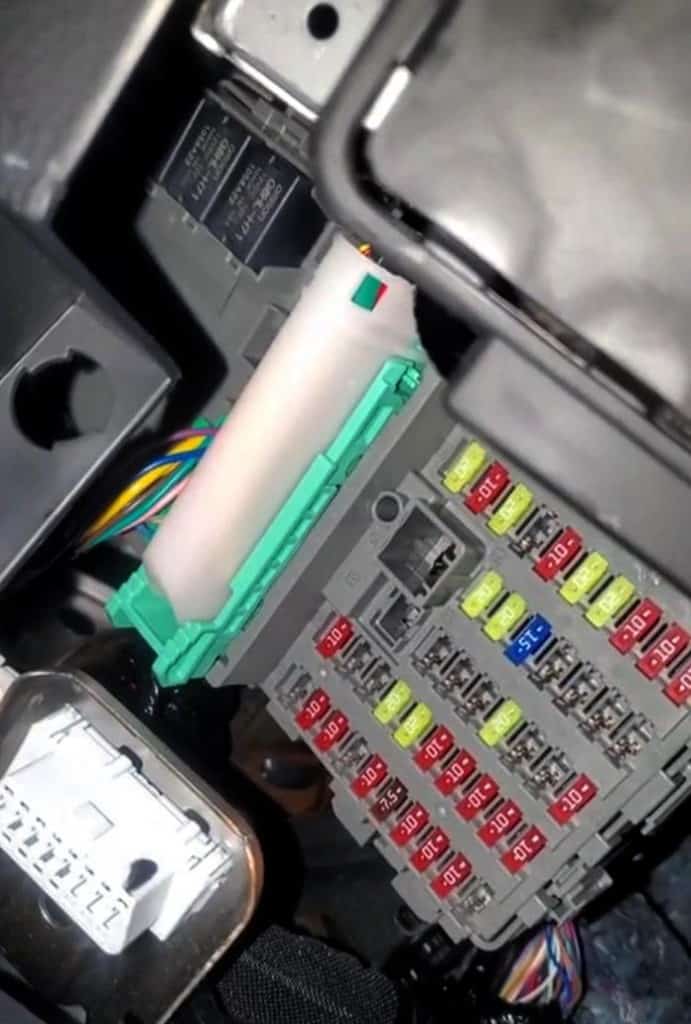

Skrzynka w kabinie znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Opis bezpieczników znajduje się na bocznej osłonie / etykiecie skrzynki. W tej części warto szukać problemów z gniazdami zasilania, szybami, zamkami drzwi, fotelem kierowcy, fotelem pasażera, poduszkami powietrznymi, HUD i systemami wyposażenia wnętrza.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 10 | Odblokowanie drzwi po lewej stronie |
| 3 | 10 | Odblokowanie drzwi po prawej stronie |
| 4 | 10 | Zasilanie akcesoriów po stacyjce — ACC |
| 5 | 7,5 | Blokada kluczyka / ACC KEY LOCK |
| 6 | 10 | Poduszki powietrzne SRS |
| 7 | – | Nieużywany |
| 8 | 10 | Sterowanie silnikiem / IG HOLD 2, zależnie od wersji |
| 9 | 10 | System Smart |
| 10 | – | Nieużywany |
| 11 | 10 | Zamknięcie drzwi po lewej stronie |
| 12 | 10 | Zamknięcie drzwi kierowcy |
| 13 | 10 | Odblokowanie / sterowanie drzwi po prawej stronie |
| 14 | 10 | Opcja |
| 15 | 10 | Światła do jazdy dziennej — DRL |
| 16 | 20 | Środkowe gniazdo zasilania akcesoriów — CTR ACC SOCKET |
| 17 | 20 | Szyberdach / moonroof, zależnie od wyposażenia |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | 10 | Sterownik SBW, zależnie od wersji |
| 21 | 10 | Odblokowanie drzwi kierowcy |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 20 | Wzmacniacz premium, jeżeli występuje |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | – | Nieużywany |
| 29 | – | Nieużywany |
| 30 | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | 15 | Sterowanie silnikiem / IG HOLD 3, zależnie od wersji |
| 33 | 20 | Regulacja fotela kierowcy — przesuw |
| 34 | 20 | Regulacja fotela pasażera — przesuw |
| 35 | 10 | Opcja 2 |
| 36 | 10 | Zestaw wskaźników |
| 37 | 10 | Opcja 1 |
| 38 | 20 | Regulacja fotela kierowcy — oparcie / pochylenie |
| 39 | 20 | Regulacja fotela pasażera — oparcie / pochylenie |
| 40 | 10 | Podparcie lędźwiowe fotela kierowcy |
| 41 | – | Nieużywany |
| 42 | 20 | AVS, zależnie od wyposażenia |
| 43 | 10 | Opcja |
| 44 | 20 | ADS, zależnie od wyposażenia |
| 45 | – | Nieużywany |
| 46 | 10 | System SRS |
| 47 | – | Nieużywany |
| 48 | 10 | HUD, zależnie od wyposażenia |
| 49 | 20 | Zamek drzwi |
| 50 | 20 | Przednie gniazdo zasilania akcesoriów — FR ACC SOCKET |
| 51 | 20 | Prawe tylne okno elektryczne |
| 52 | 20 | Lewe tylne okno elektryczne |
| 53 | 20 | Przednie okno elektryczne pasażera |
| 54 | 20 | Okno elektryczne kierowcy |
| 55 | – | Nieużywany |
W górnej części tej skrzynki mogą znajdować się również przekaźniki związane z gniazdami zasilania. Jeżeli bezpieczniki 16 i 50 są całe, a gniazda nadal nie działają, warto sprawdzić także przekaźnik, samo gniazdo oraz zasilanie na przewodzie.
Dodatkowa skrzynka w kabinie 2021–2022
W niektórych rocznikach i wersjach, szczególnie 2021–2022, może występować dodatkowa wewnętrzna skrzynka bezpieczników. Jej obsada zależy od wersji napędu i wyposażenia, dlatego zawsze porównaj opis z pokrywą samochodu.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 7,5 | VST ACC 1 |
| 2 | 15 | BACKUP2 MAIN |
| 3 | 7,5 | EOP |
| 4 | 7,5 | BACKUP3 |
| 5 | 7,5 | EBB |
| 6 | 7,5 | METER VST |
| 7 | 7,5 | VSA / ABS |
Skrzynka bezpieczników w komorze silnika

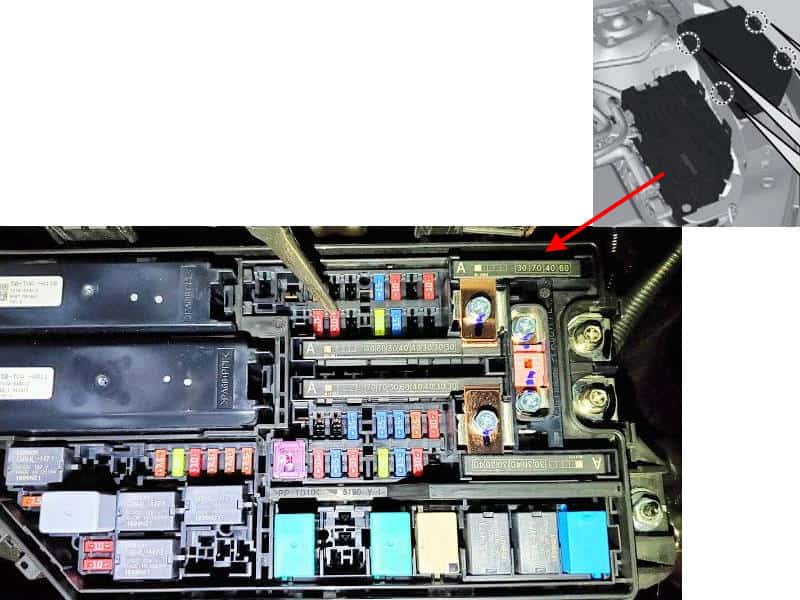

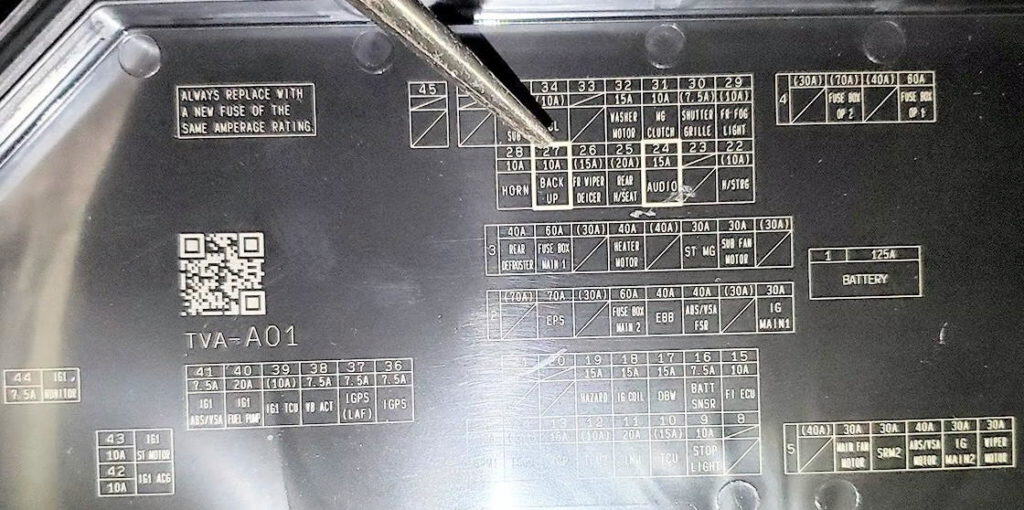

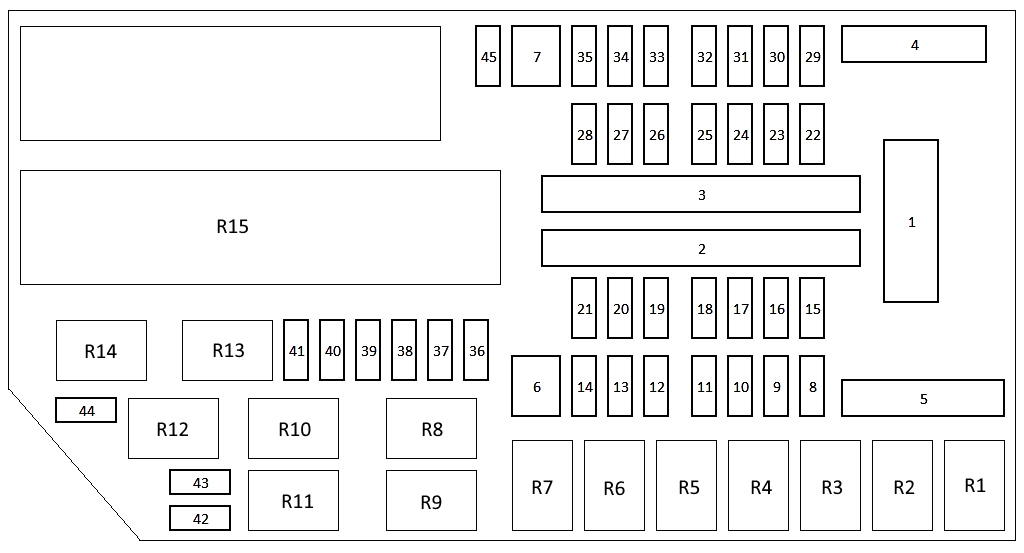

Główna skrzynka bezpieczników i przekaźników w komorze silnika znajduje się po lewej stronie, w pobliżu akumulatora. Aby uzyskać dostęp do bezpieczników, należy zdjąć pokrywę ochronną. Opis bezpieczników znajduje się również na pokrywie skrzynki.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 125 | Akumulator |
| 2 | 70 | EPS / elektryczne wspomaganie kierownicy |
| 2 | 60 | Główna skrzynka bezpieczników 2 |
| 2 | 40 | EBB |
| 2 | 40 | ABS/VSA FSR |
| 2 | 30 | IG MAIN 1 |
| 3 | 40 | Ogrzewanie tylnej szyby |
| 3 | 60 | Główna skrzynka bezpieczników 1 |
| 3 | 40 | Silnik dmuchawy / nawiewu |
| 3 | 30 | ST MG |
| 3 | 30 | Pomocniczy wentylator |
| 4 | 70 | Skrzynka bezpieczników opcjonalna 2 |
| 4 | 60 | Skrzynka bezpieczników opcjonalna 1 |
| 5 | 30 | Główny wentylator chłodnicy |
| 5 | 30 | SPM2 |
| 5 | 40 | Silnik ABS/VSA |
| 5 | 30 | IG MAIN 2 |
| 5 | 30 | Silnik wycieraczek |
| 6 | 30 | SRM1 |
| 7 | – | Nieużywany |
| 8 | – | Nieużywany |
| 9 | 10 | Światła stopu |
| 10 | 15 | TCU, zależnie od wersji |
| 11 | 20 | Wtryskiwacze / INJ |
| 12 | 10 | TCU2, zależnie od wersji |
| 13 | 15 | IGP |
| 14 | 10 | TCU3, zależnie od wersji |
| 15 | 10 | Sterownik FI ECU |
| 16 | 7,5 | Czujnik akumulatora / BATT SNSR |
| 17 | 15 | DBW |
| 18 | 15 | Cewki zapłonowe |
| 19 | 15 | Światła awaryjne / HAZARD |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 10 | Podgrzewana kierownica, jeżeli występuje |
| 23 | – | Nieużywany |
| 24 | 15 | Audio |
| 25 | 20 | Ogrzewanie tylnej kanapy, jeżeli występuje |
| 26 | 15 | Podgrzewanie obszaru przednich wycieraczek, jeżeli występuje |
| 27 | 10 | Światło cofania / BACK UP |
| 28 | 10 | Klakson |
| 29 | 10 | Przednie światła przeciwmgielne, jeżeli występują |
| 30 | 7,5 | Aktywna przesłona grilla, jeżeli występuje |
| 31 | 10 | Sprzęgło kompresora klimatyzacji / MG CLUTCH |
| 32 | 15 | Silnik spryskiwacza |
| 33 | – | Nieużywany |
| 34 | 10 | ACL albo pozycja zależna od rocznika i wersji |
| 35 | 7,5 | Audio SUB, zależnie od wersji |
| 36 | 7,5 | IGPS |
| 37 | 7,5 | IGPS / LAF |
| 38 | 7,5 | VB ACT |
| 39 | 10 | IG1 TCU, zależnie od wersji |
| 40 | 20 | Pompa paliwa / IG1 FUEL PUMP |
| 41 | 7,5 | IG1 ABS/VSA |
| 42 | 10 | IG1 ACG |
| 43 | 10 | IG1 rozrusznik / ST MOTOR |
| 44 | 7,5 / 10 | IG1 MONITOR, wartość zależna od wersji |
| 45 | 30 | BACK UP2, w wybranych rocznikach 2021–2022 |
Przekaźniki w komorze silnika
W tej samej skrzynce znajdują się również przekaźniki. Ich obecność i obsada zależą od wersji silnikowej oraz wyposażenia samochodu.
| Przekaźnik | Funkcja |
|---|---|
| R1 | Główny przekaźnik PGM-FI 2 |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik świateł przeciwmgielnych |
| R4 | Przekaźnik sprzęgła kompresora klimatyzacji |
| R5 | Przekaźnik silnika dmuchawy |
| R6 | Nieużywany |
| R7 | Przekaźnik ogrzewania tylnej szyby |
| R8 | Przekaźnik ogrzewania tylnej kanapy |
| R9 | Przekaźnik podgrzewanej kierownicy |
| R10 | Przekaźnik wentylatora chłodnicy |
| R11 | Przekaźnik wentylatora skraplacza klimatyzacji |
| R12 | Przekaźnik sterowania wentylatorem |
| R13 | Przekaźnik podgrzewania obszaru wycieraczek |
| R14 | Przekaźnik wtryskiwaczy |
| R15 | Płytka / obwód przekaźników |
Co sprawdzić przed wymianą?
W Accordzie 10G nie wystarczy znać samego numeru bezpiecznika. Numeracja w kabinie i w komorze silnika zaczyna się od początku, więc bezpiecznik 16 w kabinie nie ma nic wspólnego z bezpiecznikiem 16 pod maską. Zawsze sprawdzaj, w której skrzynce pracujesz.
Przy problemach z gniazdami zasilania zacznij od bezpieczników 16 i 50 w kabinie, ale sprawdź również przekaźniki w górnej części skrzynki oraz samo gniazdo. Przy awarii szyb elektrycznych szukaj pozycji 51–54, a przy problemach z fotelami pozycji 33, 34, 38, 39 i 40.
Jeżeli problem dotyczy klaksonu, pompy paliwa, spryskiwacza, wycieraczek, ogrzewania tylnej szyby, wentylatora nawiewu lub ABS/VSA, przejdź do skrzynki w komorze silnika. Część dużych bezpieczników w pozycjach 1–5 zasila kilka obwodów jednocześnie, dlatego ich awaria może powodować więcej niż jeden objaw.
Bezpiecznik wymieniaj na taki sam amperaż. Jeżeli nowy bezpiecznik przepala się ponownie, problem zwykle nie leży w samym bezpieczniku, tylko w zwarciu, uszkodzonym odbiorniku, wilgoci w złączu, uszkodzonym gnieździe albo przeciążonym akcesorium.
Powiązane schematy Honda Accord
Jeżeli Twój Accord ma inny rocznik, sprawdź właściwy schemat dla swojej generacji. W szczególności nie mieszaj Accorda 2016–2017 z Accordem 2018–2022, bo to różne układy elektryczne.
- Honda Accord IX 2016–2017 — bezpieczniki schemat
- Honda Accord 2014–2015 — bezpieczniki schemat
- Honda Accord 2008–2012 — bezpieczniki schemat
- Honda Accord 2010 — schemat bezpieczników
- Honda Accord 1997–2002 — bezpieczniki schemat
- Pozostałe schematy Honda Accord
Pytania kierowców
Czy Honda Accord 2018–2022 ma ten sam schemat co Accord 2016–2017?
Nie. Accord 2018–2022 to dziesiąta generacja, a Accord 2016–2017 należy do wcześniejszej generacji. Skrzynki bezpieczników, numeracja i przypisanie obwodów są inne.
Czy schemat pasuje do Hondy Accord 2023?
Nie zawsze. W wielu krajach Accord 2023 to już 11. generacja. Jeżeli masz rocznik 2023, najpierw sprawdź, czy auto jest jeszcze Accordem 10G, czy już nowszym Accordem 11. generacji.
Gdzie jest skrzynka bezpieczników w kabinie?
Skrzynka w kabinie znajduje się pod deską rozdzielczą po stronie kierowcy. Opis bezpieczników znajduje się na bocznej osłonie / etykiecie skrzynki.
Gdzie jest skrzynka bezpieczników w komorze silnika?
Główna skrzynka bezpieczników i przekaźników znajduje się w komorze silnika po lewej stronie, blisko akumulatora. Aby uzyskać dostęp, trzeba zdjąć pokrywę ochronną.
Gdzie jest bezpiecznik gniazda zasilania w Accordzie 10G?
Środkowe gniazdo zasilania jest przypisane do bezpiecznika 16 20 A w skrzynce w kabinie, a przednie gniazdo zasilania do bezpiecznika 50 20 A.
Nie działa radio. Który bezpiecznik sprawdzić?
Sprawdź bezpiecznik 24 15 A w komorze silnika. Jeżeli auto ma fabryczny wzmacniacz premium, sprawdź także bezpiecznik 24 20 A w skrzynce kabinowej.
Nie działają szyby elektryczne. Gdzie szukać?
W skrzynce kabinowej sprawdź bezpieczniki 51, 52, 53 i 54. Odpowiadają za tylne szyby, szybę pasażera z przodu i szybę kierowcy.
Gdzie jest bezpiecznik fotela kierowcy?
Regulacja fotela kierowcy jest pod bezpiecznikami 33, 38 i 40 w skrzynce w kabinie. Zakres zależy od funkcji fotela.
Gdzie jest bezpiecznik klaksonu?
Klakson jest zabezpieczony bezpiecznikiem 28 10 A w skrzynce w komorze silnika. W tej samej skrzynce znajduje się również przekaźnik klaksonu R2.
Gdzie jest bezpiecznik pompy paliwa?
Pompa paliwa jest pod bezpiecznikiem 40 20 A w skrzynce w komorze silnika, opisanym jako IG1 FUEL PUMP.
Gdzie sprawdzić bezpiecznik wycieraczek?
Wycieraczki przednie są powiązane z bezpiecznikiem 5 30 A w komorze silnika, opisanym jako WIPER MOTOR. Spryskiwacz jest przy bezpieczniku 32 15 A.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
Ogrzewanie tylnej szyby jest zasilane przez bezpiecznik 3 40 A w skrzynce w komorze silnika. W tej skrzynce znajduje się też przekaźnik ogrzewania tylnej szyby R7.
Bezpiecznik jest cały, ale urządzenie nadal nie działa. Co dalej?
Sprawdź napięcie na gnieździe bezpiecznika, przekaźnik, masę, złącza i sam odbiornik. W przypadku gniazd zasilania częstą przyczyną jest uszkodzone gniazdo albo zwarcie po podłączonym akcesorium.
