Hyundai Getz (TB) z lat 2002-2005 ma dwie główne skrzynki bezpieczników: jedną w komorze silnika oraz drugą w kabinie, po stronie kierowcy za osłoną deski rozdzielczej. Poniższa rozpiska dotyczy wersji przed liftingiem.
Dla nowszych odmian zobacz także Hyundai Getz 2006-2008 oraz Hyundai Getz 2009-2010.
Gdzie są bezpieczniki w Hyundai Getz 2002-2005?
Skrzynka w komorze silnika znajduje się po lewej stronie komory, w pobliżu akumulatora. Panel kabinowy jest umieszczony po stronie kierowcy, za boczną osłoną deski rozdzielczej.
Najczęściej szukane bezpieczniki Getz 2002-2005
| Obwód | Oznaczenie | Amperaż |
|---|---|---|
| Zapalniczka | C/LIGHT | 15 A |
| Radio / audio | AUDIO | 10 A |
| Wycieraczki przednie | FRT WPR | 20 A |
| Wycieraczka tylna | RR/WPR | 15 A |
| Dmuchawa | BLW (komora silnika) / BLOWER (kabina) | 30 A / 10 A |
| Pompa paliwa | ECU / SNSR | 30 A / 10 A |
| ABS | ABS / ABS1 / ABS2 | 10 A / 20 A / 40 A |
| Wspomaganie kierownicy | EPS | 50 A |
Uwaga: wyposażenie może różnić się zależnie od rynku i wersji silnikowej. Przed wymianą bezpiecznika warto porównać oznaczenie z etykietą na pokrywie skrzynki.

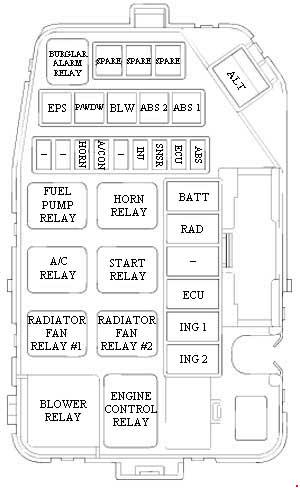

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| IGN 2 | 30 | Stacyjka |
| IGN 1 | 30 | Stacyjka, przekaźnik rozrusznika |
| ECU | 30 | Pompa paliwa, alternator, sterownik silnika (ECM) |
| F/PUMP | 20 | Automatyczny wyłącznik odcinający dopływ paliwa |
| RAD | 30 | Wentylator chłodnicy |
| BATT | 50 | Reflektory, przekaźnik ogrzewania tylnej szyby |
| ABS | 10 | Układ ABS |
| ECU | 10 | Sterownik silnika (ECM) |
| SNSR | 10 | Klimatyzacja, pompa paliwa |
| INJ | 15 | Wtryskiwacze |
| A/CON | 10 | Klimatyzacja |
| HORN | 10 | Klakson |
| ABS1 | 20 | Układ ABS |
| ABS2 | 40 | Układ ABS |
| BLW | 30 | Dmuchawa nawiewu |
| P/WDW | 30 | Elektryczne szyby |
| EPS | 50 | Elektryczne wspomaganie kierownicy |
| BATT | 100 | Alternator – silnik 1.1 l |
| BATT | 120 | Alternator – silniki 1.3 i 1.6 l |
| SPARE | 15 | Bezpiecznik zapasowy |
| SPARE | 10 | Bezpiecznik zapasowy |
| SPARE | 10 | Bezpiecznik zapasowy |
Przekaźniki w komorze silnika
Na schemacie skrzynki oznaczono również przekaźniki: MAIN (główny), BLOWER (dmuchawa), RAD1/RAD2 (wentylatory chłodnicy), START (rozrusznik), A/CON (klimatyzacja), HORN (klakson), F/PUMP (pompa paliwa) oraz B/ALARM (alarm).

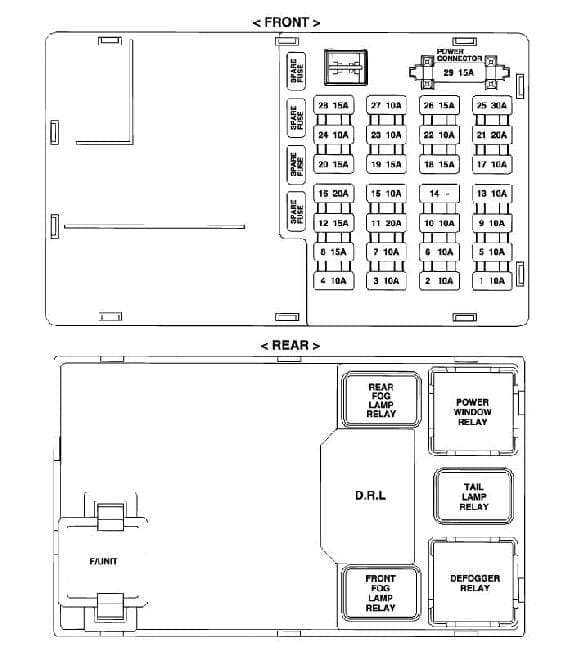

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| POWER CONN & R/LP | 15 | Oświetlenie wnętrza, radio / audio, zestaw wskaźników |
| H/LP LH | 15 | Lewy reflektor, kontrolka świateł drogowych |
| F/FOG | 10 | Przednie światła przeciwmgielne |
| H/LP RH | 15 | Prawy reflektor |
| PR/HTD | 30 | Ogrzewanie tylnej szyby |
| BLOWER | 10 | Dmuchawa, szyberdach |
| IGNITION | 10 | Światła przeciwmgielne, ETACM, elektryczne szyby, regulacja wysokości reflektorów |
| R/FOG | 10 | Tylne światło przeciwmgielne |
| FRT WPR | 20 | Silnik wycieraczek przednich |
| HAZARD | 15 | Światła awaryjne, ETACM |
| STOP | 15 | Światła stop, elektryczne szyby |
| ECU2 | 15 | Sterownik silnika (ECM) |
| HTD MIR | 10 | Ogrzewanie lusterek / obwód ogrzewania tylnej szyby |
| S/HTD | 20 | Podgrzewane fotele |
| DRL | 10 | Światła do jazdy dziennej |
| START | 10 | Przekaźnik rozrusznika, alarm przeciwkradzieżowy |
| RR/WPR | 15 | Silnik tylnej wycieraczki |
| D/LOCK | 20 | Centralny zamek, szyberdach |
| A/BAG | 10 | Poduszki powietrzne |
| ECU1 | 10 | PCM, sterowanie ABS |
| C/LIGHT | 15 | Zapalniczka |
| CLUSTER | 10 | Zestaw wskaźników |
| TAIL RH | 10 | Prawe światło pozycyjne / tylne |
| T/SIG | 10 | Kierunkowskazy, światła cofania |
| AUDIO | 10 | Radio / audio, elektryczne lusterka zewnętrzne |
| A/BAG IND | 10 | Kontrolka poduszki powietrznej |
| TAIL LH | 10 | Lewe światło pozycyjne / tylne |
| A/C SW | 10 | Klimatyzacja |
