Hyundai Getz (TB) z lat 2006-2008 ma skrzynkę bezpieczników i przekaźników w komorze silnika oraz panel bezpieczników w kabinie po stronie kierowcy. W komorze silnika występują osobne układy dla silników benzynowych i Diesla.
Dla innych roczników zobacz: Hyundai Getz 2002-2005 oraz Hyundai Getz 2009-2010.
Gdzie są bezpieczniki w Hyundai Getz 2006-2008?
Skrzynka komory silnika znajduje się obok akumulatora. Panel kabinowy umieszczono po stronie kierowcy, za boczną osłoną deski rozdzielczej. Poniższa rozpiska panelu kabinowego dotyczy wersji z kierownicą po lewej stronie (LHD), typowej dla Polski.
Najczęściej szukane bezpieczniki Getz 2006-2008
| Obwód | Oznaczenie | Amperaż |
|---|---|---|
| Zapalniczka | C/LIGHTER | 25 A – komora silnika |
| Gniazdo 12 V | P/OUTLET | 15 A – panel kabinowy |
| Radio / audio | AUDIO | 15 A |
| Wycieraczki przednie | FRT WPR | 20 A |
| Wycieraczka tylna | RR/WPR | 15 A |
| Dmuchawa | BLW / BLOWER | 30 A / 10 A |
| Pompa paliwa | F/PUMP / ECU / SNSR | 15 A / 30 A / 10 A |
| ABS | ABS / ABS1 / ABS2 | 10 A / 20 A / 40 A |
| Wspomaganie kierownicy | EPS | 50 A |
Uwaga: Hyundai zaznacza, że wyposażenie może zależeć od rynku i wersji samochodu. Przy wymianie porównaj oznaczenia z etykietą na pokrywie swojej skrzynki.

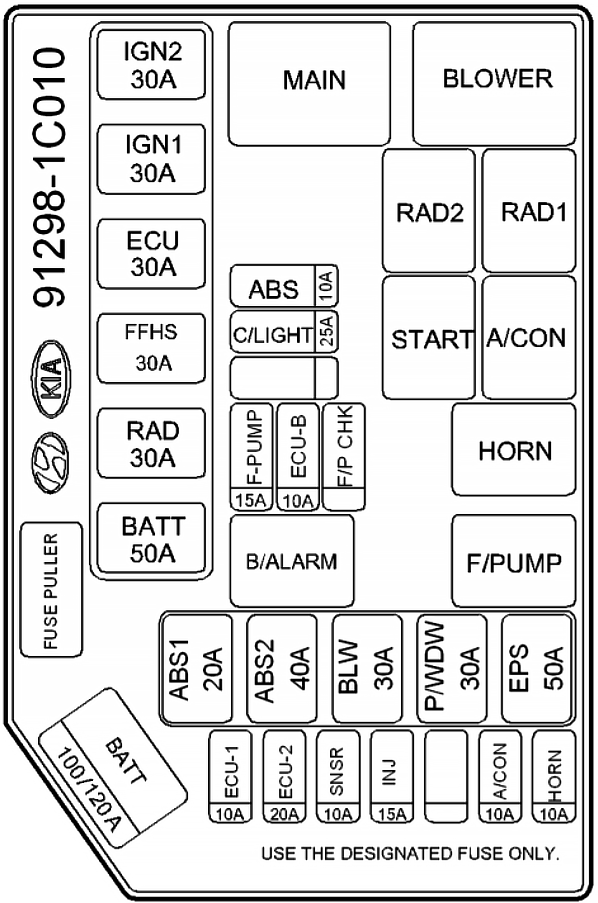

Skrzynka w komorze silnika – silnik benzynowy
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| IGN 2 | 30 | Stacyjka |
| IGN 1 | 30 | Stacyjka, przekaźnik rozrusznika |
| ECU | 30 | Pompa paliwa, alternator, sterownik silnika (ECM) |
| RAD | 30 | Wentylator chłodnicy |
| BATT | 50 | Reflektory, przekaźnik ogrzewania tylnej szyby |
| ABS | 10 | Układ ABS |
| C/LIGHTER | 25 | Zapalniczka |
| F/PUMP | 15 | Automatyczny wyłącznik odcinający dopływ paliwa |
| ECU-B | 10 | Zasilanie układu sterowania silnikiem |
| ABS1 | 20 | Układ ABS |
| ABS2 | 40 | Układ ABS |
| BLW | 30 | Dmuchawa nawiewu |
| P/WDW | 30 | Elektryczne szyby |
| EPS | 50 | Elektryczne wspomaganie kierownicy |
| ECU-1 | 10 | Sterownik silnika (ECM) |
| ECU-2 | 20 | Sterownik silnika (ECM) |
| SNSR | 10 | Klimatyzacja, pompa paliwa |
| INJ | 15 | Wtryskiwacze |
| A/CON | 10 | Klimatyzacja |
| HORN | 10 | Klakson |
| BATT | 100 | Alternator |

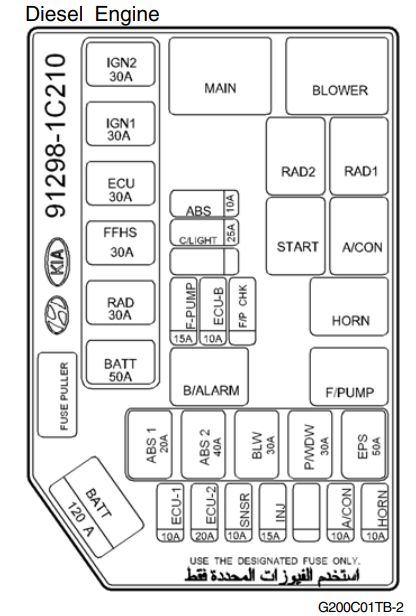

Skrzynka w komorze silnika – Diesel
W Dieslu układ jest bardzo podobny, ale dochodzi m.in. bezpiecznik FFHS 30 A.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| IGN 2 | 30 | Stacyjka |
| IGN 1 | 30 | Stacyjka, przekaźnik rozrusznika |
| ECU | 30 | Pompa paliwa, alternator, sterownik silnika (ECM) |
| FFHS | 30 | Podgrzewacz paliwa / układ FFHS |
| RAD | 30 | Wentylator chłodnicy |
| BATT | 50 | Reflektory, przekaźnik ogrzewania tylnej szyby |
| ABS | 10 | Układ ABS |
| C/LIGHTER | 25 | Zapalniczka |
| F/PUMP | 15 | Automatyczny wyłącznik odcinający dopływ paliwa |
| ECU-B | 10 | Zasilanie układu sterowania silnikiem |
| ABS1 | 20 | Układ ABS |
| ABS2 | 40 | Układ ABS |
| BLW | 30 | Dmuchawa nawiewu |
| P/WDW | 30 | Elektryczne szyby |
| EPS | 50 | Elektryczne wspomaganie kierownicy |
| ECU-1 | 10 | Sterownik silnika (ECM) |
| ECU-2 | 20 | Sterownik silnika (ECM) |
| SNSR | 10 | Klimatyzacja, pompa paliwa |
| INJ | 15 | Wtryskiwacze |
| A/CON | 10 | Klimatyzacja |
| HORN | 10 | Klakson |
| BATT | 100 | Alternator |
Przekaźniki w komorze silnika
Na schemacie oznaczono przekaźniki: MAIN (główny), BLOWER (dmuchawa), RAD1/RAD2 (wentylatory chłodnicy), START (rozrusznik), A/CON (klimatyzacja), HORN (klakson), F/PUMP (pompa paliwa) i B/ALARM (alarm).
Panel bezpieczników w kabinie – LHD
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| POWER CONN & R/LP | 15 | Oświetlenie wnętrza, radio / audio, zestaw wskaźników |
| H/LP LH | 15 | Lewy reflektor, kontrolka świateł drogowych |
| F/FOG | 10 | Przednie światła przeciwmgielne |
| H/LP RH | 15 | Prawy reflektor |
| PR/HTD | 30 | Ogrzewanie tylnej szyby |
| BLOWER | 10 | Dmuchawa, szyberdach |
| IGNITION | 10 | Światła przeciwmgielne, ETACM, elektryczne szyby, regulacja wysokości reflektorów |
| R/FOG | 10 | Tylne światło przeciwmgielne |
| FRT WPR | 20 | Wycieraczki przedniej szyby |
| HAZARD | 15 | Światła awaryjne, ETACM |
| STOP | 15 | Światła stop, elektryczne szyby |
| ECU2 | 15 | Sterownik silnika (ECM) |
| HTD MIR | 10 | Ogrzewanie lusterek / obwód ogrzewania tylnej szyby |
| S/HTD | 20 | Podgrzewane fotele |
| DRL | 10 | Światła do jazdy dziennej |
| START | 10 | Przekaźnik rozrusznika, alarm przeciwkradzieżowy |
| RR/WPR | 15 | Tylna wycieraczka |
| D/LOCK | 20 | Centralny zamek, szyberdach |
| A/BAG | 10 | Poduszki powietrzne |
| ECU1 | 10 | PCM, sterowanie ABS |
| P/OUTLET | 15 | Gniazdo zasilania 12 V |
| CLUSTER | 10 | Zestaw wskaźników |
| TAIL RH | 10 | Prawe światło pozycyjne / tylne |
| T/SIG | 10 | Kierunkowskazy, światła cofania |
| AUDIO | 15 | Radio / audio, elektryczne lusterka zewnętrzne |
| A/BAG IND | 10 | Kontrolka poduszki powietrznej |
| TAIL LH | 10 | Lewe światło pozycyjne / tylne |
| A/C SW | 10 | Klimatyzacja |
