Hyundai i30 N (2018-2019) – bezpieczniki, schematy i przekaźniki

Opublikowano:  | Aktualizacja:  | Autor:

Hyundai i30 N pierwszej generacji (PDe N, lata 2018-2019) wykorzystuje dwie główne skrzynki bezpieczników: panel w kabinie po lewej stronie kolumny kierownicy oraz skrzynkę w komorze silnika. Wersja N ma własne obwody związane m.in. z elektroniczną szperą E-LSD, adaptacyjnym zawieszeniem ECS, pompą podciśnienia i układem E-CVVT, dlatego nie warto korzystać ze schematów zwykłego i30 bez sprawdzenia oznaczeń.

Fabryczna instrukcja Hyundai dla i30 N podaje, że oznaczenia na pokrywie konkretnego samochodu mają pierwszeństwo, ponieważ nie wszystkie pozycje występują w każdej wersji wyposażenia. Sam i30 N jest sportową odmianą trzeciej generacji i30 (PD); podstawowe informacje o tej generacji można też znaleźć w Wikipedii.

Na bezpieczniki.net znajdziesz również osobne opracowania dla Hyundai i30 oraz Hyundai Elantra.

Spis treści

Gdzie są bezpieczniki w Hyundai i30 N 2018-2019?

Panel kabinowy znajduje się po stronie kierowcy, nisko pod deską rozdzielczą, za zdejmowaną osłoną. Główna skrzynka w komorze silnika jest umieszczona obok akumulatora. Na wewnętrznej stronie pokrywy znajduje się etykieta z aktualną obsadą dla konkretnego samochodu.

Hyundai i30 N 2018-2019 - lokalizacja skrzynki bezpieczników po lewej stronie kolumny kierownicy

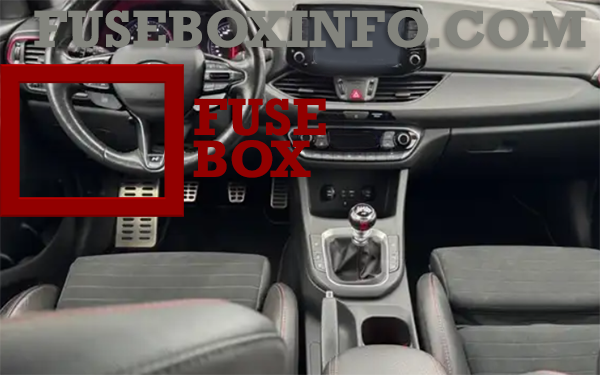

Skrzynka bezpieczników w kabinie znajduje się po stronie kierowcy, za dolną osłoną deski rozdzielczej.
Hyundai i30 N 2018-2019 - lokalizacja głównej skrzynki bezpieczników i przekaźników w komorze silnika

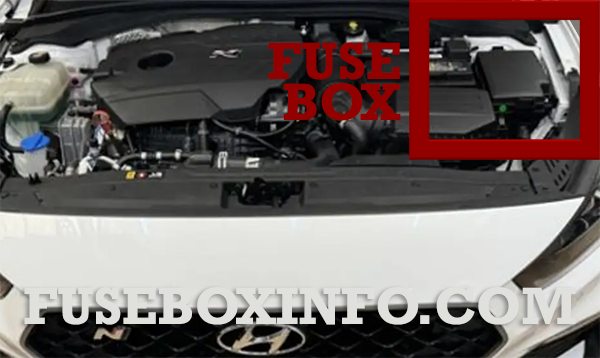

Główna skrzynka bezpieczników i przekaźników znajduje się obok akumulatora w komorze silnika.

Najczęściej szukane bezpieczniki Hyundai i30 N

Układ Bezpiecznik Prąd Lokalizacja
Radio / multimedia / nawigacja MULTIMEDIA 15 A Kabina, poz. 6
Tylne gniazdo 12 V POWER OUTLET 20 A Kabina, poz. 43
Przednie gniazdo 12 V POWER OUTLET 2 20 A Komora silnika, poz. 18
Dodatkowe tylne gniazdo 12 V POWER OUTLET 3 20 A Komora silnika, poz. 17
Pompa paliwa FUEL PUMP 20 A Komora silnika, poz. 22
E-LSD E-LSD 20 A Kabina, poz. 17
Elektronicznie sterowane zawieszenie ECS 15 A Kabina, poz. 18
Tylna wycieraczka REAR WIPER 15 A Kabina, poz. 40
Podgrzewana kierownica HEATED STEERING 15 A Kabina, poz. 45
ABS / ESC ABS 1 / ABS 2 40 A / 30 A Komora silnika, poz. 29-30

Skrzynka bezpieczników w kabinie

To główny panel dla wyposażenia wnętrza, szyb, centralnego zamka, multimediów, systemów komfortu oraz charakterystycznych dla i30 N modułów E-LSD i ECS. Numery pominięte w tabeli nie mają przypisanej funkcji w fabrycznym zestawieniu tej konfiguracji.

Hyundai i30 N 2018-2019 - schemat panelu bezpieczników w kabinie z pozycjami MODULE, E-LSD, ECS, POWER OUTLET i WIPER

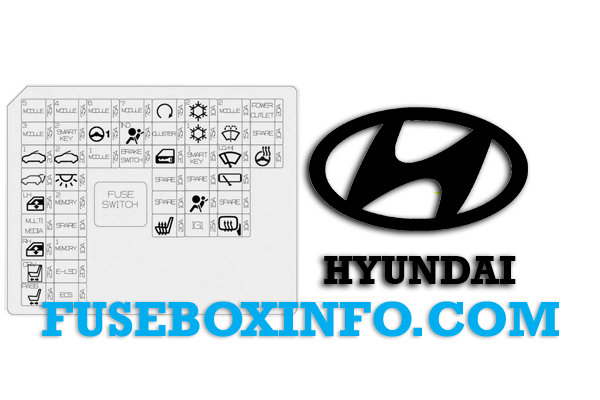

Schemat skrzynki bezpieczników w kabinie – oznaczenia odpowiadają tabeli poniżej.
Poz. Oznaczenie Prąd Chroniony obwód
1 MODULE 5 7,5 A Lusterko elektrochromatyczne, moduł eCall, audio, nawigacja, klimatyzacja, wskaźnik dźwigni zmiany biegów, prawy panel konsoli, przetwornica DC-DC, reflektory, automatyczne poziomowanie świateł, sterownik podgrzewania przednich siedzeń, moduł IMS kierowcy.
2 MODULE 3 7,5 A Moduły drzwi kierowcy i pasażera, BCM.
3 SUNROOF 1 20 A Dach panoramiczny.
4 TAILGATE 10 A Przekaźnik klapy bagażnika.
5 POWER WINDOW LH 25 A Lewe szyby elektryczne, moduły zabezpieczenia przeciwzgnieceniowego.
6 MULTIMEDIA 15 A Audio, jednostka A/V i nawigacji, przetwornica DC-DC.
7 POWER WINDOW RH 25 A Prawe szyby elektryczne, moduły zabezpieczenia przeciwzgnieceniowego.
8 POWER SEAT DRIVER 25 A Elektryczny fotel kierowcy, moduł IMS kierowcy.
9 POWER SEAT PASSENGER 25 A Elektryczny fotel pasażera.
10 MODULE 4 7,5 A Asystent pasa ruchu, wyłącznik świateł stop, BCM, sterownik E-LSD, moduł ECS.
11 SMART KEY 2 7,5 A Sterownik Smart Key, immobilizer.
12 SUNROOF 2 20 A Dach panoramiczny.
13 INTERIOR LAMP 7,5 A Ładowarka bezprzewodowa, lampki wnętrza i bagażnika, czujnik deszczu, podświetlenie stacyjki i wyłącznik ostrzegawczy drzwi.
14 MEMORY 2 7,5 A Moduł eCall.
16 MEMORY 1 10 A Moduły drzwi, IMS kierowcy, BCM, klimatyzacja, zestaw wskaźników, czujnik światła, przekaźnik składania lusterek.
17 E-LSD 20 A Sterownik elektronicznego mechanizmu różnicowego o ograniczonym poślizgu.
18 ECS 15 A Elektronicznie sterowane zawieszenie.
19 MODULE 6 7,5 A Sterownik Smart Key, BCM.
20 MDPS 7,5 A Elektryczne wspomaganie kierownicy i czujnik kąta skrętu.
21 MODULE 1 7,5 A Światła awaryjne, centralny zamek, moduły drzwi, lusterka, klamki Smart Key, złącze diagnostyczne.
22 MODULE 7 7,5 A Podgrzewanie przednich siedzeń, ESG, silnik wentylatora chłodzenia, dysza.
23 AIRBAG INDICATOR 7,5 A Zestaw wskaźników, centralny zamek.
24 BRAKE SWITCH 7,5 A Sterownik Smart Key, wyłącznik świateł stop.
25 START 7,5 A Sterownik Smart Key, skrzynka komory silnika – przekaźnik RLY.4.
26 CLUSTER 7,5 A Zestaw wskaźników.
27 DOOR LOCK 20 A Przekaźniki zamykania i otwierania drzwi, przekaźnik dead lock.
30 SEAT HEATER FRONT 20 A Sterownik podgrzewania przednich siedzeń.
31 AIR CONDITIONER 2 10 A Moduł klimatyzacji, ECM, silnik dmuchawy, przekaźnik RLY.10.
32 AIR CONDITIONER 1 7,5 A Moduł klimatyzacji, przekaźniki RLY.10 i RLY.11.
33 SMART KEY 1 15 A Sterownik Smart Key, immobilizer.
35 AIRBAG 15 A Sterownik SRS.
36 IGNITION 1 25 A Blok PCB – F45, F46 i F47.
37 MODULE 2 10 A Ładowarka bezprzewodowa, eCall, Smart Key, BCM, audio, nawigacja, DC-DC, lusterka, przekaźnik RLY.14.
38 WASHER 15 A Przełącznik wielofunkcyjny / układ spryskiwaczy.
39 WIPER 10 A ECM, BCM.
40 REAR WIPER 15 A Przekaźnik tylnej wycieraczki.
42 MIRROR HEATED 10 A Podgrzewanie lusterek zewnętrznych, moduł klimatyzacji.
43 POWER OUTLET 20 A Tylne gniazdo zasilania nr 2.
45 HEATED STEERING 15 A Podgrzewanie kierownicy / BCM.

Skrzynka bezpieczników w komorze silnika

W i30 N główna skrzynka pod maską obejmuje bezpieczniki dużej mocy, zasilanie modułów sterujących, ABS/ESC, wentylator chłodnicy, pompę paliwa, pompę podciśnienia, gniazda 12 V oraz obwody E-CVVT. Fabryczna instrukcja i30 N 2018 potwierdza m.in. MAIN 180 A, MDPS 100 A, COOLING FAN 80 A i FUEL PUMP 20 A.

Hyundai i30 N 2018-2019 - schemat skrzynki bezpieczników i przekaźników w komorze silnika z MAIN 180A, MDPS, ABS i E-CVVT

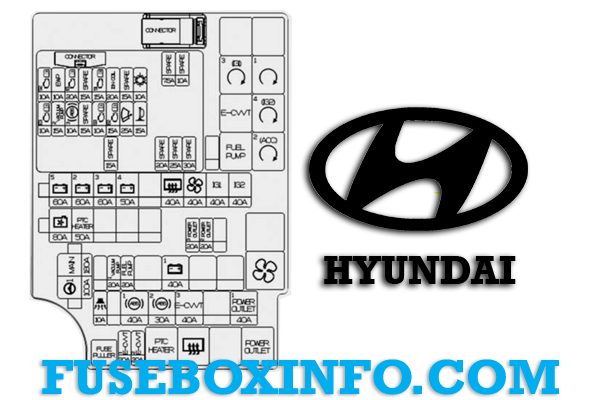

Schemat skrzynki w komorze silnika z bezpiecznikami dużej mocy i przekaźnikami.
Poz. Oznaczenie Prąd Chroniony obwód
1 MAIN 180 A Główne zasilanie – bezpieczniki F27, F29, F30 i F33.
2 MDPS 1 100 A Elektryczne wspomaganie kierownicy.
3 B+5 60 A Blok PCB – F44, F50, F51, F52 i przekaźnik sterowania silnikiem.
4 B+2 60 A IGPM – F30, IPS0, IPS1, IPS2.
5 B+3 60 A IGPM – IPS3, IPS4, IPS5, IPS6, IPS7, IPS8.
6 B+4 60 A IGPM – F3, F4, F5, F7, F8, F9, F12, F17, F18.
8 REAR HEATED 40 A Ogrzewanie tylnej szyby – RLY.12.
9 BLOWER 40 A Dmuchawa – RLY.10.
10 IGNITION 1 40 A Stacyjka, przekaźniki RLY.3 i RLY.8.
11 IGNITION 2 40 A Stacyjka, przekaźniki RLY.4 i RLY.6.
12 COOLING FAN 80 A Silnik wentylatora chłodnicy.
13 PTC HEATER 1 50 A Przekaźnik RLY.11.
17 POWER OUTLET 3 20 A Tylne gniazdo zasilania.
18 POWER OUTLET 2 20 A Przednie gniazdo zasilania.
21 VACUUM PUMP 1 20 A Pompa podciśnienia.
22 FUEL PUMP 20 A Pompa paliwa – RLY.7.
24 B+1 40 A IGPM – automatyczne odcięcie prądu upływu, F21, F24, F27 i F33.
27 BURGLAR ALARM HORN 10 A Syrena alarmu.
29 ABS 1 40 A Sterownik ESC/ABS.
30 ABS 2 30 A Sterownik ESC/ABS.
31 E-CVVT 3 40 A Przekaźnik E-CVVT RLY.5.
33 POWER OUTLET 1 40 A Przekaźnik gniazd zasilania RLY.14.
34 E-CVVT 1 10 A ECM.
35 E-CVVT 2 20 A ECM.

Bezpiecznik na zacisku akumulatora

PozycjaAmperaż [A]Chroniony obwód / funkcja
AMS 10 A Układ monitorowania akumulatora AMS.

Przekaźniki w komorze silnika

Przekaźnik Funkcja
RLY.3 PDM #3 – IG1
RLY.4 Rozrusznik
RLY.5 E-CVVT
RLY.6 PDM #4 – IG2
RLY.7 Pompa paliwa
RLY.8 PDM #2 – ACC
RLY.10 Dmuchawa
RLY.11 PTC Heater #1
RLY.12 Ogrzewanie tylnej szyby
RLY.14 Gniazda zasilania

Ważne: instrukcja Hyundai wyraźnie zaznacza, że nie wszystkie opisy paneli muszą dotyczyć każdego egzemplarza. Przy różnicach między tabelą a naklejką na pokrywie skrzynki należy kierować się oznaczeniem znajdującym się w samochodzie.
