Hyundai Ioniq Hybrid (2017) – bezpieczniki schemat

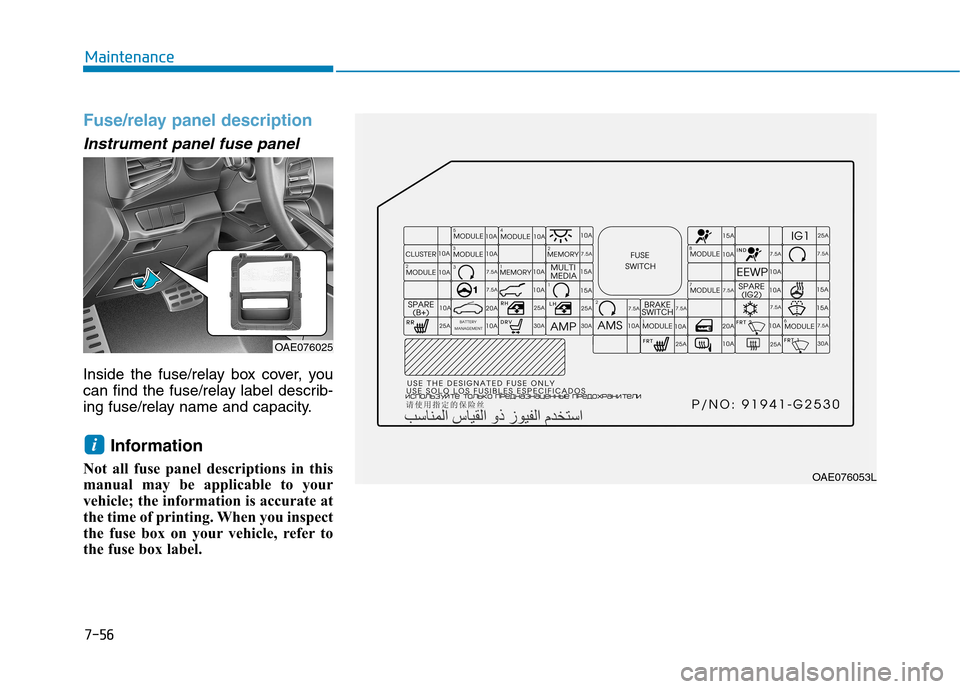

Skrzynka bezpieczników pod deską rozdzielczą

Nazwa bezpiecnzików Symbol Prąd [A] Zabezpieczany obwód
Module 5 10 Elektrochromatyczne lusterko wsteczne, jednostka główna systemu audio-wideo i nawigacji (AVN), system audio, układ pamięci ustawień (IMS), wskaźnik położeń selektora skrzyni biegów, moduł sterowania układem klimatyzacji, moduł podgrzewania siedzeń tylnych, moduł przełączników w konsoli lewy/prawy, siłownik układu poziomowania świateł przednich lewy/prawy, układ wirtualnego brzmienia pracy silnika spalinowego, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich
Module 4 10 Moduł sterowania układem LDWS, moduł przełączników w desce rozdzielczej, moduł sterowania układem AEB, radar układu BSD lewy/prawy
Interior Lamp 10 Lampka w osłonie przeciwsłonecznej przedniej lewej/prawej, lampka w konsoli podsufitowej, podświetlenie stacyjki, czujniki otwarcia drzwi, lampka oświetlenia bagażnika
Air bag 15 Moduł sterowania układem SRS-Airbag
Ignition 1 25 Skrzynka bezpieczników i przekaźników PCB
Cluster 10 Zestaw wskaźników
Module 3 10 Moduł BCM, selektor dwusprzęgłowej skrzyni biegów (DCT), włącznik świateł stopu, moduł drzwi kierowcy, moduł drzwi pasażera
Memory 2 7,5 Aktywna klapa powietrza lewa/prawa
Module 8 10 Aktywna klapa powietrza lewa/prawa, pompa elektryczna płynu chłodzącego napęd hybrydowy, czujnik VPD, moduł sterowania układem BMS, skrzynka bezpieczników i przekaźników w przedziale silnika
Air bag Indicator 7,5 Moduł sterowania układem klimatyzacji, zestaw wskaźników
Start 7,5 Przekaźnik autoalarmu, czujnik położenia selektora skrzyni biegów
Module 2 10 Skrzynka bezpieczników i przekaźników w przedziale silnika, ładowarka bezprzewodowa, moduł BCM, gniazdo ładowania USB, moduł sterowania inteligentnym kluczykiem, system audio, jednostka główna systemu audio-wideo i nawigacji (AVN), przełącznik elektrycznie sterowanych lusterek zewnętrznych, wzmacniacz
Button Start 3 7,5 Moduł immobilizera, moduł sterowania inteligentnym kluczykiem
Memory 1 10 Ładowarka bezprzewodowa, zestaw wskaźników, układ pamięci ustawień (IMS), czujnik deszczu, moduł BCM, moduł sterowania układem klimatyzacji, czujnik układu automatycznego włączania świateł i czujnik światła, moduł drzwi kierowcy, moduł drzwi pasażera, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych)
Multi Media 10 Jednostka główna systemu audio-wideo i nawigacji (AVN)
Electric Water Pump 10 Pompa elektryczna płynu chłodzącego napęd hybrydowy
Electric
Power Steering 1
7,5 Moduł sterowania elektrycznym wspomaganiem układu kierowniczego (EPS)
Tailgate 10 Przekaźnik klapy bagażnika, czujnik pokrywy wlewu paliwa, siłownik pokrywy wlewu paliwa
Button Start 1 15 Moduł sterowania inteligentnym kluczykiem
Module 7 7,5 Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych
Heated Steering 15 Moduł BCM
Sunroof 20 Silnik elektryczny okna dachowego
Power Window Right-hand 25 Przekaźnik elektrycznego sterowania szybami (prawymi), główny przełącznik elektrycznego sterowania szybami, przełącznik elektrycznego sterowania szybą drzwi pasażera, przełącznik elektrycznego sterowania szybą drzwi tylnych (P), moduł bezpiecznego podnoszenia szyby drzwi kierowcy
Power Window
Left-hand
25 Przekaźnik elektrycznego sterowania szybami (lewymi), główny przełącznik elektrycznego sterowania szybami, przełącznik elektrycznego sterowania szybą drzwi tylnych (L), przełącznik sterowania szybą drzwi pasażera
Button Start 2 7,5 Moduł immobilizera, moduł sterowania inteligentnym kluczykiem, przycisk Start/Stop
Brake Switch 7,5 Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem
Air conditioner 7,5 Jonizator powietrza, moduł sterowania układem klimatyzacji, sprężarka elektryczna układu klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika
Washer 15 Przełącznik wielofunkcyjny
Seat Heater Rear 25 Moduł podgrzewania siedzeń tylnych
Battery
Management
System
10 Moduł sterowania układem sterowania akumulatorem (BMS)
Power Seat Dr 30 Przełącznik elektryczny regulacji ustawienia fotela kierowcy
AMP 30 Wzmacniacz
AMS 30 Czujnik stanu akumulatora
Module 1 10 Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko zewnętrzne po stronie pasażera
Door Lock 20 Przekaźnik blokowania/odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik dodatkowej blokady zamków drzwi)
Wiper Front 2 10 Silnik elektryczny wycieraczek, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)
Module 6 7,5 Moduł BCM, moduł sterowania inteligentnym kluczykiem
Seat Heater Front 25 Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich
Heated Mirror 10 Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko zewnętrzne po stronie pasażera, moduł sterowania układem klimatyzacji
Rear Heated 25 Podgrzewanie szyby tylnej (+) (część górna)
Wiper Front 1 30 Silnik elektryczny wycieraczek, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)

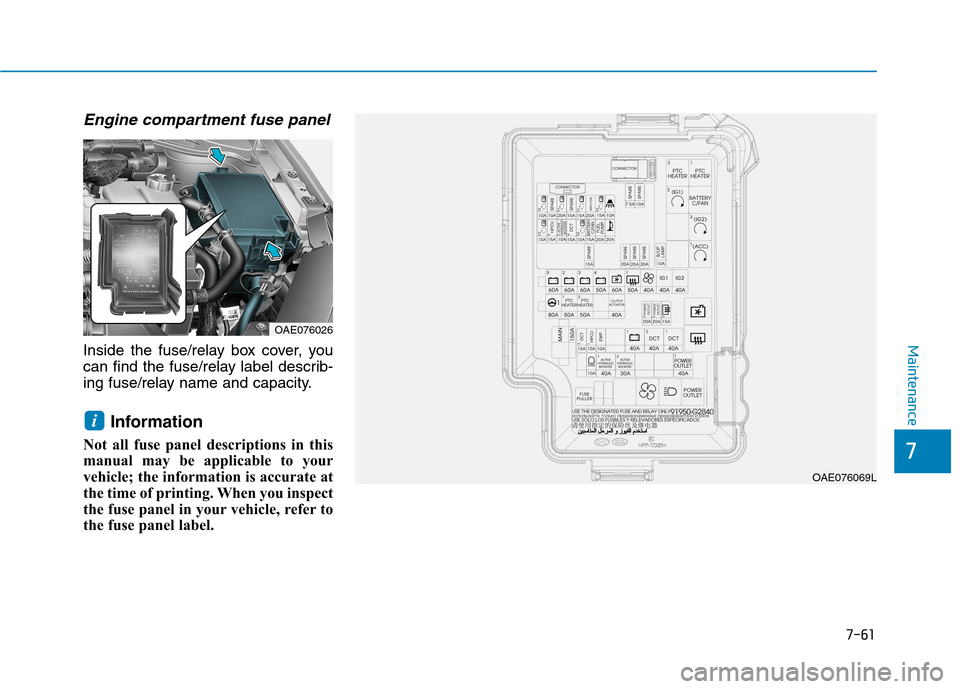

Skrzynka bezpieczników i przekaźników w przedziale silnika

Typ Symbol Prąd Zabezpieczany obwód
Bezpiecznik wysokoprądowy 150 Przetwornica DC-DC niskiego napięcia, skrzynka bezpieczników i przekaźników w przedziale silnika
60 Skrzynka bezpieczników i przekaźników PCB
60 Moduł IGPM
60 Moduł IGPM
50 Moduł IGPM
60 Skrzynka bezpieczników i przekaźników w przedziale silnika
50 Skrzynka bezpieczników i przekaźników w przedziale silnika
40 Skrzynka bezpieczników i przekaźników w przedziale silnika
40 Wersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników w przedziale silnika
40 Wersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników w przedziale silnika
80 Moduł sterowania elektrycznym wspomaganiem układu kierowniczego (EPS)
50 Skrzynka bezpieczników i przekaźników w przedziale silnika
50 Skrzynka bezpieczników i przekaźników w przedziale silnika
40 Siłownik sprzęgła
Bezpiecznik 15 Moduł sterowania skrzynią biegów (TCM)
10 Moduł sterowania napędem hybrydowym (HPCU)
10 Pompa elektryczna płynu chłodzącego napęd hybrydowy
40 Moduł IGPM
40 Moduł sterowania skrzynią biegów (TCM)
40 Moduł sterowania skrzynią biegów (TCM)
10 Engine Room Junction Block
40 Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
30 Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
40 Skrzynka bezpieczników i przekaźników w przedziale silnika
10 System audio, lampa zespolona tylna lewa/prawa, elektrochromatyczne lusterko wsteczne
20 Zapalniczka
20 Gniazdo zasilania
15 Moduł IGPM, podgrzewanie szyby tylnej (+) (część dolna)
10 Skrzynka bezpieczników i przekaźników w przedziale silnika, zawór elektromagnetyczny układu ograniczania emisji oparów paliwa (PCSV), masowy przepływomierz powietrza (MAFS)
20 Moduł sterowania silnikiem spalinowym (ECM)
15 Sonda lambda przednia i tylna
20 Cewki zapłonowe nr 1 ÷ 4
15 Moduł sterowania silnikiem spalinowym (ECM)
10 Przekaźnik syreny autoalarmu
10 Moduł sterowania silnikiem spalinowym (ECM)
15 Moduł sterowania napędem hybrydowym (HPCU), siłownik sprzęgła napędu hybrydowego
10 Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
15 Selektor skrzyni biegów, moduł sterowania skrzynią biegów (TCM), czujnik położenia selektora
10 Przekaźnik pompy paliwa, czujnik położenia wałka rozrządu zaworów dolotowych (CMPS 1), czujnik położenia wałka rozrządu zaworów wylotowych (CMPS 2), zawór sterowania przepływem oleju wałka rozrządu zaworów dolotowych (OCV 1), zawór sterowania przepływem oleju wałka rozrządu zaworów wylotowych (OCV 2)
15 Skrzynka bezpieczników i przekaźników w przedziale silnika
20 Przekaźnik pompy paliwa
20 Przekaźnik sygnalizatora dźwiękowego
