OMODA 5 / C5 benzyna (2022-2026) – bezpieczniki, schematy i przekaźniki

OMODA 5, wcześniej szeroko znana jako OMODA C5, ma dwie podstawowe skrzynki bezpieczników i przekaźników: centralny blok w komorze silnika oraz panel w kabinie po stronie kierowcy. Poniższa rozpiska dotyczy wersji benzynowej. W Polsce aktualna OMODA 5 wykorzystuje silnik 1.6 T-GDI o mocy 147 KM, 7-biegową przekładnię dwusprzęgłową DCT7 i napęd FWD.

Nie należy stosować tej tabeli do elektrycznej OMODA E5 ani do OMODA 5 Hybrid. W schematach rodziny C5 występują również pozycje opcjonalne dla innych rynków i konfiguracji, m.in. AWD oraz systemu Start-Stop. Przy każdej różnicy między tabelą a naklejką lub diagramem na pokrywie skrzynki pierwszeństwo ma oznaczenie znajdujące się w konkretnym samochodzie.

Gdzie znajdują się skrzynki bezpieczników OMODA 5?

Skrzynka komory silnika znajduje się przy lewej stronie przedziału silnikowego, obok akumulatora. W jednym z fabrycznych rysunków serwisowych blok oznaczono jako centralną skrzynkę bezpieczników i przekaźników. Pod głównym panelem znajdują się również bezpieczniki dużej mocy przykręcane do szyny zasilającej.

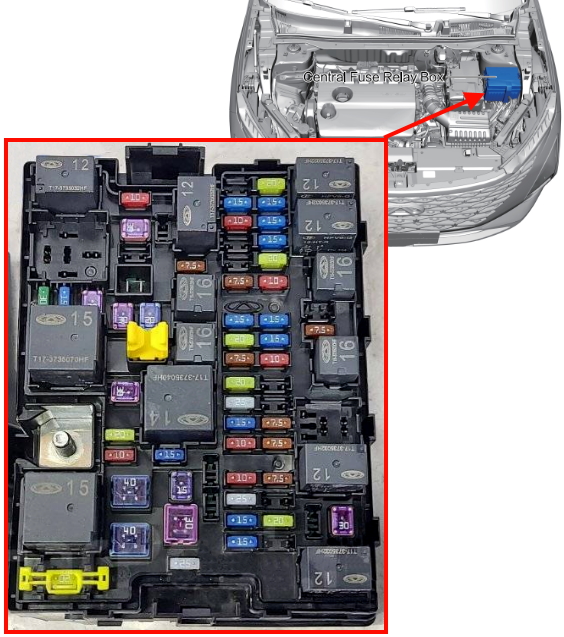

Lokalizacja centralnej skrzynki bezpieczników i przekaźników OMODA 5 w komorze silnika oraz rzeczywisty układ panelu
Centralny blok bezpieczników i przekaźników znajduje się przy lewej stronie komory silnika.

Przed zdjęciem pokrywy należy wyłączyć zapłon. Instrukcja obsługi przewiduje również odłączenie przewodu od ujemnego bieguna akumulatora przed kontrolą lub wymianą bezpieczników.

Skrzynka bezpieczników w komorze silnika – schemat

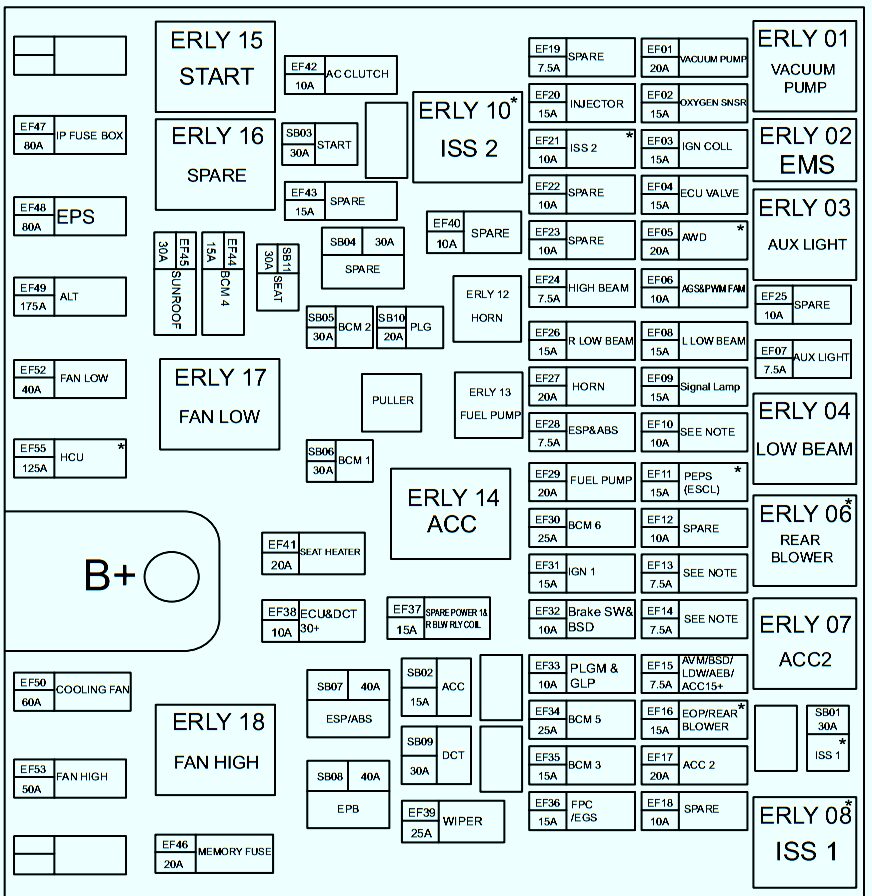

Schemat centralnej skrzynki bezpieczników i przekaźników OMODA 5 z pozycjami SB01-SB11, EF01-EF55 i ERLY
Rozmieszczenie bezpieczników SB i EF oraz przekaźników ERLY w centralnej skrzynce OMODA 5.

Na schemacie występują trzy grupy oznaczeń: bezpieczniki dużej mocy SB, bezpieczniki EF oraz przekaźniki ERLY. Gwiazdka przy danej pozycji oznacza wyposażenie opcjonalne. W polskiej wersji FWD nie należy oczekiwać obsadzenia pozycji przeznaczonej wyłącznie dla AWD.

Bezpieczniki SB – obwody dużej mocy

Nr Prąd Chroniony obwód
SB01 30 A ISS 1 – system Start-Stop, pozycja opcjonalna
SB02 15 A ACC – zasilanie akcesoriów
SB03 30 A START – obwód rozruchu
SB04 30 A SPARE – pozycja rezerwowa
SB05 30 A BCM 2 – moduł sterowania nadwoziem
SB06 30 A BCM 1 – moduł sterowania nadwoziem
SB07 40 A ESP / ABS
SB08 40 A EPB – elektryczny hamulec postojowy
SB09 30 A DCT – zasilanie przekładni dwusprzęgłowej
SB10 20 A PLG – elektrycznie sterowana klapa bagażnika
SB11 30 A SEAT – elektryczna regulacja fotela

Bezpieczniki EF01-EF55

Nr Prąd Chroniony obwód
EF01 20 A VACUUM PUMP – elektryczna pompa podciśnienia
EF02 15 A OXYGEN SNSR – czujniki tlenu / sondy lambda; w części dokumentacji także termostat i elektryczna pompa cieczy
EF03 15 A IGN COIL – cewki zapłonowe
EF04 15 A ECU VALVE – zawory sterowane przez ECU, m.in. układu VCT i EVAP zależnie od wersji
EF05 20 A AWD – układ napędu wszystkich kół, pozycja opcjonalna; nie dotyczy polskiej wersji FWD
EF06 10 A AGS / PWM FAN – aktywna żaluzja wlotu powietrza i sterowanie wentylatorem, zależnie od wyposażenia
EF07 7,5 A AUX LIGHT – dodatkowe oświetlenie
EF08 15 A L LOW BEAM – lewe światło mijania
EF09 15 A Signal Lamp – obwód świateł sygnalizacyjnych
EF10 10 A ECU, CSV i cewka przekaźnika rozruchu dla systemu ISS – na diagramie oznaczone jako SEE NOTE
EF11 15 A PEPS / ESCL – dostęp i uruchamianie bezkluczykowe oraz elektroniczna blokada kolumny kierownicy, zależnie od wersji
EF12 10 A SPARE – pozycja rezerwowa
EF13 7,5 A ECU, TCU, wyłącznik hamulca NC i FPC 15+ – na diagramie oznaczone jako SEE NOTE
EF14 7,5 A Czujnik ciśnienia klimatyzacji, radar cofania, szyberdach, DVR, wentylacja foteli i inne moduły wyposażenia – zależnie od wersji
EF15 7,5 A AVM / BSD / LDW / AEB / ACC 15+ – systemy kamer i asystentów jazdy
EF16 15 A EOP / REAR BLOWER – elektryczna pompa oleju lub tylna dmuchawa, zależnie od konfiguracji; pozycja opcjonalna
EF17 20 A ACC 2 – drugi obwód zasilania akcesoriów; w innych rozpiskach tej rodziny spotykane jest także ogrzewanie foteli
EF18 10 A SPARE – pozycja rezerwowa
EF19 7,5 A SPARE – pozycja rezerwowa
EF20 15 A INJECTOR – wtryskiwacze paliwa
EF21 10 A ISS 2 – drugi obwód systemu Start-Stop, pozycja opcjonalna
EF22 10 A SPARE – pozycja rezerwowa
EF23 10 A SPARE – pozycja rezerwowa
EF24 7,5 A HIGH BEAM – światła drogowe
EF25 10 A SPARE – pozycja rezerwowa
EF26 15 A R LOW BEAM – prawe światło mijania
EF27 20 A HORN – klakson
EF28 7,5 A ESP / ABS
EF29 20 A FUEL PUMP – pompa paliwa
EF30 25 A BCM 6 – moduł sterowania nadwoziem
EF31 15 A IGN 1 – zasilanie po zapłonie
EF32 10 A Brake SW / BSD – wyłącznik pedału hamulca i system monitorowania martwego pola
EF33 10 A PLGM / GLP – moduł elektrycznej klapy bagażnika i powiązane wyposażenie
EF34 25 A BCM 5 – moduł sterowania nadwoziem
EF35 15 A BCM 3 – moduł sterowania nadwoziem
EF36 15 A FPC / EGS – sterowanie układem paliwowym / elektronicznym wybierakiem biegów, zależnie od konfiguracji
EF37 15 A SPARE POWER 1 / cewka przekaźnika tylnej dmuchawy
EF38 10 A ECU & DCT 30+ – stałe zasilanie sterownika silnika i przekładni DCT
EF39 25 A WIPER – przednie wycieraczki
EF40 10 A SPARE – pozycja rezerwowa
EF41 20 A SEAT HEATER – ogrzewanie fotela
EF42 10 A AC CLUTCH – sprzęgło sprężarki klimatyzacji
EF43 15 A SPARE – pozycja rezerwowa
EF44 15 A BCM 4 – moduł sterowania nadwoziem
EF45 30 A SUNROOF – szyberdach / dach panoramiczny
EF46 20 A MEMORY FUSE – bezpiecznik pamięci / trybu transportowego
EF47 80 A IP FUSE BOX – główne zasilanie skrzynki bezpieczników w kabinie
EF48 80 A EPS – elektryczne wspomaganie kierownicy
EF49 175 A ALT – alternator
EF50 60 A COOLING FAN – główne zasilanie wentylatora układu chłodzenia
EF51 – Pozycja nie występuje na pokazanym wariancie diagramu
EF52 40 A FAN LOW – niski bieg wentylatora chłodzenia na pokazanym diagramie
EF53 50 A FAN HIGH – wysoki bieg wentylatora chłodzenia na pokazanym diagramie
EF54 – Pozycja nie występuje na pokazanym wariancie diagramu
EF55 125 A HCU – pozycja opcjonalna oznaczona fabrycznym skrótem HCU na pokazanym diagramie

Ważna różnica w bezpiecznikach EF52-EF55

Dla OMODA C5 publikowane są co najmniej dwa warianty wysokoprądowej części skrzynki. Diagram pokazany powyżej ma EF52 40 A jako FAN LOW, EF53 50 A jako FAN HIGH i opcjonalny EF55 125 A oznaczony HCU. W tabelach pochodzących z innej wersji instrukcji spotyka się natomiast poniższy układ:

Nr Prąd Alternatywne przypisanie spotykane w dokumentacji C5
EF52 50 A Podgrzewanie przedniej szyby
EF53 50 A Podgrzewanie przedniej szyby
EF54 40 A Wentylator chłodzenia – niski bieg
EF55 50 A Wentylator chłodzenia – wysoki bieg

Nie należy dobierać EF52-EF55 wyłącznie na podstawie numeru z internetu. W tej części skrzynki różnice między wariantami są istotne, dlatego trzeba porównać fizyczną obsadę i opis na pokrywie własnego samochodu. Bezpieczniki dużej mocy są zamontowane z boku centralnego bloku.

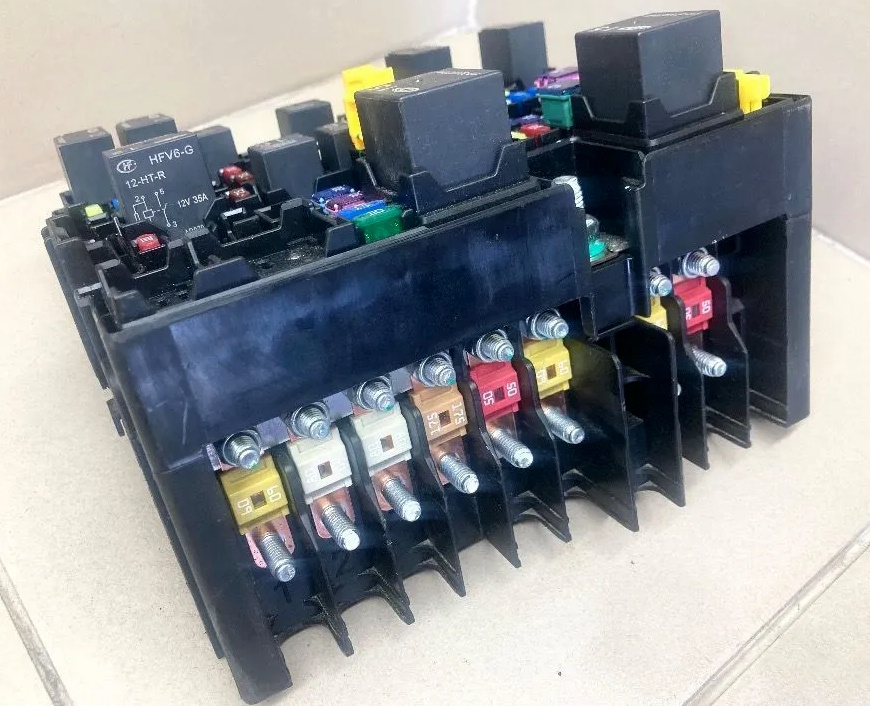

Centralna skrzynka OMODA 5 z bocznym rzędem przykręcanych bezpieczników wysokoprądowych
Bezpieczniki wysokoprądowe są zamontowane z boku centralnego bloku w komorze silnika.

Przekaźniki w skrzynce komory silnika

Nr Funkcja
ERLY01 VACUUM PUMP – pompa podciśnienia
ERLY02 EMS – układ sterowania silnikiem
ERLY03 AUX LIGHT – dodatkowe oświetlenie
ERLY04 LOW BEAM – światła mijania
ERLY06 REAR BLOWER – tylna dmuchawa, wyposażenie opcjonalne
ERLY07 ACC2 – drugi obwód akcesoriów
ERLY08 ISS1 – system Start-Stop, wyposażenie opcjonalne
ERLY10 ISS2 – system Start-Stop, wyposażenie opcjonalne
ERLY12 HORN – klakson
ERLY13 FUEL PUMP – pompa paliwa
ERLY14 ACC – zasilanie akcesoriów
ERLY15 START – rozrusznik
ERLY16 SPARE – pozycja rezerwowa
ERLY17 FAN LOW – niski bieg wentylatora chłodzenia
ERLY18 FAN HIGH – wysoki bieg wentylatora chłodzenia

Skrzynka bezpieczników w kabinie

Panel kabinowy znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Dostęp uzyskuje się po zdjęciu dolnej osłony. Fabryczny rysunek pokazuje dokładnie położenie skrzynki względem kierownicy i pedałów.

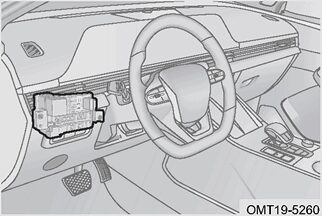

Fabryczny rysunek lokalizacji panelu bezpieczników OMODA 5 pod deską rozdzielczą po stronie kierowcy
Panel kabinowy jest ukryty za dolną osłoną deski rozdzielczej po stronie kierowcy.

Po zdjęciu osłony widoczny jest panel małych bezpieczników RF oraz trzech przekaźników. Poniższa fotografia pomaga zidentyfikować rzeczywisty blok przed porównaniem go ze schematem.

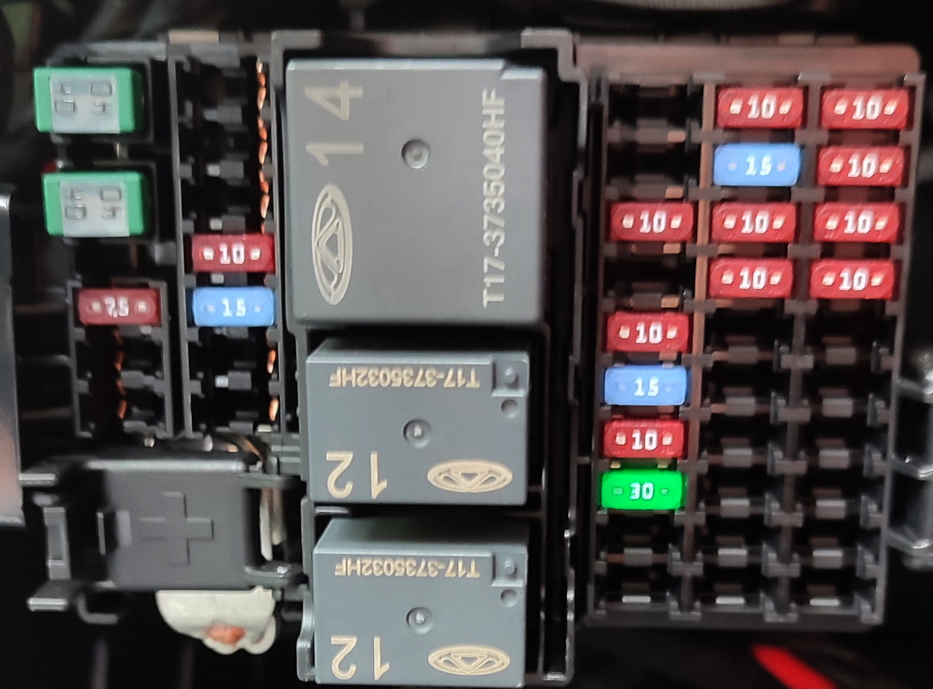

Rzeczywisty panel bezpieczników i przekaźników w kabinie OMODA 5 z bezpiecznikami RF i trzema przekaźnikami
Rzeczywisty wygląd skrzynki kabinowej ułatwia porównanie jej z diagramem RF.

Bezpieczniki w kabinie RF01-RF41 – schemat i rozpiska

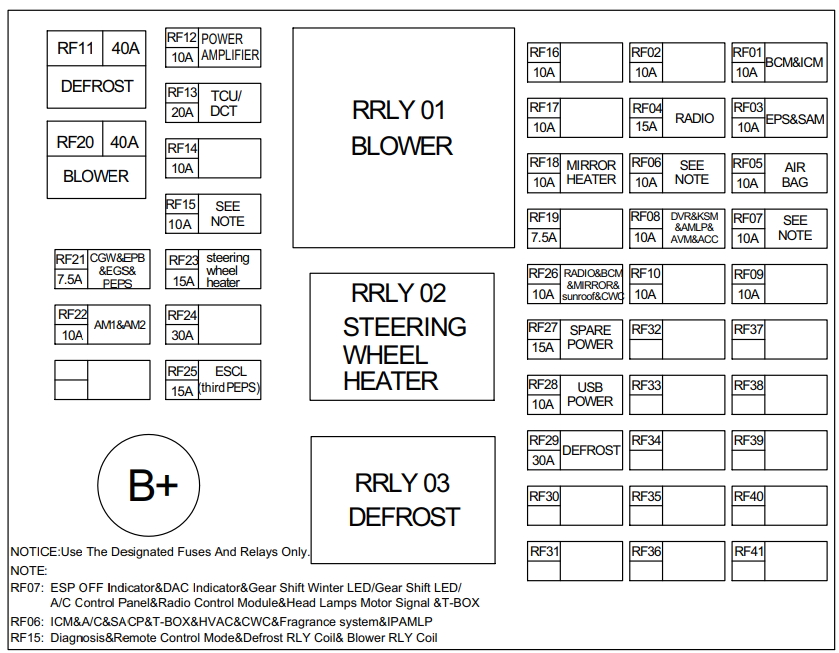

Schemat panelu bezpieczników OMODA 5 w kabinie z pozycjami RF01-RF41 i przekaźnikami RRLY01-RRLY03
Diagram skrzynki kabinowej z bezpiecznikami RF oraz przekaźnikami dmuchawy, ogrzewania kierownicy i tylnej szyby.
Nr Prąd Chroniony obwód
RF01 10 A BCM / ICM oraz zależnie od rynku: PEPS, centralna brama komunikacyjna, zestaw wskaźników i moduł eCall
RF02 10 A Tylny moduł ładowania USB
RF03 10 A EPS / SAM – elektryczne wspomaganie kierownicy i powiązany czujnik
RF04 15 A RADIO – system multimedialny
RF05 10 A AIR BAG – sterownik poduszek powietrznych
RF06 10 A Zestaw wskaźników, klimatyzacja, panel klimatyzacji, T-BOX, HVAC, ładowarka bezprzewodowa CWC i wyposażenie zależne od wersji
RF07 10 A Wskaźniki ESP OFF/DAC, wybierak biegów, panel klimatyzacji, sterowanie radiem, napęd regulacji reflektorów i T-BOX – zależnie od wersji
RF08 10 A Obwód wyposażenia dodatkowego; na różnych schematach rodziny występują m.in. DVR, moduły oświetlenia/AVM oraz telematyka
RF09 10 A Pozycja bez osobnego opisu funkcji na pokazanym diagramie
RF10 10 A Pozycja bez osobnego opisu funkcji na pokazanym diagramie
RF11 40 A DEFROST – zasilanie układu ogrzewania tylnej szyby
RF12 10 A POWER AMPLIFIER – wzmacniacz systemu audio
RF13 20 A TCU DCT – sterownik przekładni dwusprzęgłowej DCT
RF14 10 A Pozycja bez osobnego opisu funkcji na pokazanym diagramie
RF15 10 A Złącze diagnostyczne, tryb zdalnego sterowania oraz cewki przekaźnika ogrzewania tylnej szyby i dmuchawy
RF16 10 A Pozycja bez osobnego opisu funkcji na pokazanym diagramie
RF17 10 A Pozycja bez osobnego opisu funkcji na pokazanym diagramie
RF18 10 A MIRROR HEATER – ogrzewanie lusterek zewnętrznych
RF19 7,5 A Pozycja bez osobnego opisu funkcji na pokazanym diagramie
RF20 40 A BLOWER – dmuchawa układu wentylacji i klimatyzacji
RF21 7,5 A CGW / EPB / EGS / PEPS – brama komunikacyjna, hamulec postojowy, elektroniczny wybierak i system bezkluczykowy
RF22 10 A AM1 & AM2 – obwody zasilania sterującego
RF23 15 A STEERING WHEEL HEATER – ogrzewanie kierownicy
RF24 30 A Pozycja bez osobnego opisu funkcji na pokazanym diagramie
RF25 15 A ESCL / third PEPS – elektroniczna blokada kolumny kierownicy / element systemu PEPS, zależnie od wersji
RF26 10 A Radio, BCM, regulacja lusterek, szyberdach i ładowarka bezprzewodowa CWC – zależnie od wyposażenia
RF27 15 A SPARE POWER – zasilanie rezerwowe
RF28 10 A USB POWER – zasilanie portu USB / szybkiego ładowania i złącza rejestratora jazdy
RF29 30 A DEFROST – dodatnie zasilanie ogrzewania tylnej szyby
RF30 – Brak przypisania na pokazanym diagramie
RF31 – Brak przypisania na pokazanym diagramie
RF32 – Brak przypisania na pokazanym diagramie
RF33 – Brak przypisania na pokazanym diagramie
RF34 – Brak przypisania na pokazanym diagramie
RF35 – Brak przypisania na pokazanym diagramie
RF36 – Brak przypisania na pokazanym diagramie
RF37 – Brak przypisania na pokazanym diagramie
RF38 – Brak przypisania na pokazanym diagramie
RF39 – Brak przypisania na pokazanym diagramie
RF40 – Brak przypisania na pokazanym diagramie
RF41 – Brak przypisania na pokazanym diagramie

Przekaźniki w kabinie

Nr Funkcja
RRLY01 BLOWER – przekaźnik dmuchawy
RRLY02 STEERING WHEEL HEATER – przekaźnik ogrzewania kierownicy
RRLY03 DEFROST – przekaźnik ogrzewania tylnej szyby

Najczęściej szukane bezpieczniki OMODA 5

Urządzenie Bezpiecznik / przekaźnik Lokalizacja
Pompa paliwa EF29 20 A / ERLY13 Komora silnika
Wycieraczki przednie EF39 25 A Komora silnika
Klakson EF27 20 A / ERLY12 Komora silnika
Rozrusznik SB03 30 A / ERLY15 Komora silnika
Skrzynia DCT SB09 30 A, EF38 10 A, RF13 20 A Komora silnika i kabina
Lewe światło mijania EF08 15 A Komora silnika
Prawe światło mijania EF26 15 A Komora silnika
Światła drogowe EF24 7,5 A Komora silnika
Dmuchawa kabiny RF20 40 A / RRLY01 Kabina
Ogrzewanie tylnej szyby RF11 40 A, RF29 30 A / RRLY03 Kabina
Ogrzewanie lusterek RF18 10 A Kabina
Ogrzewanie kierownicy RF23 15 A / RRLY02 Kabina
Tylny moduł USB RF02 10 A Kabina
USB / szybkie ładowanie / złącze rejestratora RF28 10 A Kabina
Elektryczna klapa bagażnika SB10 20 A oraz EF33 10 A dla sterowania Komora silnika
Szyberdach / dach panoramiczny EF45 30 A Komora silnika
Elektryczne wspomaganie kierownicy EF48 80 A oraz RF03 10 A dla obwodu sterującego Komora silnika i kabina

Gniazdo 12 V / zapalniczka: nie przypisujemy automatycznie RF27 jako bezpiecznika gniazda 12 V. Na pokazanym fabrycznym diagramie RF27 jest opisany jako SPARE POWER, natomiast RF28 jako USB POWER. Jeżeli awaria dotyczy gniazda 12 V, należy sprawdzić opis na pokrywie skrzynki konkretnego egzemplarza zamiast opierać się na niepotwierdzonym przypisaniu z komentarzy internetowych.

Różnice między wersjami OMODA 5

W dokumentacji C5 można spotkać oznaczenia dla CVT, DCT, AWD, systemu Start-Stop oraz wyposażenia, które nie występuje w każdym aucie. Polska benzynowa OMODA 5 ma DCT7 i FWD, dlatego najbardziej charakterystyczne dla tej konfiguracji są m.in. SB09 30 A DCT i RF13 20 A TCU DCT na pokazanym schemacie. Pozycję EF05 AWD należy traktować jako opcjonalną dla innych rynków.

Jeżeli szukasz podobnego układu w innym modelu koncernu Chery, zobacz także JAECOO 7 1.6 T-GDI – bezpieczniki, skrzynki i przekaźniki. Nie stosuj jednak jego numeracji zamiennie – podobieństwo platformy i podzespołów nie oznacza identycznego przypisania każdego bezpiecznika.
