Kia K5 DL3 2025 ma panel bezpieczników ICU po stronie kierowcy oraz skrzynkę rozdziału zasilania w komorze silnika. W części wersji występuje również zespół zabezpieczeń przy dodatnim zacisku akumulatora. Nazwy i wartości poniżej odpowiadają fabrycznej dokumentacji Kia dla rocznika modelowego 2025.
Obsada może różnić się zależnie od rynku i wyposażenia, m.in. napędu 4WD, ogrzewanej przedniej szyby, szyberdachu, foteli elektrycznych i systemów ADAS. Przy wymianie zawsze porównaj opis z etykietą po wewnętrznej stronie pokrywy skrzynki.
Gdzie znajdują się bezpieczniki w Kia K5 2025?

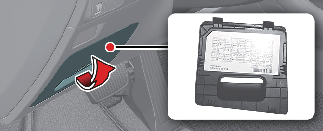

Panel ICU znajduje się po lewej stronie kolumny kierownicy, w dolnej części deski rozdzielczej za zdejmowaną pokrywą. Skrzynka komory silnika jest umieszczona pod maską w pobliżu akumulatora.
Panel bezpieczników ICU w kabinie
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| S/HEATER (FRT) | 25 | Sterownik ogrzewania i wentylacji przednich siedzeń. |
| TRUNK | 10 | Przekaźnik otwierania pokrywy bagażnika. |
| DOOR LOCK | 20 | Przekaźniki zamykania i otwierania drzwi. |
| MODULE1 | 7,5 | BDC, CCU, DCU, CCNC, wzmacniacz audio i sterownik parkowania ADAS. |
| CHILD LOCK | 15 | Przekaźniki elektrycznej blokady tylnych drzwi. |
| MODULE3 | 10 | Tylne radary narożne, przełączniki deski, DCU, LKAS, światła STOP, EPB, radar SCC i VESS. |
| S/HEATER (RR) | 25 | Sterownik ogrzewania tylnych siedzeń. |
| P/SEAT (PASS) | 30 | Elektryczny fotel pasażera, moduł funkcji Relax – jeśli występuje. |
| MODULE6 | 10 | Moduł dodatkowego akumulatora litowego, przekaźnik ogrzewanej przedniej szyby – zależnie od wyposażenia. |
| SAFETY P/WINDOW (RH) | 30 | Moduł bezpiecznej szyby pasażera, przełącznik szyby pasażera i tylnej szyby. |
| P/SEAT (DRV) | 30 | Elektryczny fotel kierowcy, moduł pamięci IMS. |
| IBU1 | 15 | Zintegrowany moduł nadwozia IBU, stacyjka. |
| AMP | 25 | Wzmacniacz audio. |
| SAFETY P/WINDOW (LH) | 30 | Moduł bezpiecznej szyby kierowcy i tylna szyba. |
| BRAKE SWITCH | 10 | Wyłącznik świateł STOP, IBU. |
| SUNROOF2 | 20 | Sterownik rolety szyberdachu. |
| AIR BAG2 | 10 | Sterownik SRS. |
| AIR BAG1 | 15 | Sterownik SRS. |
| MEMORY | 10 | Moduł pamięci fotela kierowcy, lusterka, czujnik deszczu, HUD, zestaw wskaźników i klimatyzacja. |
| E-CALL | 10 | Moduł połączenia alarmowego / telematyki MTS. |
| MULTI MEDIA | 15 | Radio, jednostka audio-wideo i nawigacji. |
| SUNROOF1 | 20 | Silnik szklanego panelu szyberdachu. |
| MODULE7 | 10 | ECM, przekaźnik dmuchawy, światła awaryjne, przełącznik wielofunkcyjny, klapa bagażnika, klamki Smart Key, EPB, lusterka, Drive Mode, UWB i czujnik deszczu. |
| MODULE5 | 10 | BDC. |
| MODULE8 | 10 | Konsola sufitowa, przełącznik wielofunkcyjny, Drive Mode, DAU. |
| MODULE2 | 10 | CCU, wyłącznik świateł STOP, przełączniki konsoli. |
| MDPS | 7,5 | Elektryczne wspomaganie kierownicy MDPS/EPS. |
| A/C | 7,5 | Sterownik i panel klimatyzacji, przekaźnik dmuchawy w skrzynce komory silnika. |
| MODULE4 | 10 | Konsola sufitowa, tylne USB, tylne gniazdo zasilania, IBU, E-Call, audio/nawigacja, wzmacniacz, kamera 360 i sterownik parkowania ADAS. |
| MODULE9 | 7,5 | CCNC, ładowarka bezprzewodowa WPC, klimatyzacja DATC, ECM, FPM, fotel przedni, wybierak A/T, wzmacniacz, LDC i reflektory. |
| CLUSTER | 10 | Zestaw wskaźników, Head-Up Display. |
| WASHER | 15 | Przełącznik wielofunkcyjny i spryskiwacze. |
| START | 7,5 | Przekaźnik alarmu / rozruchu, czujnik zakresu skrzyni biegów. |
| POWER OUTLET | 20 | Tylne gniazdo zasilania. |
| CCU | 10 | Central Communication Unit. |
| USB CHARGER | 15 | Tylne gniazda USB, gniazda ładowania w przedniej części konsoli. |
| LDC | 10 | Zestaw wskaźników, HUD, klimatyzacja, konsola przednia, sterownik parkowania ADAS i tylne radary narożne. |
| POWER TRUNK | 30 | Elektrycznie sterowana pokrywa bagażnika. |
| A/BAG IND | 7,5 | Kontrolka SRS w zestawie wskaźników i konsoli sufitowej. |

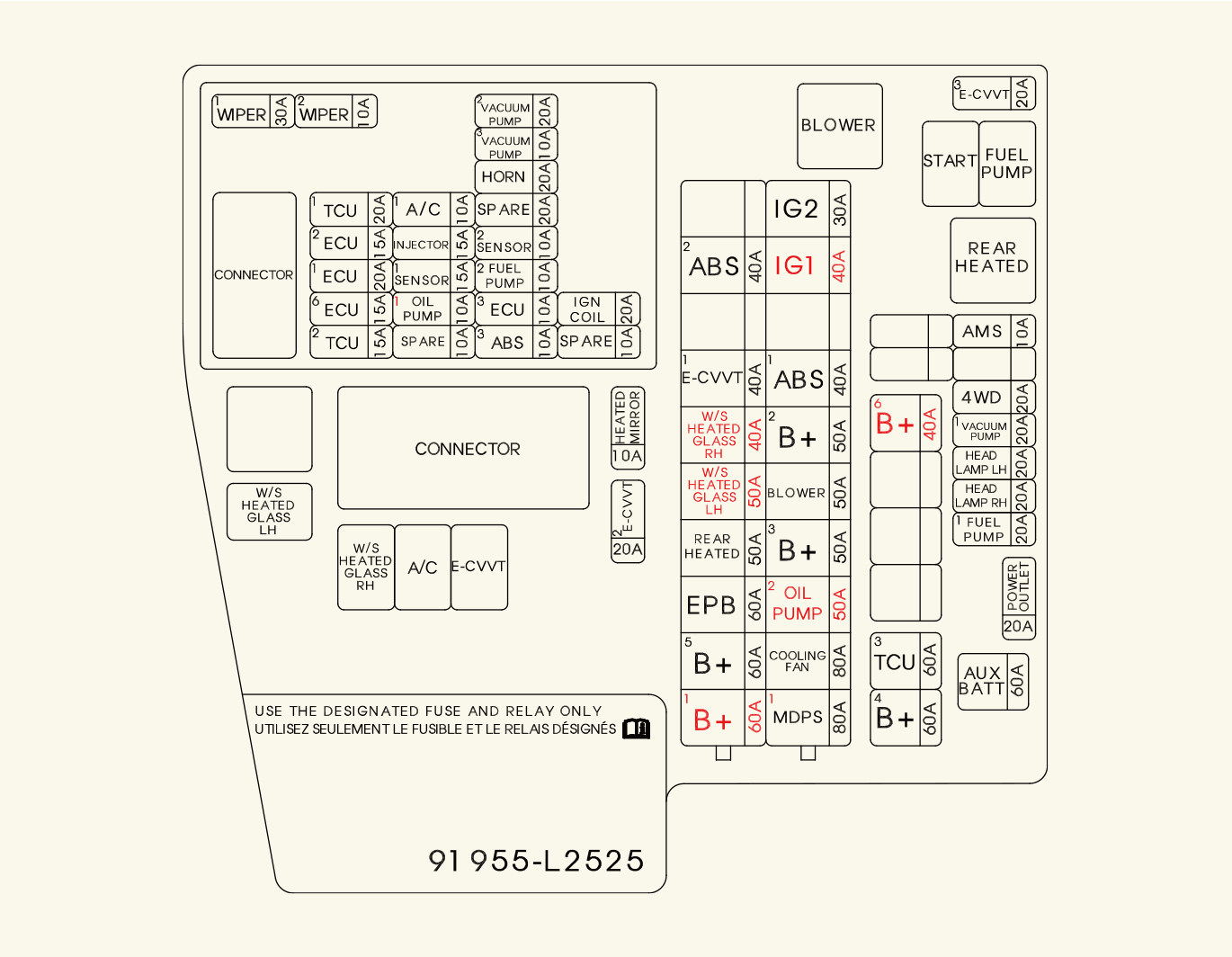

Skrzynka bezpieczników w komorze silnika
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| ABS2 | 40 | Sterownik ESP. |
| E-CVVT | 40 | Przekaźnik E-CVVT. |
| W/S HEATED GLASS RH | 40 | Przekaźnik prawej części ogrzewanej przedniej szyby. |
| W/S HEATED GLASS LH | 50 | Przekaźnik lewej części ogrzewanej przedniej szyby. |
| REAR HEATED | 50 | Przekaźnik ogrzewania tylnej szyby. |
| EPB | 60 | Sterownik ESP / elektryczny hamulec postojowy. |
| B+5 | 60 | Blok PCB: główny przekaźnik oraz m.in. HORN, A/C1, ECU2, TCU1, WIPER1 i WIPER2. |
| IG2 | 30 | Przekaźnik rozrusznika, przekaźnik IG2 bloku PCB. |
| IG1 | 40 | Przekaźniki ACC i IG1 bloku PCB. |
| ABS1 | 40 | Sterownik ESP. |
| B+2 | 50 | PDC – obwody IPS2, IPS3, IPS5, IPS6 i IPS7. |
| BLOWER | 50 | Przekaźnik dmuchawy. |
| B+3 | 50 | PDC – m.in. AMP, AIR BAG2, SUNROOF1 i SUNROOF2. |
| B+1 | 50 | Panel ICU – m.in. MODULE1, CHILD LOCK, S/HEATER RR, fotel pasażera i bezpieczne szyby. |
| OIL PUMP2 | 50 | Elektryczna pompa oleju EOP. |
| COOLING FAN | 80 | Silnik wentylatora chłodnicy. |
| MDPS1 | 80 | Elektryczne wspomaganie kierownicy MDPS/EPS. |
| B+6 | 40 | PDC – obwody IPS8, IPS9, IPS10, IPS11 i IPS12. |
| W/S HTD GLASS RH | 40 | Przekaźnik prawej części ogrzewanej przedniej szyby. |
| W/S HTD GLASS LH | 40 | Przekaźnik lewej części ogrzewanej przedniej szyby. |
| B+4 | 60 | Panel ICU – m.in. S/HEATER FRT, TRUNK, DOOR LOCK, MODULE3, BRAKE SWITCH, SUNROOF2, AIR BAG2 i SUNROOF1. |
| AUX BATT | 60 | Zespół dodatkowego akumulatora litowego 12 V. |
| AMS | 10 | Czujnik akumulatora. |
| 4WD | 20 | Sterownik napędu 4WD – jeśli występuje. |
| VACUUM PUMP1 | 20 | Przekaźnik pompy podciśnienia. |
| HEAD LAMP LH | 20 | Lewy reflektor. |
| HEAD LAMP RH | 20 | Prawy reflektor. |
| FUEL PUMP1 | 20 | Przekaźnik pompy paliwa. |
| POWER OUTLET | 20 | Przekaźnik gniazda zasilania w bloku PCB. |
| E-CVVT3 | 20 | Sterownik silnika ECM. |
| HEATED MIRROR | 10 | Podgrzewane lusterka kierowcy i pasażera. |
| E-CVVT2 | 20 | Sterownik silnika ECM. |
| WIPER1 | 30 | Przekaźnik wycieraczek. |
| WIPER2 | 10 | BDC. |
| TCU1 | 20 | Sterownik skrzyni biegów TCM. |
| ECU2 | 15 | Sterownik silnika ECM. |
| ECU1 | 20 | Sterownik silnika ECM. |
| ECU6 | 15 | Sterownik silnika ECM. |
| TCU2 | 15 | Sterownik skrzyni biegów TCM. |
| A/C1 | 10 | Przekaźnik sprężarki klimatyzacji. |
| INJECTOR | 15 | Wtryskiwacze. |
| SENSOR1 | 15 | Sonda lambda O2. |
| OIL PUMP1 | 10 | Elektryczna pompa oleju EOP. |
| VACUUM PUMP2 | 20 | Elektryczna pompa podciśnienia EVP. |
| VACUUM PUMP3 | 10 | Sterownik ESP. |
| HORN | 20 | Klakson. |
| SENSOR2 | 10 | Zawór sterowania olejem OCV. |
| FUEL PUMP2 | 10 | Przekaźnik pompy paliwa. |
| ECU3 | 10 | Sterownik silnika ECM. |
| ABS3 | 10 | Sterownik ESP. |
| IGN COIL | 20 | Cewki zapłonowe. |
Przekaźniki w skrzynce komory silnika
| Przekaźnik | Typ | Funkcja |
|---|---|---|
| Blower Relay | MINI | Dmuchawa nawiewu. |
| Start Relay | MICRO | Rozrusznik. |
| Fuel Pump Relay | MICRO | Pompa paliwa. |
| Rear Heated Relay | MINI | Ogrzewanie tylnej szyby. |
| W/S Heated Glass LH Relay | MICRO | Lewa część ogrzewanej przedniej szyby. |
| W/S Heated Glass RH Relay | MICRO | Prawa część ogrzewanej przedniej szyby. |
| E-CVVT Relay | MICRO | Układ E-CVVT. |
| Air Conditioner Relay | MICRO | Sprężarka klimatyzacji. |

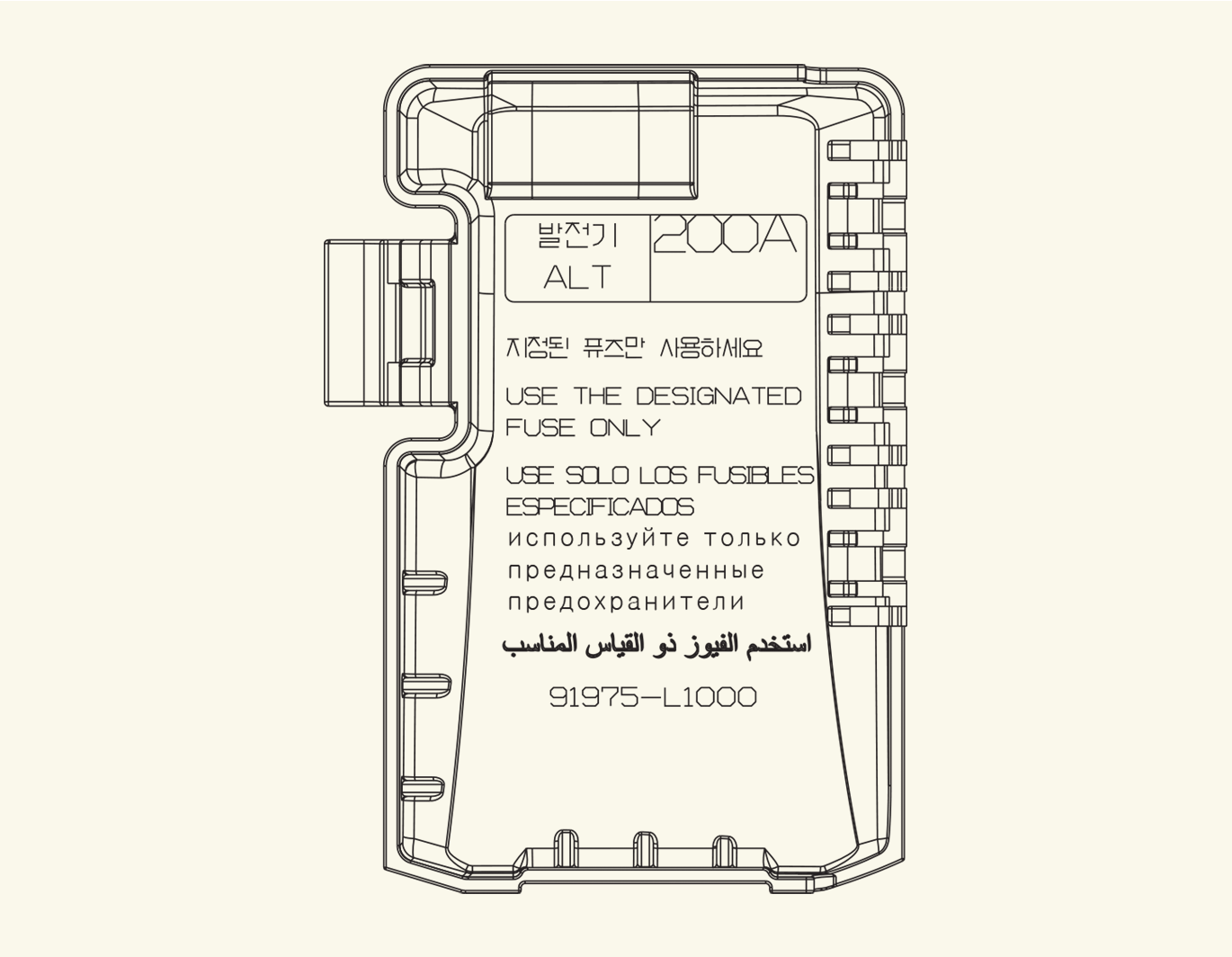

Zabezpieczenia przy akumulatorze
Przy dodatnim zacisku akumulatora znajduje się dodatkowy blok wysokoprądowych zabezpieczeń. Jego obsada zależy od wersji samochodu. Przy braku zasilania całych grup odbiorników, mimo sprawnych małych bezpieczników, warto sprawdzić również ten blok.
Najczęściej szukane obwody
Tylne gniazdo zasilania ma bezpiecznik POWER OUTLET – 20 A w panelu kabinowym, a obwód przekaźnika gniazda pod maską również jest zabezpieczony przez POWER OUTLET – 20 A. Ładowarki USB mają osobny bezpiecznik USB CHARGER – 15 A.
Przy problemach z przednimi wycieraczkami sprawdź WIPER1 – 30 A i WIPER2 – 10 A. Elektryczne wspomaganie korzysta z MDPS – 7,5 A w kabinie oraz MDPS1 – 80 A pod maską. W wersjach 4WD sterownik napędu ma osobny bezpiecznik 4WD – 20 A.
FAQ – Kia K5 DL3 2025
Gdzie znajduje się bezpiecznik ładowarek USB?
W panelu ICU po stronie kierowcy znajduje się USB CHARGER – 15 A. Moduły multimedialne i komunikacyjne mają dodatkowe, osobne zabezpieczenia.
Który bezpiecznik odpowiada za elektryczny bagażnik?
POWER TRUNK – 30 A w panelu kabinowym zasila elektrycznie sterowaną pokrywę bagażnika. Sam obwód zwalniania zamka ma również bezpiecznik TRUNK – 10 A.
Gdzie sprawdzić ogrzewanie przedniej szyby?
W skrzynce pod maską są osobne zabezpieczenia i przekaźniki lewej oraz prawej części ogrzewanej szyby. Występują tylko w odpowiednio wyposażonych wersjach.
Czy wszystkie K5 2025 mają identyczną obsadę?
Nie. Kia zaznacza, że wyposażenie i rynek mogą zmieniać obsadę panelu. Etykieta wewnątrz pokrywy konkretnego samochodu jest najważniejszym punktem odniesienia przy wymianie bezpiecznika.
