Kia Clarus / Credos (1996-2001) – bezpieczniki i przekaźniki

Kia Clarus, znana na niektórych rynkach pod nazwą Credos, to samochód klasy średniej oparty konstrukcyjnie na rozwiązaniach Mazdy 626. W modelach z lat 1996-2001 występują dwie podstawowe skrzynki: w komorze silnika i pod deską rozdzielczą. Pierwsza obejmuje bezpieczniki wysokoprądowe i przekaźniki, druga obsługuje między innymi radio, elektryczne szyby, wycieraczki oraz oświetlenie.

Skrzynka pod maską: otwórz maskę i poszukaj skrzynki po lewej stronie komory silnika, w rejonie błotnika. Zatrzaski pokrywy zwolnij bez używania nadmiernej siły. Na schemacie ponumerowano 23 pola, ale nie wszystkie są bezpiecznikami: niektóre numery odpowiadają przekaźnikom reflektorów, wentylatorów, klimatyzacji i pompy paliwa.

Skrzynka w kabinie: znajduje się w dolnej części deski rozdzielczej przy nogach kierowcy, za plastikową osłoną. Odchyl lub zdejmij klapkę i porównaj położenie bezpiecznika z numeracją 1-21. W wersjach z kierownicą po prawej stronie położenie panelu może się różnić. Nie należy mylić przekaźnika pompy paliwa z bezpiecznikiem obwodu paliwowego w kabinie.

Lista obejmuje także pozycję nieobsadzoną, zapasowy bezpiecznik oraz elementy spotykane tylko z wyposażeniem dodatkowym, np. elektrycznym fotelem, szyberdachem lub ABS. W przypadku aut z rynków pozaeuropejskich koniecznie porównaj oznaczenia z własną pokrywą skrzynki.

Skrzynka bezpieczników i przekaźników pod maską – pozycje 1-23

Poniższy rysunek przedstawia numerację skrzynki pod maską. W tabeli zachowano również wolne pozycje i przekaźniki, jeśli występują.

Kia Clarus / Credos - rozmieszczenie 23 pozycji bezpieczników i przekaźników w komorze silnika
Skrzynka bezpieczników i przekaźników pod maską – pozycje 1-23. Oznaczenia i amperaż podano w tabeli.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 80 MAIN – główne zabezpieczenie instalacji
2 20 HEAD LAMP – obwód reflektorów przednich
3 – Pozycja nieobsadzona w pokazanym układzie
4 20 INJECTOR – układ wtrysku paliwa
5 – Przekaźnik reflektorów
6 – Przekaźnik wentylatora skraplacza klimatyzacji
7 – Przekaźnik wentylatora chłodnicy
8 50 IGNITION – główne zasilanie po włączeniu zapłonu
9 20 ABS – układ przeciwblokujący hamulce, pierwszy obwód
10 30 AIR-CON – zabezpieczenie klimatyzacji
11 30 COOLING FAN – zasilanie wentylatora chłodnicy
12 30 HEATER – zasilanie dmuchawy i ogrzewania kabiny
13 60 BATTERY – główne zasilanie z akumulatora
14 – Przekaźnik klimatyzacji
15 – Główny przekaźnik zasilania
16 15 MAIN RELAY – zabezpieczenie głównego przekaźnika sterowania silnikiem
17 20 ABS – układ przeciwblokujący hamulce, drugi obwód
18 10 EGR – sterowanie recyrkulacją spalin, jeżeli występuje
19 10 REAR FOG – tylne światło przeciwmgielne
20 – Przekaźnik klaksonu
21 – Przekaźnik przednich świateł przeciwmgielnych
22 – Mały przekaźnik pomocniczy
23 – Przekaźnik pompy paliwa

Skrzynka bezpieczników w kabinie – pozycje 1-21

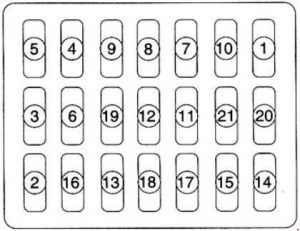

Rysunek pokazuje panel pod deską rozdzielczą. Pozycje odpowiadają tabeli bezpośrednio poniżej.

Kia Clarus / Credos - schemat panelu bezpieczników w kabinie kierowcy, pozycje 1-21
Skrzynka bezpieczników w kabinie – pozycje 1-21. Oznaczenia i amperaż podano w tabeli.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 30 POWER WINDOW – elektryczne szyby
2 10 RADIO – radioodbiornik
3 20 CIGAR – gniazdo zapalniczki 12 V
4 15 ENGINE – elektronika sterowania silnikiem
5 10 FUEL TANK – obwody zasilania zespołu pompy lub czujnika zbiornika paliwa, zależnie od wersji
6 15 METER – zestaw wskaźników
7 20 WIPER – wycieraczki i spryskiwacze szyby przedniej
8 15 SIDE LAMP – światła pozycyjne
9 10 AIR BAG – moduł poduszek powietrznych, w wersjach z tym wyposażeniem
10 15 SUNROOF – szyberdach, jeżeli zamontowano
11 15 AIR-CON – układ klimatyzacji
12 15 FOG LAMP – przednie światła przeciwmgielne
13 15 HAZARD – światła awaryjne
14 30 DOOR LOCK – centralny zamek
15 15 ROOM LAMP – oświetlenie kabiny
16 30 POWER SEAT – elektryczna regulacja fotela, w zależności od wyposażenia
17 20 STOP LAMP – światła hamowania
18 15 TRUNK OPENER – elektryczne otwieranie pokrywy bagażnika
19 15 TURN SIGNAL – kierunkowskazy
20 15 SPARE – bezpiecznik zapasowy, nie zabezpiecza obwodu
21 30 REAR WINDOW HEATER – ogrzewanie tylnej szyby

Praktyczne wskazówki przy awarii instalacji

Jeśli nie działa radio, a pozostałe wyposażenie pracuje, w skrzynce kabinowej najpierw sprawdź pozycję 2 (10 A). Gniazdo zapalniczki 12 V chroni pozycja 3 (20 A), centralny zamek – pozycja 14 (30 A), a wycieraczki – pozycja 7 (20 A). Przy awarii elektrycznych szyb sprawdź pozycję 1 (30 A) i stan zasilania przełączników w drzwiach.

Problem z wentylatorem chłodnicy może mieć związek z bezpiecznikiem 11 (30 A) oraz przekaźnikiem 7 w skrzynce silnikowej. Niepracująca pompa paliwa wymaga także sprawdzenia przekaźnika w pozycji 23 i diagnostyki zasilania układu wtrysku. Brak ładowania, przepalające się wkładki albo brak rozruchu nie muszą mieć jednej przyczyny – warto skontrolować również połączenia masowe i stan zacisków akumulatora.

Związki konstrukcyjne z Mazdą 626

Właściciele Clarusa często porównują rozwiązania mechaniczne z Mazdą 626 GF/GW (1997-2002) oraz wcześniejszą Mazdą 626 GE (1991-1997). Pokrewieństwo konstrukcyjne nie oznacza jednak identycznych rozkładów bezpieczników ani przekaźników – do napraw elektryki Kia należy stosować schemat Clarusa.

Wykaz obejmuje standardowy układ Kia Clarus / Credos z lat 1996-2001. Oznaczenia mogą różnić się w zależności od silnika, rynku oraz wyposażenia pojazdu.
