Mercedes-Benz 190 SL był produkowany w latach 1955-1963. W dokumentacji występuje jako seria 121, m.in. podwozia 121.040 i 121.042. Instalacja elektryczna jest znacznie prostsza niż w późniejszych Mercedesach – główna skrzynka ma 12 bezpieczników, a każdy z nich ma wartość 8 A.
Gdzie znajduje się skrzynka bezpieczników?
Główna skrzynka bezpieczników znajduje się z przodu po lewej stronie deski rozdzielczej, patrząc w kierunku jazdy. Instrukcja Mercedesa wskazuje tę lokalizację bezpośrednio przy opisie instalacji elektrycznej.

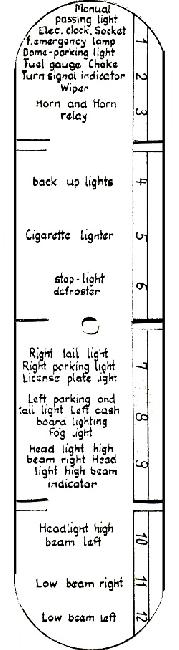

Mercedes-Benz 190 SL – schemat bezpieczników
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 8 | Światła pozycyjne, oświetlenie wnętrza i gniazdo zasilania. Obwód stałego zasilania. |
| 2 | 8 | Wycieraczki, kierunkowskazy, wskaźnik poziomu paliwa i kontrolka ssania. |
| 3 | 8 | Klaksony. |
| 4 | 8 | Światło cofania i sygnał świetlny. |
| 5 | 8 | Zapalniczka. |
| 6 | 8 | Światła stopu i dmuchawa odmrażania / nawiewu na szybę. |
| 7 | 8 | Oświetlenie tablicy rejestracyjnej, prawe światło tylne i prawe światło postojowe. |
| 8 | 8 | Lewe światło tylne, lewe światło postojowe, podświetlenie wskaźników i opcjonalne światło przeciwmgielne. |
| 9 | 8 | Prawe światło drogowe i kontrolka świateł drogowych. |
| 10 | 8 | Lewe światło drogowe. |
| 11 | 8 | Prawe światło mijania. |
| 12 | 8 | Lewe światło mijania. |
Najczęściej szukane bezpieczniki 190 SL
| Obwód | Bezpiecznik | Amperaż |
|---|---|---|
| Zapalniczka | F5 | 8 A |
| Wycieraczki | F2 | 8 A |
| Klakson | F3 | 8 A |
| Światła stopu | F6 | 8 A |
| Prawe światło mijania | F11 | 8 A |
| Lewe światło mijania | F12 | 8 A |
| Prawe światło drogowe | F9 | 8 A |
| Lewe światło drogowe | F10 | 8 A |
Bezpieczniki F2-F6 są zasilane przez stacyjkę, dlatego po wyłączeniu zapłonu nie działają m.in. klakson, kierunkowskazy, światła stopu, wskaźnik paliwa, zapalniczka i wycieraczki. F1 pozostaje w obwodzie stałego zasilania.
Uwaga: jeżeli bezpiecznik ponownie przepala się po wymianie, nie należy stosować zabezpieczenia o większym amperażu. W samochodzie tej klasy wiekowej częstą przyczyną są zwarcia, utlenione połączenia lub uszkodzona izolacja przewodów. Wartość każdego z 12 głównych bezpieczników wynosi 8 A.
