Mercedes-Benz 190 W201 z lat 1982-1993 ma główną skrzynkę bezpieczników i przekaźników w komorze silnika oraz – zależnie od wyposażenia i wersji silnikowej – dodatkową skrzynkę przekaźników. Obsada może różnić się między 190, 190E i 190D, dlatego przy pozycjach wariantowych warto porównać układ z kartą znajdującą się przy skrzynce.
Gdzie są bezpieczniki w Mercedesie 190 W201?
Główna skrzynka znajduje się pod maską, przy tylnej części komory silnika. W zależności od wyposażenia obok niej może być dodatkowa skrzynka przekaźników i uchwyt bezpieczników wyposażenia dodatkowego.
Następcą W201 była Mercedes-Benz Klasa C W202/S202. W202 ma już zupełnie inny układ skrzynek i nie należy stosować jego numeracji do 190.
Najczęściej szukane bezpieczniki W201
| Obwód | Pozycja | Amperaż |
|---|---|---|
| Przednia zapalniczka | F19 | 16 A |
| Prawe światło mijania | F17 | 8 A |
| Lewe światło mijania | F18 | 8 A |
| Prawe światło drogowe | F4 | 8 A |
| Lewe światło drogowe | F5 | 8 A |
| Przeciwmgielne | F16 | 8 A |
| Klakson | F11 | 8 A |
| Wycieraczki / spryskiwacz | F20 | 16 A |
| Ogrzewanie tylnej szyby | F6 / R1 | 16 A |

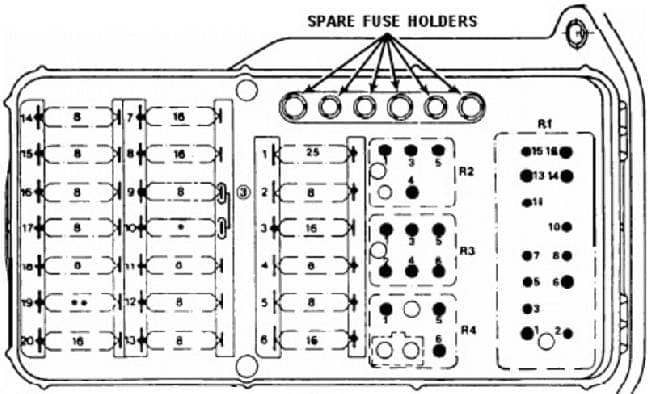

Główna skrzynka bezpieczników F1-F20
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 8 / 16 / 25 | Dmuchawa ogrzewania; przekaźnik dodatkowego wentylatora klimatyzacji – wartość zależna od wersji. |
| 2 | 8 | Gaźnik / podgrzewanie kolektora; dmuchawa i przekaźnik dodatkowego wentylatora – zależnie od wersji. |
| 3 | 16 | Wentylator pomocniczy / wentylator chłodzący. |
| 4 | 8 | Prawe światło drogowe i kontrolka świateł drogowych. |
| 5 | 8 | Lewe światło drogowe. |
| 6 | 16 | Ogrzewanie tylnej szyby / przekaźnik kombinowany. |
| 7 | 16 | Elektryczne szyby: lewa przednia i prawa tylna. |
| 8 | 16 | Elektryczne szyby: prawa przednia i lewa tylna. |
| 9 | 8 | ABS, światła stopu i cofania, tempomat, zestaw wskaźników, kontrolki ostrzegawcze, elektrozawór automatycznej skrzyni. |
| 10 | 8 / 16 | Alarm, wentylatory, tempomat, sterowanie silnikiem, podgrzewane/ortopedyczne fotele, lusterka, wycieraczki i spryskiwacze – zależnie od wyposażenia. |
| 11 | 8 | Klakson, kierunkowskazy, Tempmatic / klimatyzacja, układ ostrzegawczy. |
| 12 | 8 | Alarm, antena, tylne oświetlenie wnętrza, centralny zamek, radio, elektryczne fotele / szyby – zależnie od wyposażenia. |
| 13 | 8 | Złącze diagnostyczne, alarm, antena automatyczna, radio/CD, zegar, oświetlenie wnętrza i bagażnika. |
| 14 | 8 | Podświetlenie zestawu wskaźników i konsoli, wycieraczki/spryskiwacze reflektorów, prawe światła pozycyjne, tablica rejestracyjna. |
| 15 | 8 | Lewe światła pozycyjne / tylne / obrysowe, oświetlenie tablicy. |
| 16 | 8 | Przednie i tylne światła przeciwmgielne. |
| 17 | 8 | Prawe światło mijania. |
| 18 | 8 | Lewe światło mijania. |
| 19 | 16 | Przednia zapalniczka, radio, ogrzewanie tylnej szyby, szyberdach, oświetlenie schowka. |
| 20 | 16 | Wycieraczki i spryskiwacz przedniej szyby, wycieraczki/spryskiwacze reflektorów, obwody reflektorów. |
Najczęściej sprawdzany jest F19 16 A, który zabezpiecza zapalniczkę i – zależnie od wyposażenia – także radio, szyberdach i oświetlenie schowka. F17 i F18 odpowiadają za światła mijania, natomiast F20 za wycieraczki i spryskiwacz.
Przekaźniki w głównej skrzynce
| Oznaczenie | Funkcja |
|---|---|
| R1 | Przekaźnik kombinowany: ogrzewanie tylnej szyby, timer, wycieraczki/spryskiwacz, światła awaryjne i kierunkowskazy. |
| R2 | Przekaźnik elektrycznych szyb. |
| R3 | Przekaźnik wentylatora pomocniczego. |
| R4 | Przekaźnik zabezpieczenia przepięciowego OVP. |
Przekaźnik R1 jest elementem kombinowanym i może wpływać jednocześnie na kilka funkcji, m.in. ogrzewanie tylnej szyby, wycieraczki oraz kierunkowskazy/światła awaryjne.

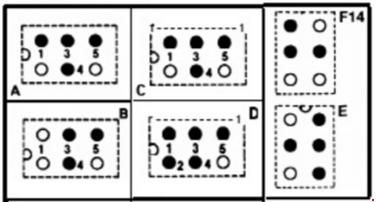

Pomocnicza skrzynka przekaźników
Układ tej skrzynki nie jest identyczny we wszystkich W201. Zależy od silnika, klimatyzacji, szyb i foteli elektrycznych, alarmu, tempomatu oraz dodatkowego wentylatora.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 25 | Elektryczny fotel: wysokość oraz przesuw przód/tył – zależnie od wersji. |
| 2 | 25 | Elektryczny fotel: regulacja tylnej części / oparcia – zależnie od wersji. |
Przekaźniki i wyposażenie dodatkowe
| Oznaczenie | Funkcja |
|---|---|
| A | Przekaźnik komfortu / gniazda zasilania albo wentylatora pomocniczego – zależnie od wariantu. |
| B | Dodatkowy uchwyt bezpieczników; elektryczne szyby / fotele – zależnie od wariantu. |
| C | Przekaźnik dodatkowego wentylatora; w wybranych wersjach także tempomat / odcięcie paliwa. |
| D | Przekaźnik spryskiwaczy reflektorów; zależnie od wersji także uchwyt bezpiecznika alarmu / gniazdo zasilania. |
| E | 190E 2.3: podgrzewanie kolektora dolotowego; w innych wariantach układ tempomatu / odcięcia paliwa. |
| F / F14 | Alarm antywłamaniowy ATA / dodatkowy bezpiecznik – zależnie od wariantu. |
Dodatkowy uchwyt bezpieczników
| Oznaczenie | Funkcja |
|---|---|
| 8 | Telefon samochodowy / TRU – jeśli wyposażono. |
| 16 | Ogrzewane elementy / uszczelki – zależnie od wersji. |
| 25 | Dodatkowa dmuchawa / wyposażenie opcjonalne – zależnie od wersji. |
Te pozycje występują tylko przy odpowiednim wyposażeniu i nie muszą być obsadzone w każdym egzemplarzu.
Uwaga: W201 był produkowany przez ponad dekadę i występował z wieloma silnikami benzynowymi i wysokoprężnymi. Wartości F1 i F10 oraz obsada pomocniczej skrzynki są szczególnie zależne od wersji. Przy rozbieżności pierwszeństwo ma karta bezpieczników konkretnego samochodu.
