Mercedes-Benz Klasa A (W169) (2004-2012) – bezpieczniki schemat

Skrzynka bezpieczników w podstawie przedniej części fotela pasażera

Numer
Funkcja
A
1 Wyłącznik świateł stopu 10
Obowiązuje dla kodu (U62) Light and vision package:
Wyłącznik świateł stopu
5
2 Podgrzewana szyba tylna 25
3 Klaster przyrządów
Jednostka sterująca EIS [EZS
7.5
4 Jednostka sterująca EIS [EZS
Elektryczna blokada kierownicy
15
5 Obowiązuje bez kodu (580) Klimatyzacja automatyczna i bez kodu (581) Klimatyzacja automatyczna Komfort:
Jednostka sterująca i sterująca ogrzewaniem
Obowiązuje dla kodu (580) Automatyczna klimatyzacja:
AAC [KLA] jednostka sterująca i sterująca
Obowiązuje dla kodu (581) klimatyzacja automatyczna komfortowa:
Komfortowa jednostka sterująca i sterująca AAC [KLA]
7.5
6 Lewy klakson
Prawy klakson
15
7 Przekaźnik pompy paliwa 25
Obowiązuje dla modelu 169.090:
Konwerter DC/DC
5
8 Górny pulpit sterujący 25
9 Jednostka sterująca ESP i BAS 40
10 Regulator dmuchawy/ wewnętrzne złącze wiązki przewodów 40
11 Obowiązuje dla silnika 266:
Obwód 87 przekaźnik, silnik
30
Obowiązuje dla silnika 640:
Obwód 87 przekaźnik, silnik
40
12 Moduł kolumny kierownicy
Kierownica wielofunkcyjna
5
13 Sterownik lewych drzwi przednich 25
14 Sterownik prawych drzwi wejściowych 25
15 Jednostka sterująca ESP i BAS 25
16 Złącze łącza danych
Jednostka sterująca PTS
10
17 Obrotowy wyłącznik światła 5
18 Dotyczy transmisji 711, 716:
Wyłącznik lamp zapasowych
Obowiązuje dla modelu 169.090:
Sterownik sprężarki klimatyzacyjnej
BKGN Jednostka sterująca monitorowania energii
Jednostka sterująca pompy próżniowej 1
Sterownik pompy próżniowej 2
7.5
19 Mikromechaniczny czujnik prędkości obrotowej AY pickup 5
20 Jednostka sterująca systemów ograniczających ruch 7.5
21 Przekaźnik rozrusznika 30
22 Klaster przyrządów 7.5
23 Ogrzewanie dyszy spryskiwacza 7.5
Obowiązuje dla silnika 640 od 1.9.08:
Czujnik kondensacji filtra paliwa z elementem grzejnym
20
24 Elektryczna jednostka sterująca wspomagania kierownicy (ES) 7.5
25 Wyłącznik świateł stopu
Jednostka sterująca ESp i BAS
7.5
26 Dotyczy transmisji 722:
Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów
7.5
27 Dotyczy transmisji 722:
CVT (bezstopniowa automatyczna skrzynia biegów)
10
28 Obrotowy wyłącznik światła 5
29 Jednostka sterująca SAM 30
30 Obwód 87F przekaźnik 25
31 Centralna jednostka sterująca bramy (pojazdy do 30.11.05)
Obrotowy wyłącznik światła
Automatyczny czujnik światła dziennego
Czujnik deszczu/światła
5
32 Obowiązuje dla silnika 266:
ME-SFI [ME] jednostka sterująca
Obowiązuje dla modelu 169.090:
Jednostka sterująca monitorowania energii
7.5
33 Radio
Jednostka radiowa i nawigacyjna
COMAND, wyświetlacz i jednostka sterująca (Japonia)
15
34 Sterownik drzwi tylnych z lewej strony 25
35 Sterownik prawych tylnych drzwi 25
36 Punkt separacji telefonu komórkowego
Jednostka sterująca przyczepy
7.5
Jednostka sterująca przyczepy
Jednostka sterująca PTS
10
37 Jednostka sterująca systemów ograniczających ruch
Czujnik rozpoznawania zajętości przedniego fotela pasażera
Zajęty przedni fotel pasażera i czujnik rozpoznawania fotelika dziecięcego
7.5
38 Przednia zapalniczka do papierosów z podświetleniem popielniczki 25
39 Silnik wycieraczki 25
40 Górny pulpit sterujący 7.5
Silnik dachowy 25
41 Podnoszony silnik wycieraczki 15
42 Oświetlenie komory rękawicowej z przełącznikiem
Oświetlenie lewego i prawego lusterka próżności
Przełącznik oświetlenia Footwell (pakiet szkolny dla kierowców)
Przełącznik monitora pracy pedału (pakiet szkolny jazdy)
Punkt separacji napięcia zasilania VICS+ETC (Japonia)
7.5
43 Obowiązuje dla silnika 266:
Zacisk 87M1 e tuleja złącza
15
Obowiązuje dla silnika 640:
Zacisk 87M1e tuleja złącza
7.5
Obowiązuje dla modelu 169.090:
Pompa próżniowa 1 jednostka sterująca
20
44 Obowiązuje dla silnika 266:
Zacisk 87M2e tuleja złącza
15
Obowiązuje dla silnika 640:
Zacisk 87M2e tuleja złącza
20
45 Obowiązuje dla silnika 640:
Jednostka sterująca CDI
Obowiązuje dla modelu 169.090:
Sterownik pompy próżniowej 2
25
46 Jednostka sterowania telefonicznego (Japonia)
Kompensator e-sieci
Uniwersalny przenośny interfejs CTeL (UPCI [UHI]) jednostka sterująca
7.5
Głośnik modułu basowego (Japonia) 25
Wzmacniacz systemu nagłośnieniowego 40
Obowiązuje dla modelu 169.090:
Sterownik ładowania
5
47 Jednostka sterowania telefonicznego (Japonia)
Uniwersalny przenośny interfejs CTEL (UPCI [UHI]) jednostka sterująca
Punkt separacji telefonu komórkowego
System sterowania głosowego (VCS [SBS]) jednostka sterująca
Obowiązuje dla modelu 169.090:
Ładowarka 1
7.5
48 ATA [EDW] / Zabezpieczenie przed upadkiem z wysokości / Zabezpieczenie przed upadkiem z wysokości / Sterownik ochrony wewnętrznej
Sygnalizator alarmu z dodatkową baterią
Obowiązuje dla modelu 169.090:
Ładowarka 2
7.5
49 Górny panel sterowania
Poduszka podgrzewana lewego przedniego siedzenia
Lewe przednie oparcie oparcie podgrzewana poduszka
Element podgrzewający prawe przednie siedzenie
Podgrzewacz prawego przedniego oparcia oparcia siedziska element podgrzewający poduszki
25
50 Zmieniarka płyt CD
Sterownik interfejsu multimediów
Tuner telewizji cyfrowej
Cyfrowa jednostka sterująca nadawaniem programów audio
Punkt separacji napięcia zasilania VICS+ETC (Japonia)
7.5
Dotyczy pojazdów rządowych:
Lekka belka dachowa
Obwód 30 złącze wtykowe tuleja
30
51 Obowiązuje dla modelu 169.090:
Wentylator chłodzący
Niskotemperaturowa pompa płynu chłodzącego
10
52 VICS+ETC punkt separacji napięcia zasilania (Japonia) (pojazdy do 31.5.06)
Obowiązuje dla modelu 169.090:
Elektryczna jednostka sterująca napędem
5
Zapasowe (pojazdy od 1.6.06) 7.5
Jednostka sterująca systemem połączeń alarmowych (USA) (pojazdy do 31.5.06) 7.5
53 Tylna zapalniczka do papierosów z podświetleniem popielniczki
Gniazdo wewnętrzne
30
54 Wzmacniacz systemu nagłośnieniowego
Głośnik modułu basowego
25
Obowiązuje dla modelu 169.090:
Elektryczna jednostka sterująca napędem
5
55 Lewy przedni zespół świateł (Bi-ksenon)
Prawy przedni reflektor (Bi-ksenon)
7.5
Lewy przedni zespół świateł (Hi-ksenon) 10
56 Zapasowe 10
Prawy przedni reflektor (Hi-ksenon) 10
57 Gniazdo zaczepu przyczepy (13-biegunowe) (pojazdy od 1.6.05) 15
Jednostka sterująca bramką audio (Japonia) (pojazdy do 31.5.05) 25
Jednostka sterująca SDAR
Jednostka sterująca systemem połączeń alarmowych (USA)
7.5
58 Jednostka sterująca przyczepy
Obowiązuje dla modelu 169.090:
Jednostka sterująca bramki pojazdu
25
59 Jednostka sterująca przyczepy (pojazdy do 31.5.05)
Gniazdo zaczepu przyczepy (13-biegunowe) (pojazdy od 1.6.05)
20
Obowiązuje dla modelu 169.090:
Jednostka sterująca systemu zarządzania bateriami 1
5
60 Blok złączy gniazda sterownika 20
61 Blok łącznika przedniego fotela pasażera 20
62 Obwód 15 przekaźnik (2) (SA: ksenon, telefon komórkowy) 25
63 Zapasowe (pojazdy do 31.5.05)
Jednostka sterująca bramką audio (Japonia) (pojazdy od 1.6.05)
Dotyczy pojazdów rządowych:
Lekka belka dachowa
25
Jednostka sterująca systemem połączeń alarmowych (USA) (pojazdy od 1.6.05)
Jednostka sterująca SDAR
7.5
Obowiązuje dla modelu 169.090:
Jednostka sterująca systemu zarządzania bateriami 2
5
64 Obowiązuje dla silnika 266:
Przekaźnik pompy powietrza
40
Obowiązuje dla silnika 640:
Wiązki przewodów silnika/złącze komory silnika
Stopień wyjściowy czasu świecenia
80
65 Elektryczna jednostka sterująca wspomagania kierownicy (ES) 80
66 Jednostka sterująca SAM 60
67 Obwód 15R przekaźnik (2) (SE) 50
68 Obowiązuje dla silnika 266.920 i silnika 266.940 z przekładnią 722:
AAC z wbudowanym dodatkowym silnikiem wentylatora
50
Dotyczy silników 640.940, 640.941, 266.960, 266.980 oraz silników 266.920, 266.940 z (zaczepem przyczepy):
AAC z wbudowanym dodatkowym silnikiem wentylatora
60
69 Obwód 15R przekaźnik (1) 50
70 Obwód 15 przekaźnik (1) 60
71 Obowiązuje dla silnika 640:
Wzmacniacz grzałki PTC
150
72 Obwód 30 złącze wtykowe tuleja
Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS]) (Taxi)
60

Numer
Funkcja
A
80 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
81 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
82 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
83 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30

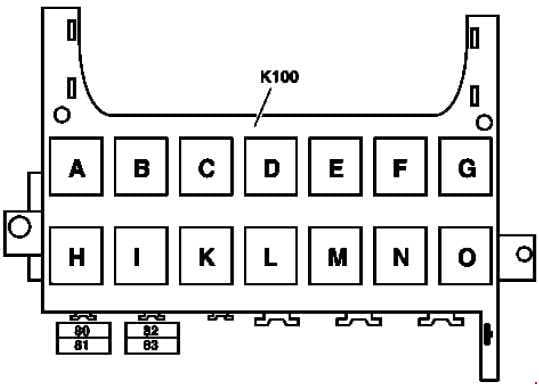

Przekaźnik
A Obwód 15R przekaźnik (2) (SA)
B Obwód 15R przekaźnik (1)
C Przekaźnik klaksonu
D Podgrzewany przekaźnik tylnej szyby
E Wycieraczki stopień 1/2 przekaźnika
F Wycieraczki WŁĄCZ/WYŁĄCZ przekaźnik
G Obwód 15 przekaźnik (1)
H Przekaźnik rezerwowy
I Przekaźnik pompy powietrza
K Przekaźnik pompy paliwa
L Obwód silnika 87 przekaźnik
M Przekaźnik rozrusznika
N Obwód 87F przekaźnik
O Obwód 15 przekaźnik (2) (SA: ksenon, telefon komórkowy)
