Mercedes-Benz Klasa M W163 (1997-2005) – bezpieczniki i przekaźniki
Ten schemat dotyczy pierwszej generacji Mercedesa Klasy M, oznaczanej jako W163, produkowanej w latach 1997-2005. Obejmuje między innymi wersje ML 230, ML 270 CDI, ML 320, ML 350, ML 400 CDI, ML 430, ML 500 i ML 55 AMG.
W samochodzie występują dwie główne lokalizacje bezpieczników: skrzynka z tyłu po lewej stronie komory silnika oraz dodatkowy panel w przestrzeni na nogi przedniego pasażera. Układ skrzynki pod maską zmieniono 1 września 2001 roku, dlatego w artykule znajdują się dwie osobne, kompletne tabele.
Obsadzenie zależy od silnika, numeru VIN, rynku sprzedaży i wyposażenia. Przed wymianą zawsze porównaj numer oraz amperaż z kartą znajdującą się na pokrywie konkretnej skrzynki.
Dla kolejnej generacji zobacz Mercedes-Benz ML W164 2005-2011 – bezpieczniki. Wszystkie wpisy marki znajdziesz w kategorii Mercedes.
Spis treści
- Najczęściej sprawdzane bezpieczniki
- Lokalizacja skrzynek
- Skrzynka pod maską do 31.08.2001
- Skrzynka pod maską od 01.09.2001
- Panel przy nogach pasażera
- Typowe problemy
- FAQ
Najczęściej sprawdzane bezpieczniki Mercedes W163
| Problem | Bezpiecznik lub przekaźnik | Lokalizacja |
|---|---|---|
| Zapalniczka / przednie gniazdo | F2: 20 A lub 15 A zależnie od VIN; w części wykazów także F10 10 A* | Panel pasażera lub skrzynka pod maską |
| Pompa paliwa – benzyna | F13 20 A i przekaźnik K2; w starszym wariancie także F38 20 A i K3 | Panel pasażera / komora silnika |
| Przednie wycieraczki | F7: 15 A przed 01.09.2001 lub 30 A od 01.09.2001; przekaźnik K17 | Komora silnika |
| Tylna wycieraczka | F3 15 A w panelu pasażera; w starszym wariancie F6 7,5 A | Kabina / komora silnika |
| Dmuchawa nawiewu | F4 40 A w późniejszym panelu pasażera; starszy układ F43 30 A | Kabina / komora silnika |
| Ogrzewanie tylnej szyby | F17 25 A i przekaźnik K4; w starszym układzie także F36 25 A i K1 | Kabina / komora silnika |
| Centralny zamek | F42 20 A oraz przekaźniki K15, K20, K23 i K24 | Komora silnika |
| Szyby elektryczne | F24 i F25 po 25 A w późniejszym panelu; starszy układ F29 i F30 po 30 A | Kabina / komora silnika |
| Światła mijania | F34 i F35 po 7,5 A w starszym układzie; w późniejszym układzie zależnie od wykonania panelu | Komora silnika |
| Światła drogowe | F3 15 A i F5 7,5 A przed 01.09.2001; po zmianie także F20 i F21 po 7,5 A w panelu pasażera | Komora silnika / kabina |
| Klakson | F37 20 A; w późniejszym wariancie dodatkowo F48 20 A | Komora silnika |
| Skrzynka rozdzielcza / napęd | F8 25 A oraz sterownik N78 | Komora silnika |
| ESP / układy trakcyjne | F27 40 A i przekaźnik K25 w starszym wariancie | Komora silnika |
| Pompa spryskiwaczy reflektorów | F19 30 A i przekaźnik K5 w panelu pasażera | Kabina |
* Uwaga dotycząca zapalniczki: dostępne wykazy nie są zgodne. Szczegółowa tabela głównej skrzynki wskazuje F10 10 A, natomiast inne zestawienia dla W163 przypisują przednią zapalniczkę do F2 w panelu pasażera: 20 A do VIN A289564 / X754619 i 15 A od VIN A289565 / X754620. Instrukcja producenta nie podaje jednej wartości dla wszystkich wersji i nakazuje korzystać z karty na pokrywie odpowiedniej skrzynki. Nie montuj bezpiecznika o wyższym amperażu bez potwierdzenia w samochodzie.
Gdzie znajdują się skrzynki bezpieczników?

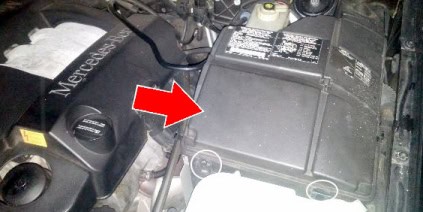

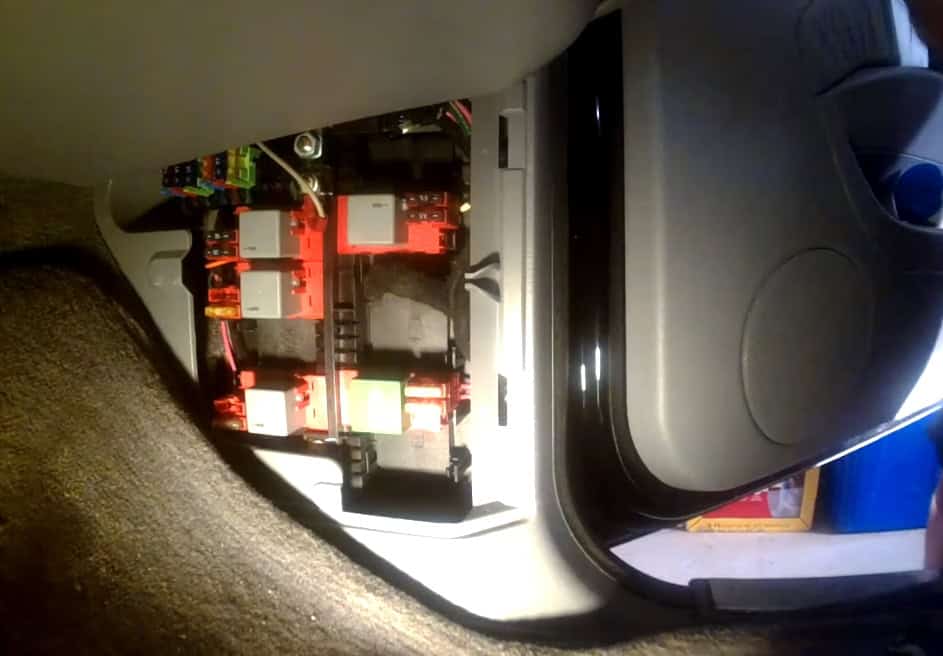

Główna skrzynka bezpieczników i przekaźników znajduje się z tyłu po lewej stronie komory silnika. Aby ją otworzyć, należy zwolnić zatrzaski i unieść pokrywę.
Dodatkowa skrzynka znajduje się w przedniej części kabiny, przy nogach pasażera, za osłoną mocowaną obrotowymi zamkami.

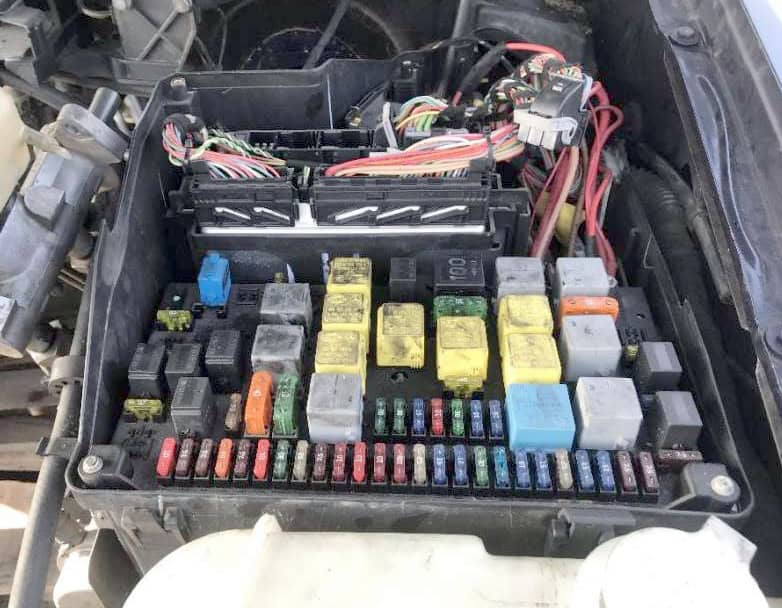

Skrzynka pod maską – do 31 sierpnia 2001 roku
Poniższy wariant stosowano w samochodach wyprodukowanych do końca sierpnia 2001 roku. Wartości mogą różnić się zależnie od silnika i wyposażenia.
Bezpieczniki
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| 1 | 15 | Gniazdo wewnętrzne (X58 / 1) |
| 2 | 7,5 | Zestaw wskaźników (A1): Lewy przedni kierunkowskaz (A1e1); Lewy przedni kierunkowskaz (E1): Lewy kierunkowskaz (E1e5) Lewy lewy tylne światło (E3): Lewy kierunkowskaz (E3e1) Lewy pomocniczy kierunkowskaz (E22/1) Wewnętrzna tuleja łącząca, obwód L (Z53/4) Złącze zaczepu przyczepy (X52) |
| 3 | 15 | Zespół prawego przedniego światła (E2): Prawe światło drogowe (E2e1) |
| 4 | 30 | Zasilanie dachu przesuwno-uchylnego (SHD), obwód 30: Silnik dachu przesuwno-uchylnego (SHD) (M12) |
| 5 | 7,5 | Zespół lewego przedniego światła (E1): Lewe światło drogowe (E1e1) Zestaw wskaźników (A1): Lampka kontrolna świateł drogowych (A1e3) |
| 6 | 7,5 | Silnik wycieraczki tylnych drzwi (M6 / 4) |
| 7 | 15 | Przełącznik kombinowany (S4): Przełącznik świateł awaryjnych (S6/1s1) Przełącznik układu spryskiwaczy szyby przedniej (S4s4) Przełącznik wycieraczek (S4s5) Silnik wycieraczek (M6/1) Przekaźnik K17: Przekaźnik okresowy wycieraczek przedniej szyby. |
| 8 | 25 | Jednostka sterująca skrzynią rozdzielczą (N78) |
| 9 | 7,5 | Zestaw wskaźników (A1); Oświetlenie tablicy rejestracyjnej: Oświetlenie tablicy rejestracyjnej lewe (E19/3V); Prawe tylne oświetlenie tablicy rejestracyjnej (E19/4); Oświetlenie tablicy rejestracyjnej, lewy uchwyt koła zapasowego (E19/5); Lampka tablicy rejestracyjnej, prawy uchwyt na koło zapasowe (E19/6); Tuleja złącza kokpitu, obwód 58d (Z50/1): Przełącznik lewej szyby (S21/13y); Prawy przełącznik szyby (S21/14) (diody elektroluminescencyjne); Lewy przedni przełącznik SIH (S51/1); prawy przedni przełącznik SIH (S51/2) (diody elektroluminescencyjne); Grzałka/przełącznik AC (S98) (diody elektroluminescencyjne); Kombinacja przełączników 2-pozycyjnych (S97/6) (diody elektroluminescencyjne); Przełącznik ESP OFF (S76/6) (diody elektroluminescencyjne); Włącznik lusterka zewnętrznego, składany i rozkładany (S50/1) (dioda elektroluminescencyjna); Elektryczny przełącznik regulacji zasięgu świateł (SI/1) (dioda elektroluminescencyjna); Przełącznik wycieraczek / spryskiwaczy tylnej szyby (S78) (dioda elektroluminescencyjna); Przełącznik dachowy (S13/2) (dioda elektroluminescencyjna); Przełącznik światła cofania (S16/2); Oświetlenie (R3e1); Grupa przełączników konsoli środkowej (S21). |
| 10 | 10 | Radio (A2); Tuleja łącznika dachowego, obwód 15R (Z54/1): Lewa osłona przeciwsłoneczna z podświetlanym lusterkiem (Е14/ 1); Prawa osłona przeciwsłoneczna z podświetlanym lusterkiem (E14/2); Jednostka sterująca komputera pokładowego (N41); Automatyczna ściemnianie Wewnętrzne lusterko wsteczne (H7); Przednia zapalniczka (z podświetleniem popielniczki) R3: Element grzewczy (R3r1); Lampka w schowku na rękawiczki (E13/1) ; Zestaw wskaźników (A1): Wskaźnik poduszki powietrznej i lampka ostrzegawcza (A1e15). |
| 11 | 10 | Czujnik masowego przepływu powietrza z gorącą folią (B2 / 5); Czujnik położenia wałka rozrządu (L5 / 1); Zawory wtrysku paliwa (Y62); W przypadku M111: • Moduł sterujący HFM (N3 / 4). |
| 12 | 7,5 | Wewnętrzna tuleja łącząca, obwód 58L (Z53 / 6): • Złącze zaczepu przyczepy (X52); • Lewe światło tylne (E3); • Lewe światło tylne i pozycyjne (E3e2); Zespół lewego przedniego światła (E1): • Lewe światło pozycyjne i postojowe ( E1e3); • Lewe światło obrysowe pozycyjne (E1e6). |
| 13 | 10 | Tuleja łącznika dachowego, obwód 30 (Z54 / 2): • Przednia lampa kopułkowa (z opóźnieniem wyłączenia i przednią lampką do czytania) (E15 / 2); • Tylna lampa wewnętrzna (E15 / 3); • Lampa kopułkowa z tyłu po lewej stronie (E15 / 8); • Lampa kopułkowa Z tyłu po prawej stronie (E15 / 9); • Jednostka sterująca komputera pokładowego (N41);Zestaw wskaźników (A1): • Lampka ostrzegawcza pasa bezpieczeństwa (A1E9); Czujnik kąta skrętu kierownicy (N49); Złącze danych (X11 / 4). |
| 14 | 10 | Diesel: Urządzenie sterujące wtryskiem;Zawór recyrkulacji spalin. |
| 15 | 10 | Wewnętrzna tuleja łącząca, obwód 54 (Z52 / 6): Lewe tylne światło stopu (E3):• Lewe światło stopu (E3e4); Prawe tylne światło (E4): • Prawe światło stopu (E4e4); • Zamontowane centralnie wysoko światło stop (E21); • Centralne wysoko zamontowane światło stopu, uchwyt koła zapasowego (E35); • Złącze zaczepu przyczepy (X52). |
| 16 | 15 | Złącze diagnostyczne (X11 / 4) Przełącznik świateł cofania (S16 / 2) Tuleja złącza kokpitu, obwód 15 (Z50 / 2): • Jednostka sterująca klimatyzacją (N19); • Przełącznik ogrzewania / AC (S98); • Przełącznik dmuchawy (S98s1); • Termostat (S98p1); • Przełącznik recyrkulacji powietrza, Lampka kontrolna (S98h1); • Oświetlenie (S98e1); • Włącznik oświetlenia (S98e2); • Przełącznik recyrkulacji powietrza (S98s2); • Lampka kontrolna włączenia klimatyzacji (S98h2); • Włącznik oświetlenia (S98e2); • Klimatyzacja Włącznik (S98s3); • Silnik siłownika klapy recyrkulacji powietrza (M39); • Jednostka sterująca klimatyzacją (N19). |
| 17 | 15 | Skrzynka połączeniowa przestrzeni ładunkowej (X58 / 4) |
| 18 | 25 | Złącze zaczepu przyczepy (X52) |
| 19 | 15 | M111: Moduł sterujący HFM (N3 / 4); Regulowany elektromagnes rozrządu wałka rozrządu (Y49); Zawór odcinający filtra z węglem aktywnym (Y58); M112 / 113: Złącze zaciskowe 87 M2e (Z7 / 36); • Zawór przełączający kolektora dolotowego (Y22 / 5); • Zawór przełączający EGR (Y27); • Zawór podciśnieniowy pompy powietrza (Y32); • Sonda lambda O2 – lewa, przed katalizatorem. (G3 / 3); • O2-Prawy czujnik tlenu, przed katalizatorem. (G3 / 4) Zawór sterujący przedmuchu (AKF) (Y58 / 1); O2-Lewy czujnik tlenu, za katalizatorem. (G3 / 5); O2-prawy czujnik tlenu, za katalizatorem. (G3 / 6); M113: Zawór wyłączający butlę 1Y80;Zawór wyłączający butlę 1Y80. |
| 20 | 15 | Lewe elektrycznie regulowane i podgrzewane lusterko zewnętrzne (M21 / 1), prawe elektrycznie regulowane i podgrzewane lusterko zewnętrzne (M21 / 2); Podgrzewanie lusterek. |
| 21 | 25 | Z systemem dźwięku: Wzmacniacz dźwięku (A2 / 13); Radio (A2). |
| 22 | – | Wewnętrzna tuleja łącząca, obwód 15 (Z51 / 5) • Moduł sterujący ETC [EGS] (N15 / 3); • Przełącznik rozpoznawania zasięgu transmisji (S16 / 10); • Elektrozawór blokujący, zapadka rezerwowa / postojowa (Y66 / 1); • Sterowanie skrzynią rozdzielczą (N78); • Jednostka sterująca systemów trakcyjnych (N47); Z ESP: • Czujnik kąta skrętu (N49);Zestaw wskaźników (A1) (F1k3) Przekaźnik pompy paliwa; Przycisk tempomatu (S40); Z M111: Jednostka sterująca HFM-SFI (N3 / 4); Z M112 / 113: Sterownik elektroniki silnika (N3 / 10). |
| 23 | – | Zapasowy |
| 24 | 7,5 | Wewnętrzna tuleja złącza, obwód 58R (Z52 / 4): • Złącze zaczepu przyczepy (X52); Zespół prawego przedniego światła (E2): • Prawe światło pozycyjne i postojowe (E2e3); Prawe tylne światło (E4): • Prawe tylne światło i światło postojowe (E4e2); Światło obrysowe boczne prawe (E2e6). |
| 25 | 7,5 | Zespół prawego przedniego światła (E2): • Prawe światło kierunkowskazu (E2e5); Prawe tylne światło ( E4) • Prawe światło kierunkowskazu (E4e1); Prawy dodatkowy kierunkowskaz (E22 / 2); Sterownik systemu trakcji (N47); Wewnętrzna tuleja złącza, Obwód R (Z53 / 5): • Złącze zaczepu przyczepy (X52)Zestaw wskaźników (A1): • Lampka kierunkowskazów prawego kierunkowskazu (A1e2). |
| 26 | 15 | Złączka, obwód 15 z bezpiecznikiem (Z3 / 29): • Cewki zapłonowe M111 (T1); • Cewki zapłonowe M112 (T1); • Cewki zapłonowe M113 (T1). |
| 27 | 40 | Jednostka sterująca systemami trakcyjnymi (N47) |
| 28 | 20 | Wewnętrzna tuleja łącząca podgrzewanych siedzeń (Z53 / 8): Dostawa lewych / prawych podgrzewanych siedzeń: • Przekaźnik podgrzewanych siedzeń, etap 1 (K59); • Przekaźnik podgrzewanych siedzeń, etap 2 (K59 / 1); • Podgrzewana poduszka lewego przedniego siedzenia (R13 / 1) / Podgrzewana poduszka prawego przedniego siedzenia (R13 / 3); • Podgrzewana poduszka lewego przedniego oparcia (R13 / 2) Podgrzewana poduszka prawego przedniego oparcia (R13 / 4). |
| 29 | 30 | Grupa przełączników w konsoli środkowej (S21): • Przełącznik prawej przedniej szyby (S21s2); • Silnik prawej przedniej szyby (M10 / 4); • Przełącznik lewej tylnej szyby (S21s3); Kombinacja przełączników, elektryczne szyby, tylna konsola środkowa (S21 / 15): • Przełącznik lewej tylnej szyby (S21 / 15s1); • Silnik elektrycznego podnośnika szyby: tylne lewe (M10 / 5); Przekaźnik 16: Prawe przednie okno elektryczne (F1k16). |
| 30 | 30 | Grupa przełączników konsoli środkowej (S21): • Przełącznik lewej przedniej szyby (S21s1); • Przełącznik prawej szyby tylnej (S21s4); Kombinacja przełączników, elektryczne szyby, tylna konsola środkowa (S21 / 15): • Przełącznik prawej przedniej szyby (S21 / 15s2); Przekaźnik 18: Lewe przednie okno elektryczne (F1k18). |
| 31 | 15 | Grupa przełączników konsoli środkowej (S21): • Przełącznik, elektryczna regulacja lusterka zewnętrznego (S50); Tuleja złącza kokpitu, okno uchylne (Z50 / 13): Tylne okno uchylne: • Przełącznik lewego okna uchylnego (S21 / 13); • Przełącznik prawego okna uchylnego ( S21 / 14); Przełącznik dachu przesuwno-uchylnego (S13 / 2). |
| 32 | 30 | Przełącznik regulacji prawego przedniego siedzenia (S23) Zespół silnika regulacji prawego przedniego siedzenia (M26) • Silnik do przodu / do tyłu (M26 / m1); • Silnik do góry / do dołu z tyłu (M26 / m2); • Silnik do góry / do dołu z przodu (M26 / m3); • Silnik oparcia przód / tył (M26 / m5). |
| 33 | 30 | Przełącznik regulacji lewego przedniego siedzenia (S22) Grupa silnika regulacji siedzenia: Lewy przód (M25). |
| 34 | 7,5 | Zespół lewego przedniego światła (E1): Lewe światło mijania (E1e2) (S1 / 1 Elektryczny przełącznik regulacji zasięgu reflektorów); Silniki regulacji zasięgu lewego reflektora (E1m1), silniki regulacji zakresu prawego reflektora (E1m2). |
| 35 | 7,5 | Zespół prawego przedniego światła (E2): prawe światło mijania (E2e2). |
| 36 | 25 | Ogrzewanie tylnej szyby |
| 37 | 20 | Klakson dwutonowy: • Dwutonowy system sygnalizacji (H1); • Dwutonowy system sygnalizacji, drugi klakson (H1 / 1). |
| 38 | 20 | Pompa paliwa z czujnikiem poziomu paliwa (M3 / 3) |
| 39 | – | Zapasowy |
| 40 | 25 | Pompa próżniowa (M 612.963) |
| 41 | 25 | Przekaźnik pompy obiegowej (F1k19) Tuleja łącząca prawą komorę silnika, pompa (Z57 / 2): • Pompa obiegowa chłodziwa (M13); • Silnik dmuchawy skrzynki z modułami (M2 / 2); Diesel: Nagrzewnica stacjonarna. |
| 42 | 20 | Centralny zamek: • Silnik centralnego zamka lewych drzwi przednich (M14 / 6); • Silnik centralnego zamka prawych drzwi przednich (M14 / 5); Tuleja łącząca, wewnętrzny zamek centralny (Z53 / 1): • Silnik centralnego zamka drzwi tylnych (M14 / 7); • Silnik CL [ZV] lewych drzwi tylnych (M14 / 8); • Silnik CL [ZV] drzwi tylnych prawych (M14 / 9); • Silnik klapki wlewu paliwa CL [ZV] (M14 / 10). |
| 43 | 30 | Przekaźnik dmuchawy nagrzewnicy (F1 k21); Silnik dmuchawy (М2). |
| 44 | 30 | Przekaźnik wentylatora silnika, stopień 1 (Flk26); Przekaźnik wentylatora silnika, stopień 1 (F1k26); Lewa tuleja złącza komory silnika, wentylator (Z56 / 2); • Lewy dodatkowy wentylator (M4m1); • Prawy dodatkowy wentylator (M4m2). |
| 45 | 40 | Elektryczna pompa powietrza (M33) |
| 46 | 7,5 | Tuleja złącza kokpitu, tylne światło przeciwmgielne (Z50 / 10): • Kombinacja przełączników 2-pozycyjnych (S96 / 7) (dioda tylnego światła przeciwmgielnego); Lewe tylne światło (E3), prawe tylne światło ( E4);• Lewe tylne światło przeciwmgielne (E3e5), prawe tylne światło przeciwmgielne (E4e5); Złącze zaczepu przyczepy (X52). |
| 47 | 15 | Lewe złącze w komorze silnika, dodatkowy reflektor (Z56 / 4) Lewy przedni reflektor (E1): • Lewe światło przeciwmgielne (E1e4) • Lewe dodatkowe światło drogowe (E1e7), prawe dodatkowe światło drogowe (E2e7) Prawy przedni reflektor (E2) |
Przekaźniki
| Oznaczenie | Przeznaczenie |
|---|---|
| K1 | Podgrzewany przekaźnik tylnej szyby |
| K2 | Moduł przekaźnika wentylatora (K39) |
| K3 | Elektryczny przekaźnik pompy paliwa (z wyjątkiem silnika 612.963) |
| K4 | Przekaźnik kierunkowskazów w lewo |
| K5 | Obwód 58 przekaźnika, oświetlenie tablicy rejestracyjnej / zestaw wskaźników |
| K6 | Elektroniczny program stabilności (ESP) / przekaźnik wyłączania świateł stopu |
| K7 | Przekaźnik sygnału skrętu w prawo |
| K8 | Przekaźnik rozrusznika (przełącznik elektromagnetyczny, zacisk 50) |
| K9 | Obwód przekaźnika 58R (prawa lampa stojąca) |
| K10 | Zapasowy |
| K11 | Obwód 15 przekaźnika opóźniony (tylko silnik 612.963) |
| K12 | Obwód 15 przekaźnika |
| K13 | Obwód przekaźnika 58L (lewa lampa stojąca) |
| K14 | Przekaźnik komfortowy |
| K15 | Przekaźnik centralnego zamka, odblokowanie tylnej klapy |
| K16 | Przekaźnik prawej przedniej szyby |
| K17 | Przekaźnik wycieraczek przednich, przerywany |
| K18 | Przekaźnik lewej przedniej szyby |
| K19 | Przekaźnik pompy obiegowej nagrzewnicy i bezpiecznik wentylatora skrzynki oraz skrzynka przekaźników |
| K20 | Przekaźnik centralnego zamka: Blokowanie wszystkich drzwi |
| K21 | Przekaźnik dmuchawy nagrzewnicy |
| K22 | Przekaźnik świateł mijania i stykowy |
| K23 | Przekaźnik centralnego zamka: odblokowanie drzwi pasażera z przodu, drzwi tylnych i klapy zbiornika paliwa |
| K24 | Przekaźnik centralnego zamka: Odblokowanie drzwi kierowcy |
| K25 | Przekaźnik zespołu hydraulicznego ETS / ESP |
| K26 | Przekaźnik wentylatora silnika, stopień 1, z klimatyzacją |
| K27 | Zapasowy |
| K28 | Przekaźnik pompy wtrysku powietrza wtórnego |
| K29 | Przekaźnik tylnych świateł przeciwmgielnych |

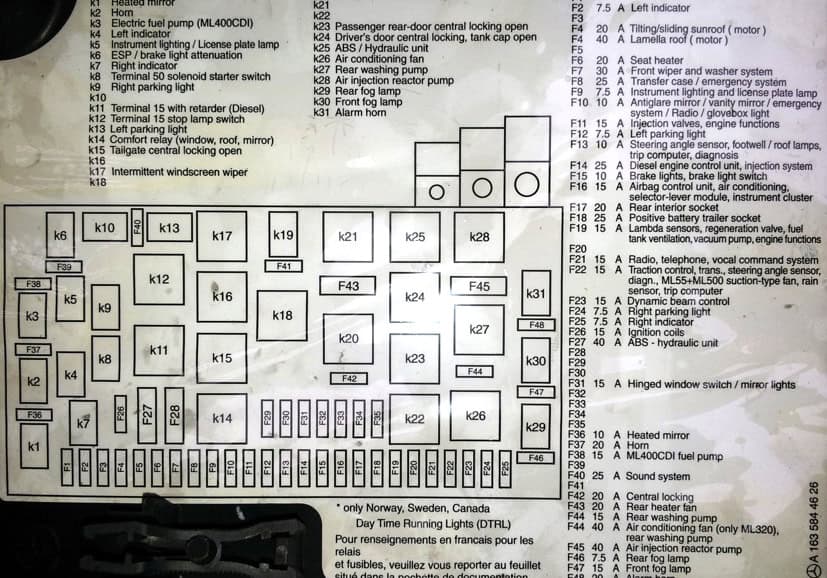

Skrzynka pod maską – od 1 września 2001 roku
Od września 2001 roku zmieniono obsadzenie części pozycji. Pojawiły się też różnice zależne od konkretnego modelu, między innymi ML 400 CDI, ML 55 AMG i wersji z rozbudowanym wyposażeniem.
Uwaga: w materiałach źródłowych dwa obwody występują pod numerem 44. W tabeli oznaczono je jako 44A i 44B, aby ich nie pomylić.
Bezpieczniki
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| 1 | – | Nie przypisano |
| 2 | 7,5 | Zestaw wskaźników (A1): • Lewy kierunkowskaz (A1e1) Lewy przedni kierunkowskaz (E1): • Lewy kierunkowskaz (E1e5) Lewy tylny kierunkowskaz (E3): • Lewy kierunkowskaz (E3e1) Lewy pomocniczy kierunkowskaz (E22 / 1) Wewnętrzna tuleja łącząca, obwód L (Z53 / 4) • Złącze zaczepu przyczepy (X52) |
| 3 | – | Nie przypisano |
| 4 | 20 | Zasilanie dachu przesuwno-uchylnego (SHD), obwód 30: • Silnik dachu przesuwno-uchylnego (SHD) (M12) |
| 5 | – | Nie przypisano |
| 6 | 20 | Podgrzewacz siedzenia |
| 7 | 30 | Przełącznik zespolony (S4): • Przełącznik świateł awaryjnych (S6 / 1s1) • Przełącznik układu spryskiwaczy szyby przedniej (S4s4) • Przełącznik wycieraczek (S4s5) Silnik wycieraczek (M6 / 1) Pompa płynu do spryskiwaczy szyby przedniej (M5 / 1) Przekaźnik k17: Wycieraczka przednia przekaźnik interwałowy |
| 8 | 25 | Jednostka sterująca skrzynki rozdzielczej (N78) / jednostka sterująca E-Call (A35 / 8) |
| 9 | 7,5 | Zestaw wskaźników (A1) Oświetlenie tablicy rejestracyjnej: • Oświetlenie tablicy rejestracyjnej lewych drzwi tylnych (Е19 / 3), oświetlenie tablicy rejestracyjnej prawych tylnych drzwi (E19 / 4), • Oświetlenie tablicy rejestracyjnej, lewy uchwyt koła zapasowego (E19 / 5), oświetlenie tablicy rejestracyjnej, prawy uchwyt na koło zapasowe (E19 / 6) Tuleja złącza kokpitu, obwód 58d (Z50 / 1): • Przełącznik lewej szyby (S21 / 13), przełącznik prawej szyby (S21 / 14) (światło diody elektroluminescencyjne) • Lewy przedni wyłącznik SIH (S51 / 1), prawy przedni wyłącznik SIH (S51 / 2) (diody elektroluminescencyjne) • Kombinacja przełączników 2-pozycyjnych (S97 / 6) (diody elektroluminescencyjne) • Wyłącznik ESP OFF (S76 / 6) (diody elektroluminescencyjne) • Włącznik lusterka zewnętrznego, składany i rozkładany (S50 / 1) (dioda elektroluminescencyjna) • Elektryczny przełącznik regulacji zasięgu świateł (S1 / 1) (dioda elektroluminescencyjna) • Przełącznik wycieraczek / spryskiwaczy tylnej szyby (S78) (dioda elektroluminescencyjna) • Przełącznik uchylno-przesuwnego dachu (S13 / 2) (dioda elektroluminescencyjna) • Lampa cofania przełącznik (S16 / 2) • Oświetlenie (R3e1) • Zespół przełączników konsoli środkowej (S21) |
| 10 | 10 | Radio (A2) Tuleja łącznika dachowego, obwód 15R (Z54 / 1) • Osłona przeciwsłoneczna lewa z podświetlanym lusterkiem (Е14 / 1) • Prawa osłona przeciwsłoneczna z podświetlanym lusterkiem (E14 / 2) • Automatyczne ściemnianie lusterka wstecznego (H7) Przednia zapalniczka z podświetleniem popielniczki (R3) • Element grzejny (R3r1) Lampka schowka na rękawiczki (E13 / 1) Zestaw wskaźników (A1): • Wskaźnik poduszki powietrznej i lampka ostrzegawcza (A1e15) |
| 11 | 15 | Czujnik masowego przepływu powietrza z gorącą folią (B2 / 5) Czujnik położenia wałka rozrządu (L5) Zawory wtrysku paliwa (Y62) W przypadku M111: • Moduł sterujący HFM (N3 / 4) |
| 12 | 7,5 | Wewnętrzna tuleja łącząca, obwód 58L (Z53 / 6) • Złącze zaczepu przyczepy (X52) • Lewe światło tylne (E3):• Lewe światło tylne i pozycyjne (E3e2) Zespół lewego przedniego światła (E1): • Lewe światło pozycyjne i postojowe (E1e3) ) • Światło obrysowe z lewej strony (E1e6) |
| 13 | 10 | Tuleja łącznika dachowego, obwód 30 (Z54 / 2) • Przednia lampa kopułkowa (z opóźnieniem wyłączenia i przednią lampką do czytania) (E15 / 2) • Tylna lampa wewnętrzna (E15 / 3) • Lampa kopułkowa z tyłu po lewej stronie (E15 / 8 ) • Lampa kopułkowa w prawym tylnym rogu (E15 / 9) • Lewe przednie światła wnęki na nogi (E17 / 16) • Prawe przednie światła wnęki na nogi (E17 / 15) • Jednostka sterująca komputera pokładowego (TRIP) (N41) Zestaw wskaźników (A1): Układ kierowniczy czujnik kąta (N49) złącze Datalink (X11 / 4) |
| 14 | 25 | Sterownik silnika (diesel); Urządzenie sterujące wtryskiem; Zawór recyrkulacji spalin. |
| 15 | 10 | Wewnętrzna tuleja łącząca, obwód 54 (Z52 / 6) Lewe tylne światło stopu (E3)• Lewe światło stopu (E3e4) Prawe tylne światło (E4): • Prawe światło stopu (E4e4) • Środkowe górne światło stopu (E21) • Środkowe wysoko -montowane światło stopu, uchwyt na koło zapasowe (E35) • Włącznik światła stopu |
| 16 | 15 | Złącze diagnostyczne (X11 / 4) Przełącznik świateł cofania (S16 / 2) Tuleja złącza kokpitu, obwód 15 (Z50 / 2) • Jednostka sterująca klimatyzacją (N19) • Przełącznik ogrzewania / AC (S98) • Przełącznik dmuchawy (S98s1) • Termostat (S98p1) • Oświetlenie (S98el) • Oświetlenie (S98e2) • Przełącznik recyrkulacji powietrza (S98s2) • Włącznik klimatyzacji (S98s3) • Silnik siłownika klapy recyrkulacji powietrza (M39) Zestaw wskaźników (A1) |
| 17 | 20 | Skrzynka połączeniowa przestrzeni ładunkowej (X58 / 4) |
| 18 | 25 | Złącze zaczepu przyczepy (X52) |
| 19 | 15 | M111: Moduł sterujący HFM (N3 / 4) Regulowany elektromagnes rozrządu wałka rozrządu (Y49) Zawór odcinający filtra z węglem aktywnym (Y58) M112 / 113: Złącze zaciskowe 87 M2e (Z7 / 36) • Zawór przełączający EGR (Y27) • Podciśnienie pompy powietrza zawór (Y32) • O2-Lewy czujnik tlenu, przed katalizatorem. (G3 / 3) • O2-Prawy czujnik tlenu, przed katalizatorem. (G3 / 4) Zawór sterujący przedmuchu (Y58 / 1) O2 – lewy czujnik tlenu, za katalizatorem. (G3 / 5) O2-prawy czujnik tlenu, za katalizatorem. (G3 / 6) |
| 20 | – | Nie przypisano |
| 21 | 15 | Radio (A2); Telefon komórkowy; System sterowania głosem (VCS). |
| 22 | 15 | Wewnętrzna tuleja łącząca, obwód 15 (Z51 / 5) • Moduł sterujący ETC [EGS] (N15 / 3) • Przełącznik rozpoznawania zasięgu transmisji (S16 / 10) • Elektrozawór blokujący, zapadka rezerwowa / postojowa (Y66 / 1) • Sterowanie skrzynią rozdzielczą (N78) • Jednostka sterująca systemów trakcyjnych (N47) Z ESP: • Czujnik kąta skrętu (N49)Zestaw wskaźników (A1) Przycisk tempomatu (S40) Z M111: Jednostka sterująca HFM-SFI (N3 / 4) Z M112 / 113: Sterownik elektroniki silnika (N3 / 10) Sterownik wentylatora ssącego (N65 / 2) w modelach 163.174 / 175 Czujnik deszczu (B38) |
| 23 | 15 | Moduł sterujący regulacją zakresu reflektorów (N71) |
| 24 | 7,5 | Wewnętrzna tuleja złącza, obwód 58R (Z52 / 4) • Złącze zaczepu przyczepy (X52) Zespół prawego przedniego reflektora (E2) • Prawe światło pozycyjne i postojowe (E2e3) Prawe światło tylne (E4) • Prawe tylne światło i światło postojowe (E4e2) Prawa strona -światło znacznikowe (E2e6) |
| 25 | 7,5 | Prawy przedni reflektor (E2) • Prawy kierunkowskaz (E2e5) Prawy tylny reflektor (E4) • Prawy kierunkowskaz (E4e1) Prawy pomocniczy kierunkowskaz (E22 / 2) Sterownik systemu trakcji (N47) Wewnętrzna tuleja łącząca, obwód R (Z53 / 5): • Złącze zaczepu przyczepy (X52) Przyrząd do czyszczenia (A1)• Kierunkowskaz w prawo Lampka kontrolna (A1e2) |
| 26 | 15 | Końcówka złącza 15, bezpiecznik (Z3 / 29) • Cewki zapłonowe M111 (T1) • Cewki zapłonowe M112 (T1) • Cewki zapłonowe M113 (T1) |
| 27 | 40 | Jednostka sterująca systemami trakcyjnymi (N47) |
| 28 | – | Nie przypisano |
| 29 | – | Nie przypisano |
| 30 | – | Nie przypisano |
| 31 | 15 | Grupa przełączników konsoli środkowej (S21) Tuleja złącza kokpitu, okno wentylacyjne (Z50 / 13) • Przełącznik lewej szyby (S21 / 13) • Przełącznik prawej szyby (S21 / 14) Przełącznik uchylno-przesuwnego dachu (S13 / 2) Lampki w lusterkach |
| 32 | – | Nie przypisano |
| 33 | – | Nie przypisano |
| 34 | – | Nie przypisano |
| 35 | – | Nie przypisano |
| 36 | 10 | Podgrzewanie lusterek |
| 37 | 20 | Klakson dwutonowy (H1) |
| 38 | 15 | Pompa paliwa z czujnikiem poziomu paliwa (M3 / 3) tylko w modelu 163.128 |
| 39 | – | Nie przypisano |
| 40 | 25 | System audio |
| 41 | – | Nie przypisano |
| 42 | 20 | Centralny zamek: • Silnik centralnego zamka lewych drzwi przednich (M14 / 6) • Silnik centralnego zamka prawych drzwi przednich (M14 / 5) Wewnętrzna tuleja złącza centralnego zamka, silnik 1 (Z53 / 1) • Silnik centralnego zamka drzwi tylnych (M14 / 7) • Silnik CL [ZV] lewych drzwi tylnych (M14 / 8) • Silnik CL [ZV] drzwi tylnych prawych (M14 / 9) • Silnik klapki wlewu paliwa CL [ZV] (M14 / 10) |
| 43 | 20 | Silnik dmuchawy (М2) z tyłu |
| 44A | 15 | Pompa płynu do spryskiwaczy tylnych drzwi (M5 / 3) |
| 44B | 40 | Typ 163.154 / 157 Przekaźnik wentylatora silnika, stopień 1 (F1k26) Przekaźnik wentylatora silnika, stopień 1 (F1k26) Tuleja złącza lewej komory silnika, wentylator (Z56 / 2) • Dodatkowy wentylator lewy (M4m1) • Dodatkowy wentylator prawy (M4m2) |
| 45 | 40 | Elektryczna pompa powietrza (M33) |
| 46 | 7,5 | Tuleja złącza kokpitu, tylne światło przeciwmgielne (Z50 / 10) • Lewe tylne światło przeciwmgielne (E3e5), prawe tylne światło przeciwmgielne (E4e5) Złącze zaczepu przyczepy (X52) |
| 47 | 15 | Dodatkowa tuleja złącza reflektora, po prawej stronie komory silnika (Z56 / 4) Lewy przedni reflektor (E1) • Lewe światło przeciwmgielne (E1e4) • Lewe dodatkowe światło drogowe (E1e7), prawe dodatkowe światło drogowe (E2e7) Prawy przedni reflektor (E2) • Prawe światło przeciwmgielne (E2e4) |
| 48 | 20 | Sygnał dźwiękowy (H3) |
Przekaźniki
| Oznaczenie | Przeznaczenie |
|---|---|
| K1 | Przekaźnik podgrzewanych lusterek |
| K2 | Moduł przekaźnika wentylatora (K39) |
| K3 | Elektryczny przekaźnik pompy paliwa (z wyjątkiem silnika 612.963) |
| K4 | Przekaźnik kierunkowskazów w lewo |
| K5 | Obwód 58 przekaźnika, oświetlenie tablicy rejestracyjnej / zestaw wskaźników |
| K6 | Przekaźnik światła stopu |
| K7 | Przekaźnik sygnału skrętu w prawo |
| K8 | Przekaźnik rozrusznika (przełącznik elektromagnetyczny, zacisk 50) |
| K9 | Obwód przekaźnika 58R (prawa lampa stojąca) |
| K10 | Zapasowy |
| K11 | Obwód przekaźnika 15 z opóźnieniem (tylko silniki 612.963 i 628.963) |
| K12 | Obwód 15 przekaźnika |
| K13 | Obwód przekaźnika 58L (lewa lampa stojąca) |
| K14 | Przekaźnik komfortowy (okna / dach / lusterka) |
| K15 | Przekaźnik centralnego zamka, odblokowanie tylnej klapy |
| K16 | Zapasowy |
| K17 | Przekaźnik wycieraczek przednich, przerywany |
| K18 | Zapasowy |
| K19 | Zapasowy |
| K20 | Przekaźnik centralnego zamka: Blokowanie wszystkich drzwi |
| K21 | Zapasowy |
| K22 | Zapasowy |
| K23 | Przekaźnik centralnego zamka: odblokuj przednie drzwi pasażera, tylne drzwi |
| K24 | Przekaźnik centralnego zamka: Odblokowanie drzwi kierowcy i klapki wlewu paliwa |
| K25 | Zapasowy |
| K26 | Przekaźnik wentylatora silnika, stopień 1, z klimatyzacją |
| K27 | Przekaźnik pompy spryskiwacza tylnych drzwi |
| K28 | Przekaźnik pompy wtrysku powietrza wtórnego |
| K29 | Przekaźnik tylnych świateł przeciwmgielnych |

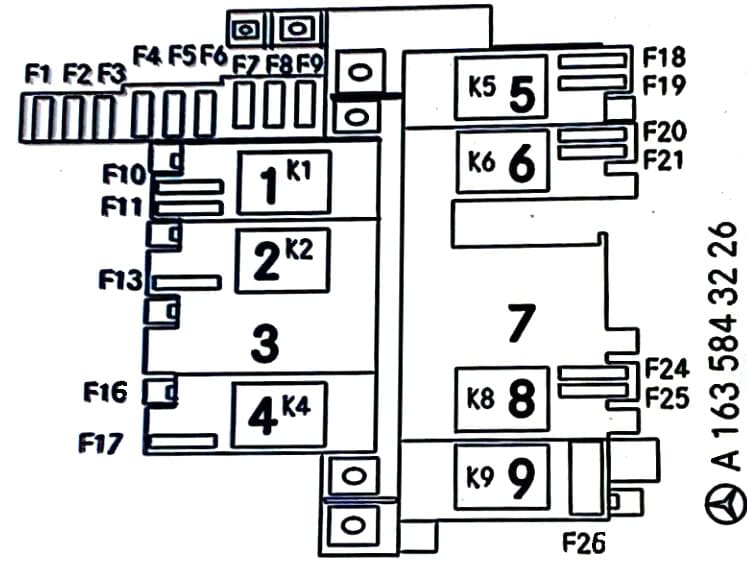

Dodatkowa skrzynka przy nogach pasażera
Panel pomocniczy znajduje się w przedniej przestrzeni na nogi pasażera. Jego obsadzenie zależy od numeru VIN. Dotyczy to między innymi zapalniczki, dmuchawy, klimatyzacji i elektrycznej regulacji foteli.
Bezpieczniki
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| 1 | 7,5 | Kontrolka AIRBAG OFF |
| 2 | 20 do VIN A289564 / X754619; 15 od VIN A289565 / X754620 | Zapalniczka przednia (z podświetleniem popielniczki) |
| 3 | 15 | Silnik wycieraczki tylnej klapy |
| 4 | 7,5 do wskazanego VIN; 40 od wskazanego VIN | Do VIN A289564 / X754619: moduł E-Call (rynek USA); od VIN A289565 / X754620: silnik przedniej dmuchawy |
| 5 | 7,5 do VIN A289564 / X754619; 15 od VIN A289565 / X754620 | Pompa podciśnienia / klimatyzacja |
| 6 | 20 | Gniazdo wewnętrzne |
| 7 | – | Nie przypisano |
| 8 | 20 do VIN A289564 / X754619; od późniejszego VIN zależnie od wyposażenia | Podgrzewanie przednich siedzeń; w późniejszym wariancie pozycja może być nieobsadzona |
| 9 | – | Nie przypisano |
| 10 | 30 do VIN A289564 / X754619; 35 od VIN A289565 / X754620 | Przełącznik regulacji lewego przedniego siedzenia |
| 11 | 30 do VIN A289564 / X754619; 35 od VIN A289565 / X754620 | Przełącznik regulacji prawego przedniego siedzenia |
| 13 | 20 | Pompa paliwa z czujnikiem poziomu paliwa (benzyna) |
| 17 | 25 | Ogrzewana szyba tylna |
| 19 | 30 | Pompa HCS [SRA] |
| 20 | 7,5 od VIN A289565 / X754620 | Prawe światło drogowe |
| 21 | 7,5 od VIN A289565 / X754620 | Lewy wskaźnik świateł drogowych / drogowych |
| 24 | 25 od VIN A289565 / X754620 | Silniki podnośników szyb tylnych i zasilanie dolnego panelu sterowania |
| 25 | 25 od VIN A289565 / X754620 | Silniki podnośników szyb przednich i zasilanie dolnego panelu sterowania |
Przekaźniki
| Oznaczenie | Przeznaczenie |
|---|---|
| K1 | Przekaźnik sterowania wygodą siedzeń |
| K2 | Przekaźnik pompy paliwa (benzyna) |
| K4 | Przekaźnik odmrażania tylnej szyby |
| K5 | Przekaźnik pompy HCS [SRA] |
| K6 | Pomocniczy przekaźnik świateł drogowych (od VIN A289565, X754620) |
| K8 | Dolny panel sterowania / przełącznik mostka stykowego (od VIN A289565, X754620) |
| K9 | Przekaźnik do zasilania napięciem zacisku 15 |
Typowe problemy elektryczne Mercedes W163
Nie działa zapalniczka lub gniazdo zasilania
Najpierw sprawdź F2 w panelu pasażera. W zależności od numeru VIN może mieć 20 A albo 15 A. W części schematów przednia zapalniczka jest także wymieniona przy F10 10 A w skrzynce pod maską. Rozstrzygająca jest karta bezpieczników w samochodzie.
Silnik kręci, ale nie uruchamia się
W wersji benzynowej sprawdź F13 i przekaźnik K2 w panelu pasażera. W starszej skrzynce pod maską pompa paliwa jest związana także z F38 20 A i przekaźnikiem K3. Należy skontrolować również bezpieczniki sterownika silnika, cewek i czujników odpowiednie dla jednostki M111, M112 lub M113.
Nie działają przednie wycieraczki
W samochodach do 31 sierpnia 2001 roku sprawdź F7 15 A. Od 1 września 2001 roku F7 ma zwykle 30 A. Z układem związany jest przekaźnik K17.
Nie działa tylna wycieraczka
Sprawdź F3 15 A w panelu pasażera. W starszej skrzynce pod maską występuje również F6 7,5 A. W późniejszej odmianie przekaźnik pompy spryskiwacza tylnej szyby oznaczono jako K27.
Nie działa dmuchawa nawiewu
W późniejszych samochodach główny silnik przedniej dmuchawy może być zabezpieczony przez F4 40 A w panelu pasażera. W starszej wersji sprawdź również F43 30 A i przekaźnik K21. Jeżeli wentylator działa tylko na wybranych biegach, częstszą przyczyną jest regulator lub rezystor.
Nie działają szyby elektryczne
W starszym wariancie sprawdź F29 i F30 po 30 A oraz przekaźniki K16 i K18. W późniejszych samochodach zasilanie szyb może przechodzić przez F24 i F25 po 25 A w panelu pasażera.
Nie działa centralny zamek
Sprawdź F42 20 A i przekaźniki K15, K20, K23 oraz K24. Problem dotyczący pojedynczych drzwi może wskazywać na uszkodzenie siłownika albo przewodów w przelotce.
Nie działa ogrzewanie tylnej szyby
Sprawdź F17 25 A i przekaźnik K4 w panelu pasażera. W starszej skrzynce pod maską występują również F36 25 A i przekaźnik K1.
Nie działa klakson
W zależności od wersji sprawdź F37 20 A oraz F48 20 A. Przy sprawnych bezpiecznikach należy skontrolować przekaźnik, klaksony i połączenia masowe.
Jak bezpiecznie wymienić bezpiecznik?
Wyłącz zapłon i wszystkie odbiorniki elektryczne. Nowy bezpiecznik musi mieć taki sam amperaż jak element przewidziany dla konkretnego obwodu.
Nie zastępuj bezpiecznika drutem, folią ani elementem o wyższej wartości. Jeżeli nowe zabezpieczenie ponownie się przepala, należy znaleźć zwarcie lub uszkodzony odbiornik.
W przypadku rozbieżności między tabelami zawsze stosuj wartość podaną na karcie znajdującej się wewnątrz pokrywy skrzynki albo w dokumentacji dobranej po numerze VIN.
Inne generacje Klasy M
FAQ
Gdzie znajduje się skrzynka bezpieczników w Mercedesie W163?
Główna skrzynka znajduje się z tyłu po lewej stronie komory silnika. Dodatkowy panel jest zamontowany w przedniej przestrzeni na nogi pasażera.
Który bezpiecznik odpowiada za zapalniczkę?
Najczęściej wskazywany jest F2 w panelu pasażera: 20 A do VIN A289564 / X754619 i 15 A od VIN A289565 / X754620. Część wykazów przypisuje ją również do F10 10 A w głównej skrzynce. Sprawdź kartę pod pokrywą.
Dlaczego występują dwa schematy skrzynki pod maską?
Mercedes zmienił układ 1 września 2001 roku. Samochody wyprodukowane wcześniej i później mają inne obsadzenie oraz wartości części bezpieczników.
Gdzie jest bezpiecznik pompy paliwa?
W wersjach benzynowych sprawdź F13 20 A i przekaźnik K2 w panelu pasażera. W starszym układzie pod maską występują także F38 20 A i przekaźnik K3.
Gdzie jest bezpiecznik dmuchawy nawiewu?
W późniejszym panelu pasażera dmuchawa może korzystać z F4 40 A. W starszym układzie pod maską sprawdź F43 30 A oraz przekaźnik K21.
Czy schemat pasuje do ML 270 CDI?
Tak, ale część pozycji dotyczy wyłącznie silników benzynowych. ML 270 CDI z silnikiem OM 612.963 ma własne obwody, między innymi pompę podciśnienia, sterowanie Diesla i przekaźnik zacisku 15 z opóźnieniem.
Czy schemat pasuje do ML 400 CDI?
Tak, jednak w późniejszej tabeli część pozycji jest oznaczona specjalnie dla modelu 163.128. Wartości należy potwierdzić według VIN.
