Mercedes ML W164 2005-2011

Mercedes-Benz Klasa M W164 z lat 2005-2011 ma kilka oddzielnych skrzynek: w bagażniku, w komorze silnika, na boku deski rozdzielczej oraz bloki bezpieczników dużej mocy przy akumulatorze i z przodu. W Dieslach BlueTEC występuje dodatkowo blok AdBlue.

Najczęściej szukane bezpieczniki ML W164

Obwód	Pozycja	Amperaż
Przednia zapalniczka	F46	15 A
Przednie / dodatkowe gniazda zasilania	F44-F45	20 A
Pompa paliwa	F57 / przekaźnik O	20 A
Wycieraczki przednie	F100	30 A
Wycieraczka tylna	F50	10-15 A
Ogrzewanie tylnej szyby	F49	30 A
Sprężarka AIRMATIC	F108	40 A

Poprzednikiem W164 jest Mercedes-Benz Klasa M W163. W164 ma inną architekturę i zdecydowanie więcej modułów SAM oraz bloków dużej mocy.

Skrzynka bezpieczników w bagażniku

Do 31.05.2006 r.

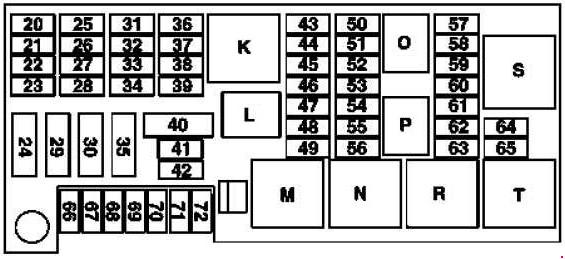

Schemat skrzynki bezpieczników w bagażniku Mercedes-Benz ML W164 do 31 maja 2006 — Skrzynka bezpieczników w bagażniku – do 31.05.2006.

Od 01.06.2006

Schemat skrzynki bezpieczników w bagażniku Mercedes-Benz ML W164 od 1 czerwca 2006 — Skrzynka bezpieczników w bagażniku – od 01.06.2006.

Numer	Funkcja	A
20	Do 2008 roku: Moduł anteny dachowej Od 2009 r: Filtr przeciwzakłóceniowy dla anteny radiowej Od 2009 r: Sterownik układu mikrofonowego (wersja japońska)	5
21	Sterownik RCP [HBF]	5
22	Sterownik PTS Odbiornik radiowy STH do zdalnego sterowania	5
23	Odtwarzacz DVD Tylna sterownik audio Przenośny punkt separacji CTEL (wersja japońska) Kompensator e-sieci Moduł Bluetooth Uniwersalny przenośny interfejs CTEL (UPCI [UHI]) sterownik (wersja japońska)	10
24	Prawy przedni odwracalny zwijacz napięcia awaryjnego	40
25	COMAND, wyświetlacz i sterownik	15
26	Sterownik prawych drzwi wejściowych	25
27	Sterownik regulacją przedniego fotela po stronie pasażera z pamięcią Przekaźnik komfortu regulacji przedniego fotela pasażera	30
28	Sterownik regulacji przedniego fotela kierowcy, z pamięcią Przekaźnik komfortu regulacji fotela kierowcy	30
29	Lewy przedni odwracalny zwijacz napięcia awaryjnego	40
30	Od 2009 r: Składana sterownik tylną kanapą Dotyczy silnika 156: Lewy zespół sterujący pompy paliwowej Prawa sterownik pompą paliwa Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Obwód sterownika pompy paliwa 30 złącze wtykowe	40
31	HS [SIH], wentylacja fotela i sterownik ogrzewaniem kierownicy	10
32	Sterownik AIRmatic	15
33	Sterownik KEYLESS-GO	25
34	Sterownik lewych drzwi przednich	25
35	Wzmacniacz systemu nagłośnieniowego Od 2009 r: Wzmacniacz subwoofera	30
36	Sterownik systemem wywołań alarmowych	10
37	Moduł zasilania kamery rezerwowej (wersja japońska) Zespół sterujący kamery cofania (wersja japońska)	5
38	Tuner telewizji cyfrowej Do 2008 roku: Sterownik bramą audio (wersja japońska) Od 2009 r: Tuner kombinowany TV (analogowy/cyfrowy) (wersja japońska) Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Moduł akumulatora wysokiego napięcia	10
39	Sterownik ciśnienia w oponach [RDK Do 2008 roku: Sterownik SDAR (wersja amerykańska) Od 2009 r: Sterownik tunera o wysokiej rozdzielczości Od 2009 r: Cyfrowa sterownik nadawaniem programów radiowych i telewizyjnych Od 2009 r: Zewnętrzny punkt separacji nawigacji (wersja dla Korei Południowej)	7.5
40	Do 2008 roku: Sterownik zamykający tylne drzwi	40
40	Od 2009 r: Sterownik zamykający tylne drzwi	30
41	Górny pulpit sterujący	25
42	Do 2008 roku: Silnik SR Od 2009 r: Górny pulpit sterujący	25
43	W 2009 r.; obowiązuje dla silnika 272, 273: Sterownik pompą paliwa Do 31.05.2006 r: Silnik wycieraczki tylnej Od 01.06.2006 r: Rezerwa.	20
44	Do 31.05.2006 r: Lewy drugi rząd siedzeń gniazdo Do 31.05.2006 r: Prawy drugi rząd siedzeń gniazdo Od 01.06.2006 r: Rezerwa. Od 2009 r: Przednie gniazdo wewnętrzne (USA) Od 2009 r: Gniazdo 115V	20
45	Skrzynka łącznikowa powierzchni ładunkowej Do 2008 roku: Przednie gniazdo wewnętrzne Od 2009 r: Prawy drugi rząd siedzeń gniazdo	20
46	Przednia zapalniczka do papierosów z podświetleniem popielniczki	15
47	Obowiązuje dla modelu 164.195 (ML 450 Hybrydowy): Wysokonapięciowa pompa chłodziwa akumulatorowego Od 2009 r: Lewy przedni podświetlany parapet drzwiowy Od 2009 r: Prawy przedni podświetlany parapet drzwiowy	10
48	Od 2009 r: Zespół sterujący blokadą mechanizmu różnicowego tylnej osi Od 2009 r.; obowiązuje dla silnika 642.820: Przekaźnik zasilania AdBlue® Od 1.7.09; obowiązuje dla modelu 164.195 lub modelu 164.1 z silnikiem 272 lub modelu 164.8 z silnikiem 642 lub 273: Separator pirotechniczny	5
49	Podgrzewana szyba tylna	30
50	Do 31.05.2006 r: Silnik wycieraczki tylnej	10
50	Od 01.06.2006 r: Silnik wycieraczki tylnej	15
51	Zawór odcinający kanister z węglem aktywnym	5
52	Do 31.5.09: Lewy przedni odwracalny zwijacz napięcia awaryjnego Do 31.5.09: Prawy przedni odwracalny zwijacz napięcia awaryjnego Od 2009 r: Zespół sterujący blokadą mechanizmu różnicowego tylnej osi	5
53	Sterownik AIRmatic Dotyczy silnika 156: Lewy zespół sterujący pompy paliwowej Prawa sterownik pompą paliwa Obowiązuje dla silnika 272, 273: Sterownik pompą paliwa Od 2009 r: Jednostka kontrolna przypadku przeniesienia	5
54	Sterownik regulacją zakresu reflektorów Przednia sterownik SAM	5
55	Zestaw wskaźników Obrotowy wyłącznik światła	7.5
56	Do 31.05.2006 r: Złącze łącza danych Dotyczy silnika 642.820: Sterownik AdBlue® Obowiązuje dla modelu 164.195: Sterownik pompą paliwa	5
57	Do 2008 roku: Pompa paliwa z czujnikiem poziomu paliwa Obowiązuje bez silnika 156: Pompa paliwa	20
58	Złącze łącza danych Centralna sterownik bramy	7.5
59	Od 2009 r: Sterownik NECK-PRO – cewka elektromagnetyczna zagłówka Od 2009 r: Przedni pasażer NECK-PRO – cewka elektromagnetyczna zagłówka	7.5
60	Oświetlenie schowka z przełącznikiem Bezpiecznik silnika i skrzynka przekaźników Tylna sterownik SAM Punkt separacji telefonu komórkowego Punkt separacji napięcia zasilania VICS+ETC (wersja japońska) Wielokonturowa pompa pneumatyczna z siedziskiem (stan na 2009 r.) Zewnętrzny punkt separacji nawigacji (Korea Południowa) Przyłącze elektryczne, tylny zderzak tylnego zderzaka wewnętrznego typu „Blind-Spot-Monitoring” (od 1.8.10) Sterownik systemem połączeń alarmowych (USA)	5
61	Do 2008 roku: Sterownik systemami ograniczania prędkości Listwa stykowa prawego przedniego fotela	10
61	Od 2009 r: Sterownik systemów ograniczających Listwa stykowa prawego przedniego fotela	7.5
62	Przełącznik regulacji przedniego fotela pasażera	30
63	Sterownik regulatora podparcia lędźwiowego kierowcy Sterownik regulatora podparcia lędźwiowego przedniego odcinka lędźwiowego pasażera Przełącznik regulacji fotela kierowcy	30
64	Rezerwa	–
65	Rezerwa	–
66	Od 2009 r: Wielokonturowa pompa pneumatyczna z siedziskiem	30
67	Silnik dmuchawy tylnej klimatyzacji	25
68	Do 2008 roku: Poduszka podgrzewana z 2. rzędu fotela lewego Do 2008 roku: Poduszka podgrzewana prawego 2 rzędu fotela z podgrzewaną poduszką Od 2009 r: HS [SIH], wentylacja fotela i sterownik ogrzewaniem kierownicy	25
69	Od 2009 r: Zespół sterujący blokadą mechanizmu różnicowego tylnej osi	30
70	Gniazdo zaczepu przyczepy (13-biegunowe) (stan na 2009 r.) Gniazdo zaczepu przyczepy (7-biegunowe)	20
70	Gniazdo zaczepu przyczepy (13-biegunowe) (do 2008 r.)	15
71	Elektryczny punkt separacji sterowania hamulca	30
72	Gniazdo zaczepu przyczepy (13-biegunowe)	15
Przekaźnik
K	Do 31.05.2006 r: Zacisk 15R przekaźnika na wyjściu zasilania, z wyłączeniem zasilania Od 01.06.2006 r: Obwód regulacji fotela 15R Od 2009 r: Przekaźnik, obwód gniazdka 15R (z wyłączeniem zasilania K) (zasilanie z elektryczną regulacją gniazda)
L	Zacisk 30X
M	Podgrzewany przekaźnik tylnej szyby
N	Obwód 15 przekaźnik / zacisk 87FW
O	Przekaźnik pompy paliwa
P	Tylny przekaźnik wycieraczki
R	Obwód R przekaźnik 115R
S	Rezerwa 1 (zmieniacz) (zasilanie gniazda przedniego)
T	Od 01.06.2006 r. Circuit 30, gniazdo dla drugiego rzędu siedzeń i przestrzeni bagażowej Od 2009 r: Rezerwa 2 (styk normalnie otwarty) (zasilanie gniazd centralnych i tylnych)
U	Od 01.06.2006 r. obwód 30, przyczepa
V	Na dzień 01.06.2006 r.

Skrzynka bezpieczników i przekaźników w komorze silnika

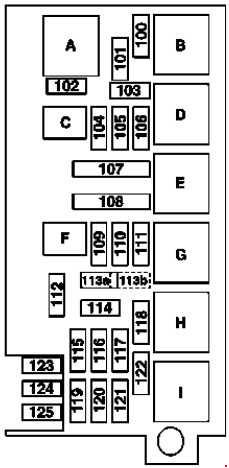

Schemat skrzynki bezpieczników i przekaźników w komorze silnika Mercedes-Benz ML W164 — Skrzynka bezpieczników i przekaźników w komorze silnika.

Numer	Funkcja	A
100	Silnik wycieraczki	30
101	AAC z wbudowanym dodatkowym silnikiem wentylatora Dotyczy silnika 156: Zacisk 87 Złącze M3e tuleja przyłączeniowa Dotyczy silników 156, 272, 273: Zawór regulacyjny płukania Obowiązuje dla silników 272, 273: Obwód 87 M1e tuleja złącza M1e Sterownik wentylatora typu ssącego Obowiązuje dla silnika 629: Sterownik CDI Obwód 30 złącze wtykowe tuleja Sterownik wentylatora ssącego Obowiązuje dla modelu 164.195: ME-SFI [ME] sterownik Komora silnika/złącze silnika Dotyczy silnika 642 z wyjątkiem 642.820: Sterownik CDI O2 przed CAT Sterownik wentylatora ssącego Dotyczy silnika 642.820: O2 przed CAT	15
102	Obowiązuje dla silnika 642.820 do 31.7.10: Pompa recyrkulacyjna do chłodnicy oleju przekładniowego Dotyczy silnika 156: Pompa cyrkulacyjna płynu chłodzącego silnika	15
102	Obowiązuje dla modelu 164.195: Pompa recyrkulacyjna do chłodnicy oleju przekładniowego Niskotemperaturowa pompa płynu chłodzącego	10
103	Obwód 87 M1e tuleja złącza M1e Sterownik CDI Do 2008 r.; Dotyczy silników 113, 272, 273: Sterownik ME-SFI [ME	25
	Obowiązuje dla modelu 164.195: ME-SFI [ME] sterownik Obowiązuje dla silnika 272, 273:ME-SFI [ME] sterownik	20
104	Dotyczy silników 156, 272, 273: Zacisk 87M2e tuleja złącza Obowiązuje dla silnika 629: Zacisk 87 – tuleja przyłączeniowa Dotyczy silnika 642.820: Zacisk 87 Tuleja złącza D2 Dotyczy silnika 642 z wyjątkiem 642.820: Sterownik CDI Obowiązuje dla modelu 164.195: Wewnętrzne i silnikowe złącze zespołu przewodów Bezpiecznik silnika i skrzynka przekaźników Dotyczy silnika 113: Sterownik ME	15
105	Dotyczy silników 156, 272, 273: ME-SFI [ME] sterownik Obwód 87 M1 i złącze wtykowe Obowiązuje dla silnika 629: sterownik CDI Dotyczy silnika 642.820: Sterownik CDI Przekaźnik pompy paliwa Dotyczy silnika 642 z wyjątkiem 642.820: Sterownik CDI Przekaźnik pompy paliwa (stan na 2009 r.) Rozrusznik (do 2008 r.) Obowiązuje dla modelu 164.195: Złącze zespołu przewodów wewnętrznych i silnika Dotyczy silnika 113: Obwód 15 – tuleja przyłączeniowa, bezpiecznik	15
106	Rezerwa	–
107	Dotyczy silników 156, 272 i 273: Elektryczna pompa powietrza Obowiązuje dla modelu 164.195: Komora silnika/złącze silnika	40
108	Agregat sprężarkowy AIRMATIC	40
109	Sterownik ESP Obowiązuje dla modelu 164.195: Sterownik układu hamulcowego z odzyskiwaniem energii	25
110	Sygnalizator alarmu	10
111	Inteligentny moduł serwo dla DIRECT SELECT	30
112	Lewy przedni zespół świateł Prawy przedni reflektor	7.5
113	Lewy klakson Prawy klakson	15
114	Do 2008 r.: – – Od 2009 r: Przednia sterownik SAM Obowiązuje dla silnika 629: sterownik CDI	5
115	Sterownik ESP Obowiązuje dla modelu 164.195: Sterownik układu hamulcowego z odzyskiwaniem energii	5
116	Sterownik elektryczny (VGS) Obowiązuje dla modelu 164.195: pojazd hybrydowy, w pełni zintegrowany sterownik przekładniowy	7.5
117	Sterownik DTR	7.5
118	Dotyczy silników 156, 272, 273: ME-SFI [ME] sterownik Obowiązuje dla silnika 629, 642: sterownik CDI	5
119	Dotyczy silnika 642.820: Sterownik CDI	5
120	Dotyczy silników 156, 272, 273: ME-SFI [ME] sterownik Obwód silnika 87 przekaźnik Dotyczy silnika 113: ME-SFI [ME] sterownik Obowiązuje dla silnika 629: sterownik CDI Obowiązuje dla silnika 629, 642: obwód silnika 87 przekaźnik	10
121	Nagrzewnica STH Obowiązuje dla modelu 164.195: Bezpieczniki i skrzynka przekaźników 2, komora silnika	20
122	Dotyczy silnika 156, 272, 273, 629, 642: rozrusznik Obowiązuje dla silników 113, 272, 273: ME-SFI [ME] sterownik	25
123	Obowiązuje dla silnika 642: czujnik kondensacji filtra paliwa z elementem grzejnym Obowiązuje dla silnika 629, 642 od 1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym	20
124	Obowiązuje dla modelu 164.120/122/822/825 od 1.6.09, Model 164.121/124/125/824: Elektrohydrauliczne wspomaganie kierownicy Obowiązuje dla modelu 164.195: Elektrohydrauliczne wspomaganie kierownicy Elektryczna sterownik sprężarki czynnika chłodniczego	7.5
125	Obowiązuje dla modelu 164.195: Sterownik elektroniki siłowej	7.5
Przekaźnik
A	Przekaźnik wycieraczek – stopień 1/2
B	Wycieraczki – włącz/wyłącz
C	Obowiązuje dla silnika 642: dodatkowa pompa obiegowa do chłodzenia oleju przekładniowego Dotyczy silnika 156: Pompa cyrkulacyjna płynu chłodzącego silnika
D	Silnik z zaciskiem 87
E	Pompa wtrysku powietrza wtórnego
F	Klakson
G	Sprężarka z zawieszeniem pneumatycznym
H	Obwód 15
I	Rozrusznik

Blok bezpieczników dużej mocy przy akumulatorze

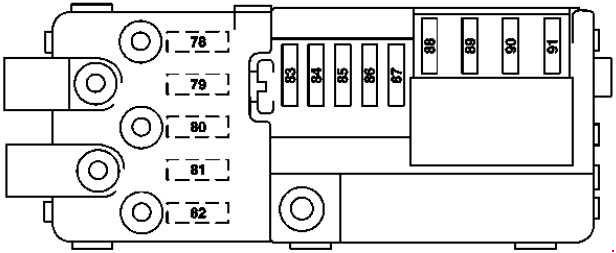

Schemat bloku bezpieczników dużej mocy przy akumulatorze Mercedes-Benz ML W164 — Blok bezpieczników dużej mocy przy akumulatorze.

Numer	Funkcja	A
78	do 30.6.09: Podgrzewacz PTC booster	100
78	do 2008 r.; od 1.7.09: Podgrzewacz PTC	150
79	Tylna sterownik SAM	60
80	Tylna sterownik SAM	60
81	Dotyczy silnika 642.820: Zasilanie przekaźników AdBlue®	40
81	Obowiązuje od 1.7.09 bez silnika 642.820: Bezpieczniki w komorze silnikowej i skrzynka przekaźników Obowiązuje dla modelu 164.195: Przekaźnik pompy próżniowej (+) Do 2008 r.: – –	150
82	Bezpiecznik i skrzynka przekaźnikowa przestrzeni ładunkowej	100
83	System kontroli wagi (WSS)	5
84	Sterownik systemów ograniczających ruch	10
85	Od 2009 r: Sterownik przetwornicy DC/AC (gniazdo 115 V)	25
85	Do 2008 roku: Inteligentny moduł serwo dla DIRECT SELECT	30
86	Skrzynka bezpieczników w kokpicie	30
87	Sterownik skrzyni transportowej	30
87	Obowiązuje dla modelu 164.195: bezpieczniki i przekaźniki 2, komora silnika	15
88	Przednia sterownik SAM	70
89	Przednia sterownik SAM	70
90	Przednia sterownik SAM	70
91	Od 2009 r: Jednostka recyrkulacji powietrza AC Do 2008 roku: Regulator dmuchawy	40

Przedni blok bezpieczników dużej mocy

Schemat przedniego bloku bezpieczników dużej mocy Mercedes-Benz ML W164 — Przedni blok bezpieczników dużej mocy.

Numer	Funkcja	A
4	Rezerwa	–
5	Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Sterownik układu hamulcowego z odzyskiwaniem energii	40
6	Sterownik ESP	40
6	Obowiązuje dla modelu 164.195 (ML 450 Hybrid): Elektrohydrauliczne wspomaganie kierownicy	80
7	AAC z wbudowanym dodatkowym silnikiem wentylatora	100
8	do 2008 roku: Bezpieczniki w komorze silnikowej i skrzynka przekaźników	150
8	od 2009 r: Bezpiecznik silnika i skrzynka przekaźników	100

Skrzynka bezpieczników w kabinie

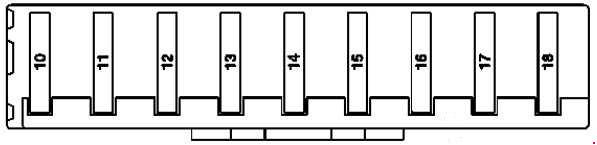

Schemat panelu bezpieczników w kabinie Mercedes-Benz ML W164 — Panel bezpieczników w kabinie.

Numer	Funkcja	A
10	Elektroniczny sterownik dmuchawy Booster	10
11	Zestaw wskaźników	5
12	Sterownik i sterująca AAC [KLA] Komfortowa sterownik i sterująca AAC [KLA]	15
13	Moduł kolumny kierownicy Górny panel sterowania	5
14	Sterownik EIS [EZS]	7.5
15	Kompas elektroniczny Sterownik interfejsu multimediów	5
16	Rezerwa	–
17	Rezerwa	–
18	Rezerwa	–

Blok bezpieczników AdBlue

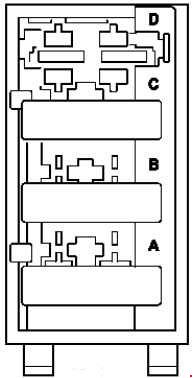

Schemat bloku bezpieczników AdBlue Mercedes-Benz ML W164 BlueTEC — Blok bezpieczników AdBlue w wersjach BlueTEC.

Numer	Funkcja	A
A	Sterownik AdBlue®	15
B	Sterownik AdBlue®	20
C	Sterownik AdBlue®	7.5
D	Rezerwa	–

Uwaga: szczególnie dużo zmian wprowadzono od 2009 r. oraz w wersjach ML 63 AMG, BlueTEC i ML 450 Hybrid. Przy pozycjach zależnych od silnika lub daty produkcji pierwszeństwo ma karta bezpieczników konkretnego auta.
