Nissan Frontier D22 w wersji północnoamerykańskiej z lat 1998-2004 korzysta ze skrzynki bezpieczników w kabinie oraz skrzynki bezpieczników i wkładek topikowych w komorze silnika. Wersja północnoamerykańska nosząca nazwę Frontier obejmuje tu roczniki 1998-2004. Wcześniejsze odmiany D22 z 1997 roku występowały na innych rynkach pod innymi nazwami.
W trakcie produkcji zmieniały się wartości kilku bezpieczników, szczególnie przy ABS, światłach STOP, audio i głównych wkładkach silnikowych. W tabelach zachowano te różnice zamiast uśredniać dane dla całej generacji.
Skrzynka bezpieczników w kabinie

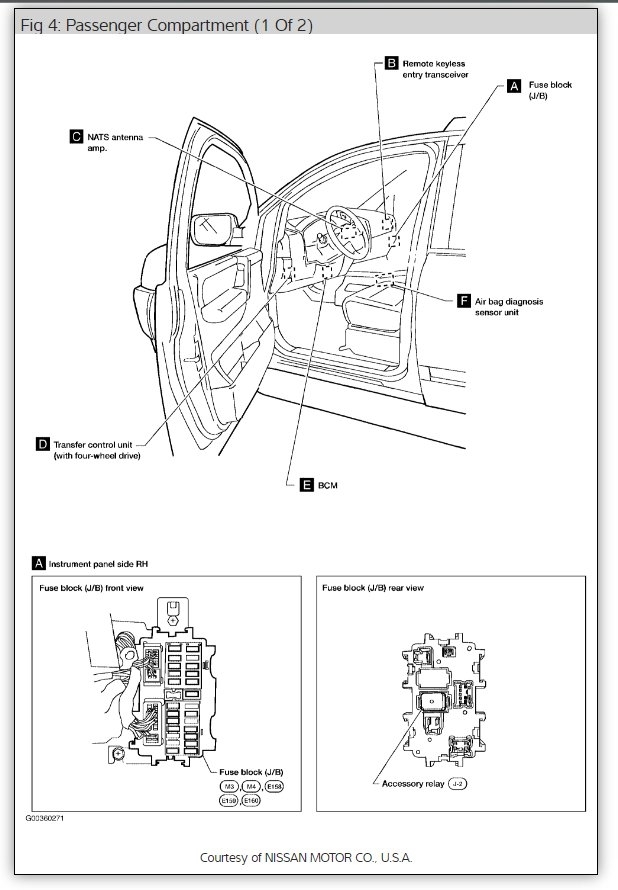

Panel znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Oprócz bezpieczników mieści przekaźniki akcesoriów, dmuchawy i zapłonu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Przekaźnik pompy paliwa |
| 2 | 7,5 | Światła awaryjne |
| 3 | 10 | Wtryskiwacze |
| 4 | – | Niewykorzystane |
| 5 | 7,5 | 1998-2000: wyłącznik hamulca ASCD / blokady zmiany biegów, alarm antykradzieżowy, SECU, główny wyłącznik ASCD, moduł brzęczyka, przekaźnik szyb, DRL |
| 5 | 10 | 2001-2004: wyłącznik hamulca ASCD, zabezpieczenie pojazdu, SECU, sterownik ASCD, brzęczyk, przekaźnik i timer ogrzewania tylnej szyby, TPMS, DRL, Overdrive Hold w KA24DE + A/T |
| 6 | 20 | Przednie wycieraczki i spryskiwacz, sterowanie nawiewem; zależnie od rocznika także wzmacniacz wycieraczek |
| 7 | 7,5 | ECM, sterownik świateł do jazdy dziennej |
| 8 | 10 | ABS, wyłącznik ciśnieniowy |
| 9 | 10 | Moduł diagnostyczny poduszek powietrznych |
| 10 | 20 | 1998-1999 oraz 2001-2002: ABS |
| 10 | 10 | 2003-2004: ABS |
| 11 | 10 | Zestaw wskaźników, przekaźnik blokady sprzęgła, 4WD, światła cofania, neutral reduktora, CAN, czujnik kąta skrętu, kompas i termometr, złącze diagnostyczne |
| 12 | 10 | Czujnik położenia P/N, TCM |
| 13 | 10 | ECM, EGRC, EVAP, zawory podciśnienia i sterowania obejściem doładowania |
| 14 | 15 | Podgrzewane sondy lambda |
| 15 | 10 | IACV-AAC, czujnik położenia przepustnicy |
| 16 | – | Niewykorzystane |
| 17 | 10 | Światła awaryjne; 1998-2000 także przekaźnik zdalnego sterowania |
| 18 | 10 | Audio, lusterka; 1998-2001 także przekaźnik gniazda zasilania |
| 19 | 15 | Silnik dmuchawy |
| 20 | 7,5 | SECU; 2003-2004 także TPMS |
| 21 | – | Niewykorzystane |
| 22 | 10 | 1998-2000: wyłącznik świateł STOP |
| 22 | 15 | 2001-2004 wersja 2-drzwiowa: wyłącznik świateł STOP |
| 22 | 20 | 2001-2004 wersja 4-drzwiowa: wyłącznik świateł STOP |
| 23 | 15 | Zapalniczka |
| 24 | 15 | Silnik dmuchawy |
| 25 | 20 | Przekaźnik ogrzewania tylnej szyby |
| 26 | 7,5 | Złącze diagnostyczne, lampka mapy, oświetlenie wnętrza; 2003-2004 także TPMS |
| 27 | 10 | ECM, przekaźnik ECM / ECCS |
| 28 | 7,5 | Zestaw wskaźników, stacyjka, kontrolka zabezpieczenia, SECU, TCM |
Przekaźniki przy panelu kabinowym
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Przekaźnik akcesoriów |
| R2 | – | Przekaźnik dmuchawy |
| R3 | – | Przekaźnik zapłonu |

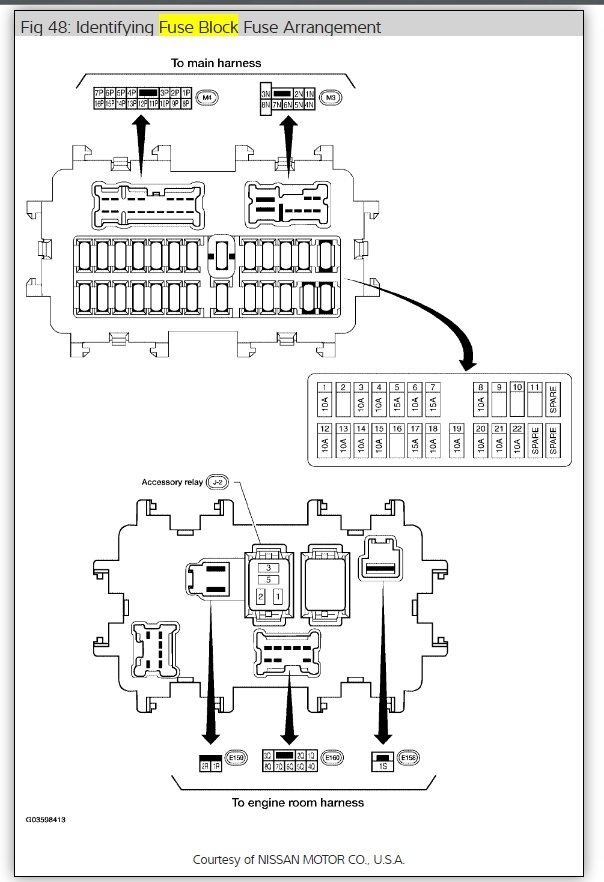

Skrzynka bezpieczników w komorze silnika
Pod maską znajdują się pozycje 29-44 oraz główne wkładki A-J. Ich obsada zależy od silnika KA24DE, VG33E lub VG33ER i w kilku przypadkach od rocznika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 29 | 7,5 | Przekaźnik klimatyzacji; 2003-2004 DRL; 1998-2000 wzmacniacz termiczny / wyłącznik A/C |
| 30 | – | Niewykorzystane |
| 31 | 7,5 | 1998-2000: przekaźnik sygnału i lampki alarmu antykradzieżowego |
| 31 | 20 | 2003-2004 VG33E / VG33ER: dodatkowe zasilanie |
| 32 | 10 | 1998-2000: przekaźnik klaksonu |
| 32 | 15 | 2001-2004: przekaźnik klaksonu |
| 33 | 20 | 2003-2004 VG33E / VG33ER: wzmacniacz audio |
| 34 | – | Niewykorzystane |
| 35 | 7,5 | Przekaźnik klimatyzacji |
| 36 | 7,5 | Alternator / układ ładowania |
| 37 | 15 | Prawy reflektor, włącznik świateł, DRL, przekaźnik lampy zabezpieczenia pojazdu |
| 38 | 15 | Lewy reflektor, włącznik świateł, DRL, przekaźnik lampy zabezpieczenia pojazdu, kontrolka świateł drogowych |
| 39 | 10 | 1998-2000: światła pozycyjne i tablicy rejestracyjnej |
| 39 | 15 | 2001-2004: światła pozycyjne i tablicy rejestracyjnej |
| 40 | 15 | VG33E / VG33ER: przekaźnik przednich świateł przeciwmgielnych |
| 41 | 10 | 1998: audio |
| 41 | 15 | 1999-2004: audio |
| 42 | 20 | Przednie gniazdo zasilania |
| 43 | – | Niewykorzystane |
| 44 | – | Niewykorzystane |
| A | 80 | KA24DE: główne zasilanie alternatora i obwodów zapłonu |
| A | 100 | 1999-2002 VG33E / VG33ER: główne zasilanie alternatora |
| A | 120 | 2003-2004 VG33E / VG33ER: główne zasilanie alternatora |
| B | – | Niewykorzystane w tej konfiguracji |
| C | 40 | KA24DE: ABS |
| C | 40 | 1999-2002 VG33E / VG33ER: ABS |
| C | 30 | 2003-2004 VG33E / VG33ER: ABS |
| D | 40 | ABS |
| E | 40 | Stacyjka |
| F | 30 | KA24DE: SECU i przekaźnik elektrycznych szyb |
| F | 40 | VG33E / VG33ER: SECU i przekaźnik elektrycznych szyb |
| G | – | KA24DE: niewykorzystane |
| G | 40 | 1999-2000 VG33E / VG33ER: przekaźnik wentylatora chłodnicy |
| G | 15 | 2001-2002 VG33E: przekaźnik wentylatora chłodnicy |
| G | 20 | 2001-2002 VG33ER: przekaźnik wentylatora chłodnicy |
| G | 20 | 2003-2004 VG33E / VG33ER: dodatkowe zasilanie |
| H | – | Niewykorzystane |
| J | – | KA24DE: niewykorzystane |
| J | 80 | VG33E / VG33ER: zasilanie przekaźników akcesoriów, zapłonu i dmuchawy |
Najczęściej sprawdzane obwody
Zapalniczka: pozycja 23 w kabinie, 15 A. Przednie gniazdo zasilania ma osobny bezpiecznik 42, 20 A w skrzynce komory silnika.
Pompa paliwa: pozycja 1 w kabinie, 15 A, zasila przekaźnik pompy paliwa. Przy problemach z rozruchem należy też uwzględnić obwody ECM i ECCS.
ABS: pozycja 10 w kabinie zmienia wartość zależnie od rocznika. Pod maską występują dodatkowo wkładki C i D, a wartość C zależy od silnika i roku produkcji.
Światła STOP: pozycja 22 jest dobrym przykładem różnic między wersjami. W 1998-2000 ma 10 A, a od 2001 roku wartość zależy także od odmiany nadwozia.
Przy porównywaniu instalacji z SUV-em Nissan Xterra WD22 1999-2004 widać wiele wspólnych elementów, ale nie należy przenosić tabel bez kontroli. Xterra ma m.in. dodatkowe obwody tylnej wycieraczki i inne przypisania części pozycji nadwoziowych.
FAQ – Nissan Frontier D22 1998-2004
Gdzie jest bezpiecznik zapalniczki?
Pozycja 23 w skrzynce kabinowej – 15 A.
Który bezpiecznik odpowiada za gniazdo zasilania?
Przednie gniazdo zasilania jest zabezpieczone pozycją 42, 20 A w skrzynce pod maską.
Dlaczego bezpiecznik ABS ma różne wartości?
W tej generacji zmieniały się zarówno moduły ABS, jak i konfiguracje silnikowe. Dlatego pozycja 10 w kabinie oraz wkładka C pod maską mają różne wartości zależnie od rocznika i wersji.
Czy schemat Frontiera 2005-2014 pasuje do D22?
Nie. Nissan Frontier drugiej generacji D40 korzysta z innej architektury skrzynek i innej numeracji. Do D22 należy używać rozpiski 1998-2004.
