Nissan Frontier D40 (2005-2014) - bezpieczniki i przekaźniki

Nissan Frontier drugiej generacji D40 z lat modelowych 2005-2014 ma panel bezpieczników w kabinie oraz kilka bloków bezpieczników i przekaźników w komorze silnika. W trakcie produkcji zmienił się układ głównej skrzynki pod maską, dlatego wersje 2005-2009 i 2010-2014 są opisane osobno. Dodatkowo występują osobny blok wysokoprądowy przy akumulatorze i skrzynka przekaźników związana m.in. z 4WD i instalacją przyczepy.

Wcześniejszy Nissan Frontier D22 1998-2004 ma zupełnie inną instalację. Numeracji z D22 nie należy przenosić do D40.

Gdzie znajdują się skrzynki bezpieczników?

Panel kabinowy znajduje się za pokrywą w schowku po stronie pasażera. Pod maską, obok akumulatora, znajdują się trzy główne zespoły: skrzynka bezpieczników i przekaźników, dodatkowy blok bezpieczników oraz osobna skrzynka przekaźników. Na dodatnim zacisku akumulatora znajduje się także blok bezpieczników dużej mocy.

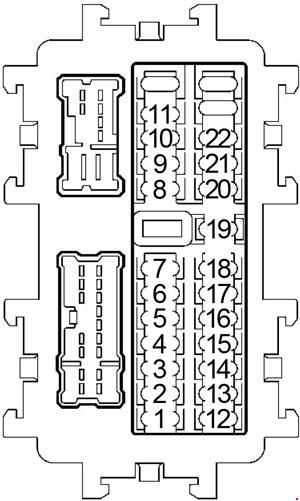

Skrzynka bezpieczników w kabinie

Panel kabinowy obejmuje pozycje 1-22. Najważniejsza różnica rocznikowa dotyczy gniazda zasilania: pozycja 5 ma 15 A w latach 2005-2009 i 20 A w latach 2010-2014. W starszych wersjach dodatkowe górne gniazdo 12 V jest zabezpieczone pozycją 7, 15 A.

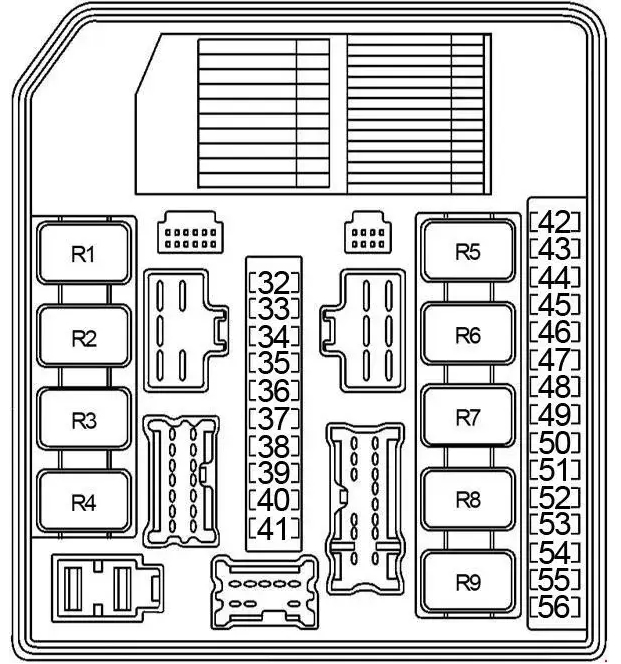

Główna skrzynka w komorze silnika – 2005-2009

W pierwszej wersji głównego bloku znajdują się bezpieczniki 32-56 oraz dziewięć przekaźników. Obsługują m.in. reflektory, wycieraczki, pompę paliwa, ogrzewanie tylnej szyby, sterowanie silnikiem, wentylatory chłodnicy i światła przeciwmgielne.

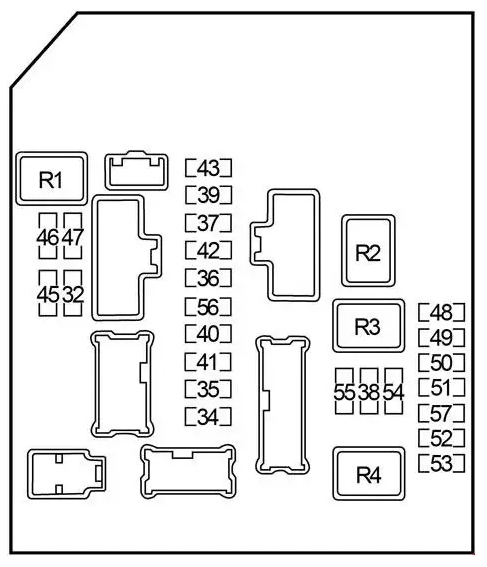

Główna skrzynka w komorze silnika – 2010-2014

Po modernizacji zmieniono rozmieszczenie elementów i część przypisań. Późniejszy blok ma inny układ przekaźników i dodatkową pozycję 57. Przed sprawdzaniem numeru warto porównać rzeczywisty moduł z rysunkiem.

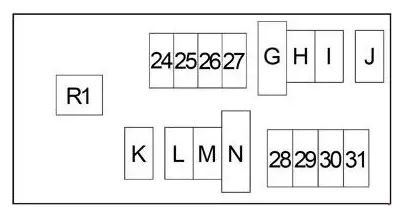

Dodatkowa skrzynka bezpieczników pod maską

Ten blok zawiera bezpieczniki 24-31, duże wkładki G-N i przekaźnik klaksonu. Zabezpiecza m.in. dmuchawę, dolne gniazdo zasilania, audio, ABS, stacyjkę, wentylator chłodnicy i instalację przyczepy.

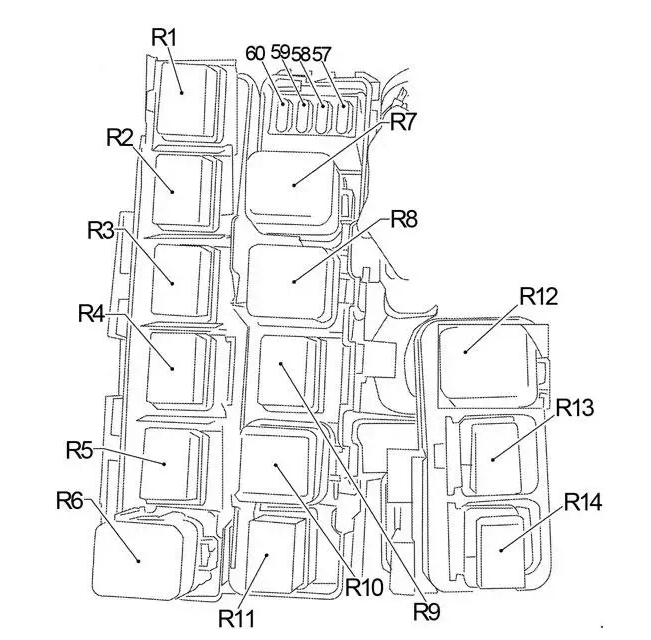

Skrzynka przekaźników 4WD i instalacji przyczepy

Osobny moduł zawiera przekaźniki sterowania skrzynką rozdzielczą, reduktorem, dmuchawą, światłami cofania i instalacją przyczepy. Część pozycji występuje tylko w samochodach z napędem 4WD, przekładnią manualną albo fabrycznym pakietem holowniczym.

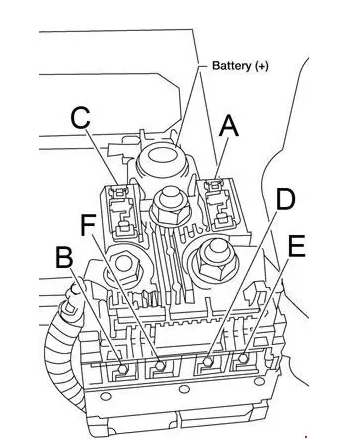

Główne bezpieczniki przy akumulatorze

Wkładki A-F znajdują się przy dodatnim zacisku akumulatora i zabezpieczają całe gałęzie instalacji. Ich uszkodzenie może powodować jednoczesny brak zasilania kilku pozornie niezwiązanych obwodów.

Najczęściej sprawdzane obwody

Gniazda 12 V: pozycja 5 w kabinie ma 15 A w latach 2005-2009 i 20 A w latach 2010-2014. W starszych wersjach górne przednie gniazdo ma osobny bezpiecznik 7, 15 A. Dolne przednie gniazdo jest zabezpieczone pozycją 26, 20 A w dodatkowym bloku pod maską.

Pompa paliwa: w głównej skrzynce pod maską pozycja 48 ma 15 A. W wersji 2005-2009 przekaźnik pompy paliwa znajduje się w tym samym bloku.

Przednie wycieraczki: pozycja 39 ma 30 A zarówno we wcześniejszej, jak i późniejszej skrzynce głównej.

ABS: poza bezpiecznikiem sterującym w głównej skrzynce układ korzysta z dużych wkładek L i N w dodatkowym bloku. Wartości zmieniają się pomiędzy pierwszym rokiem produkcji a późniejszymi wersjami.

Problemy z 4WD: oprócz pozycji w panelu kabinowym należy sprawdzić bezpieczniki 57 i 58 oraz przekaźniki R2, R8, R9 i R10 w osobnej skrzynce przekaźników.

Frontier D40 jest blisko spokrewniony z Nissanem Xterra N50. Część bloków pod maską ma podobną architekturę, ale wyposażenie nadwozia i obsada panelu kabinowego różnią się, dlatego tabel nie należy kopiować między modelami bez sprawdzenia konkretnej pozycji.

FAQ – Nissan Frontier D40 2005-2014

Gdzie znajduje się skrzynka bezpieczników w kabinie?

Za pokrywą w schowku po stronie pasażera. Panel obejmuje pozycje 1-22.

Który bezpiecznik odpowiada za gniazdo 12 V?

Podstawowe gniazdo jest związane z pozycją 5. W latach 2005-2009 ma 15 A, a w latach 2010-2014 20 A. Dodatkowe dolne gniazdo pod maską zabezpiecza pozycja 26, 20 A.

Gdzie jest bezpiecznik pompy paliwa?

W głównej skrzynce w komorze silnika pod pozycją 48 znajduje się bezpiecznik 15 A.

Czy schemat Xterry N50 pasuje do Frontiera D40?

Nie w całości. Modele dzielą część rozwiązań platformy i bloków pod maską, ale Frontier ma inne wyposażenie nadwozia i inne przypisania części pozycji w kabinie.

Czy schemat Frontiera D22 pasuje do D40?

Nie. Frontier D22 1998-2004 ma inną architekturę instalacji, skrzynki i numerację.
