Opel Combo D produkowany w latach 2012-2015 ma dwa podstawowe panele bezpieczników, które obsługują napęd, oświetlenie, ogrzewanie i wyposażenie kabiny. Ta generacja jest technicznie spokrewniona z Fiatem Doblò II, jednak przed wymianą wkładek należy korzystać z numeracji właściwej dla Combo D.

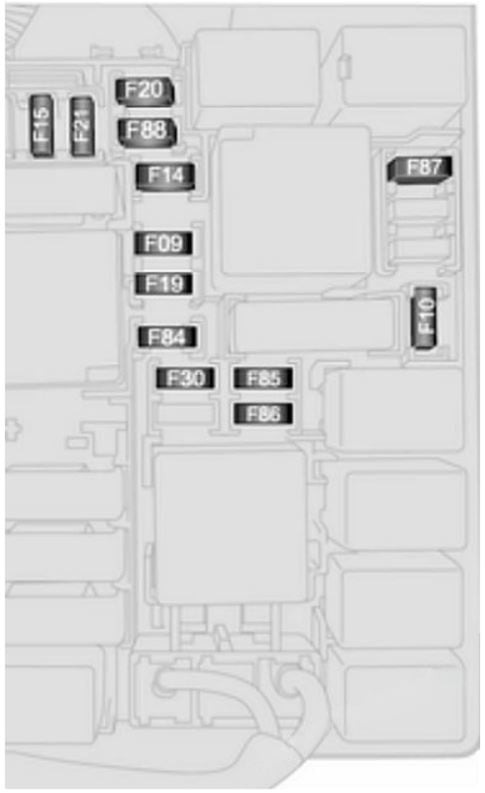

Skrzynka bezpieczników w komorze silnika
Główna skrzynka znajduje się po prawej stronie komory silnika, bezpośrednio przy akumulatorze. Aby dostać się do bezpieczników, wyłącz zapłon, odkręć dwie śruby mocujące pokrywę i zdejmij ją ostrożnie, nie uszkadzając uszczelki. Po kontroli zamknij pokrywę szczelnie, aby zabezpieczyć styki przed wilgocią.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F09 | – | Przełącznik tylnych drzwi |
| F10 | – | Sygnał dźwiękowy |
| F14 | – | Światła drogowe |
| F15 | – | Grzałka PTCI |
| F19 | – | Dmuchawa |
| F20 | – | Ogrzewanie tylnej szyby |
| F21 | – | Pompa paliwa |
| F30 | – | Światła przeciwmgielne |
| F84 | – | System CNG |
| F85 | – | Gniazdka zasilania |
| F86 | – | Zapalniczka, podgrzewanie foteli |
| F87 | – | System stop-start |
| F88 | – | Podgrzewanie lusterek |

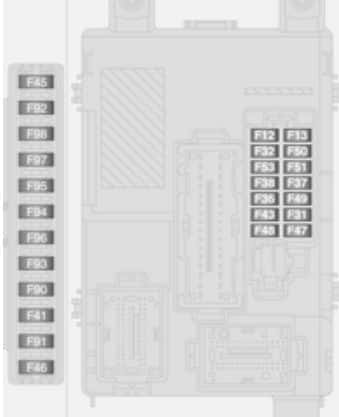

Skrzynka bezpieczników w kabinie
Panel znajduje się za pokrywą w dolnej części deski rozdzielczej po stronie kierowcy (w samochodach z kierownicą po lewej stronie – pod deską z lewej strony). Wyłącz zapłon, ostrożnie odchyl osłonę i sprawdź numerację F12-F98. W tabeli uwzględniono również gniazda bez przypisanego obwodu, które były pomijane w skróconych zestawieniach. Obsada niektórych pozycji, np. F90 i F93, może zależeć od rocznika i wyposażenia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | – | Prawe światło mijania |
| F13 | – | Lewe światło mijania, regulacja zasięgu reflektora |
| F31 | – | Przekaźniki skrzynki bezpieczników, przekaźniki modułu elektronicznego nadwozia |
| F32 | – | Oświetlenie wnętrza |
| F36 | – | Przyłącze diagnostyczne, układ klimatyzacji, system audionawigacyjny |
| F37 | – | Deska rozdzielcza, układ hamulcowy |
| F38 | – | Centralny zamek |
| F41 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F43 | – | Spryskiwacz przedniej szyby |
| F45 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F46 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F47 | – | Szyby otwierane elektrycznie |
| F48 | – | Szyby otwierane elektrycznie |
| F49 | – | Lusterka zewnętrzne, system audio-nawigacyjny, układ ułatwiający parkowanie |
| F50 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F51 | – | System audio-nawigacyjny, układ hamulcowy, sprzęgło |
| F53 | – | Deska rozdzielcza |
| F90 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F91 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F92 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F93 | – | Brak przypisanego obwodu w wykazie dla wersji 2013-2015; obsada zależy od wyposażenia. |
| F94 | – | Gniazdko zasilania w przestrzeni bagażowej |
| F95 | – | Zapalniczka, gniazdko zasilania |
| F96 | – | Zapalniczka, gniazdko zasilania |
| F97 | – | Podgrzewanie przedniego fotela |
| F98 | – | Podgrzewanie przedniego fotela |
Przykłady usterek i miejsca kontroli
Nie działa zapalniczka lub gniazdo 12 V
Sprawdź bezpiecznik F86 pod maską. Dodatkowe gniazdo może być zabezpieczone przez F85 albo F95/F96 w panelu kabiny, zależnie od wyposażenia. Jeżeli wkładka przepala się ponownie, skontroluj podłączony sprzęt. Przy ustalaniu przyczyny może pomóc poradnik dlaczego bezpiecznik przepala się po wymianie.
Brak światła mijania
W skrzynce kabinowej sprawdź F12 dla prawego i F13 dla lewego reflektora. Wersje z regulacją zasięgu lamp mogą współdzielić zasilanie tego obwodu.
Nie działa ogrzewanie tylnej szyby
W skrzynce komory silnika sprawdź F20, a następnie stan przewodów przechodzących do tylnych drzwi oraz styki ogrzewania szyby.
Uwaga na warianty: Odrębne odmiany 1.3 CDTI, 1.6 CDTI, benzynowe i CNG mają różne wykorzystanie części gniazd. Amperażu nie uzupełniam bez zgodności z naklejką lub instrukcją konkretnej wersji. Wartość wkładki należy potwierdzić na pokrywie skrzynki albo w fabrycznej instrukcji dokładnego wariantu. Nigdy nie zastępuj przepalonego bezpiecznika wkładką o większym amperażu.
Źródła
Instrukcja obsługi Opel Combo D, rozdział Vehicle Care – Fuse Boxes. Dokumentacja producenta Opel Combo D (PDF).
