Opel Combo D (2016) wykorzystuje dwie główne skrzynki bezpieczników: w komorze silnika przy akumulatorze oraz pod dolną częścią deski rozdzielczej po stronie kierowcy. W niektórych wariantach występują dodatkowe zabezpieczenia wyposażenia specjalnego. Tabele zachowują komplet 13 i 18 pozycji przedstawionych w fabrycznej instrukcji.

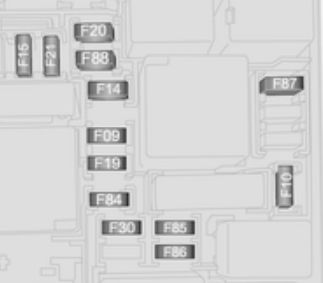

Skrzynka bezpieczników w komorze silnika
Znajduje się po prawej stronie komory silnika, tuż obok akumulatora. Wyłącz zapłon i otwórz maskę. Aby dostać się do wkładek, odkręć dwie śruby mocujące osłonę, a następnie zdejmij pokrywę. Wewnątrz znajdują się obwody paliwa, ogrzewania tylnej szyby, zapalniczki i grzałki PTC.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F09 | – | Przełącznik tylnych drzwi |
| F10 | – | Sygnał dźwiękowy |
| F14 | – | Światła drogowe |
| F15 | – | Grzałka PTC |
| F19 | – | Klimatyzacja / dmuchawa, zależnie od wersji. |
| F20 | – | Ogrzewanie tylnej szyby |
| F21 | – | Pompa paliwa |
| F30 | – | Światła przeciwmgielne |
| F84 | – | System CNG |
| F85 | – | Gniazdka zasilania |
| F86 | – | Zapalniczka, podgrzewanie foteli |
| F87 | – | System stop-start |
| F88 | – | Podgrzewanie lusterek |
Bezpieczniki pod deską rozdzielczą
Kabinowy panel mieści się za osłoną w dolnej części deski rozdzielczej po stronie kierowcy. Zdejmij pokrywę, zwalniając zaczepy. Sprawdź oznaczenia bezpieczników F12, F13, F31-F53 i F94-F98, ponieważ nie wszystkie pozycje są umieszczone kolejno obok siebie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | – | Prawe światło mijania |
| F13 | – | Lewe światło mijania / poziomo- wanie reflektorów |
| F31 | – | 1 Przekaźniki skrzynki bezpieczników / przekaźniki modułu elektronicznego nadwozia |
| F32 | – | Oświetlenie wnętrza |
| F36 | – | Złącze diagnostyczne / układ ogrzewania, wentylacji i klimatyzacji / system audionawigacyjny / układ monitorowania ciśnienia w oponach / syrena alarmowa |
| F37 | – | Deska rozdzielcza, układ hamulcowy |
| F38 | – | Centralny zamek |
| F43 | – | Spryskiwacz przedniej szyby |
| F47 | – | Szyby otwierane elektrycznie |
| F48 | – | Szyby otwierane elektrycznie |
| F49 | – | Lusterka zewnętrzne / system audio-nawigacyjny / układ ułatwiający parkowanie / układ monitorowania ciśnienia w oponach / podświetlenie wskaźników / czujnik deszczu |
| F51 | – | System audio-nawigacyjny / układ hamulcowy / sprzęgło / ogrzewanie wnętrza |
| F53 | – | Deska rozdzielcza |
| F94 | – | Gniazdko zasilania w przestrzeni bagażowej |
| F95 | – | Zapalniczka, gniazdko zasilania |
| F96 | – | Zapalniczka, gniazdko zasilania |
| F97 | – | Podgrzewanie przedniego fotela |
| F98 | – | Podgrzewanie przedniego fotela |
Wartości prądu: symbol „-” w kolumnie „Amperaż [A]” oznacza, że fabryczny wykaz funkcji dla tej wersji nie określa jednoznacznej wartości wkładki. Wybierz bezpiecznik zgodny z opisem na pokrywie skrzynki, instrukcją odpowiedniego silnika i zamontowanym fabrycznie zabezpieczeniem. Nigdy nie zwiększaj amperażu bez potwierdzenia parametrów obwodu.
Przykładowe usterki
Nie działa zapalniczka
Pod maską sprawdź F86, a dla określonych dodatkowych gniazd zasilania F85. W kabinie mogą również występować F95 i F96, dlatego dobierz właściwy obwód do miejsca awarii.
Światła mijania nie działają
W skrzynce kabinowej sprawdź F12 (prawy reflektor) i F13 (lewy reflektor oraz regulacja zasięgu, zależnie od wersji).
Nie działa ogrzewanie tylnej szyby
Pod maską sprawdź F20. Przy sprawnym bezpieczniku skontroluj przyłącza szyby i przewody w przelotce tylnych drzwi.
Źródła techniczne
Fabryczna instrukcja Opel Combo D, rok 2016, sekcja „Engine compartment fuse box”. Instrukcje producenta Opel.
