Opel Insignia A (2012-2013) – bezpieczniki, schematy i lokalizacja

Opublikowano:  | Aktualizacja:  | Autor:

Opel Insignia A z lat 2012-2013 jest pierwszą generacją modelu sprzed modernizacji. W samochodzie znajdują się trzy skrzynki bezpieczników: pod maską, za schowkiem w desce rozdzielczej oraz po lewej stronie bagażnika. Poniżej zestawiono komplet 134 pozycji dla tych roczników, razem z wolnymi miejscami i funkcjami zależnymi od wyposażenia. Wszystkie schematy i opisy odnoszą się do Insignii A, nie do nowszej generacji B.

Lokalizacja skrzynek bezpieczników w Oplu Insignia A

Skrzynka pod maską

Główna skrzynka znajduje się z przodu po lewej stronie komory silnika, patrząc zgodnie z kierunkiem jazdy. Wyłącz zapłon i odbiorniki, otwórz maskę i odszukaj prostokątną pokrywę. Odczep zaczepy, unieś osłonę i wyjmij ją. Wewnątrz znajdują się m.in. zabezpieczenia układu rozruchu, chłodzenia, silnika, ABS i oświetlenia. Po wymianie bezpiecznika załóż pokrywę i dociśnij ją do prawidłowego zatrzaśnięcia, aby wilgoć nie dostała się do skrzynki.

Skrzynka w kabinie

W wersjach europejskich z kierownicą po lewej stronie skrzynka jest za małym schowkiem po stronie kierowcy w desce rozdzielczej. Otwórz schowek, ściśnij jego boczne zaczepy, opuść go i wyjmij. Bezpieczniki znajdują się za tym elementem. W autach z kierownicą po prawej stronie dostęp prowadzi przez osłonę schowka pasażera. Nie wyciągaj wkładek bez sprawdzenia pozycji na schemacie.

Skrzynka w bagażniku

Trzeci blok umieszczono za pokrywą w lewej ścianie przestrzeni bagażowej. Otwórz bagażnik i zdejmij boczną osłonę. W zależności od nadwozia dostęp może wymagać odchylenia fragmentu wykładziny. W bloku tym znajdują się zabezpieczenia klapy bagażnika, gniazda przyczepy, ogrzewania kierownicy oraz układów wyposażenia dodatkowego.

Komora silnika – schemat i tabela 71 bezpieczników

Na schemacie odszukasz pozycje ponumerowane od 1 do 71. Podczas diagnostyki warto sprawdzić m.in. pozycję 6 dla przednich wycieraczek, 12 dla rozrusznika, 20 dla pompy paliwa, 28 dla ogrzewania tylnej szyby, 51 dla sygnału dźwiękowego oraz 56 dla spryskiwacza przedniej szyby. Część pozycji, takich jak 43 czy 65, dotyczy tylko samochodów z układem Start/Stop.

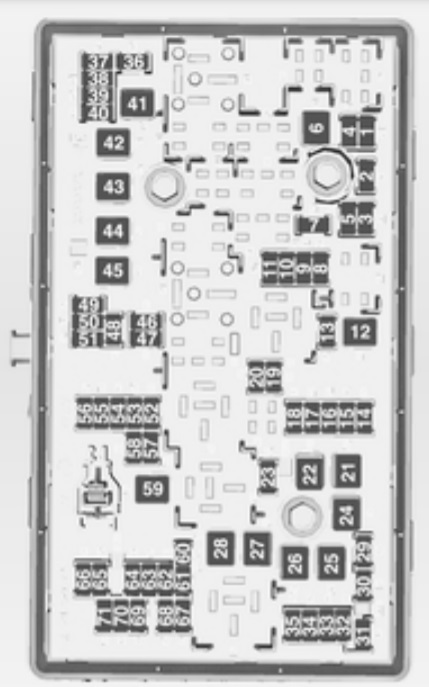

Opel Insignia A 2012-2013 - schemat 71 bezpieczników w komorze silnika
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 Nie podano Moduł sterujący skrzyni biegów
2 Nie podano Moduł sterujący silnika
3 – Wolna pozycja – bez przypisanego obwodu
4 – Wolna pozycja – bez przypisanego obwodu
5 Nie podano Zapłon, moduł sterujący skrzyni biegów, moduł sterujący silnika
6 Nie podano Wycieraczki przedniej szyby
7 – Wolna pozycja – bez przypisanego obwodu
8 Nie podano Układ wtrysku paliwa, układ zapłonowy
9 Nie podano Układ wtrysku paliwa, układ zapłonowy
10 Nie podano Moduł sterujący silnika
11 Nie podano Sonda lambda
12 Nie podano Rozrusznik
13 Nie podano Podgrzewanie czujnika przepustnicy
14 Nie podano Oświetlenie
15 Nie podano Wycieraczka tylnej szyby
16 Nie podano Pompa podciśnieniowa, przepływomierz powietrza, czujnik obecności wody w paliwie, przetwornica DC
17 Nie podano Zapłon, poduszka powietrzna
18 Nie podano System adaptacyjnego oświetlenia drogi
19 Nie podano System adaptacyjnego oświetlenia drogi
20 Nie podano Pompa paliwa
21 Nie podano Szyby otwierane elektrycznie w drzwiach tylnych
22 Nie podano Układ ABS
23 Nie podano Wspomaganie układu kierowniczego o regulowanej sile
24 Nie podano Szyby otwierane elektrycznie w drzwiach przednich
25 Nie podano Gniazdka zasilania
26 Nie podano Układ ABS
27 Nie podano Hamulec postojowy sterowany elektrycznie
28 Nie podano Ogrzewanie tylnej szyby
29 Nie podano Lewy fotel regulowany elektrycznie
30 Nie podano Prawy fotel regulowany elektrycznie
31 Nie podano Klimatyzacja
32 Nie podano Moduł sterujący nadwozia
33 Nie podano Podgrzewanie przednich foteli
34 Nie podano Okno dachowe
35 Nie podano System audio-nawigacyjny
36 – Wolna pozycja – bez przypisanego obwodu
37 Nie podano Prawe światło drogowe
38 Nie podano Lewe światło drogowe
39 – Wolna pozycja – bez przypisanego obwodu
40 – Wolna pozycja – bez przypisanego obwodu
41 Nie podano Pompa próżniowa
42 Nie podano Wentylator chłodnicy
43 Nie podano Akumulator, transformator DC (wyłącznie w pojazdach z systemem stop-start)
44 Nie podano Zmywacze reflektorów
45 Nie podano Wentylator chłodnicy
46 Nie podano Zasilanie zacisku 87 – przekaźnik główny
47 Nie podano Sonda lambda
48 Nie podano Światła przeciwmgielne
49 Nie podano Prawe światło mijania
50 Nie podano Lewe światło mijania
51 Nie podano Sygnał dźwiękowy
52 Nie podano Zapłon
53 Nie podano Zapłon, wentylacja przednich foteli
54 Nie podano Zapłon
55 Nie podano Szyby sterowane elektrycznie, składanie lusterek
56 Nie podano Spryskiwacz przedniej szyby
57 – Wolna pozycja – bez przypisanego obwodu
58 – Wolna pozycja – bez przypisanego obwodu
59 Nie podano Ogrzewanie oleju napędowego i układ ograniczania emisji spalin
60 Nie podano Podgrzewanie lusterek
61 Nie podano Podgrzewanie lusterek
62 – Wolna pozycja – bez przypisanego obwodu
63 Nie podano Czujnik na tylnej szybie
64 Nie podano System adaptacyjnego oświetlenia drogi
65 Nie podano Pompa pomocnicza (tylko pojazdy z systemem Start/Stop)
66 Nie podano Spryskiwacz tylnej szyby
67 Nie podano Moduł sterujący układu paliwowego
68 – Wolna pozycja – bez przypisanego obwodu
69 Nie podano Czujnik napięcia akumulatora
70 Nie podano Czujnik deszczu
71 Nie podano Czujnik napięcia akumulatora

Deska rozdzielcza – schemat i tabela 26 bezpieczników

W tej skrzynce zabezpieczenia odpowiadają między innymi za zapalniczkę, gniazda 12 V, centralny moduł nadwozia, nawiew kabiny i połączenie diagnostyczne. Producent wskazuje także zabezpieczenia przeciążeniowe elektrycznej regulacji foteli przy pozycjach 12 i 13, które po ochłodzeniu mogą przywracać zasilanie automatycznie. Nie są to zwykłe wkładki, które należy wymieniać w ciemno.

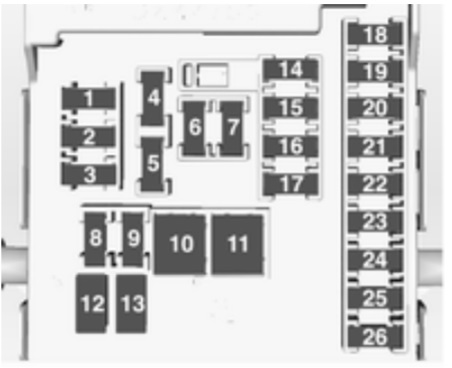

Opel Insignia A 2012-2013 - schemat 26 pozycji bezpieczników za schowkiem w kabinie
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 Nie podano System audio-nawigacyjny, wyświetlacz informacyjny
2 Nie podano Moduł sterujący nadwozia
3 Nie podano Moduł sterujący nadwozia
4 Nie podano System audio-nawigacyjny, wyświetlacz informacyjny
5 Nie podano System audio-nawigacyjny, wyświetlacz informacyjny
6 Nie podano Zapalniczka
7 Nie podano Gniazdko zasilania
8 Nie podano Moduł sterujący nadwozia
9 Nie podano Moduł sterujący nadwozia
10 Nie podano Moduł sterujący nadwozia
11 Nie podano Wentylator nawiewu kabinowego
12 – Wolna pozycja – bez przypisanego obwodu
13 – Wolna pozycja – bez przypisanego obwodu
14 Nie podano Złącze diagnostyczne
15 Nie podano Poduszka powietrzna
16 Nie podano Centralny zamek, klapa tylna
17 Nie podano Klimatyzacja
18 Nie podano Bezpiecznik transportowy
19 Nie podano Pamięć urządzeń elektrycznych
20 – Wolna pozycja – bez przypisanego obwodu
21 Nie podano Wskaźniki i przyrządy
22 Nie podano Zapłon
23 Nie podano Moduł sterujący nadwozia
24 Nie podano Moduł sterujący nadwozia
25 – Wolna pozycja – bez przypisanego obwodu
26 Nie podano Gniazdko zasilania w przestrzeni bagażowej

Bagażnik – schemat i tabela 37 bezpieczników

Układ bagażnikowy dla Insignii 2012-2013 różni się w kilku miejscach od części nowszych wersji. Przykładowo pozycja 7 dotyczy tylnych szyb elektrycznych, pozycja 12 układu klimatyzacji, pozycja 18 zamka elektrycznej klapy, a pozycje 24 i 25 świateł pozycyjnych. Nie należy przenosić na te roczniki opisów bezpieczników SCR/AdBlue, które pojawiają się w wybranych późniejszych dieslach.

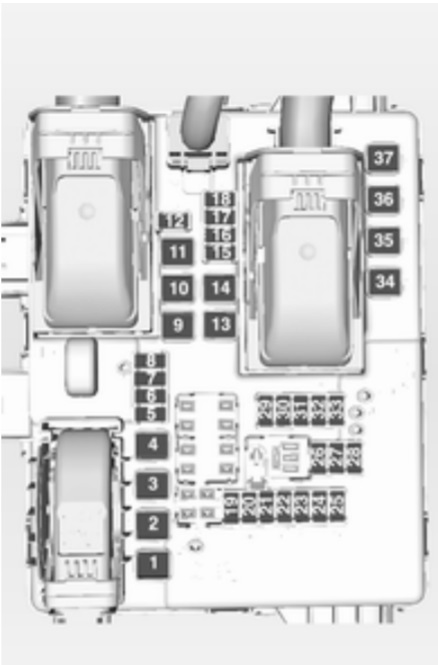

Opel Insignia A 2012-2013 - schemat 37 pozycji bezpieczników w bagażniku
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 Nie podano Centralny zamek, elektrycznie sterowana klapa bagażnika
2 Nie podano Moduł sterujący przyczepy
3 Nie podano Moduł sterujący przyczepy
4 – Wolna pozycja – bez przypisanego obwodu
5 Nie podano Złącze przyczepy
6 Nie podano Podgrzewanie kierownicy
7 Nie podano Szyby otwierane elektrycznie w drzwiach tylnych
8 Nie podano Złącze przyczepy
9 Nie podano Okno dachowe
10 Nie podano Centralny zamek, klapa tylna
11 – Wolna pozycja – bez przypisanego obwodu
12 Nie podano Układ klimatyzacji
13 – Wolna pozycja – bez przypisanego obwodu
14 – Wolna pozycja – bez przypisanego obwodu
15 Nie podano Zamek otwieranej elektrycznie klapy tylnej
16 Nie podano Klimatyzacja
17 – Wolna pozycja – bez przypisanego obwodu
18 Nie podano Zamek klapy bagażnika sterowanej elektrycznie
19 Nie podano Boczny czujnik martwej strefy
20 Nie podano Boczny czujnik martwej strefy, wentylowane siedzenia przednie
21 Nie podano Układ kontroli amortyzatorów, funkcja doświetlania światłami drogowymi, automatyczna kontrola prędkości, wykrywanie znaków drogowych, system ostrzegania o opuszczeniu pasa ruchu, moduł sterujący przyczepy
22 Nie podano System alarmowy przeciwkradzieżowy
23 Nie podano Napęd na wszystkie koła, autoalarm
24 Nie podano Lewe światło pozycyjne
25 Nie podano Prawe światło pozycyjne
26 – Wolna pozycja – bez przypisanego obwodu
27 – Wolna pozycja – bez przypisanego obwodu
28 – Wolna pozycja – bez przypisanego obwodu
29 Nie podano Moduł sterujący przyczepy, bezpiecznik transportowy
30 Nie podano Boczny czujnik martwej strefy
31 Nie podano Układ kontroli amortyzatorów, funkcja doświetlania światłami drogowymi, automatyczna kontrola prędkości, wykrywanie znaków drogowych, system ostrzegania o opuszczeniu pasa ruchu
32 Nie podano Boczny czujnik martwej strefy
33 Nie podano Napęd na wszystkie koła
34 Nie podano Okno dachowe
35 – Wolna pozycja – bez przypisanego obwodu
36 – Wolna pozycja – bez przypisanego obwodu
37 – Wolna pozycja – bez przypisanego obwodu

Typowe usterki – które bezpieczniki sprawdzić?

Nie działa zapalniczka albo ładowarka w gnieździe 12 V

W Insignii A z lat 2012-2013 pozycja 6 w kabinie jest przypisana do zapalniczki, a pozycja 7 do gniazda zasilania. Dodatkowo pozycja 26 kabinowej skrzynki odpowiada gniazdu w bagażniku, natomiast pod maską pozycja 25 zabezpiecza obwody gniazd. Jeśli gniazdo nie działa, przed wymianą wkładki wyjmij adapter USB i sprawdź, czy do środka nie wpadł metalowy przedmiot.

Nie działają wycieraczki przedniej szyby

W skrzynce pod maską pozycja 6 odpowiada za napęd przednich wycieraczek, a pozycja 56 za spryskiwacz. Są to odrębne obwody, dlatego działająca pompka nie oznacza sprawnego zasilania silnika wycieraczek. Jeśli po wymianie bezpiecznika usterka wraca, należy sprawdzić przeciążenie mechanizmu i stan wiązki.

Ogrzewanie tylnej szyby nie usuwa pary

Wykaz komory silnika przypisuje ogrzewanie szyby do pozycji 28. Jeżeli kontrolka przycisku świeci, ale szyba nadal nie grzeje, przyczyną może być także przekaźnik, uszkodzone złącze lub przerwana ścieżka grzejna.

Nie działa sygnał dźwiękowy

Bezpiecznik klaksonu ma numer 51 w komorze silnika. Jeśli nie jest przepalony, sprawdzenia wymagają zasilanie, sygnał i sterowanie przekaźnika. Nie rozbieraj poduszki powietrznej w kierownicy na własną rękę.

Insignia 2012-2013 a nowsze roczniki

Choć generacja A występowała także po modernizacji, wyposażenie i przypisanie niektórych pozycji podlegało zmianom. Przed wyborem schematu sprawdź rocznik, wariant nadwozia i wyposażenie. Nie używaj tabel generacji B do samochodu generacji A.

FAQ – Opel Insignia A 2012-2013

Czy każda Insignia z tych roczników ma skrzynkę w bagażniku?

Instrukcja przewiduje trzecią skrzynkę za lewą osłoną bagażnika. Jej wyposażenie zależy od wersji samochodu; niewykorzystane gniazda mogą pozostawać puste.

Dlaczego w kolumnie amperaż są pola Nie podano?

Fabryczny wykaz przypisuje pozycjom obwody, ale nie wskazuje wartości prądu znamionowego wszystkich wkładek. Przy niezweryfikowanej wartości celowo nie zgadujemy liczby. Amperaż należy odczytać z oryginalnego bezpiecznika albo dokumentacji serwisowej dla konkretnego wyposażenia.

Czy bezpiecznik 17 pod maską dotyczy poduszki powietrznej?

Tak. W schemacie producenta dla roku modelowego 2013 pozycja 17 obejmuje zapłon i poduszkę powietrzną. W razie podejrzenia usterki SRS nie należy samodzielnie odłączać jego modułów, czujników ani złączy.

Źródła danych

Vauxhall / Opel, Insignia, oficjalna instrukcja użytkownika dla roku modelowego 2013, KTA-2675/9, wydanie sierpień 2012, część „Vehicle care – Electrical system – Fuses”, strony 208-214. Numerację i przypisania funkcji porównano także z instrukcją roku modelowego 2012. Schematy dotyczą generacji A przed modernizacją. Opis przekaźników oraz wartości amperażu niewskazane w fabrycznym wykazie nie zostały dopisane na podstawie domysłów.
