Opel Insignia A (2014-2015) – bezpieczniki, schematy i lokalizacja

Opublikowano:  | Aktualizacja:  | Autor:

Opel Insignia A z lat 2014-2015 ma trzy główne skrzynki bezpieczników: w komorze silnika, we wnętrzu za schowkiem deski rozdzielczej i za boczną osłoną bagażnika. Wykaz opiera się na dokumentacji pierwszej generacji po modernizacji. W niektórych dieslach z roku modelowego 2015 pojawiają się dodatkowe obwody układu SCR (AdBlue), których nie należy przypisywać starszym wersjom bez tego wyposażenia.

Gdzie są skrzynki bezpieczników w Insignii A?

Komora silnika

Otwórz maskę i znajdź skrzynkę z przodu po lewej stronie komory silnika, patrząc zgodnie z kierunkiem jazdy. Po wyłączeniu zapłonu odczep zabezpieczenia pokrywy, unieś ją do góry i zdejmij. Znajdują się tu bezpieczniki układu silnika, rozruchu, chłodzenia, świateł, hamulca postojowego, ABS i części instalacji komfortu. Po zakończeniu kontroli załóż pokrywę i dociśnij do pełnego zatrzaśnięcia, ponieważ nieszczelność może doprowadzić do zawilgocenia skrzynki.

Deska rozdzielcza

W autach z kierownicą po lewej stronie skrzynka znajduje się za niewielkim schowkiem po stronie kierowcy. Otwórz schowek, ściśnij elementy blokujące, opuść go i wyjmij. W autach z kierownicą po prawej stronie skrzynka jest za osłoną w schowku po stronie pasażera. Nie podważaj siłą plastików i porównaj numerację bezpiecznika z odpowiednim schematem.

Bagażnik

Tylną skrzynkę znajdziesz za zdejmowaną osłoną w lewej bocznej części bagażnika. Otwórz klapę, zdejmij osłonę boczną i odszukaj odpowiedni numer bezpiecznika. W wersjach kombi, hatchback i sedan dostęp może wymagać innego odchylenia elementów tapicerki. Zespół ten obejmuje m.in. elektryczną klapę, instalację przyczepy, ogrzewanie kierownicy, napęd AWD i elementy wyposażenia dodatkowego.

Komora silnika – schemat i pełna tabela 71 pozycji

Oprócz układów sterowania napędem skrzynka pod maską zabezpiecza m.in. wycieraczki, reflektory i ogrzewanie tylnej szyby. Przykładowo numer 20 dotyczy pompy paliwa, 28 ogrzewania tylnej szyby, 51 klaksonu, a 56 spryskiwacza przedniej szyby.

Opel Insignia A 2014-2015 - schemat 71 bezpieczników pod maską

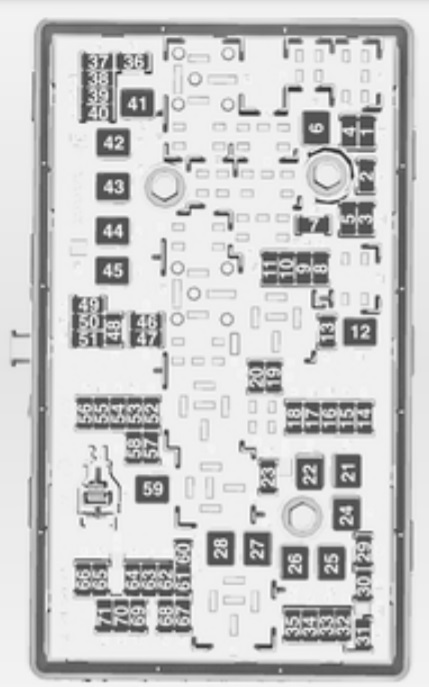

Schemat rozmieszczenia bezpieczników i przekaźników w komorze silnika Insignii A (2014-2015).
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 Nie podano Moduł sterujący skrzyni biegów
2 Nie podano Moduł sterujący silnika
3 – Wolne miejsce – bez przypisanego obwodu
4 – Wolne miejsce – bez przypisanego obwodu
5 Nie podano Zapłon, moduł sterujący skrzyni biegów, moduł sterujący silnika
6 Nie podano Wycieraczki przedniej szyby
7 – Wolne miejsce – bez przypisanego obwodu
8 Nie podano Układ wtrysku paliwa, układ zapłonowy
9 Nie podano Układ wtrysku paliwa, układ zapłonowy
10 Nie podano Moduł sterujący silnika
11 Nie podano Sonda lambda
12 Nie podano Rozrusznik
13 Nie podano Czujnik ogrzewania przepustnicy
14 Nie podano Oświetlenie
15 Nie podano Wycieraczka tylnej szyby
16 Nie podano Pompa podciśnieniowa, masowy czujnik przepływu powietrza, czujnik wody w paliwie, transformator DC
17 – Wolne miejsce – bez przypisanego obwodu
18 Nie podano System adaptacyjnego oświetlenia drogi
19 Nie podano System adaptacyjnego oświetlenia drogi
20 Nie podano Pompa paliwa
21 Nie podano Szyby otwierane elektrycznie w drzwiach tylnych
22 Nie podano Układ ABS
23 Nie podano Wspomaganie układu kierowniczego o regulowanej sile
24 Nie podano Szyby otwierane elektrycznie w drzwiach przednich
25 Nie podano Gniazdka zasilania
26 Nie podano Układ ABS
27 Nie podano Hamulec postojowy sterowany elektrycznie
28 Nie podano Ogrzewanie tylnej szyby
29 Nie podano Lewy fotel regulowany elektrycznie
30 Nie podano Prawy fotel regulowany elektrycznie
31 Nie podano Klimatyzacja
32 Nie podano Moduł sterujący nadwozia
33 Nie podano Podgrzewanie przednich foteli
34 Nie podano Okno dachowe
35 Nie podano System audio-nawigacyjny
36 – Wolne miejsce – bez przypisanego obwodu
37 Nie podano Prawe światło drogowe
38 Nie podano Lewe światło drogowe
39 – Wolne miejsce – bez przypisanego obwodu
40 – Wolne miejsce – bez przypisanego obwodu
41 Nie podano Pompa próżniowa
42 Nie podano Wentylator chłodnicy
43 Nie podano Akumulator / przetwornica DC – tylko system Start/Stop
44 Nie podano Zmywacze reflektorów
45 Nie podano Wentylator chłodnicy
46 Nie podano Styk 87, przekaźnik główny
47 Nie podano Sonda lambda
48 Nie podano Światła przeciwmgielne
49 Nie podano Prawe światło mijania
50 Nie podano Lewe światło mijania
51 Nie podano Sygnał dźwiękowy
52 Nie podano Zapłon
53 Nie podano Zapłon, wentylacja przednich foteli
54 Nie podano Zapłon
55 Nie podano Szyby sterowane elektrycznie, składanie lusterek
56 Nie podano Spryskiwacz przedniej szyby
57 – Wolne miejsce – bez przypisanego obwodu
58 – Wolne miejsce – bez przypisanego obwodu
59 Nie podano Podgrzewanie oleju napędowego, układ ograniczania emisji
60 Nie podano Podgrzewanie lusterek
61 Nie podano Podgrzewanie lusterek
62 – Wolne miejsce – bez przypisanego obwodu
63 Nie podano Czujnik na tylnej szybie
64 Nie podano System adaptacyjnego oświetlenia drogi
65 Nie podano Pompa pomocnicza (wyłącznie w pojazdach z systemem stop-start)
66 Nie podano Spryskiwacz tylnej szyby
67 Nie podano Moduł sterujący układu paliwowego
68 – Wolne miejsce – bez przypisanego obwodu
69 Nie podano Czujnik stanu akumulatora
70 Nie podano Czujnik deszczu
71 Nie podano Czujnik stanu akumulatora

Deska rozdzielcza – schemat i pełna tabela 26 pozycji

Za zapalniczkę odpowiada numer 6, za kolejne gniazdo 12 V numer 7, a za gniazdo w przestrzeni bagażowej numer 26. W tabeli pozostawiono wszystkie puste pozycje. Fotele z elektryczną regulacją mogą mieć także termiczne zabezpieczenia przed przeciążeniem, które po ostygnięciu automatycznie przywracają pracę – nie są to zwykłe wymienne bezpieczniki w miejscach 12 i 13.

Opel Insignia A 2014-2015 - schemat 26 bezpieczników w desce rozdzielczej

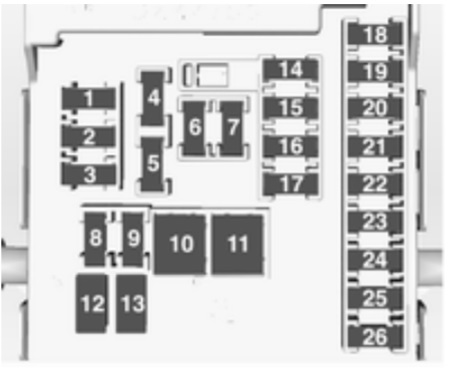

Schemat 26 pozycji skrzynki bezpieczników w desce rozdzielczej Insignii A (2014-2015).
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 Nie podano System informacyjno-rozrywkowy / wyświetlacz informacji
2 Nie podano Moduł sterujący nadwozia
3 Nie podano Moduł sterujący nadwozia
4 Nie podano System informacyjno-rozrywkowy / wyświetlacz informacji
5 Nie podano System informacyjno-rozrywkowy / wyświetlacz informacji
6 Nie podano Zapalniczka
7 Nie podano Gniazdko zasilania
8 Nie podano Moduł sterujący nadwozia
9 Nie podano Moduł sterujący nadwozia
10 Nie podano Moduł sterujący nadwozia
11 Nie podano Wentylator kabiny
12 – Wolne miejsce – bez przypisanego obwodu
13 – Wolne miejsce – bez przypisanego obwodu
14 Nie podano Złącze diagnostyczne
15 Nie podano Poduszka powietrzna
16 Nie podano Centralny zamek / klapa bagażnika
17 Nie podano Klimatyzacja
18 Nie podano Bezpiecznik transportowy
19 Nie podano Pamięć
20 – Wolne miejsce – bez przypisanego obwodu
21 Nie podano Wskaźniki i przyrządy
22 Nie podano Zapłon
23 Nie podano Moduł sterujący nadwozia
24 Nie podano Moduł sterujący nadwozia
25 – Wolne miejsce – bez przypisanego obwodu
26 Nie podano Gniazdo zasilania 12 V w bagażniku

Bagażnik – schemat i pełna tabela 37 pozycji

Tu znajdują się zabezpieczenia przyczepy, elektrycznej klapy, ogrzewania kierownicy oraz systemów wspomagających jazdę. Różnica rocznikowa: w instrukcji dla wersji 2014 część pozycji jest niewykorzystana, natomiast instrukcja Opla dla roku modelowego 2015 wymienia przy pozycjach 7, 12, 17 i 18 układ selektywnej redukcji katalitycznej. Funkcje te dotyczą tylko aut faktycznie wyposażonych w SCR/AdBlue. W tabeli podano oba warianty zamiast usuwania którejkolwiek pozycji.

Opel Insignia A 2014-2015 - schemat 37 pozycji bezpieczników w bagażniku

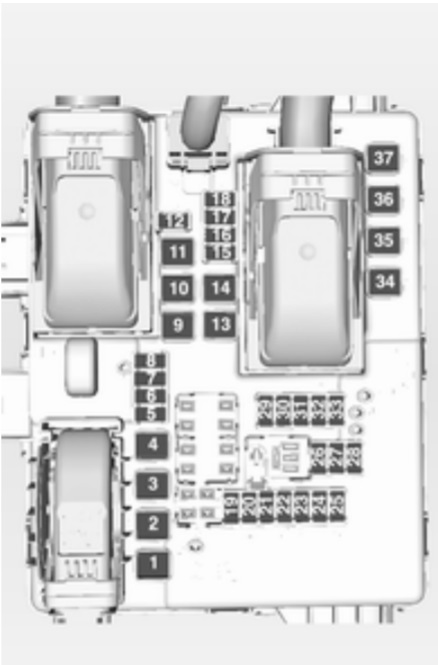

Schemat 37 pozycji skrzynki bezpieczników po lewej stronie bagażnika Insignii A (2014-2015).
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 Nie podano Centralny zamek, klapa tylna sterowana elektrycznie
2 Nie podano Moduł sterujący przyczepy
3 – Wolne miejsce – bez przypisanego obwodu
4 – Wolne miejsce – bez przypisanego obwodu
5 Nie podano Złącze przyczepy
6 Nie podano Podgrzewanie kierownicy
7 Nie podano 2015 – wersje z układem SCR/AdBlue: system selektywnej redukcji katalitycznej; w odmianach bez SCR pozycja wolna
8 Nie podano Złącze przyczepy
9 Nie podano Okno dachowe
10 Nie podano Centralny zamek, klapa tylna
11 – Wolne miejsce – bez przypisanego obwodu
12 Nie podano 2015 – wersje z układem SCR/AdBlue: system selektywnej redukcji katalitycznej; w odmianach bez SCR pozycja wolna
13 – Wolne miejsce – bez przypisanego obwodu
14 – Wolne miejsce – bez przypisanego obwodu
15 Nie podano Zamek otwieranej elektrycznie klapy tylnej
16 Nie podano Klimatyzacja
17 Nie podano 2015 – wersje z układem SCR/AdBlue: system selektywnej redukcji katalitycznej; w odmianach bez SCR pozycja wolna
18 Nie podano 2015 – wersje z układem SCR/AdBlue: system selektywnej redukcji katalitycznej; w odmianach bez SCR pozycja wolna
19 Nie podano Boczny czujnik martwej strefy
20 Nie podano Boczny czujnik martwej strefy, wentylowane siedzenia przednie
21 Nie podano Układ kontroli amortyzatorów, funkcja doświetlania światłami drogowymi, automatyczna kontrola prędkości, wykrywanie znaków drogowych, system ostrzegania o opuszczeniu pasa ruchu, moduł sterujący przyczepy
22 Nie podano Autoalarm
23 Nie podano Napęd na wszystkie koła / autoalarm
24 – Wolne miejsce – bez przypisanego obwodu
25 – Wolne miejsce – bez przypisanego obwodu
26 – Wolne miejsce – bez przypisanego obwodu
27 – Wolne miejsce – bez przypisanego obwodu
28 – Wolne miejsce – bez przypisanego obwodu
29 Nie podano Moduł sterujący przyczepy, bezpiecznik transportowy
30 Nie podano Boczny czujnik martwej strefy
31 – Wolne miejsce – bez przypisanego obwodu
32 – Wolne miejsce – bez przypisanego obwodu
33 – Wolne miejsce – bez przypisanego obwodu
34 Nie podano Okno dachowe
35 – Wolne miejsce – bez przypisanego obwodu
36 – Wolne miejsce – bez przypisanego obwodu
37 – Wolne miejsce – bez przypisanego obwodu

Jakie bezpieczniki sprawdzić przy typowych usterkach?

Gniazdo 12 V albo zapalniczka nie ładuje telefonu

Najpierw odłącz wszystkie adaptery. Jeśli przednie gniazdo nie działa, sprawdź bezpiecznik 6 w skrzynce kabinowej; kolejne gniazdo ma numer 7. Pod maską występuje także numer 25 opisany jako zasilanie gniazd. Nie montuj większej wkładki niż przewidziana dla konkretnej wersji. Uszkodzona ładowarka lub moneta w gnieździe mogą powodować zwarcie.

Nie grzeje tylna szyba

Pod maską w fabrycznym wykazie znajduje się pozycja 28 dotycząca ogrzewania tylnej szyby. Jeśli bezpiecznik jest sprawny, sprawdź działanie przycisku, przekaźnika i stan przewodów przy klapie.

Nie działają przednie wycieraczki lub spryskiwacze

Za wycieraczki przedniej szyby odpowiada pozycja 6 pod maską, a za spryskiwacz pozycja 56. Uszkodzenie jednego z tych obwodów nie oznacza, że niesprawny jest również drugi.

Nie działa klakson

W skrzynce komory silnika znajdź bezpiecznik 51. Po sprawdzeniu ciągłości wyjętej wkładki oceń również stan kostki sygnału i przewodów w przedniej części auta. Nie rozbieraj poduszki powietrznej kierowcy w poszukiwaniu usterki bez odpowiedniej wiedzy i procedur serwisowych.

Insignia 2014-2015 a 2016 – co jest inne?

Opisywane samochody należą do tej samej generacji A. W późniejszych odmianach mogą pojawić się dodatkowe odbiorniki i zmienione przypisania części zabezpieczeń. Nie należy korzystać ze schematów Insignii B (od 2017 roku), która ma inne skrzynki.
