Opel Insignia A (2016) – bezpieczniki, schematy i lokalizacja skrzynek

Opel Insignia A z 2016 roku ma trzy główne skrzynki bezpieczników: w komorze silnika, za schowkiem deski rozdzielczej i z lewej strony bagażnika. Poniższe schematy oraz pełne wykazy 71, 26 i 37 pozycji opracowano według instrukcji producenta dla roku modelowego 2016. Warianty wyposażenia określane przez Opla jako typ A i typ B mogą mieć różne obwody na tych samych pozycjach. Opis nie dotyczy Insignii B wprowadzonej w następnej generacji.

Gdzie znajdują się skrzynki bezpieczników?

Pod maską: z przodu komory silnika, po lewej stronie samochodu patrząc zgodnie z kierunkiem jazdy. Zaparkuj pojazd, wyłącz zapłon, odczep zatrzaski pokrywy, unieś i wyjmij pokrywę skrzynki. Po kontroli mocno ją dociśnij, aby zabezpieczyć wnętrze przed wodą.

W kabinie (kierownica po lewej): panel kryje się za małym schowkiem w desce rozdzielczej, po stronie kierowcy. Otwórz schowek, ściśnij zatrzaski blokujące, opuść schowek w dół i wyjmij go. W samochodach z kierownicą po prawej stronie skrzynka znajduje się za osłoną w schowku po przeciwnej stronie.

W bagażniku: skrzynka znajduje się za boczną osłoną po lewej stronie przestrzeni ładunkowej. Otwórz klapę, zlokalizuj osłonę boczną i zdejmij ją, aby uzyskać dostęp do panelu. Poszczególne warianty wyposażenia mogą mieć wolne miejsca w gniazdach.

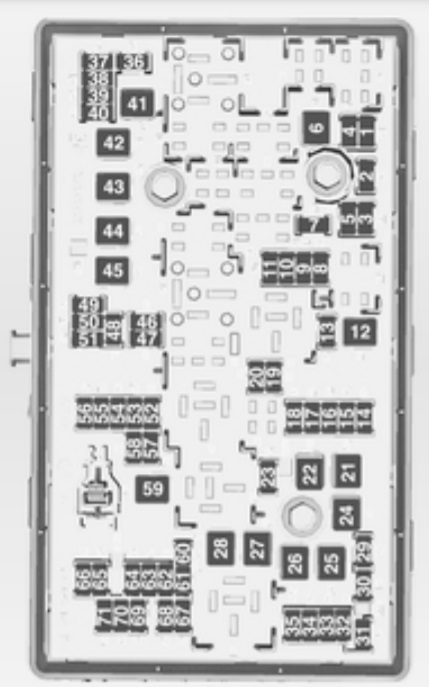

Komora silnika – schemat i tabela 71 bezpieczników

Skrzynka pod maską zabezpiecza m.in. zasilanie sterowników silnika i skrzyni biegów, układ ABS, reflektory, wycieraczki, pompę paliwa, wentylatory chłodnicy oraz układ rozruchu. Pozycje 17, 25, 34 i 35 mogą obsługiwać różne funkcje w konfiguracjach typ A i typ B.

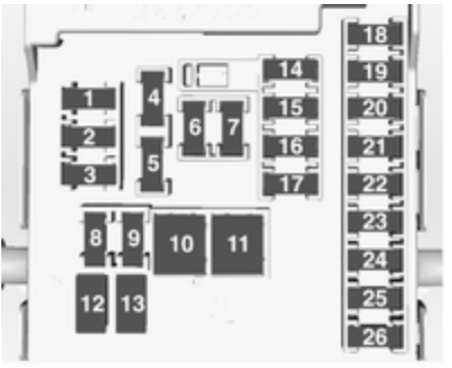

Deska rozdzielcza – schemat i tabela 26 bezpieczników

W panelu kabinowym znajdują się zabezpieczenia systemu informacyjno-rozrywkowego, modułów nadwozia, gniazd 12 V, klimatyzacji oraz części instalacji elektrycznej. Pozycje 12 i 13 figurują w wykazie jako wolne, ale Opel opisuje także odrębne, automatycznie resetujące się zabezpieczenie przeciążeniowe regulacji foteli. Nie należy traktować tych elementów jak zwykłych wkładek płytkowych.

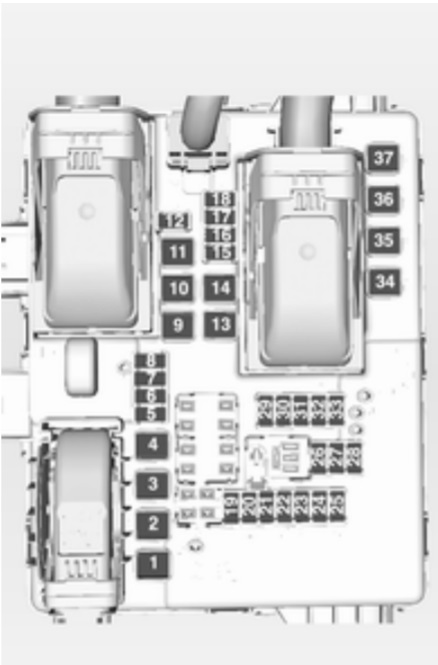

Bagażnik – schemat i tabela 37 bezpieczników

Za lewą osłoną przestrzeni bagażowej znajdują się m.in. zabezpieczenia elektrycznej klapy, instalacji przyczepy, podgrzewania kierownicy, okna dachowego, czujników martwej strefy oraz układu SCR w odpowiednio wyposażonych wersjach diesla. W autach bez danej opcji odpowiadające jej miejsce może pozostać niewykorzystane.

Najczęściej szukane bezpieczniki w Insignii A 2016

Nie działa zapalniczka ani ładowarka telefonu? Zacznij od pozycji 6 w skrzynce kabinowej. Gniazdo zasilania w kabinie obejmuje także pozycję 7, a zasilanie w bagażniku pozycję 26. W wersjach typu A warto sprawdzić również obwód gniazd zasilania przypisany do pozycji 25 pod maską. Wyjmij ładowarkę i sprawdź, czy w gnieździe nie tkwi metalowy przedmiot mogący spowodować zwarcie.

Rozrusznik kręci, ale silnik nie zapala? W zależności od objawów kontroluje się układ paliwowy, zabezpieczenia sterownika silnika i pompę paliwa. W wykazie Insignii A z 2016 roku pozycja 20 pod maską odpowiada pompie paliwa, a pozycja 12 jest powiązana z rozrusznikiem. Nie wymieniaj pompy tylko dlatego, że nie słyszysz jej po włączeniu zapłonu. Opisy diagnostyki znajdziesz w materiale objawy awarii zasilania pompy paliwa.

Nie działa klakson? Sprawdź pozycję 51 w skrzynce komory silnika. Jeżeli bezpiecznik jest sprawny, możliwy jest problem z samym sygnałem, złączem lub jego sterowaniem. Nie rozbieraj samodzielnie poduszki powietrznej kierownicy.

Nie pracuje wentylator chłodnicy? W skrzynce pod maską zwróć uwagę na pozycje 42 i 45. Jeżeli wskaźnik temperatury sygnalizuje przegrzewanie, zatrzymaj samochód w bezpiecznym miejscu i wyłącz silnik.

Dlaczego nie wpisano amperażu dla każdej pozycji?

Fabryczny wykaz Opla dla rocznika 2016 podaje przede wszystkim numery bezpieczników i zabezpieczane obwody, ale nie podaje wartości prądu znamionowego wszystkich wkładek. Dlatego w tabelach zapis „Nie podano” oznacza brak pewnej wartości w instrukcji, a znak „-” przy pustych pozycjach brak przypisanego obwodu. Nową wkładkę dobieraj według wartości oznaczonej na oryginalnym bezpieczniku lub zweryfikowanej dokumentacji serwisowej konkretnej odmiany. Nie stosuj bezpieczników o większym amperażu.

Opel Insignia 2014-2015 a wersja 2016

Insignia z 2016 roku należy do tej samej generacji A co Insignia 2014-2015, jednak w obrębie generacji występowały zmiany wyposażenia. Dlatego nie przenoś oznaczeń na późniejszą Insignię B ani nie zakładaj, że każdy wariant typu A lub B ma taki sam zestaw odbiorników.

Źródła

Opel Insignia, instrukcja obsługi, wydanie polskie dla roku modelowego 2016, KTA-2675/15, dział „Pielęgnacja samochodu”, strony 279-284. Schematy i oznaczenia zweryfikowano z fabrycznymi rysunkami skrzynek. Wartości amperażu niepodane przez producenta pozostawiono bez zgadywania.
