Opel Meriva B (2010-2011) wykorzystuje trzy skrzynki bezpieczników: w komorze silnika, za schowkiem w kabinie i za lewą osłoną bagażnika. W tej generacji obwody centralnego zamka i elektryki tylnych drzwi są rozdzielone pomiędzy modułami; dla skutecznej diagnostyki należy najpierw ustalić, który odbiornik przestał działać.

Komora silnika – 35 numerowanych pozycji

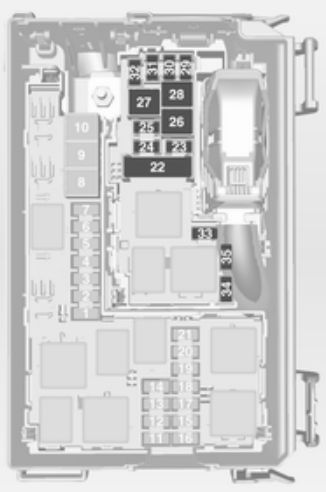

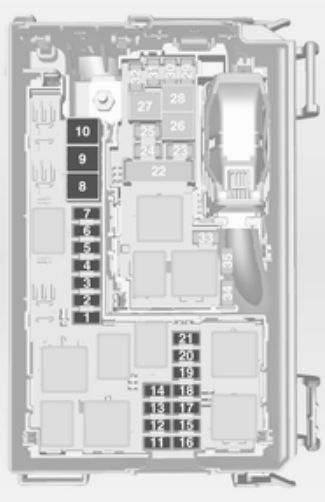

Skrzynka znajduje się w przedniej lewej części przedziału silnikowego. Po wyłączeniu zapłonu zwolnij zaczepy pokrywy, unieś ją pionowo i skontroluj rozkład gniazd. Schemat przedstawia oba fragmenty bloku wraz z numeracją gniazd 1-35. Poniższa tabela obejmuje zabezpieczenia silnika, ABS, chłodzenia i nawiewu. Rysunek odpowiada starszej instalacji tego modelu.

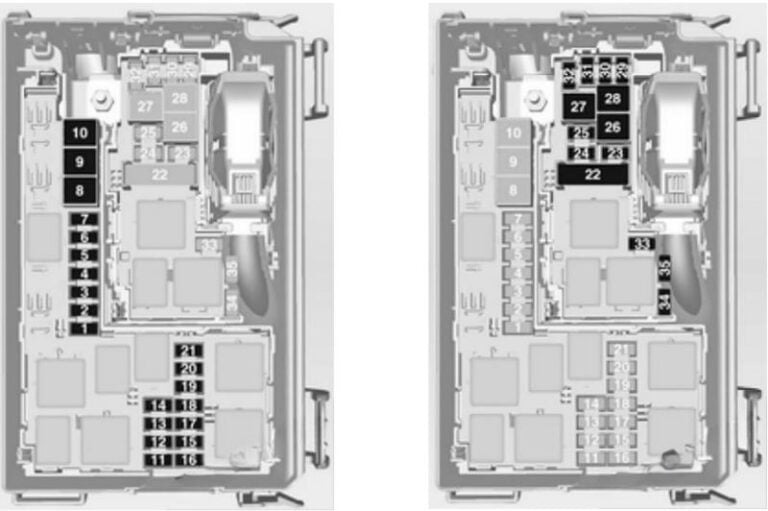

Opel Meriva B 2010-2011 - kompletny układ skrzynki bezpieczników pod maską, pozycje 1-35 — Schemat skrzynki w komorze silnika – dwie części panelu, pozycje 1-35.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Rozrusznik
2	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
3	–	Filtr paliwa, chłodzenie
4	–	Sygnał dźwiękowy
5	–	Styk 30
6	–	Moduł sterujący silnika, moduł sterujący skrzyni biegów
7	–	Światła przeciwmgielne
8	–	Chłodzenie silnika
9	–	Chłodzenie silnika
10	–	Pompa próżniowa
11	–	Zapłon, podgrzewanie wstępne silnika
12	–	Poziomowanie reflektorów
13	–	Klimatyzacja, styk 15
14	–	Moduł sterujący skrzyni biegów
15	–	Światło drogowe (prawe)
16	–	Światło drogowe (lewe)
17	–	Moduł sterujący silnika
18	–	Moduł sterujący silnika, styk 15
19	–	Poduszka powietrzna
20	–	Moduł sterujący silnika
21	–	Moduł sterujący silnika, styk 87
22	–	Hamulec postojowy sterowany elektrycznie
23	–	Zestaw do naprawy opon
24	–	Pompa paliwa
25	–	Układ ABS
26	–	Ogrzewanie tylnej szyby
27	–	Układ ABS
28	–	Wentylator kabiny
29	–	Zapalniczka
30	–	Klimatyzacja
31	–	Szyba sterowana elektrycznie w lewych drzwiach przednich
32	–	Szyba sterowana elektrycznie w prawych drzwiach przednich
33	–	Podgrzewanie lusterek
34	–	Układ ABS
35	–	Poduszka powietrzna

Panel w kabinie – 14 pozycji

Skrzynka jest za niewielkim schowkiem w desce rozdzielczej. W pojazdach z kierownicą po lewej stronie otwórz schowek, naciśnij zaczepy i opuść go w dół. W wersjach RHD dostęp odbywa się od strony schowka pasażera. Tutaj znajdują się obwody radia, blokady tylnych drzwi, spryskiwaczy i podgrzewanej kierownicy.

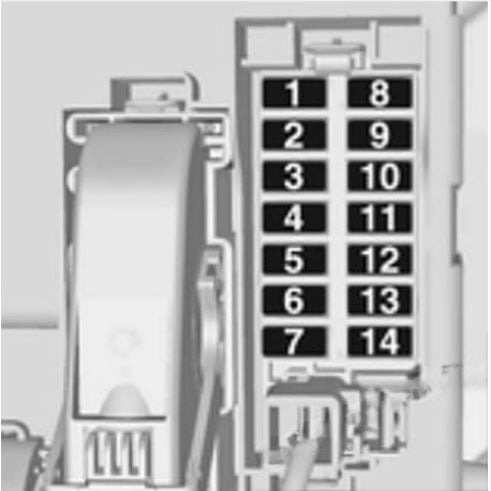

Opel Meriva B 2010-2011 - układ 14 bezpieczników w desce rozdzielczej — Schemat skrzynki w kabinie, pozycje 1-14.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Odblokowanie lewych tylnych drzwi
2	–	Wyświetlacz, wskaźniki i przyrządy, telefon
3	–	Radioodtwarzacz
4	–	Wyłącznik zapłonu, immobilizer
5	–	Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby
6	–	Centralny zamek, klapa tylna
7	–	Centralny zamek
8	–	Odblokowanie prawych tylnych drzwi
9	–	Oświetlenie wnętrza
10	–	Podgrzewane koło kierownicy
11	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
12	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
13	–	Czujnik deszczu, lusterko wewnętrzne, lusterka zewnętrzne
14	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.

Bagażnik – 17 pozycji

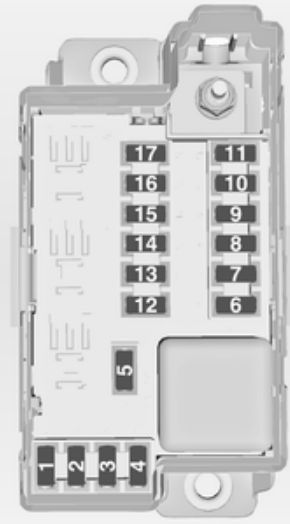

Tylny moduł znajduje się po lewej stronie bagażnika. Otwórz boczną pokrywę rewizyjną, a następnie odblokuj cztery zaczepy drugiej osłony. W tym bloku szukaj m.in. zabezpieczeń tylnych szyb, oświetlenia adaptacyjnego i modułu przyczepy.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	System adaptacyjnego oświetlenia drogi
2	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
3	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
4	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
5	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
6	–	Szyba sterowana elektrycznie w prawych drzwiach tylnych
7	–	System adaptacyjnego oświetlenia drogi
8	–	Moduł sterujący przyczepy, złącze przyczepy
9	–	Fotel, podparcie lędźwiowe, strona lewa
10	–	Szyba sterowana elektrycznie w lewych drzwiach tylnych
11	–	Układ ułatwiający parkowanie
12	–	Roleta przeciwsłoneczna sterowana elektrycznie
13	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
14	–	Podgrzewanie przednich foteli
15	–	Moduł sterujący przyczepy
16	–	Fotel, podparcie lędźwiowe, strona prawa
17	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.

Różnice między rocznikami: w Merivie B zmieniono przyporządkowanie niektórych pozycji w panelu kabinowym. W samochodach z lat 2010-2011 pozycja 1 służy do odblokowania lewych tylnych drzwi, a 10 do ogrzewania kierownicy. W późniejszych wariantach numeracja tych funkcji może być inna. Nie należy kopiować tabel z nowszej wersji tylko na podstawie podobnego wyglądu skrzynki.

Diagnostyka typowych awarii

Nie działa zapalniczka

W skrzynce pod maską sprawdź pozycję 29. Jeżeli bezpiecznik jest cały, skontroluj gniazdo i stan przewodów. Nie wolno mostkować styków wkładki. Przy powtarzającym się zwarciu sprawdź także poradnik o przyczynach przepalania bezpieczników.

Przestał działać centralny zamek tylnych drzwi

W kabinie sprawdź zabezpieczenia 1 i 8 dla osobnych obwodów otwierania tylnych drzwi oraz pozycje 6 i 7 dla centralnego zamka i klapy. Następnie sprawdź moduł drzwi i wiązkę.

Nie działa ogrzewanie tylnej szyby

Główne zabezpieczenie znajdziesz w komorze silnika, pod numerem 26. Przy sprawnej wkładce sprawdź przewody klapy i styki szyby.

Uwaga na warianty: Zabezpieczenia wyposażenia opcjonalnego mogą być puste. Amperaż poszczególnych wkładek zależy od konkretnego wariantu samochodu. Wartość wkładki należy potwierdzić na pokrywie skrzynki albo w fabrycznej instrukcji dokładnego wariantu. Nigdy nie zastępuj przepalonego bezpiecznika wkładką o większym amperażu.
