Opel Meriva B (2012-2016) ma trzy grupy zabezpieczeń: komorę silnika, deskę rozdzielczą oraz lewą stronę przestrzeni bagażowej. Poniższe tabele obejmują odpowiednio 35, 14 i 17 ponumerowanych gniazd. Zachowano również miejsca wolne oraz obwody dostępne wyłącznie w pojazdach z wybranym wyposażeniem.
Skrzynka bezpieczników w komorze silnika

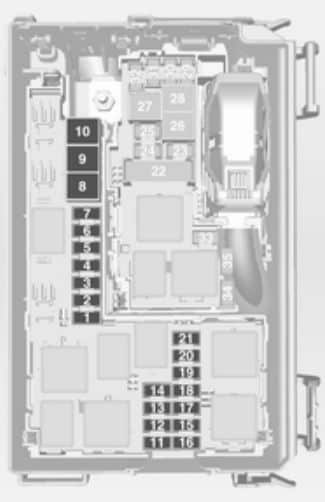

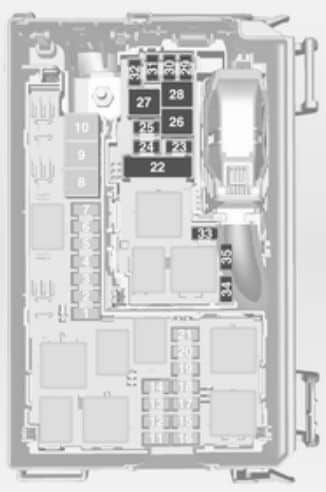

Panel znajduje się w przedniej lewej części komory silnika. Wyłącz zapłon, odblokuj osłonę skrzynki, unieś pokrywę i wyjmij ją pionowo. Schemat zajmuje dwa sąsiadujące rysunki. Przed wymianą bezpieczników sterownika silnika i ABS sprawdź, czy zasilanie zostało odłączone.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Rozrusznik |
| 2 | – | Wolne miejsce – brak przypisanego obwodu. |
| 3 | – | Filtr paliwa, chłodzenie |
| 4 | – | Sygnał dźwiękowy |
| 5 | – | Styk 30 |
| 6 | – | Moduł sterujący silnika, moduł sterujący skrzyni biegów |
| 7 | – | Światła przeciwmgielne |
| 8 | – | Chłodzenie silnika |
| 9 | – | Chłodzenie silnika |
| 10 | – | Pompa próżniowa |
| 11 | – | Zapłon, podgrzewanie wstępne silnika |
| 12 | – | Poziomowanie reflektorów |
| 13 | – | Klimatyzacja, styk 15 |
| 14 | – | Moduł sterujący skrzyni biegów |
| 15 | – | Światło drogowe (prawe) |
| 16 | – | Światło drogowe (lewe) |
| 17 | – | Moduł sterujący silnika |
| 18 | – | Moduł sterujący silnika, styk 15 |
| 19 | – | Poduszka powietrzna |
| 20 | – | Moduł sterujący silnika |
| 21 | – | Moduł sterujący silnika, styk 87 |
| 22 | – | Hamulec postojowy sterowany elektrycznie |
| 23 | – | Zestaw do naprawy opon |
| 24 | – | Pompa paliwa |
| 25 | – | Układ ABS |
| 26 | – | Ogrzewanie tylnej szyby |
| 27 | – | Układ ABS |
| 28 | – | Wentylator kabiny |
| 29 | – | Zapalniczka |
| 30 | – | Klimatyzacja |
| 31 | – | Szyba sterowana elektrycznie w lewych drzwiach przednich |
| 32 | – | Szyba sterowana elektrycznie w prawych drzwiach przednich |
| 33 | – | Podgrzewanie lusterek |
| 34 | – | Układ ABS |
| 35 | – | Poduszka powietrzna |
Skrzynka w desce rozdzielczej
W pojazdach LHD skrzynka jest za niewielkim schowkiem w desce. Otwórz schowek, naciśnij jego zaczepy z obu stron, opuść i zdejmij. W wersjach RHD dostęp prowadzi przez pokrywę w schowku pasażera. Tu znajdują się m.in. bezpieczniki radia, zamka centralnego i ogrzewanej kierownicy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Radioodtwarzacz |
| 2 | – | Wyświetlacz, wskaźniki i przyrządy, telefon |
| 3 | – | Radioodtwarzacz |
| 4 | – | Wyłącznik zapłonu, immobilizer |
| 5 | – | Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby |
| 6 | – | Centralny zamek, klapa tylna |
| 7 | – | Centralny zamek |
| 8 | – | Wyświetlacz, wskaźniki i przyrządy, telefon |
| 9 | – | Podgrzewane koło kierownicy |
| 10 | – | Odblokowanie lewych tylnych drzwi |
| 11 | – | Odblokowanie prawych tylnych drzwi |
| 12 | – | Oświetlenie wnętrza |
| 13 | – | Czujnik deszczu, lusterko wewnętrzne, lusterka zewnętrzne |
| 14 | – | Wolne miejsce – brak przypisanego obwodu. |
Skrzynka bezpieczników w bagażniku

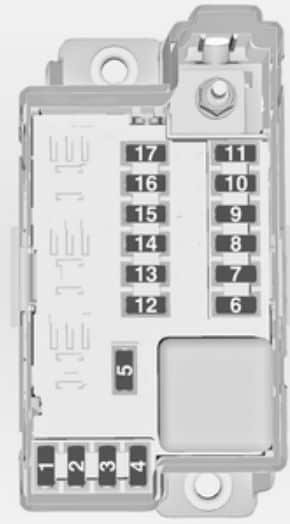

Skrzynka jest po lewej stronie bagażnika, za osłoną. Zdejmij pokrywę, zwolnij cztery zaczepy mocujące drugą osłonę i uzyskaj dostęp do 17 miejsc, m.in. sterowania przyczepą, ogrzewaniem foteli, oświetleniem adaptacyjnym i wyposażeniem foteli.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | System adaptacyjnego oświetlenia drogi |
| 2 | – | Wolne miejsce – brak przypisanego obwodu. |
| 3 | – | Wolne miejsce – brak przypisanego obwodu. |
| 4 | – | Wolne miejsce – brak przypisanego obwodu. |
| 5 | – | Wolne miejsce – brak przypisanego obwodu. |
| 6 | – | Szyba sterowana elektrycznie w prawych drzwiach tylnych |
| 7 | – | System adaptacyjnego oświetlenia drogi |
| 8 | – | Moduł sterujący przyczepy, złącze przyczepy |
| 9 | – | Fotel, podparcie lędźwiowe, strona lewa |
| 10 | – | Szyba sterowana elektrycznie w lewych drzwiach tylnych |
| 11 | – | Układ ułatwiający parkowanie |
| 12 | – | Roleta przeciwsłoneczna sterowana elektrycznie |
| 13 | – | Wolne miejsce – brak przypisanego obwodu. |
| 14 | – | Podgrzewanie przednich foteli |
| 15 | – | Moduł sterujący przyczepy |
| 16 | – | Fotel, podparcie lędźwiowe, strona prawa |
| 17 | – | Wolne miejsce – brak przypisanego obwodu. |
Wartości prądu: symbol „-” w kolumnie „Amperaż [A]” oznacza, że fabryczny wykaz funkcji dla tej wersji nie określa jednoznacznej wartości wkładki. Wybierz bezpiecznik zgodny z opisem na pokrywie skrzynki, instrukcją odpowiedniego silnika i zamontowanym fabrycznie zabezpieczeniem. Nigdy nie zwiększaj amperażu bez potwierdzenia parametrów obwodu.
Typowe usterki i diagnostyka
Nie działa zapalniczka
W skrzynce silnikowej sprawdź pozycję 29. W przypadku przepalenia odłącz ładowarki, sprawdź metalowe styki gniazda i nie instaluj mocniejszego bezpiecznika.
Nie działa ogrzewanie tylnej szyby
Pod maską sprawdź pozycję 26, a następnie styki na szybie, masę i wiązkę bagażnika.
Brak centralnego zamka
W panelu deski rozdzielczej sprawdź obwody 6 i 7 oraz ich przypisania do drzwi. W Merivie B warto skontrolować również połączenia kablowe drzwi otwieranych przeciwnie do kierunku jazdy.
Źródła techniczne
Opel Meriva B 2012-2016 – instrukcja producenta, dział skrzynek bezpieczników. Opel Polska: instrukcje obsługi.
