Opel Meriva A (2006-2010) ma główną skrzynkę bezpieczników w kabinie i blok dużych bezpieczników w komorze silnika. Dodatkowo w podszybiu znajdują się przekaźniki układów silnika, oświetlenia, wycieraczek i wentylatorów, a pod fotelem kierowcy może występować dalszy moduł przekaźników. Poniższe pełne wykazy pozycji 1-56 i 1-8 porównano z fabryczną instrukcją Opla Merivy z 2009 roku. Rozmieszczenie i obsada przekaźników zależą od silnika i wyposażenia.
Gdzie znajduje się skrzynka bezpieczników we wnętrzu?
W Merivie A panel bezpieczników jest po lewej stronie deski rozdzielczej, za zdejmowaną pokrywą. Zaparkuj pojazd, wyłącz zapłon i odbiorniki. Otwórz drzwi kierowcy, odszukaj osłonę w bocznym fragmencie deski i pociągnij jej dolną krawędź, aby uwolnić zaczepy. Po zdjęciu pokrywy widoczne są miniaturowe bezpieczniki płytkowe i oznaczenia na ich miejscach. Plastikowym chwytakiem wyjmuj pojedynczą wkładkę dopiero po potwierdzeniu jej numeru na schemacie.
Schemat 56 pozycji w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 | Centralny moduł sterujący |
| 2 | 5 | Immobilizer, światła awaryjne, światła zewnętrzne |
| 3 | 30 | Zmywacze reflektorów |
| 4 | 20 | System informacyjno-rozrywkowy; sterowanie silnikiem wysokoprężnym (zależnie od wyposażenia) |
| 5 | – | Niewykorzystany |
| 6 | – | Niewykorzystany |
| 7 | 10 | Rozrusznik; w wersji wysokoprężnej układ sterowania silnikiem |
| 8 | 15 | Sygnał dźwiękowy |
| 9 | 20 | Układ wtrysku paliwa, pompa paliwowa, nagrzewnica postojowa |
| 10 | 20 | Kierunkowskazy |
| 11 | 20 | System informacyjno-rozrywkowy i wyświetlacz informacyjny |
| 12 | 7,5 | Ogrzewanie szyby tylnej, lusterka zewnętrzne |
| 13 | 10 | Centralny zamek, autoalarm |
| 14 | 7,5 / 15 | Sterowanie pracą silnika; w niektórych silnikach benzynowych wartość 7,5 A, w innych 15 A |
| 15 | 10 | Moduł sterujący silnika, silnik Z 17 DTH |
| 16 | 20 | Gniazdko elektryczne, zapalniczka |
| 17 | – | Niewykorzystany |
| 18 | 15 | System adaptacyjnego oświetlenia drogi |
| 19 | 20 | Centralny zamek |
| 20 | 5 | Oświetlenie wnętrza, lampki punktowe |
| 21 | 15 | Spryskiwacze szyby |
| 22 | 20 | Elektryczne sterowanie szybą tylnych drzwi (nie ogrzewanie szyby tylnej) |
| 23 | 20 | Okna dachowe |
| 24 | 5 | Autoalarm |
| 25 | 15 | Wycieraczka tylnej szyby |
| 26 | 15 | Układ zapłonowy, układy elektroniczne silnika |
| 27 | 5 | Moduł sterujący silnika, poduszka powietrzna, układ ESP®Plus |
| 28 | 7,5 | Klimatyzacja |
| 29 | 20 | Elektrycznie sterowana lewa szyba przednia |
| 30 | – | Niewykorzystany |
| 31 | 7,5 / 10 | Sterowanie silnikiem Z17DTH – zależnie od instalacji 7,5 A lub 10 A |
| 32 | 20 | Elektryczne opuszczanie i podnoszenie prawej przedniej szyby |
| 33 | 5 | Centralny moduł sterujący, immobilizer, lampki kontrolne |
| 34 | 30 | Wycieraczki szyby przedniej |
| 35 | 5 | Oświetlenie wnętrza, lusterko wewnętrzne, wyświetlacz informacyjny |
| 36 | 15 | Światła stopu, układ ABS, układ ESP®Plus |
| 37 | 20 | Zapalniczka i dodatkowa nagrzewnica |
| 38 | 15 | Podgrzewanie fotela (lewego) |
| 39 | 15 | Podgrzewanie fotela (prawego) |
| 40 | 5 | System adaptacyjnego oświetlenia drogi, układ automatycznego poziomowania reflektorów |
| 41 | 15 | Światła cofania |
| 42 | 5 | Chłodzenie silnika, oświetlenie |
| 43 | 5 | Światła pozycyjne (lewe) |
| 44 | 5 | Światła pozycyjne (prawe) |
| 45 | 10 | Tylne światło przeciwmgielne |
| 46 | 15 | Przednie światła przeciwmgielne |
| 47 | 20 | Hak holowniczy, gniazdko elektryczne |
| 48 | 30 | Podgrzewacz filtra w silniku wysokoprężnym |
| 49 | – | Niewykorzystany |
| 50 | 30 | Podgrzewacz filtra w silniku wysokoprężnym |
| 51 | 10 / 15 | Lewe światło mijania: reflektor ksenonowy, reflektor halogenowy |
| 52 | 10 / 15 | Prawe światło mijania: reflektor ksenonowy, reflektor halogenowy |
| 53 | 5 | Okno dachowe, elektrycznie sterowane szyby i radio |
| 54 | 10 | Światła drogowe (lewe) |
| 55 | 10 | Światła drogowe (prawe) |
| 56 | – | Niewykorzystany |
Uwaga o amperażu: fabryczna instrukcja 2009 opisuje numerację i funkcje, natomiast prądy znamionowe zweryfikowano pomocniczo z katalogowym zestawieniem Merivy 2009. Pozycje 14, 31, 51 i 52 mają różne wartości w zależności od wykonania. Przed wymianą zawsze odczytaj wartość z oryginalnej wkładki, oznaczenia gniazda lub dokumentacji serwisowej własnej wersji pojazdu.
Bezpieczniki Maxi w komorze silnika
Skrzynka bezpieczników dużej mocy znajduje się z przodu po lewej stronie komory silnika. Wyłącz silnik, podnieś maskę i znajdź jej osłonę. Zwolnij zatrzask pokrywy i unieś ją do góry. Ten blok zasila m.in. dmuchawę, wspomaganie kierownicy, ABS, ogrzewanie tylnej szyby i chłodzenie silnika. Podczas kontroli nie dotykaj nieosłoniętych elementów zasilających ani gorących części silnika.
Schemat 8 pozycji pod maską
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | Nie podano | Dmuchawa wewnętrzna |
| 2 | Nie podano | Wspomaganie układu kierowniczego |
| 3 | Nie podano | Układ ABS |
| 4 | Nie podano | Podgrzewanie silnika Diesla / przekładnia Easytronic (zależnie od wersji) |
| 5 | Nie podano | Ogrzewanie tylnej szyby |
| 6 | Nie podano | Chłodzenie silnika |
| 7 | Nie podano | Rozrusznik |
| 8 | Nie podano | Układ chłodzenia silnika |
Fabryczny wykaz numeruje te osiem pozycji od 1 do 8, ale nie podaje dla każdej pewnej wartości amperażu. W internecie funkcjonują także schematy z oznaczeniami FV1-FV8, przypisujące dużym bezpiecznikom inną kolejność niż instrukcja użytkownika. Nie zamieniaj ich numeracji i nie dobieraj wartości na podstawie samego numeru bez sprawdzenia rzeczywistej skrzynki.
Przekaźniki w podszybiu – jak je rozpoznać?

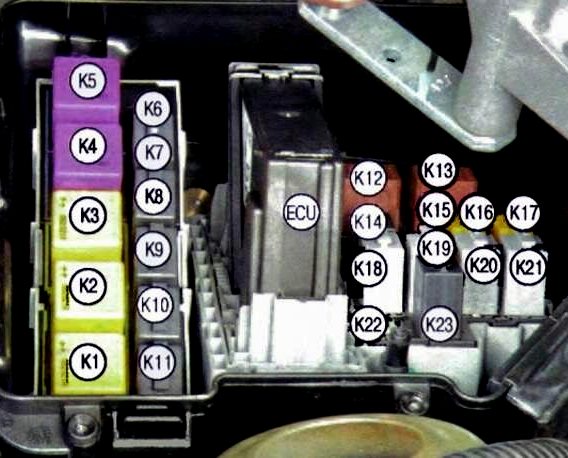

Główny blok przekaźników Merivy A znajduje się za osłoną podszybia, bliżej tylnej części komory silnika. Dostęp do części przekaźników może wymagać demontażu plastikowych osłon. Na wsporniku przy akumulatorze może znajdować się dodatkowy zespół przekaźników wentylatora. W kabinie występują też elementy przekaźnikowe pod siedzeniem kierowcy. Widok poniżej pokazuje fragment głównego bloku z oznaczeniami K, nie pełny plan wszystkich gniazd.
Fragment oznaczeń przekaźników
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| K1 | – | Zasilanie po zapłonie, zacisk 15 |
| K2 | – | Przekaźnik rozrusznika |
| K3 | – | Zasilanie po zapłonie, zacisk 15a |
| K4 | – | Przekaźnik pompy paliwa |
| K5 | – | Przekaźnik sterownika silnika |
| K6 | – | Przekaźnik przednich świateł przeciwmgłowych |
| K7 | – | Przekaźnik sprzęgła sprężarki klimatyzacji |
| K8 | – | Przekaźnik lewych świateł pozycyjnych |
| K9 | – | Przekaźnik prawych świateł pozycyjnych |
| K10 | – | Przekaźnik świateł drogowych |
| K11 | – | Przekaźnik świateł mijania |
| K12 | – | Przekaźnik wentylatora chłodnicy |
| K13 | – | W zależności od wariantu: miejsce wolne lub przekaźnik układu chłodzenia – sprawdź oznaczenie panelu |
| K14 | – | Przekaźnik świateł cofania |
| K15 | – | Przekaźnik pompy spryskiwaczy reflektorów |
| K16 | – | Przekaźnik prawych kierunkowskazów |
| K17 | – | Przekaźnik lewych kierunkowskazów |
| K18 | – | Przekaźnik pompy spryskiwacza przedniej szyby |
| K19 | – | Przekaźnik pompy spryskiwacza tylnej szyby |
| K20 | – | Przekaźnik pracy przerywanej wycieraczek |
| K21 | – | Przekaźnik pracy ciągłej wycieraczek |
| K22 | – | Przekaźnik klaksonu autoalarmu |
| K23 | – | Przekaźnik sygnału dźwiękowego |
Wykaz K1-K23 jest zestawieniem dla spotykanych paneli Merivy A. Pozycja K13 bywa różnie opisana w dokumentacji wtórnej, a elementy niezamontowane fabrycznie nie oznaczają usterki. Przy diagnozie należy sprawdzić opis pokrywy i schemat konkretnej instalacji; nie mostkuj styków przekaźnika drutem.
Typowe usterki w Merivie A
Nie działa ogrzewanie tylnej szyby, ale lusterka grzeją
W kabinie sprawdza się pozycję 12 związaną z ogrzewaniem szyby i lusterek, a pod maską pozycję 5 zasilającą ogrzewanie tylnej szyby. Pozycja 22 w kabinie dotyczy elektrycznie sterowanej tylnej szyby w drzwiach, a nie ogrzewania tylnej szyby. W Merivie A zdarzają się także uszkodzenia przewodów w gumowej przelotce klapy. Kierowcy opisywali zarówno przepalanie dużego bezpiecznika, jak i przerwanie przewodu.
Nie działa zapalniczka lub gniazdo 12 V
Zależnie od wersji wyposażenia sprawdź pozycje 16 i 37 (po 20 A) w kabinie; instalacja gniazda przyczepy może dodatkowo wykorzystywać pozycję 47. Wyjmij wtyk ładowarki i skontroluj, czy wewnątrz gniazda nie ma drobnego metalowego przedmiotu.
Wycieraczki nie reagują
W panelu kabinowym bezpiecznik 34 (30 A) jest powiązany z przednimi wycieraczkami, natomiast pozycja 21 (15 A) z pompą spryskiwacza przedniej szyby, a 25 (15 A) z wycieraczką tylną. W samochodach z usterkami napędu i zawilgoceniem kostek sam bezpiecznik może być sprawny.
Nie pracuje dmuchawa kabinowa
Obwód zasilania dmuchawy znajduje się w bloku Maxi w komorze silnika, w fabrycznym wykazie jako pozycja 1. Jeżeli wentylator działa tylko na najwyższym biegu, zwykle sprawdza się także opornicę lub elektroniczny regulator prędkości. Przepalającego się bezpiecznika nie wymieniaj wielokrotnie bez znalezienia przyczyny przeciążenia.
Różnica między Merivą A a Merivą B
Ostatni rok produkcji Merivy A pokrywa się z początkiem produkcji drugiej generacji. W Oplu Meriva B 2010-2011 skrzynki są rozmieszczone inaczej i mają zupełnie inną numerację. Sam rocznik 2010 bez rozpoznania generacji nie wystarcza do wyboru właściwego bezpiecznika.
Źródła
Opel Meriva, Owner’s Manual 2009, rozdział „Self-help, vehicle care – Electrical system”, strony 181-185 (w dokumencie PDF strony 186-191). Obsada i nazwy przekaźników porównane z dokumentacją techniczną Merivy A w Car-Box oraz katalogiem StartMyCar dla rocznika 2009. Amperaż pomocniczy i warianty należy zawsze potwierdzić na pojeździe.
