Opel Mokka pierwszej generacji (2013-2015) ma trzy główne skrzynki bezpieczników. Pod maską i w kabinie znajdują się osobne zestawy wkładek mini oraz dużych bezpieczników typu J / S/B; dodatkowe zabezpieczenia są także w bagażniku. W tabelach zachowano sześć grup i ich niezależną numerację, aby nie pomylić np. pozycji 1 bezpieczników mini z pozycją 1 wkładek J.
Komora silnika – bezpieczniki mini, pozycje 1-36
Skrzynka znajduje się w komorze silnika, niedaleko akumulatora. Po wyłączeniu zapłonu odczep pokrywę, unieś i wyjmij do góry. Tu zabezpieczone są m.in. pompa paliwa, wycieraczki, klakson, wentylator oraz moduł sterujący silnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Elektrycznie sterowany dach, jeśli występuje. |
| 2 | – | Lusterka zewnętrzne |
| 3 | – | Wolne miejsce – brak przypisanego obwodu. |
| 4 | – | Wolne miejsce – brak przypisanego obwodu. |
| 5 | – | Elektryczny moduł sterujący hamulców |
| 6 | – | Czujnik inteligentnego akumulatora |
| 7 | – | Wolne miejsce – brak przypisanego obwodu. |
| 8 | – | Moduł sterujący skrzyni biegów |
| 9 | – | Moduł sterujący nadwozia |
| 10 | – | Układ poziomowania reflektorów |
| 11 | – | Wycieraczka tylnej szyby |
| 12 | – | Ogrzewanie tylnej szyby |
| 13 | – | Siłownik reflektora (lewy) |
| 14 | – | Ogrzewanie lusterek zewnętrznych |
| 15 | – | Wolne miejsce – brak przypisanego obwodu. |
| 16 | – | Ogrzewanie fotela |
| 17 | – | Moduł sterujący skrzyni biegów |
| 18 | – | Moduł sterujący silnika |
| 19 | – | Pompa paliwa |
| 20 | – | Wolne miejsce – brak przypisanego obwodu. |
| 21 | – | Wentylator chłodnicy |
| 22 | – | Wolne miejsce – brak przypisanego obwodu. |
| 23 | – | Cewka zapłonowa, moduł steru- jący silnika |
| 24 | – | Pompka spryskiwaczy |
| 25 | – | Siłownik reflektora (prawy) |
| 26 | – | Moduł sterujący silnika |
| 27 | – | Wolne miejsce – brak przypisanego obwodu. |
| 28 | – | Moduł sterujący silnika |
| 29 | – | Moduł sterujący silnika |
| 30 | – | Układ wydechowy |
| 31 | – | Lewe światło drogowe |
| 32 | – | Prawe światło drogowe |
| 33 | – | Moduł sterujący silnika |
| 34 | – | Sygnał dźwiękowy |
| 35 | – | Układ ogrzewania, wentylacji i klimatyzacji |
| 36 | – | Przednie światła przeciwmgielne |
Komora silnika – bezpieczniki typu J, pozycje 1-11
W tej samej obudowie występuje drugi zestaw zabezpieczeń większej mocy, przeznaczonych m.in. do sterownika hamulców, wycieraczek, wentylatorów i rozrusznika. Nie mieszaj ich numeracji z pierwszą tabelą.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Elektryczny moduł sterujący hamulców |
| 2 | – | Wycieraczka przednia |
| 3 | – | Moduł sterujący silnika |
| 4 | – | Moduł sterujący silnika |
| 5 | – | Wolne miejsce – brak przypisanego obwodu. |
| 6 | – | Podgrzewacz paliwa |
| 7 | – | Wolne miejsce – brak przypisanego obwodu. |
| 8 | – | Wentylator chłodnicy |
| 9 | – | Wentylator chłodnicy |
| 10 | – | Moduł sterujący silnika, świeca żarowa |
| 11 | – | Rozrusznik |

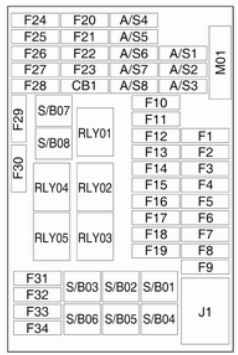

Kabina – bezpieczniki mini 1-34
Panel jest pod deską rozdzielczą po stronie kierowcy, za niewielkim schowkiem. Otwórz schowek i pociągnij go do siebie, zwalniając mocowanie. Numery 1-34 obejmują moduły nadwozia, oświetlenie, gniazda i wyposażenie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Moduł sterujący nadwozia |
| 2 | – | Moduł sterujący nadwozia |
| 3 | – | Moduł sterujący nadwozia |
| 4 | – | Moduł sterujący nadwozia |
| 5 | – | Moduł sterujący nadwozia |
| 6 | – | Moduł sterujący nadwozia |
| 7 | – | Moduł sterujący nadwozia |
| 8 | – | Moduł sterujący nadwozia |
| 9 | – | Zamki drzwi |
| 10 | – | Moduł diagnostyczny systemów bezpieczeństwa |
| 11 | – | Zamki drzwi |
| 12 | – | Ogrzewanie, wentylacja i klimatyzacja |
| 13 | – | Klapa tylna |
| 14 | – | Układ ułatwiający parkowanie |
| 15 | – | System ostrzegania o opuszczeniu pasa ruchu, lusterko wewnętrzne |
| 16 | – | System adaptacyjnego oświetlenia drogi |
| 17 | – | Szyba otwierana elektrycznie po stronie kierowcy |
| 18 | – | Czujnik deszczu |
| 19 | – | Rezerwa |
| 20 | – | Kierownica |
| 21 | – | Moduł sterujący skrzyni biegów |
| 22 | – | Zapalniczka |
| 23 | – | Rezerwa |
| 24 | – | Rezerwa |
| 25 | – | Rezerwa |
| 26 | – | Moduł diagnostyczny systemów bezpieczeństwa |
| 27 | – | Zestaw wskaźników w desce rozdzielczej |
| 28 | – | System adaptacyjnego oświetlenia drogi |
| 29 | – | Rezerwa |
| 30 | – | Rezerwa |
| 31 | – | Zestaw wskaźników w desce rozdzielczej |
| 32 | – | System audio-nawigacyjny, bezpiecznik dodatkowy, gniazdko zasilania |
| 33 | – | Wyświetlacz, system audionawigacyjny |
| 34 | – | Onstar UHP/DAB |
Kabina – zabezpieczenia S/B 01-08
W dolnej części tego samego panelu znajdują się osobne zabezpieczenia szyb i pozycji serwisowych. Wiele miejsc jest zapasowych i nie ma przypisanego obwodu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 01 | – | Rezerwa |
| 02 | – | Rezerwa |
| 03 | – | Szyby otwierane elektrycznie, przednie |
| 04 | – | Szyby otwierane elektrycznie, tylne |
| 05 | – | Tryb logistyczny |
| 06 | – | Rezerwa |
| 07 | – | Rezerwa |
| 08 | – | Rezerwa |

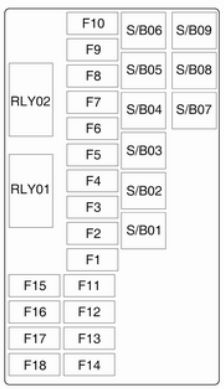

Bagażnik – bezpieczniki mini 1-18
Skrzynkę umieszczono za lewą osłoną przestrzeni bagażowej. Zdejmij klapkę, aby uzyskać dostęp do obwodów elektrycznych foteli, oświetlenia przyczepy, napędu 4×4 i wyposażenia dodatkowego.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Fotel, podparcie lędźwiowe, strona kierowcy |
| 2 | – | Fotel, podparcie lędźwiowe, strona pasażera |
| 3 | – | Wzmacniacz |
| 4 | – | Złącze przyczepy |
| 5 | – | Napęd na wszystkie koła |
| 6 | – | Wyświetlacz |
| 7 | – | Rezerwa |
| 8 | – | Przyczepa |
| 9 | – | Rezerwa |
| 10 | – | Rezerwa |
| 11 | – | Przyczepa |
| 12 | – | Nawigacja |
| 13 | – | Podgrzewane koło kierownicy |
| 14 | – | Złącze przyczepy |
| 15 | – | Kierownica |
| 16 | – | Czujnik wody w paliwie |
| 17 | – | Lusterko wewnętrzne |
| 18 | – | Rezerwa |
Bagażnik – zabezpieczenia S/B 01-09
Dodatkowy zespół S/B znajduje się na module w bagażniku i odpowiada za elektrycznie regulowane fotele, gniazdo przyczepy, konwerter napięcia i urządzenia zależne od wersji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 01 | – | Fotel regulowany elektrycznie, strona kierowcy |
| 02 | – | Fotel regulowany elektrycznie, strona pasażera |
| 03 | – | Przyczepa |
| 04 | – | Konwerter napięcia |
| 05 | – | Akumulator |
| 06 | – | Zmywacze reflektorów |
| 07 | – | Rezerwa |
| 08 | – | Rezerwa |
| 09 | – | Rezerwa |
Wartości prądu: symbol „-” w kolumnie „Amperaż [A]” oznacza, że fabryczny wykaz funkcji dla tej wersji nie określa jednoznacznej wartości wkładki. Wybierz bezpiecznik zgodny z opisem na pokrywie skrzynki, instrukcją odpowiedniego silnika i zamontowanym fabrycznie zabezpieczeniem. Nigdy nie zwiększaj amperażu bez potwierdzenia parametrów obwodu.
Przykłady usterek
Nie działa gniazdo zapalniczki
W panelu kabinowym sprawdź pozycję 22. Dodatkowe gniazdo multimedialne może mieć osobny bezpiecznik w tej samej skrzynce, zgodnie z etykietą pojazdu.
Nie działają przednie elektryczne szyby
W grupie S/B w kabinie sprawdź pozycję 03. Jeśli uszkodzona jest jedna szyba, zbadaj także przełącznik i przewody drzwiowe.
Kontrolka ABS
Pod maską sprawdź numer 5 bezpieczników mini oraz numer 1 z grupy J. Gdy zabezpieczenia są całe, przyczynę ustal na podstawie diagnostyki sterownika ABS.
Źródła techniczne
Opel Mokka 2013-2015, oryginalna instrukcja producenta, dział „Vehicle care – fuse boxes”. Instrukcja Opel Mokka (PDF).
