Opel Mokka z rocznika 2016 ma trzy lokalizacje bezpieczników: komorę silnika, dolną część deski rozdzielczej oraz lewą stronę bagażnika. W każdej lokalizacji mogą występować osobno numerowane wkładki mini i większe zabezpieczenia typu J lub S/B. Nie należy traktować ich jako jednej ciągłej numeracji.
Zakres rocznikowy: Opel Mokka był produkowany także w innych latach. Rok 2016 obejmuje przejście na zmodernizowaną wersję Mokka X, w której występują zmiany instalacji. Poniższe tabele dotyczą Mokki J13 przed liftingiem, zgodnie z instrukcją ze stycznia 2016 roku. W starszych autach porównaj Opel Mokka 2013-2015; nie przenoś tych danych na Mokkę X bez sprawdzenia fabrycznego schematu.

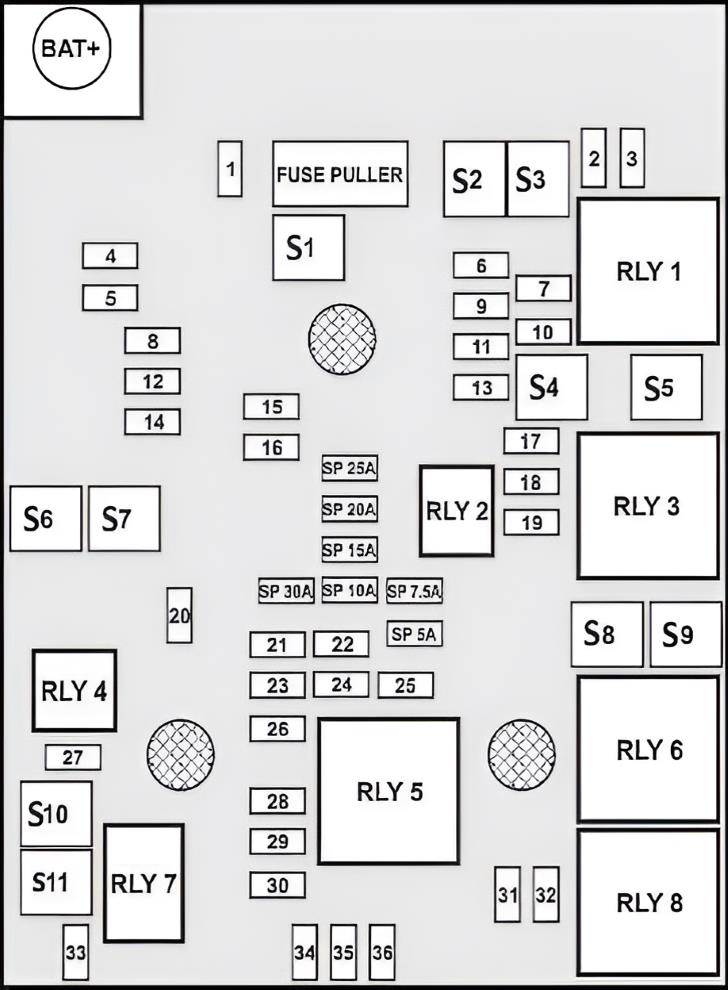

Silnik – bezpieczniki mini 1-36
Skrzynka znajduje się pod maską obok akumulatora. Wyłącz zapłon, odepnij zaczepy osłony i unieś pokrywę. Pod nią znajdziesz wkładki sterownika silnika, pomp, oświetlenia oraz wentylatorów.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Okno dachowe |
| 2 | – | Lusterka zewnętrzne |
| 3 | – | Wolne miejsce – brak przypisanego obwodu. |
| 4 | – | Wolne miejsce – brak przypisanego obwodu. |
| 5 | – | Elektroniczny moduł sterujący hamulców |
| 6 | – | Inteligentny czujnik akumulatora |
| 7 | – | Wolne miejsce – brak przypisanego obwodu. |
| 8 | – | Moduł sterujący skrzyni biegów |
| 9 | – | Wolne miejsce – brak przypisanego obwodu. |
| 10 | – | Regulacja zasięgu reflektorów |
| 11 | – | Wycieraczka tylnej szyby |
| 12 | – | Ogrzewanie tylnej szyby |
| 13 | – | Siłownik lewego reflektora |
| 14 | – | Ogrzewanie lusterek zewnętrznych |
| 15 | – | Wolne miejsce – brak przypisanego obwodu. |
| 16 | – | Ogrzewanie siedzeń |
| 17 | – | Moduł sterujący skrzyni biegów |
| 18 | – | Moduł sterujący silnika |
| 19 | – | Pompa paliwa |
| 20 | – | Wolne miejsce – brak przypisanego obwodu. |
| 21 | – | Wentylator chłodnicy |
| 22 | – | Wolne miejsce – brak przypisanego obwodu. |
| 23 | – | Cewka zapłonowa, moduł sterujący silnika |
| 24 | – | Pompa spryskiwaczy |
| 25 | – | Siłownik prawego reflektora |
| 26 | – | Czujniki sterowania silnikiem |
| 27 | – | Wolne miejsce – brak przypisanego obwodu. |
| 28 | – | Układ zapłonowy |
| 29 | – | Układ zapłonowy |
| 30 | – | Układ wydechowy |
| 31 | – | Lewe światło drogowe |
| 32 | – | Prawe światło drogowe |
| 33 | – | Moduł sterujący silnika |
| 34 | – | Sygnał dźwiękowy |
| 35 | – | Klimatyzacja |
| 36 | – | Przednie światło przeciwmgielne |
Silnik – bezpieczniki dużej mocy J1-J11
W tym samym bloku znajduje się osobna grupa większych wkładek. Rozdzielają zasilanie hamulców, rozrusznika i wentylatorów, dlatego ich nie należy wymieniać bez potwierdzenia usterki i zgodności amperażu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| J1 | – | Elektroniczny moduł sterujący hamulców |
| J2 | – | Wycieraczka przedniej szyby |
| J3 | – | Moduł zasilania |
| J4 | – | Zasilanie skrzynki bezpieczników w kabinie |
| J5 | – | Wolne miejsce – brak przypisanego obwodu. |
| J6 | – | Podgrzewacz paliwa |
| J7 | – | Wolne miejsce – brak przypisanego obwodu. |
| J8 | – | Wentylator chłodnicy |
| J9 | – | Wentylator chłodnicy |
| J10 | – | Moduł sterujący silnika, świece żarowe |
| J11 | – | Rozrusznik |

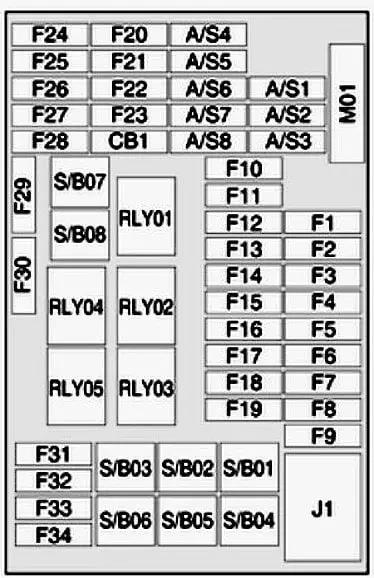

Kabina – bezpieczniki mini 1-34
W samochodzie z kierownicą po lewej stronie panel jest pod deską po stronie kierowcy, za małym schowkiem. Otwórz schowek i pociągnij, zwalniając go z mocowań. W kabinie znajdują się m.in. zabezpieczenia BCM, gniazd, audio i ogrzewania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Moduł sterujący nadwozia |
| 2 | – | Moduł sterujący nadwozia |
| 3 | – | Moduł sterujący nadwozia |
| 4 | – | Moduł sterujący nadwozia |
| 5 | – | Moduł sterujący nadwozia |
| 6 | – | Moduł sterujący nadwozia |
| 7 | – | Moduł sterujący nadwozia |
| 8 | – | Moduł sterujący nadwozia |
| 9 | – | Stacyjka |
| 10 | – | Moduł diagnostyczny systemów bezpieczeństwa |
| 11 | – | Złącze diagnostyczne OBD |
| 12 | – | Sterowanie klimatyzacją |
| 13 | – | Klapa bagażnika |
| 14 | – | Układ wspomagania parkowania |
| 15 | – | Ostrzeganie o opuszczeniu pasa, lusterko wewnętrzne |
| 16 | – | Adaptacyjne oświetlenie drogi |
| 17 | – | Podnośnik szyby kierowcy |
| 18 | – | Czujnik deszczu |
| 19 | – | Moduł sterujący nadwozia, stabilizacja napięcia |
| 20 | – | Sterowanie w kierownicy |
| 21 | – | Gniazdo zasilania akcesoriów AC, automatyczna skrzynia biegów |
| 22 | – | Zapalniczka, gniazdo zasilania 12 V |
| 23 | – | Wolne miejsce – brak przypisanego obwodu. |
| 24 | – | Wolne miejsce – brak przypisanego obwodu. |
| 25 | – | Wolne miejsce – brak przypisanego obwodu. |
| 26 | – | Wolne miejsce – brak przypisanego obwodu. |
| 27 | – | Zestaw wskaźników, dogrzewanie, włącznik sprzęgła |
| 28 | – | Oświetlenie adaptacyjne, przetwornica napięcia, włącznik świateł |
| 29 | – | Wolne miejsce – brak przypisanego obwodu. |
| 30 | – | Wolne miejsce – brak przypisanego obwodu. |
| 31 | – | Zestaw wskaźników |
| 32 | – | System Infotainment, sygnalizator dźwiękowy |
| 33 | – | Wyświetlacz, system Infotainment |
| 34 | – | OnStar, UHP, DAB |
Kabina – pozycje S/B 01-08
W tej samej rozdzielnicy znajduje się dodatkowa grupa S/B. Pozycje 01 i 02 są rezerwowe, natomiast 03 i 04 mogą odpowiadać za szyby przednie i tylne.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 01 | – | Wolne miejsce – brak przypisanego obwodu. |
| 02 | – | Wolne miejsce – brak przypisanego obwodu. |
| 03 | – | Elektryczne podnośniki szyb przednich |
| 04 | – | Elektryczne podnośniki szyb tylnych |
| 05 | – | Tryb logistyczny |
| 06 | – | Wolne miejsce – brak przypisanego obwodu. |
| 07 | – | Wolne miejsce – brak przypisanego obwodu. |
| 08 | – | Wolne miejsce – brak przypisanego obwodu. |

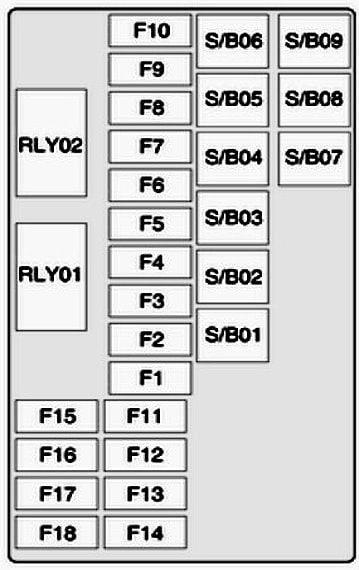

Bagażnik – bezpieczniki mini 1-18
Moduł umieszczono za pokrywą po lewej stronie bagażnika. Po otwarciu osłony dostępne są obwody wyposażenia: gniazda przyczepy, foteli, wzmacniacza i modułów dodatkowych.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Podparcie lędźwiowe fotela kierowcy |
| 2 | – | Podparcie lędźwiowe fotela pasażera |
| 3 | – | Wzmacniacz |
| 4 | – | Złącze instalacji przyczepy |
| 5 | – | Napęd na wszystkie koła |
| 6 | – | Wolne miejsce – brak przypisanego obwodu. |
| 7 | – | Instalacja LPG |
| 8 | – | Wolne miejsce – brak przypisanego obwodu. |
| 9 | – | Wolne miejsce – brak przypisanego obwodu. |
| 10 | – | Wolne miejsce – brak przypisanego obwodu. |
| 11 | – | Moduł sterujący przyczepy |
| 12 | – | Wolne miejsce – brak przypisanego obwodu. |
| 13 | – | Podgrzewanie kierownicy |
| 14 | – | Złącze instalacji przyczepy |
| 15 | – | Wolne miejsce – brak przypisanego obwodu. |
| 16 | – | Czujnik obecności wody w paliwie |
| 17 | – | Lusterko wewnętrzne, kamera cofania |
| 18 | – | Instalacja LPG |
Bagażnik – pozycje S/B 01-09
Dodatkowa listwa S/B znajduje się obok bezpieczników mini. Jest przeznaczona m.in. do zasilania elektrycznych foteli i modułu przyczepy, zależnie od wyposażenia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 01 | – | Elektrycznie regulowany fotel kierowcy |
| 02 | – | Elektrycznie regulowany fotel pasażera |
| 03 | – | Moduł sterujący przyczepy |
| 04 | – | Przetwornica napięcia |
| 05 | – | Akumulator |
| 06 | – | Spryskiwacze reflektorów |
| 07 | – | Wolne miejsce – brak przypisanego obwodu. |
| 08 | – | Wolne miejsce – brak przypisanego obwodu. |
| 09 | – | Wolne miejsce – brak przypisanego obwodu. |
Uwaga na pozycję J7: w fabrycznej tabeli z początku 2016 roku pozostaje wolna. Rozrusznik jest przypisany do pozycji J11, dlatego nie należy kierować się schematami późniejszej Mokki X.
Najczęstsze usterki
Nie działa gniazdo zapalniczki
W kabinie sprawdź bezpiecznik mini nr 22 (zapalniczka i gniazdo 12 V). Po odłączeniu ładowarki lub innego odbiornika skontroluj stan gniazda. Jeśli wymieniony bezpiecznik natychmiast przepala się ponownie, zobacz poradnik bezpiecznik ciągle się przepala – przyczyny i diagnostyka.
Nie działają szyby
Sprawdź grupę S/B w kabinie: pozycja 03 zabezpiecza przednie szyby, a 04 tylne. Przy usterce jednej pary drzwi warto skontrolować przelotkę przewodów i moduł podnośnika.
Świeci się ABS
W komorze silnika sprawdź pozycję 5 bezpieczników mini oraz pozycję J1 dużych wkładek. Jeżeli wkładki są sprawne, wykonaj diagnostykę sterownika hamulców – kontrolka ABS może mieć także inne przyczyny.
Uwaga na warianty: Mokka przed modernizacją i Mokka X mogą mieć różnice w wyposażeniu oraz instalacji. Dla samochodów z przełomu roku 2016 dobierz rysunek według fabrycznej skrzynki. Wartość wkładki należy potwierdzić na pokrywie skrzynki albo w fabrycznej instrukcji dokładnego wariantu. Nigdy nie zastępuj przepalonego bezpiecznika wkładką o większym amperażu.
Źródła
Vauxhall / Opel Mokka, fabryczna instrukcja obsługi ze stycznia 2016 roku, rozdział Electrical System – Fuses, strony 178-182. Oficjalna instrukcja producenta (PDF).
