Opel Mokka X (2017) ma trzy skrzynki bezpieczników: w komorze silnika, pod deską rozdzielczą i po lewej stronie bagażnika. W każdej skrzynce występują osobne grupy zabezpieczeń, a część miejsc pozostaje pusta zależnie od wyposażenia. Poniższe schematy i pełne tabele opracowano na podstawie fabrycznej instrukcji Opla dla roku modelowego 2017 (wydanie 08/2016). Tabele obejmują 116 pozycji bezpieczników, a osobno pokazano 15 oznaczeń przekaźników widocznych na rysunkach.
Mokka X jest zmodernizowaną odmianą pierwszej generacji Mokki. Nie należy utożsamiać jej instalacji z Oplem Mokka 2016 sprzed liftingu. Przykładowo w tej odmianie J7 jest przypisany do rozrusznika, a część obwodów w kabinie ma inne funkcje. Układ z lat 2018-2019 wymaga osobnego sprawdzenia rocznika i wersji wyposażenia.

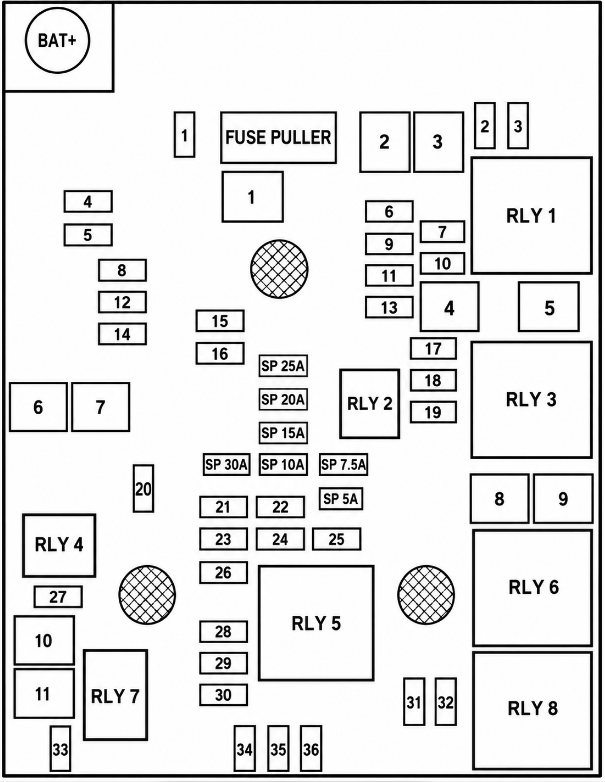

Skrzynka bezpieczników w komorze silnika
Główna skrzynka znajduje się pod maską. Wyłącz zapłon, zwolnij zatrzaski pokrywy, unieś ją i zdejmij. W skrzynce producent przewidział wyjmowane zabezpieczenia typu mini i większe wkładki J. Bezpieczniki główne zamontowane w osobnym bloku przy dodatnim biegunie akumulatora powinny być wymieniane w warsztacie.
Bezpieczniki mini – pozycje 1-36
W tej grupie znajdują się m.in. zasilanie sterowników, pompa paliwa, oświetlenie, klimatyzacja i wentylator chłodnicy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Szyberdach |
| 2 | – | Przełącznik lusterek zewnętrznych / czujnik deszczu |
| 3 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 4 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 5 | – | Elektroniczny moduł sterujący hamulców |
| 6 | – | Inteligentny czujnik akumulatora |
| 7 | – | Blokada kolumny kierownicy |
| 8 | – | Moduł sterujący skrzyni biegów |
| 9 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 10 | – | Kamera cofania / lusterko wewnętrzne / włącznik świateł / reflektor |
| 11 | – | Wycieraczka tylnej szyby |
| 12 | – | Ogrzewanie tylnej szyby |
| 13 | – | Podparcie lędźwiowe fotela |
| 14 | – | Podgrzewane lusterka zewnętrzne |
| 15 | – | Moduł LPG / moduł sterujący układu paliwowego |
| 16 | – | Podgrzewanie foteli |
| 17 | – | Sterownik skrzyni biegów R/C / pompa cieczy / dodatkowa nagrzewnica |
| 18 | – | Sterownik silnika R/C |
| 19 | – | Pompa paliwa |
| 20 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 21 | – | Wentylator chłodnicy |
| 22 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 23 | – | Cewki zapłonowe / wtryskiwacze |
| 24 | – | Pompa spryskiwaczy |
| 25 | – | Siłownik prawego reflektora |
| 26 | – | Czujniki układu sterowania silnika |
| 27 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 28 | – | Zapłon |
| 29 | – | Zapłon 1/2 |
| 30 | – | Układ wydechowy |
| 31 | – | Lewe światło drogowe |
| 32 | – | Prawe światło drogowe |
| 33 | – | Sterownik silnika |
| 34 | – | Sygnał dźwiękowy |
| 35 | – | Klimatyzacja |
| 36 | – | Przednie światło przeciwmgielne |
Bezpieczniki dużej mocy J – pozycje 1-11
Pozycje J mają niezależną numerację i służą m.in. do zasilania układu hamulcowego, rozrusznika, wycieraczek i wentylatora chłodnicy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| J1 | – | Elektroniczny moduł hamulców |
| J2 | – | Wycieraczka przednia |
| J3 | – | Moduł zasilania |
| J4 | – | Zasilanie skrzynki bezpieczników w tablicy rozdzielczej |
| J5 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| J6 | – | Podgrzewanie paliwa |
| J7 | – | Rozrusznik |
| J8 | – | Wentylator chłodnicy |
| J9 | – | Wentylator chłodnicy |
| J10 | – | Sterownik silnika / świece żarowe |
| J11 | – | Rozrusznik |
Przekaźniki widoczne na schemacie komory silnika
Na fabrycznym rysunku oznaczono gniazda RLY1-RLY8. Instrukcja obsługi nie podaje osobnych funkcji każdego przekaźnika. Przed wymianą elementu należy skorzystać z dokumentacji serwisowej odpowiadającej konkretnemu silnikowi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| RLY1 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY2 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY3 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY4 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY5 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY6 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY7 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY8 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |

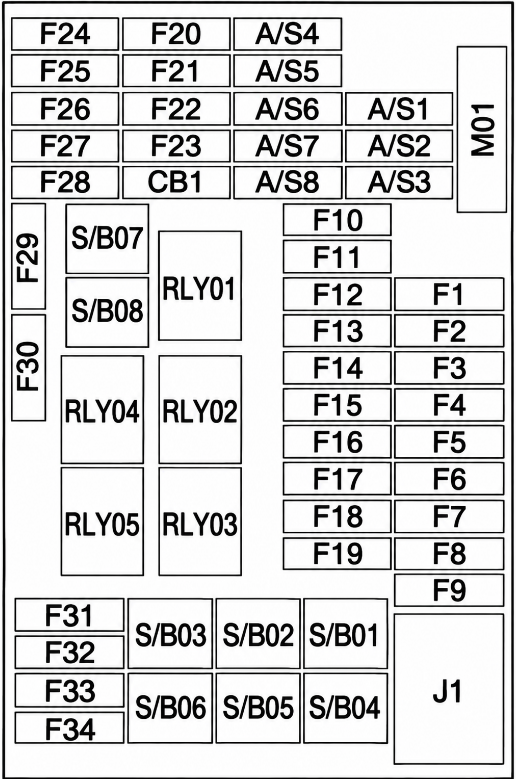

Skrzynka bezpieczników w kabinie
W europejskich samochodach z kierownicą po lewej stronie panel znajduje się pod deską rozdzielczą po stronie kierowcy, za dolnym schowkiem. Aby uzyskać dostęp, otwórz schowek i wyciągnij go z mocowań. W wersjach z kierownicą po prawej stronie dostęp może przebiegać przez osłonę schowka pasażera.
Bezpieczniki mini – pozycje 1-34
Obwody przedniego i tylnego gniazda 12 V są zabezpieczone osobno, co ma znaczenie, gdy działa tylko jedno z nich.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Moduł sterujący nadwozia (BCM) |
| 2 | – | Moduł sterujący nadwozia (BCM) |
| 3 | – | Moduł sterujący nadwozia (BCM) |
| 4 | – | Moduł sterujący nadwozia (BCM) |
| 5 | – | Moduł sterujący nadwozia (BCM) |
| 6 | – | Moduł sterujący nadwozia (BCM) |
| 7 | – | Moduł sterujący nadwozia (BCM) |
| 8 | – | Moduł sterujący nadwozia (BCM) |
| 9 | – | Stacyjka |
| 10 | – | Moduł diagnostyczny układów bezpieczeństwa |
| 11 | – | Złącze diagnostyczne |
| 12 | – | Sterowanie klimatyzacją |
| 13 | – | Klapa bagażnika |
| 14 | – | Centralny moduł komunikacyjny (gateway) |
| 15 | – | Ostrzeganie o opuszczeniu pasa / lusterko wewnętrzne |
| 16 | – | Adaptacyjne oświetlenie przednie |
| 17 | – | Blokada kolumny kierownicy |
| 18 | – | Ultradźwiękowy układ wspomagania parkowania |
| 19 | – | Moduł nadwozia / kontrola napięcia |
| 20 | – | Sterowanie w kierownicy |
| 21 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 22 | – | Zapalniczka / przednie gniazdo zasilania 12 V |
| 23 | – | Zapalniczka / gniazdo zasilania tylnej konsoli |
| 24 | – | Wolna pozycja (rezerwa) |
| 25 | – | Moduł usług telematycznych |
| 26 | – | Podgrzewana kierownica |
| 27 | – | Zestaw wskaźników / system Infotainment / włącznik dodatkowej nagrzewnicy |
| 28 | – | Gniazdo instalacji przyczepy |
| 29 | – | Wyświetlacz / system Infotainment |
| 30 | – | Moduł sterujący skrzyni biegów |
| 31 | – | Zestaw wskaźników |
| 32 | – | System Infotainment |
| 33 | – | Gniazdo instalacji przyczepy |
| 34 | – | System bezkluczykowego dostępu i rozruchu |
Bezpieczniki S/B w kabinie – pozycje 01-08
Wkładki S/B odpowiadają m.in. za podnośniki szyb oraz elektryczną regulację foteli. Nie są tymi samymi gniazdami co bezpieczniki mini o odpowiadających numerach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| S/B01 | – | Przełącznik elektrycznej regulacji fotela |
| S/B02 | – | Wolna pozycja (rezerwa) |
| S/B03 | – | Przednie elektryczne podnośniki szyb |
| S/B04 | – | Tylne elektryczne podnośniki szyb |
| S/B05 | – | Tryb logistyczny |
| S/B06 | – | Przełącznik elektrycznej regulacji fotela |
| S/B07 | – | Wolna pozycja (rezerwa) |
| S/B08 | – | Wolna pozycja (rezerwa) |
Przekaźniki i gniazda w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| RLY01 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY02 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY03 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY04 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY05 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |

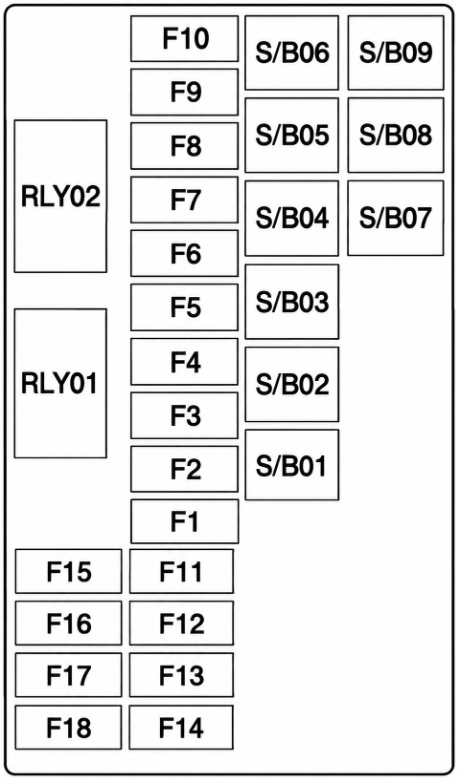

Skrzynka bezpieczników w bagażniku
Ostatnia skrzynka znajduje się za osłoną po lewej stronie bagażnika. Otwórz klapę, zdejmij boczną pokrywę i sprawdź numerację na listwie. Producent przewidział bezpieczniki wzmacniacza, napędu AWD oraz osobny blok S/B, którego obsada zależy od wyposażenia.
Bezpieczniki mini – pozycje 1-18
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 2 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 3 | – | Wzmacniacz audio |
| 4 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 5 | – | Napęd na wszystkie koła AWD |
| 6 | – | Wolna pozycja (rezerwa) |
| 7 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 8 | – | Wolna pozycja (rezerwa) |
| 9 | – | Wolna pozycja (rezerwa) |
| 10 | – | Wolna pozycja (rezerwa) |
| 11 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 12 | – | Wolna pozycja (rezerwa) |
| 13 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 14 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 15 | – | Wolna pozycja (rezerwa) |
| 16 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 17 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| 18 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
Bezpieczniki S/B – pozycje 01-09
Pozycje 07 i 08 zasilają przetwornicę DC/DC 400 W w odpowiednio wyposażonych samochodach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| S/B01 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| S/B02 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| S/B03 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| S/B04 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| S/B05 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| S/B06 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
| S/B07 | – | Przetwornica DC/DC 400 W |
| S/B08 | – | Przetwornica DC/DC 400 W |
| S/B09 | – | Wolna pozycja – brak przypisanego obwodu w wykazie 2017. |
Przekaźniki bagażnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| RLY01 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
| RLY02 | Przekaźnik | Gniazdo oznaczone na fabrycznym rysunku. Producent nie publikuje w tej instrukcji osobnego przypisania funkcji tego przekaźnika. |
Typowe usterki – które bezpieczniki sprawdzić?
Nie działa zapalniczka albo przednie gniazdo 12 V
W kabinie sprawdź bezpiecznik mini 22. Jeśli nie działa gniazdo w tylnej konsoli, sprawdź pozycję 23. Wcześniejsza Mokka sprzed liftingu nie musi mieć takich samych przypisań. Gdy zabezpieczenie natychmiast przepala się po wymianie, skorzystaj z poradnika dlaczego bezpiecznik ciągle się przepala.
Wentylator chłodnicy nie uruchamia się
Pod maską sprawdź pozycję 21 w grupie mini oraz J8 i J9. Jeśli wkładki są sprawne, przyczyna może leżeć w silniku wentylatora, wiązce albo module sterującym. Zobacz diagnostykę niesprawnego wentylatora chłodnicy.
Nie działa ogrzewanie tylnej szyby
W skrzynce pod maską sprawdź pozycję 12. Jeżeli bezpiecznik nie jest uszkodzony, oceń stan połączeń na szybie i wiązki tylnej klapy.
Nie działają podnośniki szyb
W kabinie skontroluj S/B03 (przód) i S/B04 (tył). Warto także ocenić przewody w przelotkach drzwi i działanie przełączników.
Awaria rozrusznika
W komorze silnika w tabeli dla 2017 roku rozrusznik znajduje się przy pozycjach J7 i J11. Przy braku rozruchu samo sprawdzenie tych wkładek nie zastępuje diagnostyki akumulatora, instalacji sterującej i obwodu rozrusznika.
Dlaczego nie wpisano wartości amperażu?
Fabryczna instrukcja z 2017 roku przypisuje numer gniazda i jego funkcję, lecz nie podaje prądu znamionowego wszystkich wkładek. Znak „-” oznacza brak zweryfikowanej wartości w wykazie, a nie wolne miejsce. Wkładkę dobieraj na podstawie oznaczenia wyjętego bezpiecznika oraz fabrycznej etykiety, nigdy przez zwiększanie amperażu.
Źródła
Opel / Vauxhall Mokka X, fabryczna instrukcja obsługi na rok modelowy 2017, rozdział Vehicle Care – Fuses, strony 190-195. Instrukcja producenta (PDF).
