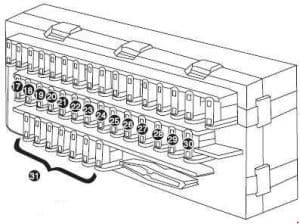

Skrzynka bezpieczników na desce rozdzielczej
| Numer |
A |
Funkcja |
| F1 | 10 | Zasilanie radia / odtwarzacza CD po przełączniku głównym |
| F2 | 5 | Przekaźnik wyłącznik czasowy sprężarki – elektryczność po wyłączniku czasowym oświetlenia sufitowego – klucz ma trzy wszechstronne zastosowania |
| F3 | 15 | Po wyłączniku zasilania modulator ABS – przekaźniki wentylatora o wysokiej prędkości |
| F4 | 10 | Mała tylna dioda LED po prawej stronie – Sygnalizator akustyczny Brzęczyk – Oświetlenie przekaźnika mocy |
| F5 | 15 | Wentylatory przekaźnikowe – zasilanie za przełącznikiem inteligentny system wentylacji |
| F6 | 10 | Zasilanie poduszki powietrznej |
| F7 | 20 | Przekaźnik klaksonowy Lampa przeciwmgielna |
| F8 | – | Shunt: Wyłączniki bocznikowe wejściowe |
| F9 | 10 | Światła przednie małe, światła tylne małe światła tylne lewe, oświetlenie tylnej tablicy rejestracyjnej |
| F10 | 30 | Tylny podnośnik okna – Oświetlenie tylne |
| F11 | 30 | Główny Bezpiecznik związany z przednimi światłami mijania i drogowymi – przekaźnikowy reflektor przeciwmgielny przedni/tylny |
| F12 | 10 | Światła wsteczne – tylna jednostka ostrzegająca o przeszkodach – po przełączeniu wzmacniaczy mocy do przodu – zasilanie za czujnikiem temperatury pomieszczenia – zasilanie po DIAG – zasilanie po przekaźniku alarmowym ABS |
| F13 | 30 | nieużywany |
| F14 | 30 | nieużywany |
| F15 | 15 | Zasilanie Oświetlenie sufitowe LED przednie i tylne – blokada centralna – elektryczne lusterko składane – elektryczne zegary dachowe – oświetlenie bagażnika – wyrzutnik przekaźnikowy |
| F16 | 20 | Zapalniczki zasilane prądem ciągłym za wyłącznikiem głównym |
| F17 | 10 | Inteligentny system wentylacji z zasilaczem stałym – Radio z pamięcią |
| F18 | 10 | Tylne światło przeciwmgielne |
| F19 | 10 | Oświetlenie przednie – Oświetlenie przednie Amp – Przyciski radiowe na panelu świetlnym – System sterowania oświetleniem na kierownicy (MFC) – Oświetlenie lżejsze – Regulatory oświetlenia, lusterka elektryczne |
| F20 | 30 | Fotel kierowcy z napędem silnikowym |
| F21 | 30 | Inteligentny system wentylacji wentylatorów |
| F22 | 20 | Fotel pasażera z napędem mechanicznym |
| F23 | 15 | nieużywany |
| F24 | 30 | Silnik do wycieraczek – Dźwignia wycieraczek – Zespół wycieraczek szklanych i pompa spryskiwacza |
| F25 | 15 | Wzmacniacze mocy – stały wzmacniacz mocy DIAG |
| F26 | 15 | Lampa błyskowa – stałe przyciski radiowe na panelu elektrycznym |
| F27 | 30 | Tylny szklany podgrzewacz – Podgrzewacz lusterek bocznych |
| F28 | 15 | Światła hamowania – przednie szyby przekaźnik windy – zasilanie panelu po naciśnięciu klawiszy radio |
| F29 | 30 | Przód podnośnika okiennego – Przód podnośnika szybowego – Przyciski podnośnika szybowego |
| F30 | 15 | Czytnik mapy – Wskaźnik zasilania układu kierowniczego – Przekaźnik zasilania – Oświetlenie komory rękawicy – Przekaźnik szyby tylnej – Blokada przekaźnika tylnej szyby windy dziecko – Oświetlenie tylnej szyby windy – Automatyczny podnośnik okna – Lusterko elektryczne |
| F31 | – | Bezpieczniki zapasowe |
Skrzynka bezpieczników w komorze silnika
| Nume |
A |
Funkcja |
| F32 | 30 | Wentylator do silnika |
| F33 | 30 | Wentylator do silnika |
| F34 | 30 | Bezpiecznik zapasowy |
| F35 | 30 | Bezpiecznik zapasowy |
| F36 | – | Przyłącze zwarciowe – Zasilanie skrzynki bezpiecznikowej i wyłącznika głównego |
| F37 | – | Przyłącze zwarciowe – Zasilanie skrzynki bezpiecznikowej |
