Peugeot 406 Coupé (8C, 2002-2004) posiada skrzynkę pod deską rozdzielczą i skrzynkę w komorze silnika obok akumulatora. Wersja Coupé ma inne wyposażenie tylnej części nadwozia niż 406 Break, dlatego nie wolno mieszać obwodów poszczególnych nadwozi.
Zachowano wszystkie 57 pozycji poprzedniego artykułu: 39 kabinowych (w tym zworę SRS, wolne miejsca oraz pięć zapasowych bezpieczników) i 18 pod maską. Oznaczenia i amperaż porównano z instrukcją producenta dla Coupé z lat 2002-2004.
Gdzie znajdują się bezpieczniki Peugeot 406 Coupé?
Kabina: wyłącz zapłon, pod kierownicą odszukaj osłonę. Monetą obróć trzy śruby o ćwierć obrotu, pociągnij za uchwyt i opuść klapę. Przy skrzynce znajduje się fabryczny chwytak bezpieczników. Za osłoną umieszczono również moduł BSI.
Komora silnika: otwórz maskę, znajdź skrzynkę przy akumulatorze, odepnij zaczepy i zdejmij pokrywę. Po wymianie dociśnij pokrywę, aby wilgoć nie dostała się do obwodów. Zabezpieczenia wysokoprądowe pozostaw serwisowi.

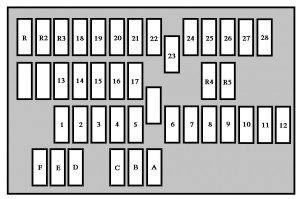

Skrzynka w kabinie – A-F, 1-28 i zapasowe
W Coupé pozycja D pozostaje wolna, natomiast w 406 Break może służyć do tylnej wycieraczki. Pozycja 1 to zwora układu SRS, a R-R5 oznaczają zapasowe wkładki, nie aktywne obwody.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | 20 | Centralny zamek – blokowanie i odblokowywanie drzwi |
| B | 10 | Tylne światła przeciwmgielne |
| C | 40 | Ogrzewanie lusterek zewnętrznych |
| D | – | Miejsce niewykorzystane w Coupé, nie mylić z wycieraczką 406 Break |
| E | 30 | Szyby elektryczne |
| F | 15 | Zasilanie wskaźników, wyświetlacza, audio, nawigacji i klimatyzacji |
| 1 | Zwora | Zwora (shunt) systemu poduszek SRS – nie jest zwykłym bezpiecznikiem |
| 2 | 5 | Sterowanie nawiewem |
| 3 | 10 | Zestaw wskaźników |
| 4 | 5 | Zasilanie modułu BSI po zapłonie |
| 5 | – | Miejsce niewykorzystane |
| 6 | 10 | Przełączniki przy kierownicy |
| 7 | 15 | Syrena alarmu |
| 8 | 10 | Nawigacja satelitarna |
| 9 | 5 | Stałe zasilanie BSI z akumulatora |
| 10 | 15 | Radio |
| 11 | 10 | Trzecie światło stopu |
| 12 | 10 | Prawe światło stopu |
| 13 | 20 | Szyba elektryczna kierowcy z funkcją automatyczną |
| 14 | 30 | Szyba elektryczna pasażera z funkcją automatyczną |
| 15 | – | Przygotowanie obwodu przyczepy; wartość niepodana |
| 16 | 20 | Pamięć ustawień fotela |
| 17 | 20 | Elektryczna regulacja fotela pasażera |
| 18 | 10 | Podświetlenie zapalniczki, wyświetlacza i przełączników oraz wybieraka automatu |
| 19 | 10 | Tylne światła przeciwmgielne |
| 20 | 10 | Prawe tylne i lewe przednie światło pozycyjne |
| 21 | 10 | Lewe tylne i prawe przednie światło pozycyjne |
| 22 | 10 | Oświetlenie schowka, kabiny, lusterek i przycisków szyb |
| 23 | 20 | Gniazdo zapalniczki 12 V |
| 24 | – | Miejsce niewykorzystane |
| 25 | 20 | Radio – dodatkowe zasilanie |
| 26 | – | Miejsce niewykorzystane |
| 27 | 5 | Zasilanie akcesoriów |
| 28 | 15 | Podgrzewanie foteli |
| R | 5 | Zapasowy bezpiecznik 5 A |
| R2 | 10 | Zapasowy bezpiecznik 10 A |
| R3 | 30 | Zapasowy bezpiecznik 30 A |
| R4 | 20 | Zapasowy bezpiecznik 20 A |
| R5 | 15 | Zapasowy bezpiecznik 15 A |
Skrzynka w komorze silnika – 1-18
Chroni sterowanie silnikiem, lampy, spryskiwacze reflektorów, rozrusznik i dmuchawę. Gwiazdki przy części pozycji były obecne w oryginalnej legendzie. Nie wszystkie odbiorniki występują w każdym silniku.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Światła cofania, przekaźnik wtrysku, czujniki oleju i sprężarka klimatyzacji Fabrycznie oznaczony gwiazdką. |
| 2 | 15 | Pompa paliwa i elektrozawór układu EVAP Fabrycznie oznaczony gwiazdką. |
| 3 | 10 | Sterownik elektryczny samochodu Fabrycznie oznaczony gwiazdką. |
| 4 | 10 | Sterownik silnika i automatycznej skrzyni biegów Fabrycznie oznaczony gwiazdką. |
| 5 | 10 | Sterownik filtra cząstek stałych FAP w Dieslu |
| 6 | 15 | Przednie światła przeciwmgielne |
| 7 | 20 | Spryskiwacze reflektorów |
| 8 | 20 | Sterownik silnika benzynowego z wtryskiem bezpośrednim i czujnik sprzęgła Fabrycznie oznaczony gwiazdką. |
| 9 | 15 | Lewe światło mijania Fabrycznie oznaczony gwiazdką. |
| 10 | 15 | Prawe światło mijania Fabrycznie oznaczony gwiazdką. |
| 11 | 10 | Lewe światło drogowe Fabrycznie oznaczony gwiazdką. |
| 12 | 10 | Prawe światło drogowe Fabrycznie oznaczony gwiazdką. |
| 13 | 15 | Klakson Fabrycznie oznaczony gwiazdką. |
| 14 | 10 | Pompa spryskiwaczy |
| 15 | 30 | Cewka zapłonowa, wycieraczki, sonda lambda, czujnik oleju i wtrysk Fabrycznie oznaczony gwiazdką. |
| 16 | 30 | Pompa powietrza wtórnego, czujniki oleju, światła STOP, alternator i sterowanie wtryskiem Fabrycznie oznaczony gwiazdką. |
| 17 | 30 | Elektrycznie regulowany fotel pasażera Fabrycznie oznaczony gwiazdką. |
| 18 | 40 | Dmuchawa nawiewu, rozrusznik i wolny bieg przednich wycieraczek |
Coupé a sedan i kombi
W nadwoziu Coupé nie ma tylnej wycieraczki, dlatego kabinowa pozycja D jest niewykorzystana. W autach z pamięcią foteli, nawigacją lub ogrzewaniem siedzeń odpowiednie obwody mogą być obsadzone; wersje podstawowe nie muszą ich mieć.
Silniki benzynowe mają obwody zapłonu i pochłaniania par paliwa, a w 2.2 HDi z filtrem FAP znajduje się osobne zabezpieczenie sterownika filtra. Porównaj także Peugeota 406 sedan i kombi, ale nie przenoś bezpieczników bez sprawdzenia instalacji.
Typowe usterki elektryczne Peugeota 406 Coupé
Nie działa gniazdo zapalniczki: sprawdź F23 20 A w kabinie i styki gniazda.
Nie działa szyba pasażera: sprawdź F14 30 A i przewody przechodzące przez drzwi. Szyba kierowcy ma własną F13 20 A.
Nie świeci jeden reflektor: pod maską skontroluj F9 15 A dla lewego lub F10 15 A dla prawego światła mijania, a następnie złącze i żarówkę.
Nie działa radio: w kabinie sprawdź F10 15 A, F25 20 A i obwód oznaczony literą F.
Nie działa nawiew: pod maską sprawdź F18 40 A, a następnie silnik dmuchawy i regulator.
Problemy ze światłami STOP: skontroluj F11 i F12 w kabinie oraz wyłącznik przy pedale hamulca.
