Peugeot Pars – bezpieczniki schemat

Skrzynka bezpieczników na desce rozdzielczej (typ 1)

Numer
A
Funkcja
F1 10 Zasilanie radia / odtwarzacza CD po przełączniku głównym
F2 5 Przekaźnik wyłącznik czasowy sprężarki – elektryczność po wyłączniku czasowym oświetlenia sufitowego – klucz ma trzy wszechstronne zastosowania
F3 15 Po wyłączniku zasilania modulator ABS – przekaźniki wentylatora o wysokiej prędkości
F4 10 Mała tylna dioda LED po prawej stronie – Sygnalizator akustyczny Brzęczyk – Oświetlenie przekaźnika mocy
F5 15 Wentylatory przekaźnikowe – zasilanie za przełącznikiem inteligentny system wentylacji
F6 10 Zasilanie poduszki powietrznej
F7 20 Przekaźnik rogowy Lampa przeciwmgielna, klakson
F8 Shunt: Wyłączniki bocznikowe wejściowe
F9 10 Światła przednie małe, światła tylne małe światła tylne lewe, oświetlenie tylnej tablicy rejestracyjnej
F10 30 Tylny podnośnik okna – Oświetlenie tylne
F11 30 Główny Bezpiecznik związany z przednimi światłami mijania i drogowymi – przekaźnikowy reflektor przeciwmgielny przedni/tylny
F12 10 Światła wsteczne – tylna jednostka ostrzegająca o przeszkodach – po przełączeniu wzmacniaczy mocy do przodu – zasilanie za czujnikiem temperatury pomieszczenia – zasilanie po DIAG – zasilanie po przekaźniku alarmowym ABS
F13 30 Brak konsumpcji
F14 30 Brak konsumpcji
F15 15 Zasilanie Oświetlenie sufitowe LED przednie i tylne – blokada centralna – elektryczne lusterko składane – elektryczne zegary dachowe – oświetlenie bagażnika – wyrzutnik przekaźnikowy
F16 20 Zapalniczki zasilane prądem ciągłym za wyłącznikiem głównym
F17 10 Inteligentny system wentylacji z zasilaczem stałym – Radio z pamięcią
F18 10 Tylne światło przeciwmgielne
F19 10 Oświetlenie przednie – Oświetlenie przednie Amp – Przyciski radiowe na panelu świetlnym – System sterowania oświetleniem na kierownicy (MFC) – Oświetlenie lżejsze – Regulatory oświetlenia, lusterka elektryczne
F20 30 Fotel kierowcy z napędem silnikowym
F21 30 Inteligentny system wentylacji wentylatorów
F22 20 Fotel pasażera z napędem mechanicznym
F23 15 Brak konsumpcji
F24 30 Silnik do wycieraczek – Dźwignia wycieraczek – Zespół wycieraczek szklanych i pompa spryskiwacza
F25 15 Wzmacniacze mocy – stały wzmacniacz mocy DIAG
F26 15 Lampa błyskowa – stałe przyciski radiowe na panelu elektrycznym
F27 30 Tylny szklany podgrzewacz – Podgrzewacz lusterek bocznych
F28 15 Światła hamowania – przednie szyby przekaźnik windy – zasilanie panelu po naciśnięciu klawiszy radio
F29 30 Przód podnośnika okiennego – Przód podnośnika szybowego – Przyciski podnośnika szybowego
F30 15 Czytnik mapy – Wskaźnik zasilania układu kierowniczego – Przekaźnik zasilania – Oświetlenie komory rękawicy – Przekaźnik szyby tylnej – Blokada przekaźnika tylnej szyby windy dziecko – Oświetlenie tylnej szyby windy – Automatyczny podnośnik okna – Lusterko elektryczne
F31 Bezpieczniki zapasowe

Skrzynka bezpieczników w komorze silnikowej (typ 1)

Numer
A
Funkcja
F32 30 Wentylator do silnika
F33 30 Wentylator do silnika
F34 30 Bezpiecznik zapasowy
F35 30 Bezpiecznik zapasowy
F36 Przyłącze zwarciowe – Zasilanie skrzynki bezpiecznikowej i wyłącznika głównego
F37 Przyłącze zwarciowe – Zasilanie skrzynki bezpiecznikowej

Skrzynka bezpieczników na desce rozdzielczej (typ 2)

Numer A Funkcja
F1 20 Przełącznik ciśnienia gazu chłodzącego 3-fazowy AC do ECU
F2 5 Wentylatory Cewka przekaźnika
Przekaźniki mocy (sprężarka powietrza – silnik wentylatora) Moduł bezpieczników cewki wewnątrz silnika
Wejście klawisza szklanej grzałki
F3
F4
F5 5 Podświetlenie Podświetlenie
Przycisk podświetlenia Grzałka
Przełącznik światła wstecznego
Przełącznik CNG podświetlenia
Podświetlenie Radio Radio
Podświetlany panel przedni
Podświetlenie wentylatorów
Godziny podświetlane
Podświetlenie Przycisk wyrzutnika tułowia
Małe światło CEC
Lustra Podświetlenie klawiszy regulatora
Centralny przycisk blokujący na panelu przednim podświetlenia
Podświetlane skróty klawiaturowe blokujące tylną szybę
F6 10 Małe światło z przodu
Tylne Małe Światło Tylne
Płytka świetlna
F7 10 Moc AIR BAG
F8 5 Zasilanie panelu przedniego (kroki 2,3)
Zasilanie immobilizera (Kroki 2,3)
Tablica rozdzielcza prądu przemiennego (kroki 2,3)
Moc do DIAG (kroki 2,3)
Moc (kroki 2,3) dla ECU
Moc (kroki 2,3) dla CEC
Moduł zasilania ABS (kroki 2,3)
F9 20 Przełącznik wycieraczek o małej prędkości
Szybki przełącznik wycieraczek
Pompa spryskiwacza szkła
Zasilanie przekaźnika wycieraczki
F10 5 Moc CEC (kroki 1, 2)
Przełącznik zasilania wyrzutnika tułowia (kroki 1,2)
Przełącznik kierunkowskazów prawo/lewo (kroki 1,2)
Godziny pracy (kroki 1,2)
Elektryczny silnik wycieraczki o zerowym przejściu (etapy 1,2)
F11 10 Tylna lampa biegów
Przełącznik okna zasilania po stronie kierowcy
Lusterka boczne
F12 10 Wyłącznik hamulca mocy
F13
F14 5 Światło sufitowe o stałej mocy
Tablica rozdzielcza wewnątrz lampy
Lampa bagażnika
Lampa do czytania map
F15 20 Zapalniczka
F16 10 Radio
F17
F18 5 Tryb sterowania oświetleniem sufitowym
F19 5 Przycisk przedniej lampy przeciwmgielnej
F20 15 Wysokie natężenie światła
F21 15 Niskie natężenie światła
F22 10 Tylna lampa przeciwmgielna
F23 5 Lusterka boczne Ogrzewanie
F24 30 Tylny szklany podgrzewacz
F25 30 Elektrosiłownik Sterownik boczne drzwi boczne
Moc napędowa Prawe przednie drzwi
Elektryczny siłownik tylnych drzwi (strona kierowcy)
Moc napędowa tylnych prawych drzwi
Prowadzenie elektrycznych drzwi paliwowych
Pokrywa bagażnika siły napędowej
F26
F27 5 Wszystkie cewki przekaźników elektrycznych wewnątrz skrzynki bezpiecznikowej wewnątrz kabiny
Przycisk klaksonu
Panel wskaźników Zasilanie baterii
F28 20 Moc CEC
F29 5 Centralna tablica przełączników
Godzina pracy
Zasilanie bateryjne dla DIAG
Zasilanie z baterii CEC
F30 10 Zasilanie pamięci Radio
F31 5 Moc optyczna i czujnika wstrząsu (opcja) 1
F32 5 Zasilanie alarmu (opcja) 2
F33 40 Wentylacja Wentylator
F34 40 Podnośnik przednich okien
Zasilanie Podświetlana klawiatura Skróty klawiaturowe nad szybą przednią
F35 40 Podnośnik tylnego okna
Skróty klawiaturowe z podświetlaną klawiaturą Power Backlit nad tylną szybą
F 5 Zapasowy
F 10 Zapasowy
Przekaźnik
R1 Przekaźnik wentylatora wentylacyjnego
R2 Przekaźniki zasilania dla czujnika wstrząsu i czujnika ruchu (opcja) 1
R3 Przekaźnik do zarządzania zasilaniem
R4 Przekaźnik szklanej grzałki
R5 przekaźnik wycieraczki
R6
R7 Przekaźnik dla podnośnika tylnej szyby
R8 Przekaźnik dla podnośnika przedniej szyby
R9 Przekaźnik do otwierania bagażnika
R10 Przekaźnik do odblokowania zamka centralnego
R11 Przekaźnik do blokady zamka centralnego

Skrzynka bezpieczników w komorze silnikowej (typ 2)

Numer A Funkcja
F1 10 Elektryczna pompa paliwowa
F2 40 ABS1 Power
F3 30 ABS 2 Power
F4 50 Zasilanie bateryjne dla przełącznika zapłonu AA i CC
F5 50 Zasilanie akumulatora dla przełącznika zapłonu kk
F6 50 Bateria Zasilanie wszystkich przekaźników i bezpieczników wewnątrz skrzynki bezpieczników wewnątrz tablicy rozdzielczej
F7 40 Zasilanie bateryjne dla wszystkich przekaźników i bezpieczników wewnątrz skrzynki bezpiecznikowej wewnątrz tablicy rozdzielczej i wskaźnika Zasilanie na wlocie dźwigni i zasilanie przekaźnika do zarządzania mocą i zasilania ECU
F8 40 Wtryskiwacz silnikowy
Zawór elektromagnetyczny kanistra
Czujnik prędkości obrotowej
Cewka zapłonowa
Czujnik wałka rozrządu (czujnik wałka rozrządu)
F9
F10 5 Przekaźniki mocy Bobbin dla skrzynki bezpieczników wewnątrz silnika
F11 5 Klakson zamiast alarmu (opcja)
F12 5 Alarm (opcja)
F13 15 Przednie światło przeciwmgielne
F14 20 Klakson
F15
F16
F17 10 Zawór gazowy grzejnika
F18 10 Czujnik tlenu
F19 30 Wentylator silnikowy o dużej prędkości obrotowej
F20 30 Wentylator silnikowy o niskiej prędkości obrotowej
F21
F22 10 Chłodnica Sprzęgło sprężarki
F23 5 Przekaźniki mocy Bobbin dla (Sprężarka z chłodnicą – Wentylator silnikowy)
F24 20 Zasilanie z baterii dla ECU
F 15 Zapasowy
F 20 Zapasowy
Przekaźnik
RL1 Przekaźnik pompy paliwa
RL2
RL3 Przekaźnik podwójny
RL4 Przekaźnik przedniej lampy przeciwmgielnej
RL5 Przekaźnik dla klaksonu
RL6 Przekaźnik 3 dla wentylatora silnika
RL7
RL8
RL9
RL10
RL11 Przekaźnik dla sprzęgła chłodnicy sprężarki
RL12 Przekaźnik 1 dla wentylatora silnika
RL13 Przekaźnik 2 dla wentylatora silnika
RL14
RL15

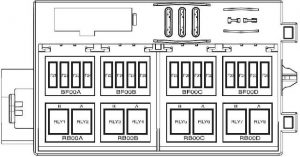

Skrzynka bezpieczników na desce rozdzielczej (typ 3)

Numer A Funkcja
F21 20 Elektryczne zasilanie siedzeń
F22 10 Główny przełącznik zasilania (pozycja 2) jednostka poduszki powietrznej i system klimatyzacji
F23 10 Włącznik główny zasilania (pozycja 1) zapalniczka
F24 10 Zasilanie wyłącznika głównego – pozycja 1 (motywacja przekaźnika grzejnika * Radio, światło hamowania, przedni węzeł, centralny węzeł i tablica przyrządów), motywacja przekaźnika grzejnika szklanego
F25 10 Stałe zasilanie radiowe
F26 20 Centralne zasilanie węzłów
F27 20 Centralne zasilanie węzłów
F28 30 Centralne zasilanie węzła i motywacja przekaźników do drzwi tylnych
F29 30 Tylne okno podnoszone
F30 30 Centralne zasilanie węzła (okno podnoszenia frontu)
F31 30 Ogrzewanie tylnej szyby
F32 30 Zasilanie wentylatora nagrzewnicy
F33 30 Zapłon silnika
F34 10 Zasilanie wyłącznika głównego (pozycja 2) immobilizer, złącze diagnostyczne, panel przyrządów, czujnik ciśnienia gazu chłodzącego, jednostka silnikowa
F35 5 Zasilanie wyłącznika głównego (pozycja 2), Układ przeciwblokujący (ABS)
F36 10 Stałe zasilanie immobilizera, złącze diagnostyczne, tablica przyrządów
Przekaźnik
RLY1
RLY2 Siłownik elektryczny Trunk Lid
RLY3 Lusterka i ogrzewanie tylnej szyby
RLY4 Wentylacja Przekaźnik wentylatora
RLY5 Tylne okno podnoszone (po lewej)
RLY6 Tylne okno podnoszone (po lewej)
RLY7 Tylne okno podnoszone (po prawej)
RLY8 Tylne okno podnoszone (po prawej)

Skrzynka bezpieczników w komorze silnikowej (typ 3)

Numer A Funkcja
1 40 Zasilanie elektryczne wyłącznika zapłonu
2 30 Przekaźnik przekaźnikowy dla lampy przeciwmgielnej/klaksonu
3 40 BCM Systemy wewnętrzne zasilanie połączeń elektrycznych
4 30 BCM Systemy wewnętrzne zasilanie połączeń elektrycznych
5 40 Wentylator (duża prędkość)
6 30 Wentylator (niska prędkość)
7 30 Hamulec (ABS)
8 40 Hamulec (ABS)
9 Rezerwa
10 20 Zasilanie przedniego węzła
11 15 Zasilanie przedniego węzła
12 30 Przednia/tylna Wycieraczka szyby przedniej/tylnej i przekaźnik dla pompy spryskiwacza szyby przedniej
13 Zapasowy
14 30 Podwójne zasilanie przekaźnika
15 10 Zasilanie pompy paliwowej
16 10 Zasilanie agregatu silnikowego
17 Zapasowy
18 Zapasowy
19 Zapasowy
20 Zapasowy
Przekaźnik
RLYa Przekaźnik do sterowania silnikiem
RLYb Przekaźnik dla pompy paliwowej
RLY1 Przekaźnik dla lampy przeciwmgielnej
RLY2 Przekaźnik dla klaksonu
RLY3 Przekaźnik do wycieraczek szyby przedniej
RLY4 Przekaźnik do wycieraczek szyby przedniej
RLY5 Przekaźnik dla wentylatora (wysoka prędkość obrotowa)
RLY6 Przekaźnik dla wentylatora (niska prędkość obrotowa)
RLY7 Przekaźnik wentylatora
RLY8 Przekaźnik pompy spryskiwacza

Funkcja A Numer
Radio (zasilanie za przełącznikiem) 10 F1
Radio (bezpośrednie zasilanie z baterii) 10 F1A
Zapalniczka (bezpośrednie zasilanie z baterii) 20 F2
Zapalniczka (zasilanie za przełącznikiem) 20 F2A
Rezerwa 5 30 F3
Przycisk nagrzewnicy w oknie tylnym, przełącznik stopnia 2 15 F4
Wentylator wysokowydajny, przekaźnik nagrzewnicy, panel nagrzewnicy 15 F5
Silnik wycieraczek szyby przedniej, przekaźnik wycieraczek szyby przedniej, pompa spryskiwacza 30 F6
Lampka do czytania na mapie, lampka na desce rozdzielczej, lampka sygnalizacyjna, lampka lusterka mocy, lampka szklanego podnośnika 15 F7
Shent 40 F8
Rezerwa 8 30/15 F9
Wentylator nagrzewnicy 30 F10
Wyłączniki świateł tylnych 10 F11
Rezerwa 4 10 F12
Rezerwa 3 30 F13
Wzmacniacz czołowy, zegar cyfrowy, światła awaryjne 15 F14
Przerwa ABS 10 F15
Rezerwa 6 10 F16
Przycisk blokady drzwi 30 F17
Przednie światła ostrzegawcze o amperach, tylne światło do zmiany biegów, tachometr, światło do regulacji poziomu oleju 10 F18
Zegar światła dachowego, amperomierz paliwa, światło czujnika temperatury 5 F19
Przerwa ABS 15 F20
Rezerwa 2 10 F21
Rheostat (regulacja ampera i podświetlenia przycisków) 10 F22
Rezerwa 7 10 F23
Rezerwa 1 15 F24
Światła 15 F25
Lustra otwarte/zamknięte 10 F26
Klakson 20 F27
Podgrzewacz lusterek, prawy tylny szklany przycisk podnoszenia 30 F28
Wyłącznik lewych drzwi, podnośnik szyb przednich 30 F29
Oświetlenie dachowe, radio, zegar cyfrowy, oświetlenie boczne drzwi, oświetlenie bagażnika, odbiornik z centralnym zamkiem 15 F30
Centralna skrzynka kontrolna zamka 15 F31
Rezerwa 9 5 F32
Tylne światło przeciwmgielne 10 F33
ABS brake 30 F34
Przednie światło przeciwmgielne 30 F35
Tylny podnośnik szklany 30 F36
Światła mijania, światła mijania, światła mijania/drogowe 30 F37
