Saab 9-5 (2009) – bezpieczniki schemat

9 kwietnia 2020
Saab 9-5 (2009) sedan z schematem bezpieczników i układu elektrycznego.
Saab 9-5 z 2009 roku, schemat bezpieczników i lokalizacja skrzynki bezpieczników.

Saab 9-5 (2009) – schemat skrzynki bezpieczników

Rok produkcji: 2009

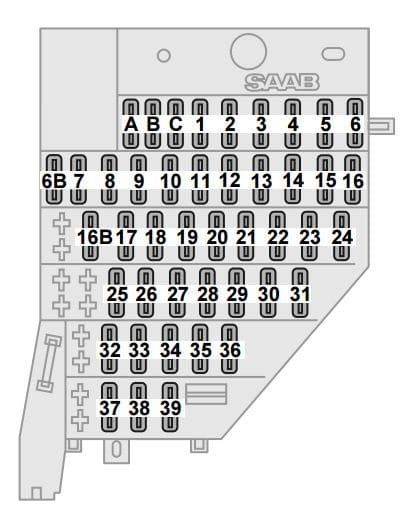

Panel bezpieczników w tablicy rozdzielczej

Schemat bezpieczników Saab 9-5 2009, lokalizacja i diagram.
Saab 9-5 – skrzynka bezpieczników – deska rozdzielcza
Bezpiecznik Prąd amperowy [A] Funkcjonować
ZA 30 Światła przyczepy
b 10 Automatyczna skrzynia
do 7,5 Elektryczne lusterka boczne; DICE: ręczna regulacja długości belki
1 15 Światła stopu; Blokada zmiany biegów hamulca postojowego (samochody z automatyczną skrzynią biegów)
2) 15 Światła cofania
3) 10 Światła postojowe i tylne światła, lewe
4 10 Światła postojowe i tylne światła, prawe
5 7,5 DICE / TWICE
6 30 Elektryczne szyby, prawe; ładowanie przyczepy
6B 7,5 Światła stopu, przyczepa
7 10 Wtryskiwacze silnika
8 15 Oświetlenie bagażnika; zamek bagażnika; oświetlenie drzwi, pompa obiegowa; asystent parkowania; SID
9 15 System nagłośnieniowy; Zmieniarka CD
10 15 Ogrzewanie, tylne siedzenie; moonroof, odbiornik zdalnego sterowania
11 30 Elektrycznie regulowane siedzenie pasażera
12 7,5 Automatyczna skrzynia
13 20 System audio, wzmacniacz
14 30 Układ zapłonowy, silnik
15 20 Pompa paliwowa
16 20 DICE (kierunkowskazy)
16B – OnStar
17 20 System zarządzania silnikiem; główny instrument; DICE / TWICE
18 40 Ogrzewanie lusterek zewnętrznych; ogrzewanie tylnej szyby
19 10 OnStar; Telematyka
20 15 ACC; oświetlenie wewnętrzne; tylne światło przeciwmgielne; migacz świateł drogowych
21 10 System nagłośnieniowy; lusterko wsteczne; czujnik kąta obciążenia; nawigacja; Tempomat
22 40 Wentylator wewnętrzny
23 15 Centralny zamek; nawigacja; pamięć lusterek zewnętrznych
24 20 Główny włącznik światła
25 30 Fotel kierowcy regulowany elektrycznie
26 7,5 Pamięć siedzenia kierowcy; pamięć zwierciadlana; dach księżycowy; asystent parkowania; przypomnienie o pasie bezpieczeństwa; ACC
27 10 System zarządzania silnikiem; SID; główny instrument
28 7,5 Poduszka powietrzna
29 7,5 ABS / ESP
30 7,5 Rozrusznik; moduł sterujący skrzyni biegów (samochody z automatyczną skrzynią biegów)
31 7,5 Tempomat; zawór wody; światła przeciwmgielne z przodu; czujnik deszczu
32 – –
33 7,5 Przełącznik kierunkowskazów
34 30 Gniazdo 12 V (zapalniczka) z przodu / z tyłu
35 15 Światła do jazdy dziennej
36 30 Elektryczne szyby po lewej stronie
37 30 Wycieraczki
38 30 Ogrzewanie elektryczne, przednie fotele
39 20 Elektromagnes utykający

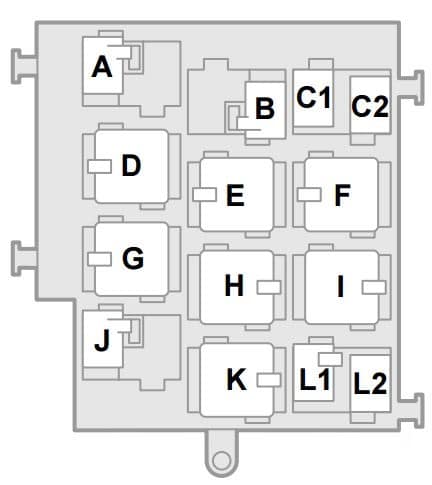

Panel przekaźników pod tablicą rozdzielczą

Diagram bezpieczników Saab 9-5 2009, lokalizacja i schemat.
Saab 9-5 – bezpieczniki – tablica rozdzielcza (tablica przekaźników)
Przekaźnik Funkcjonować
ZA –
b Elektryczne ogrzewanie tylnego siedzenia
C1 –
C2 –
re –
mi Przekaźnik główny (system zarządzania silnikiem)
fa –
sol Pompa paliwowa
H. Stacyjka
ja Ogrzewanie szyby tylnej / lusterek bocznych
jot –
K. Przekaźnik rozrusznika
L1 Funkcja limp-home
L2 –

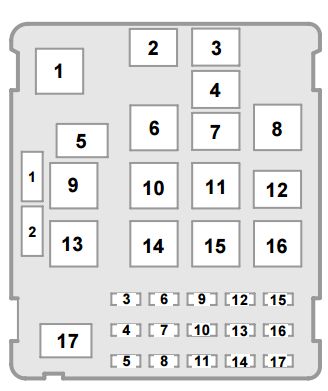

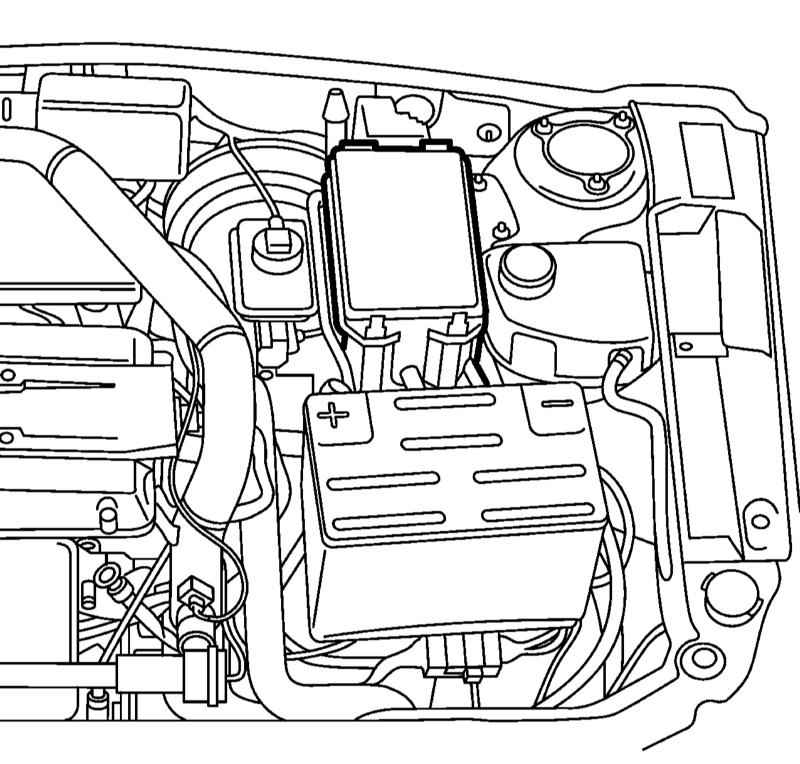

Skrzynka bezpieczników pod maską

Diagram bezpieczników Saab 9-5 2009, lokalizacja i numeracja.
Saab 9-5 – skrzynka bezpieczników – komora silnika
Bezpiecznik Prąd amperowy [A] Funkcjonować
1 40 Wentylator chłodnicy, wysoka prędkość
2) 40 ABS / ESP
3) 30 ABS / ESP
4 7,5 Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi)
5 15 Podgrzewacz
6 10 Klimatyzacja; syrena alarmu samochodowego
7 15 Test żarówki
8 – –
9 20 Spryskiwacze reflektorów
10 15 Reflektor świateł drogowych lewy
11 15 Lewe światło mijania
12 15 Reflektor świateł drogowych prawy
13 15 Światła mijania prawe
14 30 Wentylator chłodnicy, wysoka prędkość
15 15 Światła przeciwmgielne (przedni spoiler)
16 20 Wycieraczka tylna
17 15 Róg
18 – –

Przekaźniki

Przekaźniki Funkcjonować
1 Test żarówki; światło głowy; migacz świateł drogowych
2) Spryskiwacz reflektorów
3) Przednie światła przeciwmgielne
4 Wycieraczka tylna (9-5 SportCombi)
5 –
6 –
7 Czujnik deszczu
8 Wentylator chłodnicy, niska prędkość
9 Wentylator chłodnicy, wysoka prędkość
10 Sprężarka klimatyzacji
11 Wentylator chłodnicy, wysoka prędkość, prawy wentylator
12 Róg
13 Dodatkowe światła (akcesoria)
14 Reflektor świateł drogowych
15 Światła mijania
16 –
17 Wycieraczki
