Seat Ibiza V, oznaczony kodem KJ1 lub 6F, to piąta generacja popularnego miejskiego hatchbacka. Model pojawił się w 2017 roku, a w 2021 roku przeszedł modernizację obejmującą między innymi deskę rozdzielczą, system multimedialny, oświetlenie i wyposażenie elektroniczne.
Podstawowe położenie skrzynek bezpieczników pozostało podobne, ale po liftingu zmieniło się przypisanie części pozycji. Najbardziej widocznym przykładem jest bezpiecznik zapalniczki i przedniego gniazda 12 V. W samochodach z lat 2017-2020 znajduje się zwykle pod pozycją F2, natomiast w wersjach z lat 2021-2025 pod pozycją F4.
Poniższe schematy obejmują wersje z silnikami 1.0 MPI, 1.0 TSI, 1.5 TSI, wcześniejszymi jednostkami TDI oraz odmianę 1.0 TGI zasilaną benzyną i CNG. Obsada może zależeć od roku produkcji, kodu silnika, skrzyni biegów, reflektorów LED, systemu Kessy, instalacji haka holowniczego, klimatyzacji i wyposażenia dodatkowego.
Artykuł nie dotyczy starszej Ibizy 6J produkowanej do 2017 roku. Jeżeli samochód ma nadwozie poprzedniej generacji, sprawdź osobne opracowanie Seat Ibiza 6J – bezpieczniki i przekaźniki.
Przed wymianą porównaj numer i wartość bezpiecznika z diagramem na pokrywie skrzynki lub instrukcją właściwą dla danego rocznika. Puste miejsca mogą być przeznaczone dla wyposażenia, którego samochód nie posiada. Nie montuj bezpiecznika o większym amperażu.
Spis treści
- Najczęściej sprawdzane bezpieczniki
- Jak rozpoznać właściwy układ
- Lokalizacja skrzynek
- Skrzynka w kabinie 2017-2020
- Skrzynka w kabinie 2021-2025
- Skrzynka pod maską 2017-2020
- Skrzynka pod maską 2021-2025
- Przekaźniki
- Różnice między silnikami i wyposażeniem
- Diagnostyka typowych usterek
- Najczęstsze pytania
Najczęściej sprawdzane bezpieczniki
| Urządzenie lub usterka | 2017-2020 | 2021-2025 | Lokalizacja |
|---|---|---|---|
| Przednie gniazdo 12 V lub zapalniczka | F2 – 20 A | F4 – 20 A | Skrzynka w kabinie |
| Radio i system multimedialny | F19 – 25 A | F19 – 25 A | Skrzynka w kabinie |
| Wzmacniacz systemu audio | F3 – 30 A | F3 – 30 A | Skrzynka w kabinie |
| Dmuchawa ogrzewania i klimatyzacji | F8 – 30 A | F8 – 30 A | Skrzynka w kabinie |
| Wycieraczki przedniej szyby | F18 – 30 A | F18 – 30 A | Skrzynka w kabinie |
| Pompa spryskiwaczy | F58 – 7,5 A | F58 – 7,5 A | Skrzynka w kabinie |
| Wycieraczka tylnej szyby | F43 – 15 A | F43 – 15 A | Skrzynka w kabinie |
| Ogrzewanie tylnej szyby | F20 – 30 A | F20 – 30 A | Skrzynka w kabinie |
| Podgrzewane lusterka | F59 – 10 A | F59 – 10 A | Skrzynka w kabinie |
| Podgrzewane fotele | F37 – 30 A | F37 – 30 A | Skrzynka w kabinie |
| Klakson | F36 – 20 A | F36 – 20 A | Skrzynka w kabinie |
| Centralny zamek | F6 – 40 A | F6 – 40 A | Skrzynka w kabinie |
| Dach panoramiczny | F5 – 30 A | F5 – 30 A | Skrzynka w kabinie |
| Kamera cofania | F23 – 7,5 A | F23 – 7,5 A | Skrzynka w kabinie |
| Reflektory LED | F45 i F46 – po 7,5 A | F45 i F46 – po 7,5 A | Skrzynka w kabinie |
| Rozrusznik | F18 – 30 A | F18 – 30 A | Skrzynka pod maską |
| Pompa ABS lub ESC | F20 – 40 albo 60 A | F20 – 40 albo 60 A | Skrzynka pod maską |
| Zawory ABS lub ESC | F21 – 25 A | F21 – 25 A | Skrzynka pod maską |
| Automatyczna skrzynia biegów | F15 – 30 A | F15 – 30 A | Skrzynka pod maską |
Jak rozpoznać właściwy układ
| Cecha | Układ 2017-2020 | Układ 2021-2025 |
|---|---|---|
| Gniazdo 12 V | F2 – 20 A | F4 – 20 A |
| Pozycja F2 | Gniazdo 12 V | Zwykle niewykorzystana |
| Pozycja F4 | Zwykle niewykorzystana | Gniazdo 12 V |
| Pozycja F15 | Zestaw wskaźników | Zestaw wskaźników i system połączenia alarmowego eCall |
| System multimedialny | Wcześniejsza wersja systemu MIB | Odświeżony system MIB z usługami online |
| Wygląd deski rozdzielczej | Wcześniejszy panel nawiewów i ekran | Nowa deska rozdzielcza i ekran umieszczony wyżej |
Rok 2017 jest przejściowy. Można spotkać ostatnie egzemplarze starszej Ibizy 6J oraz pierwsze samochody generacji KJ1. Sam rok pierwszej rejestracji nie wystarcza do wyboru właściwego schematu.
Seat Ibiza KJ korzysta z platformy MQB A0, podobnie jak Seat Arona pierwszej generacji. Oba modele mają podobne skrzynki, ale dodatkowe wyposażenie Arony powoduje różnice w przypisaniu niektórych pozycji.
Lokalizacja skrzynek bezpieczników
W Seacie Ibiza KJ znajdują się dwie główne skrzynki:
- w kabinie, w dolnej części deski rozdzielczej po stronie kierowcy,

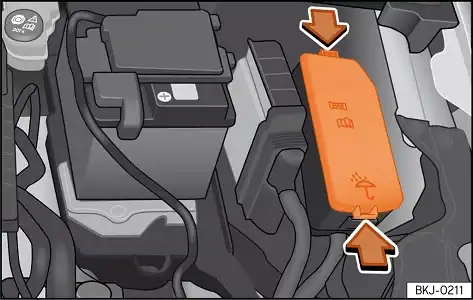

- w komorze silnika, w pobliżu akumulatora.
Aby otworzyć skrzynkę kabinową, należy ostrożnie zdjąć osłonę znajdującą się pod deską rozdzielczą. Pokrywę skrzynki pod maską otwiera się po zwolnieniu bocznych zaczepów.

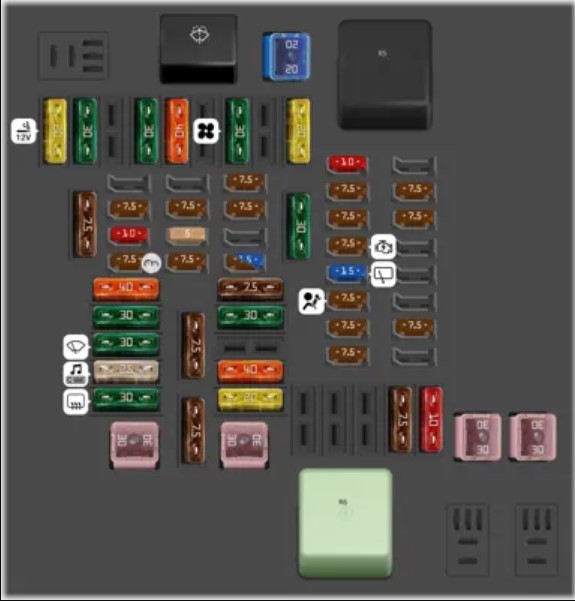

Skrzynka bezpieczników w kabinie – 2017-2020
W tym wariancie przednie gniazdo 12 V jest chronione przez bezpiecznik F2 20 A. Pozycja F4 pozostaje zwykle pusta. Przed użyciem tabeli porównaj numerację z diagramem skrzynki w samochodzie.
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| F1 | 20 | Instalacja haka holowniczego |
| F2 | 20 | Zapalniczka i przednie gniazdo zasilania 12 V |
| F3 | 30 | Wzmacniacz systemu audio |
| F4 | – | Pozycja niewykorzystana w podstawowym układzie |
| F5 | 30 | Dach panoramiczny |
| F6 | 40 | Centralny zamek |
| F7 | – | Pozycja niewykorzystana |
| F8 | 30 | Dmuchawa ogrzewania, klimatyzacji lub Climatronic |
| F9 | – | Pozycja niewykorzystana |
| F10* | 20 | Instalacja haka holowniczego |
| F11 | 7,5 | Elektrozawory i wskaźnik instalacji CNG – wersja TGI |
| F12 | – | Pozycja niewykorzystana |
| F13 | 7,5 | Przełącznik świateł, moduły kolumny kierownicy, złącze diagnostyczne, czujnik deszczu i światła |
| F14 | 10 | Przełącznik wycieraczek w module kolumny kierownicy |
| F15 | 7,5 | Zestaw wskaźników |
| F16 | 40 | Zasilanie oświetlenia prawej strony samochodu |
| F17 | 30 | Sterowanie szybami w prawych drzwiach |
| F18 | 30 | Wycieraczki przedniej szyby |
| F19 | 25 | Radio i system multimedialny |
| F20 | 30 | Ogrzewanie tylnej szyby |
| F21 | 30 | Sterownik układu SCR – silnik Diesla |
| F22 | – | Pozycja niewykorzystana |
| F23 | 7,5 | Kamera cofania |
| F24 | 5 | Connectivity Box, USB, zewnętrzne źródła audio i ekran systemu MIB |
| F25 | 7,5 | Elektronika kolumny kierownicy i kierownica wielofunkcyjna |
| F26 | 7,5 | Moduł Gateway |
| F27 | 7,5 | Sterownik aktywnego zawieszenia – jeśli występuje |
| F28 | 7,5 | Czujnik systemu alarmowego DWA |
| F29 | 7,5 | Syrena systemu alarmowego DWA |
| F30 | – | Pozycja niewykorzystana |
| F31 | 7,5 lub 15 | Sterownik klimatyzacji 9AA lub 9AB – 7,5 A; sterownik Climatronic 9AK – 15 A |
| F32 | 7,5 | Moduł kolumny kierownicy w samochodzie bez systemu Kessy |
| F33 | 30 | Sterowanie szybami w lewych drzwiach |
| F34 | – | Pozycja niewykorzystana |
| F35 | 40 | Zasilanie oświetlenia lewej strony samochodu |
| F36 | 20 | Klakson |
| F37 | 30 | Sterownik podgrzewanych foteli |
| F38 | 30 | Zasilanie modułu BCM |
| F39 | 10 | Asystent martwego pola, czujniki parkowania, radar i system wspomagania parkowania |
| F40 | 7,5 | Przełącznik świateł, diagnostyka, regulacja reflektorów, światła halogenowe, bieg wsteczny i lusterko elektrochromatyczne |
| F41 | 7,5 | Regulacja lusterek zewnętrznych bez funkcji składania |
| F42 | 7,5 | Czujnik pedału sprzęgła, przekaźniki zapłonu, przekaźnik CNG i czujnik ciśnienia klimatyzacji |
| F43 | 15 | Cewka przekaźnika pompy spryskiwaczy, tylna wycieraczka i podgrzewane dysze – zależnie od wersji |
| F44 | 7,5 | System poduszek powietrznych |
| F45 | 7,5 | Lewy reflektor LED |
| F46 | 7,5 | Prawy reflektor LED |
| F47 | – | Pozycja niewykorzystana |
| F48 | 7,5 | Blokada kolumny kierownicy i sterownik Kessy |
| F49 | 7,5 | Cewka przekaźnika układu SCR |
| F50 | – | Pozycja niewykorzystana |
| F51* | 7,5 lub – | W części wersji czujnik ciśnienia klimatyzacji i podgrzewane dysze, w innych układach pozycja pusta |
| F52 | – | Pozycja niewykorzystana |
| F53 | 7,5 | Dźwignia automatycznej skrzyni biegów i układ Start-Stop |
| F54 | – | Pozycja niewykorzystana |
| F55* | – | Pozycja niewykorzystana w podstawowym układzie |
| F56* | – | Pozycja niewykorzystana w podstawowym układzie |
| F57 | – | Pozycja niewykorzystana |
| F58 | 7,5 | Dwukierunkowa pompa spryskiwaczy przedniej i tylnej szyby |
| F59 | 10 | Podgrzewane lusterka zewnętrzne |
| F60 | 30 | Instalacja haka holowniczego |
| F61 | 30 | Instalacja haka holowniczego |
* Pozycje F10, F51, F55 i F56: w instrukcjach dla poszczególnych rynków występują różnice. Przed zmianą wartości albo uzupełnieniem pustej pozycji sprawdź oznaczenie na pokrywie swojej skrzynki.

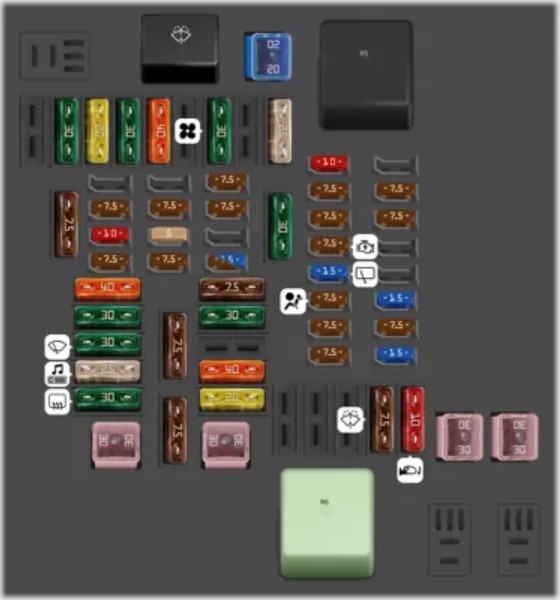

Skrzynka bezpieczników w kabinie – 2021-2025
W samochodach po liftingu zapalniczka i przednie gniazdo 12 V są przypisane do pozycji F4 20 A. Pozycja F2 pozostaje zwykle niewykorzystana. Pojawiają się również obwody związane z systemem eCall i nowszym systemem multimedialnym.
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| F1 | 20 | Instalacja haka holowniczego |
| F2 | – | Pozycja niewykorzystana w przedstawionym układzie |
| F3 | 30 | Wzmacniacz systemu audio |
| F4 | 20 | Zapalniczka i przednie gniazdo zasilania 12 V |
| F5 | 30 | Dach panoramiczny |
| F6 | 40 | Centralny zamek |
| F7 | – | Pozycja niewykorzystana |
| F8 | 30 | Dmuchawa ogrzewania, klimatyzacji lub Climatronic |
| F9 | – | Pozycja niewykorzystana |
| F10* | 25 | Instalacja haka holowniczego |
| F11 | 7,5 | Wskaźnik poziomu CNG – jeśli występuje |
| F12 | – | Pozycja niewykorzystana |
| F13 | 7,5 | Przełącznik świateł, moduły kolumny kierownicy, złącze diagnostyczne, czujnik deszczu i światła |
| F14 | 10 | Przełącznik wycieraczek w module kolumny kierownicy |
| F15 | 7,5 | Zestaw wskaźników i system połączenia alarmowego eCall |
| F16 | 40 | Zasilanie oświetlenia prawej strony samochodu |
| F17 | 30 | Sterowanie szybami w prawych drzwiach |
| F18 | 30 | Wycieraczki przedniej szyby |
| F19 | 25 | Radio i system multimedialny |
| F20 | 30 | Ogrzewanie tylnej szyby |
| F21 | 30 | Sterownik układu SCR – jeśli występuje |
| F22 | – | Pozycja niewykorzystana |
| F23 | 7,5 | Kamera cofania |
| F24 | 5 | Connectivity Box, podwójne USB i ekran systemu MIB |
| F25 | 7,5 | Elektronika kolumny kierownicy i kierownica wielofunkcyjna |
| F26 | 7,5 | Moduł Gateway |
| F27 | 7,5 | Sterownik aktywnego zawieszenia – jeśli występuje |
| F28 | 7,5 | Czujnik systemu alarmowego DWA |
| F29 | 7,5 | Syrena systemu alarmowego DWA |
| F30 | – | Pozycja niewykorzystana |
| F31 | 7,5 lub 15 | Sterownik klimatyzacji 9AA lub 9AB – 7,5 A; sterownik Climatronic 9AK – 15 A |
| F32 | 7,5 | Moduł kolumny kierownicy w samochodzie bez systemu Kessy |
| F33 | 30 | Sterowanie szybami w lewych drzwiach |
| F34 | – | Pozycja niewykorzystana |
| F35 | 40 | Zasilanie oświetlenia lewej strony samochodu |
| F36 | 20 | Klakson |
| F37 | 30 | Sterownik podgrzewanych foteli |
| F38 | 30 | Zasilanie modułu BCM |
| F39 | 10 | Asystent martwego pola, czujniki parkowania, radar i system wspomagania parkowania |
| F40 | 7,5 | Przełącznik świateł, diagnostyka, regulator reflektorów, światła halogenowe, bieg wsteczny i lusterko elektrochromatyczne |
| F41 | 7,5 | Regulacja lusterek zewnętrznych bez funkcji składania |
| F42 | 7,5 | Czujnik pedału sprzęgła, przekaźniki zapłonu, cewka przekaźnika CNG i czujnik ciśnienia klimatyzacji |
| F43 | 15 | Cewka przekaźnika pompy spryskiwaczy i silnik tylnej wycieraczki |
| F44 | 7,5 | System poduszek powietrznych |
| F45 | 7,5 | Lewy reflektor Full LED |
| F46 | 7,5 | Prawy reflektor Full LED |
| F47 | – | Pozycja niewykorzystana |
| F48 | 7,5 | Blokada kolumny kierownicy i sterownik Kessy |
| F49 | 7,5 | Cewka przekaźnika układu SCR |
| F50 | – | Pozycja niewykorzystana |
| F51 | – | Pozycja niewykorzystana w przedstawionym układzie |
| F52 | – | Pozycja niewykorzystana lub dodatkowy obwód reflektorów – zależnie od wyposażenia |
| F53 | 7,5 | Dźwignia automatycznej skrzyni biegów i system Start-Stop |
| F54 | – | Pozycja niewykorzystana lub dodatkowy obwód reflektorów – zależnie od wyposażenia |
| F55 | – | Pozycja niewykorzystana |
| F56 | – | Pozycja niewykorzystana |
| F57 | – | Pozycja niewykorzystana |
| F58 | 7,5 | Pompa spryskiwaczy przedniej i tylnej szyby |
| F59 | 10 | Podgrzewane lusterka zewnętrzne |
| F60 | 30 | Instalacja haka holowniczego |
| F61 | 30 | Instalacja haka holowniczego |
* Rozbieżność dotycząca F10: dla późniejszego układu spotyka się wartość 25 A, natomiast część wcześniejszych tabel podaje 20 A. Zastosuj wartość wskazaną na pokrywie skrzynki konkretnego samochodu.

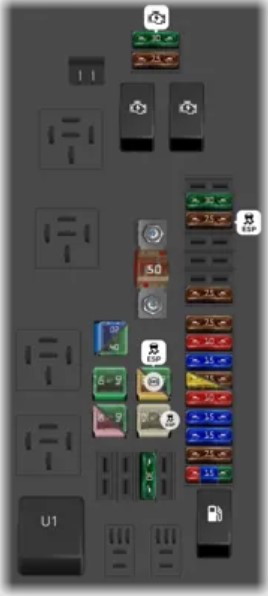

Skrzynka bezpieczników pod maską – 2017-2020
Skrzynka znajduje się w komorze silnika w pobliżu akumulatora. Aby ją otworzyć, należy wyłączyć zapłon, nacisnąć zaczepy blokujące i podnieść pokrywę. Po zakończeniu pracy sprawdź, czy została dokładnie zamknięta.
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| F1* | 10 / 15 / 30 | Sterownik wtrysku: 10 A w wybranych MPI, 15 A w TSI lub 30 A w silniku Diesla |
| F2 | 7,5 | Zawór dozowania paliwa, pompy płynu chłodzącego, zawór ciśnienia oleju, chłodzenie EGR i sterowanie SCR – zależnie od silnika |
| F3 | 15 | Sondy lambda |
| F4 | 15 | Przekaźnik pompy paliwa w MPI lub sterownik układu paliwowego w TSI i Dieslu |
| F5 | 10 | Wentylator elektryczny, zawór ciśnienia doładowania, pochłaniacz par paliwa, regulacja ciśnienia oleju i system CNG |
| F6* | 20 lub 7,5 | 20 A – cewki zapłonowe w MPI i TSI; 7,5 A – sterowanie świecami żarowymi w Dieslu |
| F7 | 15 | Pompa podciśnienia w silnikach TSI lub CNG |
| F8 | 10 | Wtryskiwacze i cewka przekaźnika pompy paliwa w MPI albo zawór dozowania paliwa w Dieslu |
| F9 | 7,5 | Czujnik układu wspomagania kierownicy |
| F10 | 7,5 | Napięcie odniesienia modułów Gateway, BDM i BCM |
| F11 | – | Pozycja niewykorzystana |
| F12 | 10 | Odłączana sprężarka klimatyzacji |
| F13 | – | Pozycja niewykorzystana |
| F14 | 7,5 | Układ ESC, cewka przekaźnika 87 i sterownik silnika |
| F15 | 30 | Automatyczna skrzynia biegów DQ200 lub AQ160 |
| F16 | – | Pozycja niewykorzystana |
| F17 | 7,5 | Diagnostyka zacisku 50 i sygnału uruchamiania rozrusznika |
| F18 | 30 | Rozrusznik i moduł zasilania BDM |
| F19 | – | Pozycja niewykorzystana |
| F20* | 40 lub 60 | 40 A – pompa ABS; 60 A – pompa ESC |
| F21 | 25 | Zawory układu ABS lub ESC |
| F22 | – | Pozycja niewykorzystana |
| F23 | – | Pozycja niewykorzystana |
| F24 | 30 | Wentylator chłodnicy w wybranych wersjach bez klimatyzacji |
| F25* | 20 lub 40 | 20 A – wentylator chłodnicy; 40 A – pierwszy obwód nagrzewnicy PTC |
| F26 | 50 | Wentylator chłodnicy – wartość zależna od silnika i rynku |
| F27* | 30 lub 40 | 30 A – dodatkowy obwód wentylatora; 40 A – drugi obwód nagrzewnicy PTC |
| F28 | 40 | Trzeci obwód dodatkowej nagrzewnicy PTC |
* Bezpieczniki ze zmiennym amperażem: wartości F1, F6, F20, F25 i F27 zależą od zastosowanego silnika i wyposażenia. Nie należy wybierać największej wartości z tabeli.

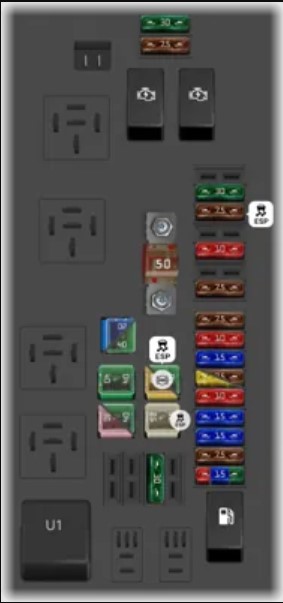

Skrzynka bezpieczników pod maską – 2021-2025
Po liftingu skrzynka zachowała podobne położenie i numerację. Zmieniła się jednak gama silników, dlatego część pozycji związanych z Dieslem, CNG lub nagrzewnicą PTC może pozostać pusta.
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| F1* | 10 / 15 / 30 | Sterownik wtrysku: 10 A w wybranych MPI, 15 A w TSI lub 30 A w silniku Diesla, jeśli występuje |
| F2 | 7,5 | Zawór dozowania paliwa, pompy płynu chłodzącego, zawór ciśnienia oleju, chłodzenie EGR i sterowanie SCR – zależnie od silnika |
| F3 | 15 | Sondy lambda |
| F4 | 15 | Przekaźnik pompy paliwa lub sterownik układu paliwowego |
| F5 | 10 | Wentylator elektryczny, zawór regulacji doładowania, pochłaniacz par paliwa, regulacja ciśnienia oleju i odłączanie cylindrów |
| F6* | 20 lub 7,5 | 20 A – cewki zapłonowe; 7,5 A – sterowanie świecami żarowymi, jeśli występuje silnik Diesla |
| F7 | 15 | Pompa podciśnienia w silniku TSI lub CNG |
| F8 | 10 | Wtryskiwacze, cewka przekaźnika pompy paliwa albo zawór dozowania paliwa |
| F9 | 7,5 | Czujnik układu wspomagania kierownicy |
| F10 | 7,5 | Napięcie odniesienia modułów Gateway, BDM i BCM |
| F11 | – | Pozycja niewykorzystana |
| F12 | 10 | Odłączana sprężarka klimatyzacji |
| F13 | – | Pozycja niewykorzystana |
| F14 | 7,5 | Układ ESC, cewka przekaźnika 87 i sterownik silnika |
| F15 | 30 | Automatyczna skrzynia biegów DQ200 lub AQ160 |
| F16 | – | Pozycja niewykorzystana |
| F17 | 7,5 | Diagnostyka zacisku 50 i sygnału uruchamiania rozrusznika |
| F18 | 30 | Rozrusznik i moduł zasilania BDM |
| F19 | – | Pozycja niewykorzystana |
| F20* | 40 lub 60 | 40 A – pompa ABS; 60 A – pompa ESC |
| F21 | 25 | Zawory układu ABS lub ESC |
| F22 | – | Pozycja niewykorzystana |
| F23 | – | Pozycja niewykorzystana |
| F24 | 30 | Wentylator chłodnicy w wybranych wersjach bez klimatyzacji |
| F25* | 20 lub 40 | 20 A – wentylator chłodnicy; 40 A – pierwszy obwód nagrzewnicy PTC |
| F26 | 50 | Główny obwód wentylatora chłodnicy |
| F27* | 30 lub 40 | 30 A – dodatkowy obwód wentylatora; 40 A – drugi obwód nagrzewnicy PTC |
| F28 | 40 | Trzeci obwód dodatkowej nagrzewnicy PTC |
* Uwaga: w nowszych wersjach benzynowych część pozycji przeznaczonych dla Diesla lub CNG pozostaje pusta. Nie uzupełniaj pustych gniazd bez potwierdzenia w dokumentacji konkretnego samochodu.
Przekaźniki
Instrukcja użytkownika nie podaje jednego kompletnego układu przekaźników dla wszystkich wersji Ibizy KJ. Część elementów jest zintegrowana z modułem BCM albo panelem w komorze silnika.
| Przekaźnik lub obwód | Lokalizacja i funkcja |
|---|---|
| Przekaźnik pompy paliwa | Komora silnika, powiązany z bezpiecznikami F4 i F8 |
| Główny przekaźnik silnika 87 | Komora silnika, sterowanie zabezpieczone między innymi przez F14 |
| Przekaźnik rozrusznika | Komora silnika, powiązany z F17 i F18 |
| Przekaźniki nagrzewnicy PTC | Wersje z dodatkowym ogrzewaniem, obwody F25, F27 i F28 |
| Przekaźnik układu SCR | Wybrane silniki Diesla, obwody F2, F21 i F49 |
| Przekaźnik instalacji CNG | Wersja TGI, obwody F11 i F42 w kabinie |
| Przekaźnik pompy spryskiwaczy | Obwody F43 i F58 w skrzynce kabinowej |
Różnice między silnikami i wyposażeniem
Silniki 1.0 MPI i 1.0 TSI
W wersjach benzynowych bezpieczniki pod maską zasilają sterownik wtrysku, cewki zapłonowe, sondy lambda, zawór pochłaniacza par paliwa, pompę paliwa i zawory regulacji ciśnienia. Wartość F1 może wynosić 10 A albo 15 A.
Silnik 1.5 TSI
Jednostka 1.5 TSI wykorzystuje dodatkowe obwody związane z odłączaniem cylindrów i regulacją ciśnienia oleju. Położenie skrzynek pozostaje takie samo, ale obsada pozycji F5 i innych bezpieczników sterowania silnikiem może być inna niż w 1.0 TSI.
Silniki Diesla
W starszych samochodach z silnikiem Diesla występują dodatkowe obwody układu SCR, świec żarowych, zaworu EGR i dozowania paliwa. W samochodzie benzynowym miejsca te mogą być puste.
Seat Ibiza TGI z CNG
Wersja TGI wykorzystuje dodatkowe elektrozawory, wskaźnik poziomu CNG, regulator ciśnienia i przekaźnik instalacji gazowej. W zwykłym samochodzie benzynowym związane z nimi pozycje pozostają nieobsadzone.
Automatyczna skrzynia DSG
Skrzynie DQ200 i AQ160 są zabezpieczone przez F15 30 A pod maską. Dźwignia wyboru biegów i system Start-Stop korzystają również z F53 7,5 A w kabinie.
Reflektory LED
Reflektory LED mają osobne obwody sterujące F45 i F46 oraz główne zasilanie prawej i lewej strony pod pozycjami F16 i F35. W samochodzie z reflektorami halogenowymi część miejsc może mieć inne przeznaczenie.
Instalacja haka holowniczego
Moduł przyczepy korzysta z kilku niezależnych zabezpieczeń: F1, F10, F60 i F61. Jeżeli nie działa tylko część oświetlenia przyczepy, trzeba sprawdzić wszystkie te pozycje oraz moduł haka.
Praktyczna diagnostyka typowych usterek
Nie działa gniazdo 12 V
W samochodzie z lat 2017-2020 sprawdź F2 20 A. W wersji po liftingu sprawdź F4 20 A. Przed wymianą wyjmij ładowarkę i sprawdź, czy w gnieździe nie ma monety, fragmentu wtyczki lub innego metalowego przedmiotu.
Nie działa radio lub ekran multimedialny
Sprawdź F19 25 A oraz F24 5 A. Jeżeli ekran działa, ale w głośnikach nie ma dźwięku, sprawdź również F3 30 A zasilający wzmacniacz audio.
Nie działają wycieraczki przedniej szyby
Sprawdź F18 30 A w kabinie. Jeżeli bezpiecznik jest sprawny, przyczyną może być silnik wycieraczek, mechanizm cięgien, przełącznik przy kierownicy lub moduł BCM.
Nie działa spryskiwacz
Sprawdź F58 7,5 A oraz obwód F43. Określenie „dwukierunkowa pompa” oznacza jedną pompę obsługującą przednią i tylną szybę, zależnie od kierunku zasilania.
Nie działa tylna wycieraczka
Sprawdź F43 15 A. Jeżeli zabezpieczenie jest sprawne, obejrzyj przewody przechodzące między nadwoziem a klapą bagażnika oraz złącze silnika wycieraczki.
Nie działa dmuchawa ogrzewania
Sprawdź F8 30 A. Jeżeli dmuchawa pracuje tylko na najwyższym biegu albo działa nieregularnie, częstszą przyczyną jest regulator prędkości, rezystor albo silnik dmuchawy.
Nie działa klakson
Sprawdź F36 20 A. Jeżeli bezpiecznik jest sprawny, skontroluj sam sygnał dźwiękowy, jego złącze, połączenie masowe i sterowanie z kierownicy.
Nie działa ogrzewanie tylnej szyby
Sprawdź F20 30 A. Przy działającej kontrolce i sprawnym bezpieczniku przyczyną może być przerwa w ścieżkach grzejnych albo uszkodzone połączenie przy szybie.
Nie działają podgrzewane fotele
Sprawdź F37 30 A. Jeżeli nie działa tylko jeden fotel, usterka może dotyczyć maty grzejnej, czujnika temperatury, przewodu albo złącza pod siedzeniem.
Nie działa centralny zamek
Sprawdź F6 40 A oraz zasilanie modułu BCM przez F38. Problem dotyczący tylko jednych drzwi częściej oznacza uszkodzony zamek, siłownik lub przewody w przelotce drzwiowej.
Nie działa rozrusznik
Sprawdź F17 7,5 A i F18 30 A pod maską, stan akumulatora oraz przewody masowe. W samochodzie z DSG sprawdź również, czy sterownik rozpoznaje położenie P lub N.
Świecą kontrolki ABS i ESC
Sprawdź F20 i F21 pod maską. F20 może mieć wartość 40 A albo 60 A zależnie od zastosowanego układu. Nie zamieniaj go na mocniejszy bezpiecznik bez sprawdzenia oznaczenia.
Nie działają światła przyczepy
Sprawdź F1, F10, F60 i F61. Poszczególne bezpieczniki mogą zasilać inne obwody modułu haka, dlatego część świateł może nadal działać po uszkodzeniu jednego zabezpieczenia.
Nowy bezpiecznik od razu się przepala
Oznacza to zwarcie, uszkodzony odbiornik albo nadmierny pobór prądu. Nie zakładaj mocniejszego bezpiecznika. Odłącz urządzenie, sprawdź wiązkę i wykonaj pomiar poboru prądu.
Najczęstsze pytania o bezpieczniki Seata Ibizy KJ
Gdzie znajduje się skrzynka bezpieczników w kabinie?
Znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za zdejmowaną pokrywą.
Który bezpiecznik odpowiada za zapalniczkę?
W wersjach 2017-2020 jest to zwykle F2 20 A. W samochodach po liftingu z lat 2021-2025 jest to F4 20 A.
Czy schemat z 2018 roku pasuje do Ibizy 2022?
Nie w całości. Obudowa skrzynki jest podobna, ale zmieniło się między innymi położenie bezpiecznika gniazda 12 V oraz przypisanie kilku obwodów elektronicznych.
Czy schemat pasuje do Seata Arony?
Nie należy stosować go bez porównania. Ibiza i Arona korzystają z platformy MQB A0 i mają podobne skrzynki, ale różnice w wyposażeniu wpływają na przypisanie pozycji.
Czy puste miejsce powinno mieć bezpiecznik?
Nie. Puste gniazdo może być przeznaczone dla wyposażenia, którego samochód nie posiada. Nie należy wkładać bezpiecznika tylko dlatego, że pozycja znajduje się na obudowie.
Czy kolory bezpieczników oznaczają amperaż?
Tak. Najczęściej spotykane wartości to: czarny 1 A, fioletowy 3 A, jasnobrązowy 5 A, brązowy 7,5 A, czerwony 10 A, niebieski 15 A, żółty 20 A, biały lub przezroczysty 25 A, zielony 30 A i pomarańczowy 40 A.
Czy można użyć bezpiecznika 25 A zamiast 20 A?
Nie, chyba że diagram konkretnego samochodu jednoznacznie wskazuje wartość 25 A. Różnice występują między innymi przy obwodzie instalacji przyczepy F10.
Czy artykuł obejmuje wersję TGI?
Tak. W tabelach uwzględniono elektrozawory CNG, wskaźnik poziomu gazu, regulator ciśnienia i przekaźnik instalacji gazowej.
Czy schemat pasuje do Ibizy z 2026 roku?
Nie został tutaj uwzględniony. Dla wersji oznaczanej jako model 2026 należy porównać schemat z instrukcją dostarczoną z samochodem, ponieważ mogły zostać wprowadzone kolejne zmiany wyposażenia i instalacji.
Pozostałe opracowania są dostępne w kategorii Seat – bezpieczniki i przekaźniki.
